愛立信基于IMS的固網移動融合(FMC)解決方案

史健 2008/10/27

　　本文重點介紹了實現網絡融合的關鍵技術IMS，同時還介紹了愛立信的IMS解決方案，包括網絡架構、IMS業務及應用案例。 　　

　　FMC是指固網和移動網絡的融合。實現FMC是一個漸進的過程，這個過程主要包括3個層面的融合：業務融合、終端融合和網絡融合。本文重點介紹了實現網絡融合的關鍵技術IMS，同時還介紹了愛立信的IMS解決方案，包括網絡架構、IMS業務及應用案例。

1. 引言

　　2004年7月，全球最大的六家電話公司組成了“固定移動融合聯盟(FMCA)”，旨在為企業用戶和廣大消費者提供固定電話和移動電話的一體化綜合服務。FMCA聯盟由英國BT公司牽頭成立，其他5名成員分別為巴西電信(BrasilTelecom)、韓國電信(KoreaTelecom)、NTT、RogersWireless和瑞士電信(Swisscom)。

　　FMC是指固網與移動網的融合，即Fixed Mobile Convergence。FMCA對FMC的定義如下：FMC是運營商統一利用移動和固定的資源及網絡為客戶提供電信服務的方式，服務的內容包括數據、語音、多媒體及其它運營商可以提供的增值業務。

　　對FMC而言，網絡的業務提供與接入技術和終端設備相獨立，業務控制完全從呼叫控制中分離出來。從用戶角度看，F(xiàn)MC的目的是使用戶通過不同的接入網絡，享受相同的服務，獲得相同的業務。其主要特征是用戶訂閱的業務與接入點和終端無關，也就是允許用戶從固定或移動終端通過任何合適的接入點使用同一業務。

　　目前國際上很多標準化組織，如3GPP、TISPAN、FMCA和OMA等都提出了FMC的概念，并正在積極地推進FMC的研究。針對FMC和IMS相關規范的開發，各標準化組織進行了密切合作。3GPP向IETF規范制訂工作提出需求

　　并采納IETF制訂的SIP、DIAMETER等協議，將其功能納入IMS系統，為公眾網絡運營商制定呼叫控制域相關規范。3GPP中FMC相關的工作分為兩個層面：首先是對固網NGN的支持，即要求IMS同時支持各種固定接入方式和移動接入方式;其次是與傳統電路域業務互通的問題。在目前的IMS框架中，IMS業務都承載在分組域上，與電路域只是互通關系，包括對傳統電路域信令、承載和各種補充業務的支持。TISPAN針對NGN/FMC的需求, 主要從固定網的角度研究以IMS為核心控制系統的FMC目標網絡架構，制定了基于IMS的NGN/FMC相關規范，在3GPP與TISPAN的聯合工作下，TISPAN的IMS取得了不小的進展。OMA采用IMS開發業務引擎，并制定端到端業務引擎的規范 (如：PoC) ，而3GPP為滿足端到端業務引擎的要求而提供相應的網絡能力。

2. 引入IMS是實現FMC的技術基礎

　　實現FMC是一個漸進的過程，這個過程主要包括3個層面的融合，即：

　　業務融合

　　業務融合是指可以使用不同終端設備，通過不同接入網絡在任意時間和地點可接入的業務，但業務標準是統一的。IMS 是和接入無關的技術，可支持固定和移動接入網絡，以及其它寬帶接入網絡，支持用戶通過固定終端，移動終端，SIP軟終端接入到統一標準的多媒體業務。

　　終端融合

　　終端融合是指提供可以同時在移動網和固定網上使用的單一移動終端或其它終端設備，這些設備通常稱作雙模手機或“組合電話”。

　　網絡融合

　　網絡融合指建設單一的核心網絡和相關控制處理及業務提供系統，同時用于固定接入網和移動接入網。

　　網絡融合是實現FMC的技術基礎，要求建設一張從接入到核心的全 IP多業務FMC承載網，來統一承載話音、數據、視頻以及信令流量，這樣一張IP承載網需要實現電信級高可靠性、高品質和差異化的QoS保證、高度的安全性、良好的可擴展性和易維護性、以及對原有的TDM和ATM網絡的平滑兼容性。

　　IMS 的引入

　　網絡融合是實現FMC的技術基礎，而IMS作為基于SIP會話的通用平臺，同時支持固定和移動的多種接入方式，實現固網和移動網的融合，因此IMS成為眾多運營商實現網絡融合的首選技術。

　　IMS是3GPP在Release5版本提出的支持IP多媒體業務的子系統，是一個在PS域上的多媒體控制平臺，其核心特點是采用SIP協議和與接入的無關性，為未來的多媒體應用提供一個通用的業務平臺，引入IMS成為業界公認的向FMC演進的重要一步。3GPP R5主要定義IMS的核心結構，網元功能、接口和流程等內容;R6版本增加了部分IMS業務特性、IMS與其他網絡的互通規范和無線局域網(WLAN)接入特性等;R7版本加強了對固定、移動融合的標準化制訂，要求IMS支持?jǐn)?shù)字用戶線(xDSL)、電纜調制解調器等固定接入方式。

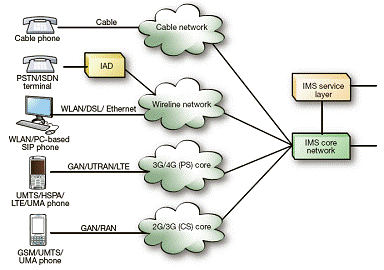

　　Figure 1 IMS 支持多種接入技術

　　IMS的提出順應了通信網絡發展的趨勢，OMA組織對于許多新業務(如PoC，Presence，IM等)的標準制定也都基于IMS，在未來的全I(xiàn)P網絡中，IMS無疑是部署新業務的基石，IMS正成為眾多運營商實現FMC的首選技術。隨著IMS技術和產品的逐漸成熟，全球已經有很多運營商開始了IMS的商用，還有一些運營商在進行相關的測試。從目前的商用和測試情況看，移動運營商為了豐富移動網絡的業務，在移動網絡的基礎上用IMS來提供PoC、即時消息、視頻共享等多媒體增值業務，應用重點集中在給企業客戶提供IP-CENTREX和公眾客戶的VoIP業務。固定運營商出于網絡演進和業務的需要，通過IMS為企業用戶提供融合的企業的應用(IP-CENTREX業務)，以及向固定寬帶用戶(例如ADSL用戶)提供VoIP應用。還有一種應用是融合的應用，主要體現在WLAN和3G的融合，以實現語音業務的無縫連接。在這種方式下，用戶使用一個WLAN/WCDMA的雙模移動終端，在WLAN的覆蓋區內，一般優先使用WLAN接入，因為這種方式用戶使用業務的資費更低，數據業務的帶寬更充足。當離開WLAN的覆蓋區后，終端切換到WCDMA網絡，從而實現語音在WLAN和WCDMA之間的連續性。

　　IMS體系架構


　　基于3GPP的IMS體系架構具有如下技術特點：

　　基于IP承載，IMS的功能實體和各參考點之間全部采用IP進行承載。

　　實現業務和控制的完全分離。IMS中所有業務都由應用服務器(Application Server)來實現，S-CSCF根據用戶數據中的觸發條件將業務觸發到應用服務器，由應用服務器來實現業務的控制。同時還定義了業務引擎來提供應用服務器開發環境，開放第三方業務接口，因此業務的開放性更高，更有利于新業務的快速實施。

　　歸屬網絡的CSCF進行呼叫控制。IMS要求用戶從拜訪地接入網絡后，必須回到歸屬地進行用戶的注冊、呼叫控制和業務觸發。這種控制方式有利于運營商對網絡的控制和管理，尤其是計費和服務質量的管理。

　　為終端提供漫游特性。IMS中引入P-CSCF功能實體，終端無論是漫游到外地還是到其它運營商的網絡中，都能通過拜訪地或拜訪網絡地的P-CSCF接入到IMS中，從而建立用戶終端與其歸屬HSS和S-CSCF之間的SIP信令通路。

　　策略控制和QoS保證。IMS中提供策略控制和QoS保證機制，終端在會話建立時協商媒體能力并提出QoS要求，要求在會話建立之前由策略控制單元為會話預留資源，策略控制單元在傳輸層為媒體流預留資源，從而在傳輸層保證QoS。

　　與接入方式無關。在IMS中，無論用戶采用固定還是移動接入方式，都由接入網絡完成用戶終端到網絡的數據通道的建立，IMS只負責在用戶與網絡的數據通道建立后通過SIP協議完成主、被叫之間的呼叫建立。

3. 愛立信的IMS解決方案

　　愛立信IMS體系架構


　　愛立信的IMS是一個端到端的解決方案，基于3GPP、OMA和TISPAN等標準化組織的IMS體系結構，包括IMS公共核心部分，業務服務器和業務引擎以及支持系統。愛立信IMS解決方案同時還包括專業服務，特別是系統集成和解決方案管理，這是每個IMS系統實施的關鍵部分。IMS公共核心部分和業務部分作為IMS解決方案的模塊，運營商可以根據自己的商業戰略及業務需求選擇相應模塊來構建自己的IMS解決方案，從而實現固網移動融合。

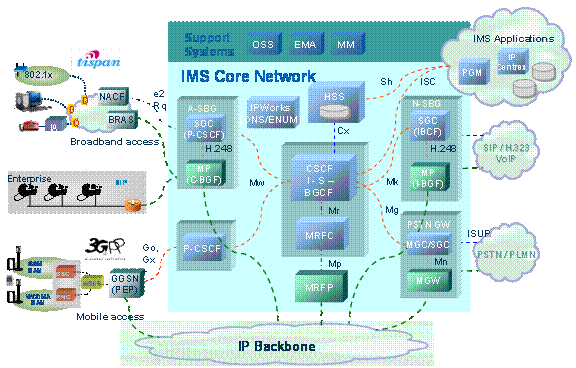

　　Figure 3 愛立信IMS體系架構

　　愛立信IMS業務

　　目前3GPP、TISPAN和OMA等標準化組織已對一些應用定義了相應的規范，實現了終端用戶與運營商之間的互操作性，使這些應用商業化。作為全球領先的電信廠商，愛立信能夠為運營商提供在IMS領域的全套解決方案。愛立信根據規范已實現商用的IMS業務包括：

　　多媒體電話業務(Multimedia Telephony)

　　消息業務(Messaging)

　　步話機業務 (PoC)

　　視頻共享業務 (Video share)

　　呈現狀態服務與數據管理業務(Presence Group and Data Management)

　　除了提供標準的IMS業務外，愛立信還提供一系列部分標準化的自有業務和解決方案。

　　愛立信IMS成功案例

　　愛立信是全球領先的IMS設備制造商，目前在全球簽署了54份IMS系統商用合同和80份IMS系統測試合同。全球已有二十多個IMS系統投入商用運營，其中包括中國網通的IMS多媒體電話系統(IMS Multimedia Telephony)，臺灣遠傳電信的基于IMS的FMC系統等均采用愛立信IMS解決方案，并由愛立信提供系統集成服務。

　　臺灣遠傳電信擁有GSM和WCDMA移動網絡，占有三分之一臺灣移動市場份額。由于移動通信市場的競爭導致的有限的利潤空間，遠傳電信期望IMS成為將來的利潤來源。遠傳電信基于IMS提供的大寬頻服務(Big Broadband)面向中小企業和家庭用戶，提供整合的無線上網與通話服務。支持統一帳單，家用WiFi話機，3G/WiFi雙模手機，PC軟終端等特色。

　　今年年初，愛立信又被VimpelCom在亞美尼亞的運營商ArmenTel公司選為其IMS解決方案的供應商和系統集成商。由于近期并購了Golden Telecom，VimpelCom成為真正的FMC運營商，愛立信為ArmenTel的解決方案將推出集成固定和移動網絡服務融合的下一代網絡。7月成功完成的演示系統展示了多項創新業務，包括移動，固定用戶及SIP IMS 用戶的短號碼撥號，會議電話，面向企業用戶的移動辦公通信解決方案。

4. 結束語

　　基于IMS的FMC已得到全球的認同，隨著中國通信網絡的普及，多業務、融合化的無縫通信成為用戶的迫切需求，為IMS大規模商用推廣創造了良好環境，愛立信作為IMS設備提供商既迎來了新的商機也面臨新的挑戰。愛立信希望以領先的技術、產品與服務，借助在全球市場的豐富經驗，為中國運營商構建能夠提供全業務的融合的下一代網絡貢獻力量。

　　主要術語和縮寫 　　
