H20-20遠端模塊
DAS128E
技術說明書

2006/05/08

1．產品簡介

    DAS128E 遠端模塊是專為 H20-20 用戶交換機設計開發的話音、數據的綜合接入系統。它與 H20-20 交換機為一體化、緊耦合設計，全面無縫支持 H20-20 交換機強大的功能。 DAS128E 相當于交換機的 遠端用戶機柜 ，是真正意義上的遠端模塊。通過 DAS128E 接入交換機的用戶享受與交換機本地用戶完全同等的功能。

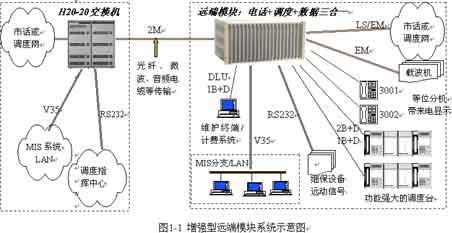

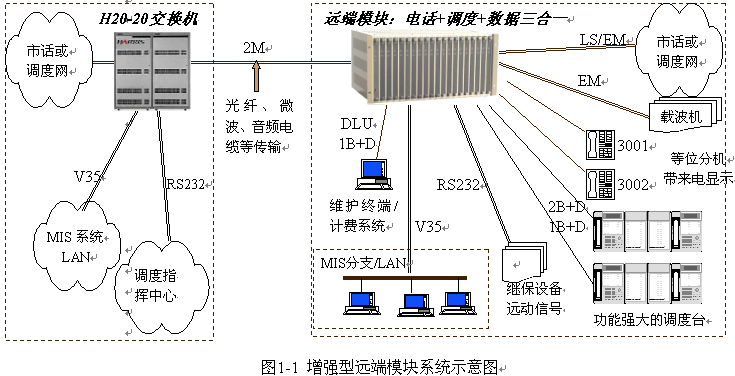

    DAS128E 遠端模塊與交換機通過標準 2M 接口連接， 可靈活方便、不受距離限制地擴容、延伸由 H20-20 交換機組成的行政網、調度網 。同時它可提供強大的數據傳輸功能如：提供 RS232 或音頻口傳輸遠動信號，提供 V35 接口連接 MIS 系統、局域網等。根據需要遠端模塊可提供光接口直接連接交換機。

    DAS128E 可提供 更為豐富的接口 ，目前可訂貨的接口有：帶主叫模擬用戶（ ALU ）、數字用戶（ DLU ）、調度接口（ 2B+D 或者 U 接口）、環路中繼、 4 線 EM 中繼、 RS232 和 V.35 等接口。

    DAS128E 同時又是一臺小交換機，它自帶交換功能 ，當與主機連接的 2M 接口中斷時，可自動切換到本機交換，可繼續保持內部通話和中繼呼入呼出功能。

    DAS128E 采用模塊化插板式設計。單模塊提供 8-128 個話路，當需要更大門數時可模塊化疊加。

    另外最新推出的 H 型機框，該機框兼容 H20-20 交換機通用用戶板。

2．產品結構及規格說明

    DAS128遠端模塊系統由遠端模塊主機和相關的局端設備（EDT4板和集中接入機框）等組成。EDT4和集中接入機框（含CDT4板）用于從交換機取出時隙，并轉換為準V5.2接口；當然遠端模塊與交換機DTU連接時不需要該設備。產品系列中還包括一體化機柜，一體化機柜指遠端模塊主機框與19英寸機柜和19英寸電源、19英寸配線模塊、光端機等出廠前全部安裝在一起，內部音頻電纜也安裝上配線架，這樣可大大減少現場開通的工作量。

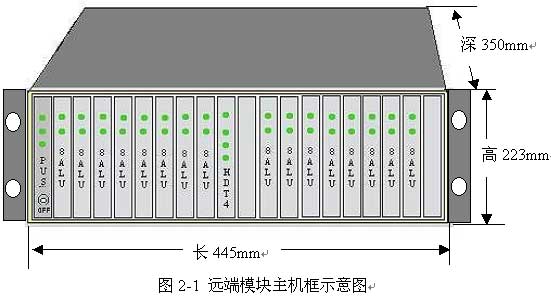

2.1．遠端模塊機框規格（長 445X 高 223X 深 350 ）

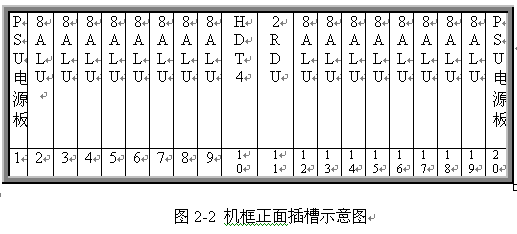

    見圖 2 和 3 ，遠端模塊采用 19 英寸標準機框，高度為 5U ，可安裝在各種標準的 19 英寸的機柜中。機框共 20 個插槽，正面插板，反面背板出線。每個機框可插 20 塊各種類型的板件，其中兩邊第 1 第 20 槽固定插電源板 PSU ，中間第 10 號槽固定插數字中繼接口板 HDT4 ，其余 16 個槽為通用槽口，可插 16 塊各種類型接口板。每塊板為 8 路，一個機框總共 128 話路。調度接口板 2RDU 固定插第 11 槽，該板不占機框端口。對于自帶交換系統，需要安裝一塊系統信號音板 8TDU ，該板固定插 19 槽，占 8 個端口。

2.2系統容量與交換機時隙占用

    控制端口為標準的 RS-232 串行接口，控制協議不與底層驅動程序捆綁，系統設計無需為硬件的升級、功能增減而擔憂，并使座席在 NT 環境下軟件開發不必涉及驅動程序、大大減輕軟件設計的復雜程度，同時還具備測試容易方便，軟件移植迅速等特點。

2.3 各接口板說明（目前都可供貨）

   • 遠端 8 線模擬用戶板 8ALU ：8 路模擬接口板。提供 8 路模擬電話機接口，帶主叫顯示        接口滿足國標要求。

   • 遠端 8 /4 線數字用戶板 8 /4 DLIU ：提供 8 /4 路 1B+1D 數字用戶接口，接口滿足      H20-20 交換機指標要求。

   • 遠端 2 線調度接口板 2RDU （ 2B+D ） ：提供 2 路 HDDU 2B+D 調度接口，接口滿足      H20-20 交換機指標要求。

   • 遠端 2 線調度接口板 2RUU （ U 接口） ：提供 2 路 HDDU U 型調度接口，接口滿足      H20-20 交換機指標要求。

   • 遠端 8 線 4EM 中繼板 8EM4 ： 8 路 4 線 EM 中繼板，提供 8 路 4 線 EM 接口，提供      V 型信號。接口滿足國標要求。

   • 遠端 8 線環路中繼板 8LSU ： 8 路環路中繼板

   • 遠端 8 線異步數據接口板 8RS232 ： 8 路 RS232 數據接口 。

   • 遠端 8 線同步數據接口板 4V35U ：四 路 V35 數據接口。

   • 遠端數字中繼接口板 HDT4 ： 為系統提供 128 路端口交換和信令處理功能。目前可提供準      V5.2 和 R2 信令，提供自動集線比功能。

   • 二次電源板 PSU:為機框提供所需的電源和鈴流。 PSU 為 -48V 直流輸入。 PSU 可根據需        要選擇是否冗余備份。

   • 背板 MU ：為各板提供連接和電話 T/R 接線。該背板為 8 線結構。

2.4 局端接口板 EDT4D 板和集中接入機框（含 CDT4 ）說明

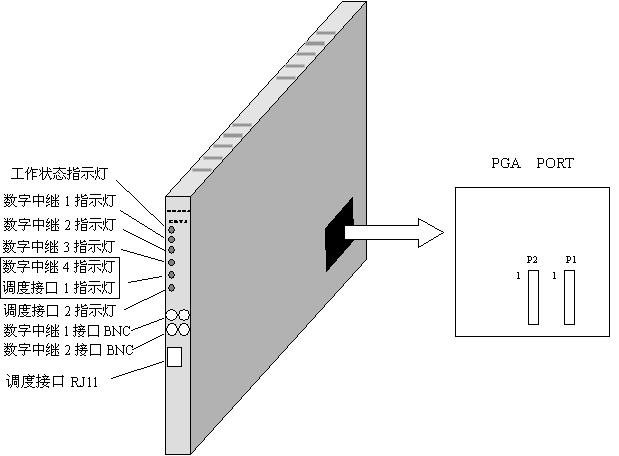

   EDT4D 是在舊 EDT4 板上增加調度接口。見圖 4 ， EDT4D 為一塊 H20-20 交換機插板，厚度為兩個槽口。 EDT4 通過扁平電纜與交換機公共控制機柜的背板 PGA 相連，提取交換機時隙；并將時隙轉換為由四個數字中繼接口 E1 組成的準 V5.2 接口與遠端模塊相連。一塊 EDT4 可接 2 個 PGA 端口組，共 128 個話路。

   EDT4D 板也可以直接插到交換機用戶背板取時隙，此時可取到的時隙為 32 。

圖 2-3 EDT4/EDT4D 外型圖

   EDT4D 出廠時設定集線比 4:1,2:1 或 1:1 。當選擇 4:1 時，僅使用四個數字中繼接口中第一個，所有 128 個話路都共用這一個 2M 口，此時傳輸系統只需要一個 2M 口。當選擇 2:1 時，僅使用四個數字中繼接口中前兩個，此時傳輸系統需要兩個 2M 口。當選擇 1:1 時，全部使用四個數字中繼接口，此時傳輸系統需要四個 2M 口。 EDT4D 具備自動集線比功能，詳見第 2.5 節。

   EDT4D 板與遠端模塊通信的主通道具備自動倒換功能，以確保強的容錯功能：只要四個通道中有一個正常，則全部的電話都能工作。

2.5 與交換機 2M 接口、信令要求及自動集線比功能說明

   遠端模塊通過標準 2M （ E1 ）接口與交換機連接。該接口不受傳輸距離和傳輸設備的限制。常用的傳輸設備有 SDH 、 PDH 光端機（光纜），數字微波、數字擴頻， HDSL 調制解調器（雙絞線）等。

   該2M接口目前可提供兩種信令：準 V5.2 和 R2 。當采用準 V5.2 時，局端必須配置 EDT4D 板或者集中接入機框（含 CDT4 板）；此時交換機不用擴容用戶機柜，同時具備自動集線比功能。

   集線比指用戶數量與中繼通道的比例，可設為 1:1,2:1 和 4:1 ，集線比在出廠時設定。例如當集線比為 4:1 時，遠端模塊可以同時通話的電話為 30 路。自動集線比功能指系統會自動識別已經連接的 2M 接口，進而自動調整實際工作的集線比。例如當出廠時設定的集線比為 1:1 時，但實際僅連接一個 2M 通道，此時遠端模塊全部 128 個電話都能打，只是只有 30 路可同時通話。

   當采用 R2 信令時，遠端模塊 2M 接口與交換機 DTU 板連接，此時不具備自動集線比功能，每 30 路必須對應一條中繼。

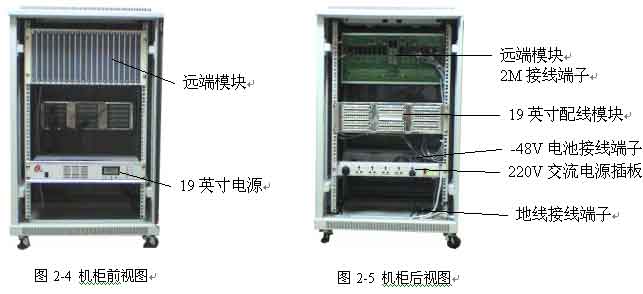

2.6 一體化機柜說明

   一體化機柜指遠端模塊與 19 英寸機柜和 19 英寸電源、 19 英寸配線模塊、光端機等出廠前全部安裝在一起，內部音頻電纜也安裝上配線架，這樣可大大減少現場開通的工作量，現場只需插上 220V 電源、連接 2M 接口和跳線外電纜等即可。

   一體化機柜運輸時應打木箱，并確保機柜玻璃面向上！��！

3. 產品性能特點

3.1 外觀、結構特點

   • 全部的板件為插板結構 （包括電源鈴流），更換方便；

   • 遠端模塊為 19 英寸標準 ，可根據模塊數量靈活選配各種高度的機柜；

   • H 型機框 兼容 H20-20 交換機通用用戶板、環路、 EM 中繼板等。

   • 局端 EDT4D 采用插板結構 ，嵌入交換機內部，支持帶電插拔；

   • 從交換機背板獲取高可靠、高質量的工作電源，很好地保障其長期穩定工作；

   • 工作于機框中，具備良好的工作環境，如溫度、濕度和灰塵少等；

   • 局端可提供 集中接入機框,用于多點接入系統，可大大減少對交換機用戶槽口的占用，并提高可靠性；

   • 一體化機柜 內置整流電源、光端機、配線架，對外接線少，工程安裝簡單方便;充分體現“ 快速擴容放號 ”的優勢。

3.2 強大和豐富的功能

   • 為 H20-20 交換機提供 話音、調度及數據 的三合一綜合接入；

   • 提供 豐富的接口 ，目前可訂貨的接口有：帶主叫模擬用戶（ ALU ）、數字用戶（ DLU ）、   調度接口（ 2B+D 或者 U 接口）、環路中繼、 4 線 EM 中繼、 RS232 和 V.35 等接口；

   • 全面支持 行政電話功能 ，遠端分機與本機功能完全一致，帶來電顯示；

   • 全面支持 調度功能 ，可提供多種調度接口，可接 1B+D 、 2B+D 及 U 接口調度臺；

   • 全面支持 數據功能 ， RS232 接口可提供低速數據， V35 接口可用于局域網組網；

   • 與交換機可通過標準 2M 連接， 支持多種傳輸通道： 用光纖、微波、 HDSL 等。支持多種      信令 ：準 V5.2 和 R2 ； 可與 DTU 板接口 ；

   • 遠端模塊自帶交換 ，當與交換機連接的中繼斷時仍可提供內部通話功能和環路呼入呼出功能；

   • 無人值守和集中維護：DAS128E支持H20-20 交換機系統TD 的全部維護診斷功能,可由交換機終端對遠端模塊集中進行維護。遠端也可設置維護終端。管理員可通過交換機終端或遠程終端進行維護。這大大方便了維護工作；

   • 自動集線比功能 ：與交換機連接采用準 V5.2 信令時可提供集線比 4:1 、 2:1 和 1:1 以節約傳輸通道，并可根據實際連接的 2M 接口數量自動調節實際工作的集線比；

   • 集中錄音功能 ：各遠端模塊的調度臺和分機都可以在交換機中心局集中錄音。

3.3 全面無縫支持 H20-20 交換機的功能

   • DAS128E 相當于交換機的用戶機柜 ，是真正意義上的遠端模塊，采用 DAS128E 遠端接入交換機 不需擴容原交換機用戶機柜 ；

   • 支持 H20-20 交換機所有的功能，共享交換機全部資源，并可隨交換機軟件同步升級。 ；

   • 遠端分機與 H20-20 本機用戶功能完全一致 ：包括來電顯示、會議、轉移、回叫、鬧鐘服務等。 實現等位編號 ；

   • 支持 1B+D 數據通信 功能，可接數字話機、話務臺和 DCA 等數據通信設備；

   • 支持調度交換機各種調度接口；

   • 數據庫設置簡單： DAS128E 全部數據庫與近端機柜一致，如遠端分機的設置：定義用戶板和分機號即可；

   • 支持交換機計費功能：可采用交換機集中計費，也可單獨計費；

   • 支持交換機告警功能： 遠端模塊的接口板有故障時，交換機能進行識別并告警；

3.4 高可靠性和容錯性

   • 雙電源熱備份工作： 自動倒換，倒換時不會影響所有功能和中斷電話。鈴流也可倒換。

   • 2M 中繼主鏈路自動容錯倒換： EDT4D 板與遠端模塊通信的主通道具備自動倒換功能，以確保強的容錯功能：只要四個通道中有一個正常，則全部的電話都能工作。

4. 典型應用

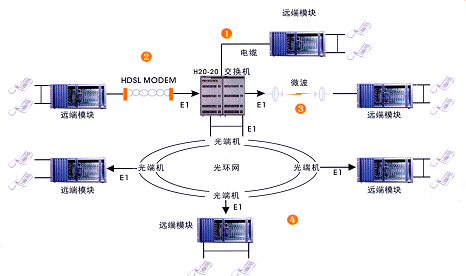

4.1 遠端模塊與交換機連接示意圖

   上圖為遠端模塊與交換機的連接示意圖，概括了任意距離任意傳輸方式的連接需求。說明如下：

   1)遠端模塊通過 SDH 或 PDH 光端機 與交換機連接：這是用得最多的方式。光纖具有良好的穩定性和傳輸特性，使得系統最穩定。

   2)遠端模塊通過 同軸電纜 與交換機直接連接：這種方式不需任何傳輸設備，用于較近距離（ 300 米）的場合。

   3)遠端模塊通過 HDSL 傳輸設備 與交換機連接：這種方式用于有現成音頻電纜的場合。如電纜擴容、電纜改造等。

4.2 典型應用舉例

   遠端模塊廣泛適用于電力系統行政交換機遠端擴容放號、電力調度網容量小的交換點。

   住宅小區電話不需增加一臺交換機或者對交換機進行大的改造，只需在該小區增加 DAS128E 的遠端模塊。該小區電話功能與本機完全一致并可由交換機統一管理。投資小且工程簡單快速、免維護。

   用法同上。

   變電站和電力公司。電力系統的各變電站基本都接入了 SDH ， DAS128E 非常適合解決這種分布式，無人值守站的電話接入問題，為其提供低成本、高性能的電話、調度、數據三合一接入方案。

   充分利用地鐵沿線鋪設的光纜實現各車站電話統一接入。

   對于使用時間長的音頻電纜，因為老化會出現各種問題：如雜音、開路、短路和串音。 DAS128E 可用來替換這些電纜，使用戶獲得優良的電話服務，而不需要去做更換電纜等繁瑣工作。

   隨著裝機用戶數量的不斷增加，當出現電纜容量不夠時， DAS128E 此時可用來作為線路倍增器使用，可使原來兩對線變成 128 對線來使用，備增比例為 1 ： 64 ，而且用戶可獲得非常優良的話音質量。

   但用戶想出租一部分電話給其他獨立單位使用如賓館、學校等。 DAS128E 是最好的選擇，它可實現完全的虛擬交換機的功能，具備獨立計費和獨立管理功能。

   無縫全面支持 HIL 分機功能。提供環路 LS 、 EM 等模擬中繼接口，方便就近接入。遠端接入以用戶模塊方式接入，無須增加系統設備和軟件的投資。

5.主要技術參數

5.1 基本參數
話路總數： 128
傳輸通道集線比：“ 1:1 ” , “ 1:2 ” , “ 1:4 ”三種可選，缺省為“ 1:4 ”。
壓擴特性： A 律 87.6/13 折線
抽樣頻率： 8KHz

5.2 2M 接口（ EDT4 及 HDT4 ）（符合 G.703 ）
阻抗： 75 歐或 120 歐可設置
接口碼型： HDB3
標稱比特率及容差： 2048Kb/s +/-50ppm
標稱波形幅度： 2.37V+/-0.237V/75 歐（不平衡）
介入損耗：在 1024KHz 時衰減 0-6dB 之間

5.3 模擬用戶接口（ 8ALU （符合國標要求）
用戶線阻抗為：三元件復合阻抗
回輸損耗為： 300HZ-3400HZ>20dB
輸入相對電平為： 0dBr+0.7/-0.3dB
輸出相對電平為： -3.5dBr+0.3/-0.7dB
平衡回輸損耗： 300HZ ～ 3400HZ>20dB
穩定損耗（開路、短路、感性阻抗）： 300HZ ～ 3400HZ>3dB
對地不平衡： >50dB
短路恒定電流： 25mA
最大環路電阻： 1900 Ω時 >18mA （饋電電壓 -48V ）
摘機檢測靈敏度： 9 ± 2mA

5.4 4線 EM 接口 8EMU 接口
用戶數： 8 路 / 板
EM 線信號規則： V 型 “開路” ：“ 1 ”
EM 線內阻： 接地時： 20 歐 +/-10%
開路時：大于 100K 歐
E 線輸出電流： 不小于 50mA
M 線檢測靈敏度： 5mA
音頻阻抗（ 2 線， 4 線收、發）： 600 歐姆

5.5 數字用戶接口 8DLIU
用戶數： 8 路 / 板
基本速率： 80Kbps （ 1B+1D ）
傳輸距離： 1 公里 5.1 調度臺接口 2RDU
用戶數： 2 路 / 板
基本速率： 160Kbps （ 2B+D ）
傳輸距離： 3 公里

5.6 調度臺接口 2RUU
用戶數： 2 路 / 板
基本速率： 160Kbps （ U 型接口）
傳輸距離： 3 公里

5.7 異步數據接口 8RS232
用戶數： 8 路 / 板
最高速率： 19.2Kbps
傳輸距離： 15 米

5.1 同步數據接口 4V35U
用戶數： 4 路 / 板
最高速率： 19.2Kbps
傳輸距離： 15 米

5.1 電源
直流： -40V~-63V ；
交流： 190V~250V （一體化機柜才具備）；
功耗：空閑為 20W ，全忙為 120W ；

6. 工作環境要求

溫度： 0-40oC

濕度： ≤ 90%
