競爭篇：IP電話運營商的VOIP解決方案

2002/08/13

創想VOIP解決方案的好處：

● 為運營商提供一個可靠的經濟的VOIP接入平臺和VOIP骨干網互連，整個系統實現VOIP中心交換服務，本地和長途電話服務。該系統具有豐富的電話功能,高可靠性, 易于擴容, 遵循國際標準， 能滿足話音和數據集成的應用。
● 利用現有的寬帶網絡、現有的安裝環境甚至現有的綜合布線，所以工程建設周期短，而且造價也不高，這樣新的運營商可以迅速向現有寬帶網絡上的用戶提供電話業務。
● 借助成熟的IP電話技術，在已有的數據網上直接承載話音，并和原有電話網有機融合，減低建設成本與維護費用；
● 可以方便集成話音業務、WWW、E-Mail、電子商務、語音郵箱及基于IP多播的可視會議等技術，滿足客戶的多種需求；

實現的業務類型

1. IP電話話音終端之間的互通
2. IP電話話音終端與VOIP骨干網運營商的現有IP電話之間的互通
3. IP電話話音終端通過VOIP骨干網運營商的網關與PSTN用戶之間的互通
4. 后臺管理及計費系統（預付費、后付費等）

　　從運營商角度，目前主要開展的業務有長話分流、IP市話、IP超市等。

業務方案介紹

1. 長話分流業務：

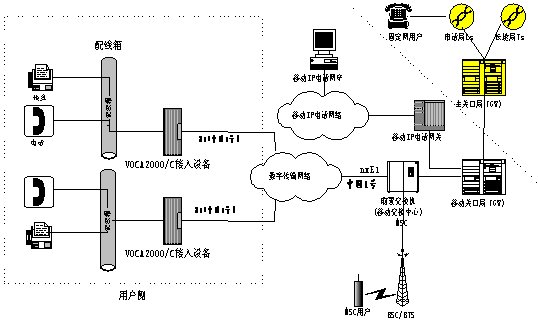

方案一：目前在聯通組網中比較流行的小容量程控交換機方式。

以聯通的業務為例：

　　方案中采用的是移動交換局前置交換機的E1數字中繼接口資源，利用nxE1光端機等數字傳輸設備，將交換機的局間中繼直接拉到用戶端，配合小型PCM設備或者小容量程控交換機，發展普通長途（即193長途）和IP電話接入業務。這類市話接入業務可以包括電話營業廳、公共電話亭、大客戶和集團用戶及電話代理等。

　　創想公司的VOCA2000/C E1 用戶接入系統，主要提供電話接口，實現客戶端網E1數字中繼接入和環路用戶接口。VOCA2000/C和前置交換機之間采用中國一號信令或是用戶環路信令。

　　該方案利用移動網絡的資源解決固定電話的長途接入，放置的這類電話專門用來撥打普通或是IP長途電話，用戶不需要經由傳統電信固定網（即市話網）接入廣州聯通網絡，就可以節約市話接入部分的費用，因此，是一種比較經濟、同時能快速占領市場的策略。

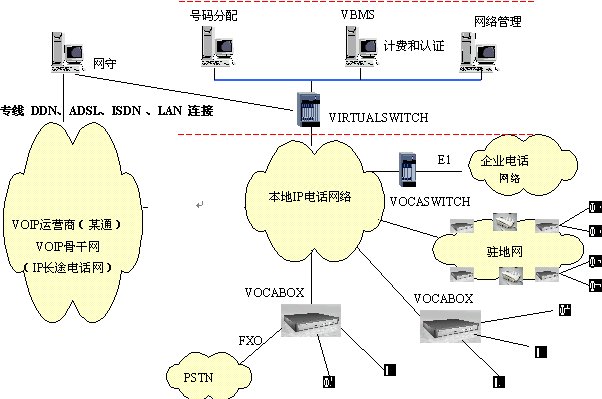

方案二：采用VOCABOX等小型網關組網（通過網關代理進入IP長途電話網絡）.

　　本方案中，企業電話網絡或者駐地網客戶的電話網絡作為大客戶通過IP方式或者通過VOCASWITH的E1端口接入到本地電話接入網絡。安裝VIRTUALSWITCH網關代理系統，它作為整個本地電話接入網絡的網守（GATEKEEPER），以集中方式管理域內的所有網關（VOCA-BOX）。

　　對于語音終端的接入，本方案采用創想公司的網關VOCA-BOX(FXS),此設備外接普通模擬電話（RJ11），終端的數量有4/8/16/32口可供選擇。并由RJ45接口將語音信息接入數據網，實現語音終端的接入。具體接入方法按各種不同用戶實行不同的具體方法。

方案三：采用VOCABOX等小型網關組網（通過網關背靠背聯結進入IP長途電話網絡）.

　　通過在本地IP電話網絡內增加一臺或數臺網關（VOCASWITCH）直接連接到VoIP骨干網絡的網關的E1端口，實現IP電話呼叫轉接。物理連接如圖所示。

　　本地IP電話中繼網關（Vocaswitch）和運營商的IP電話中繼網關(Cisco 5300)通過交換系統的E1中繼相聯。目前，包括網通、電信等運營商在內的IP電話網絡都是封閉的數據網絡，此連接方案不需要本地IP電話設備直接接入網通、電信的IP電話網，本地運營商不需要向網通申請IP地址，也不需要將Virtual Switch直接接入運營商的網守（Gatekeeper）。

　　這種方式要求在運營商的中繼交換局開放一條E1中繼接口，采用ISDN PRI信令，實現Thinker Vocaswitch和運營商現有Cisco 5300之間的連接。

2. 運營商IP市話

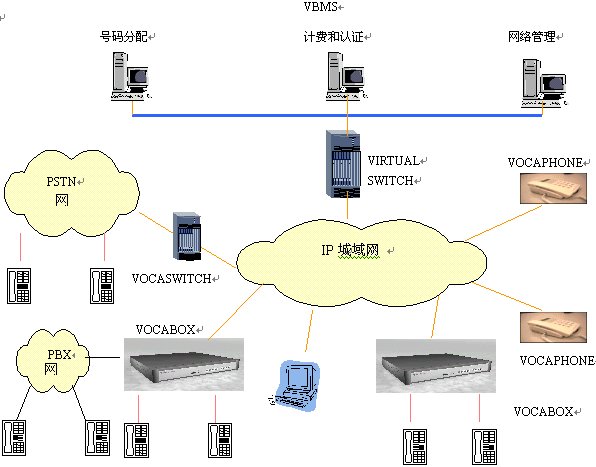

網絡拓?fù)溥B接如圖所示：

該方案利用現有IP城域網開放雙向IP市話

電話接入方式：

1 通過VOCABOX連接普通電話機
2 通過以太網端口直接連接IP電話機
3 PC+終端語音軟件

網絡連接：

1 通過中繼網關(VOCA SWITCH)和傳統的PSTN以及移動網絡連接
2 可以通過VOCABOX的FXO接口連接用戶的PBX
3 通過VIRTUALSWITCH虛擬交換系統和長途網守的數據交換，IP市話網絡和IP長途電話網絡可以實現無縫連接
3. IP電話超市

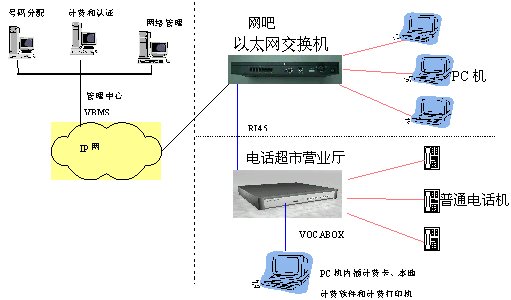

　　此方案的特點是將電話終端深入到公用電話的超市，用戶可以撥打IP長途電話、PSTN普通電話用戶及移動電話用戶，并在用戶端通過VOCA-BOX語音網關、計費卡和計費軟件實現本地營業廳立即計費的要求。在運營商的管理中心通過配置VBMS系統實現后臺集中計費認證功能，用于管理各個營業中心的VOCA-BOX語音網關，各營業中心的VOCA-BOX語音網關提供認證計費信息給VBMS，計費類型可按實際的需求配置如：預付費、后付費等。此方案可以擴大ISP及寬帶網絡運營商的業務市場，增加ISP及寬帶網絡運營商的收益。
　　和IP網絡的連接是通過以太網交換機和路由器連接，鏈接的方式可以是專線、ADSL、ISDN。

方案一：VOIP終端設備通過背靠背方式進入IP電話骨干網絡

　　目前，包括網通、電信等運營商在內的IP電話骨干網絡都是封閉的數據網絡，為了保護IP電話骨干網絡的安全和完整，往往會要求：接入層的VOIP終端設備不能直接進入IP電話骨干網絡。這種情況下，可以通過背靠背的方式，實現IP電話呼叫轉接。

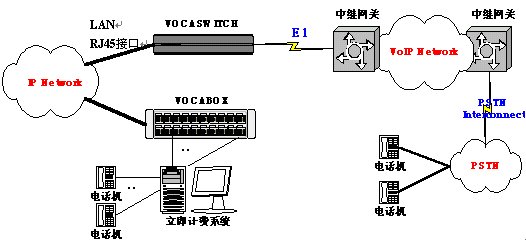

方式1：（IP超市以IP方式接入局端設備）

　　該方案中，使用一臺32口的VOCABOX作為32部普通電話的接入設備，VOCABOX的32個FXS接到立即計費系統上的計費卡上，電話機再接到計費卡上，本地IP電話中繼網關（VOCASWITCH）和運營商的IP電話中繼網關通過交換系統的E1中繼相聯。此連接方案無需本地IP電話設備直接接入網通、電信等運營商的IP電話網，極大的保護了現有網絡的安全與完整。

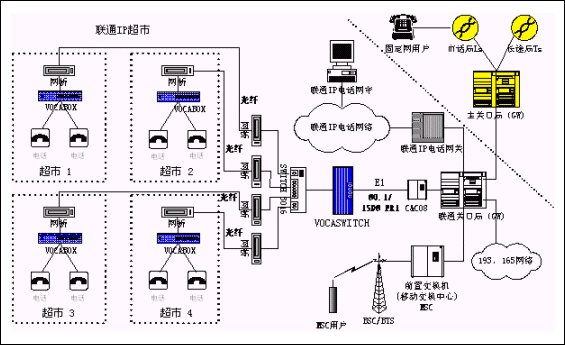

方式2：（IP超市以E1方式接入局端設備）

　　如果運營商的E1接入資源比較豐富，如聯通、網通等，需要在IP超市和局端網關之間采用E1方式連接可以考慮下面的連接方式。

　　以聯通為例，本方案搭建在聯通城域網已有的IP網絡資源上，實現IP超市的接入。
傳輸設備利用光端機加網橋?qū)崿F(xiàn)與聯通機房點對點連接，網橋?qū)崿F(xiàn)從LAN 10M 到 E1 2M的轉換，多個網橋通過以太網交換機（比如創想科技的EX3016）集中連接到VOCASWITCH(帶有一個E1的語音網關)，再連接到聯通的E1數字中繼。

　　用戶端使用帶4～8個模擬端口的VOCABOX實現語音接入IP數據網。在局端采用的是聯通交換局中大量部署的華為C&C08 交換機的E1數字中繼接口資源與VOCASWITCH對接，并利用光端機加網橋連接聯通已有的光纖，實現聯通IP超市接入聯通電話網絡。
這類市話接入業務可以包括IP電話超市、公共電話亭、大客戶和集團用戶及電話代理等已有IP數據網絡的任何地方。

　　在計費上，用戶在遠端的電話亭撥打電話，VOCABOX提供反極信號，供直線計費器準確計費。營業廳計費系統的費率或直線計費器的費率由運營商統一制定。

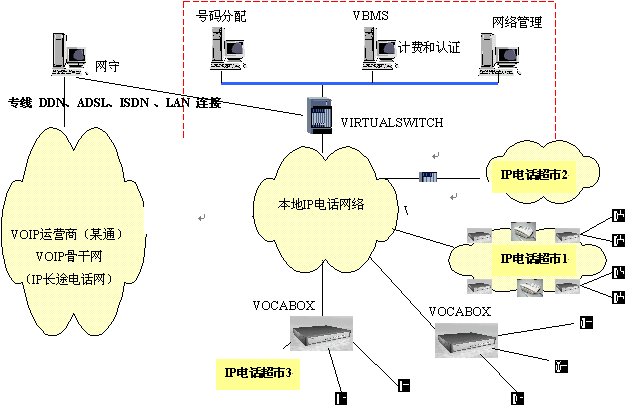

方案二：采用VOCABOX等小型網關組網（通過網關代理進入IP長途電話網絡）

　　本方案中，各個超市的電話網絡通過IP方式接入到本地電話接入網絡。安裝VIRTUALSWITCH網關代理系統，它作為整個本地電話接入網絡的網守（GATEKEEPER），以集中方式管理域內的所有網關（VOCA-BOX）。

　　對于語音終端的接入，本方案采用創想公司的網關VOCA-BOX(FXS),此設備外接普通模擬電話（RJ11），終端的數量有4/8/16/32口可供選擇，并由RJ45接口將語音信息接入數據網。

　　在與VOIP運營商現有的VOIP骨干網互聯互通方面，本地IP電話網絡通過媒體網關（VOCASWITCH）與PSTN互通，通過它也可以和其他運營商的長途電話網絡（包括IP長途電話網絡）互通；本地IP電話網絡和長途IP電話網絡可以無縫對接，具體來說它們之間的互通通過長途網守和本地網絡的信息交換來完成。

典型應用

1、 江蘇吉通
2、 廣州吉通
3、 廣西吉通

廣州創想供稿 CTI論壇編輯
