城市熱點高校校園網用戶與流量管理方案

2009/05/14

　　城市熱點高校校園網用戶與流量管理方案含Dr.COM校園網寬帶認證計費解決方案和Dr.COM網絡協議分析及流量控制系統。根據網絡復雜性及應用復雜性需要高可用解決方案，城市熱點為此提出N+1多機熱備、負載均衡實現認證計費網關高可用方案，數據庫服務器與數據存儲的高可用方案用戶自服務（WEB）服務器的高可用方案訪問記錄服務器高可用方案。

　　Dr.COM認證計費具有高性能、高可用、高穩定的特性。

　　靈活多樣的認證策略：支持PPPOE\802.1X\WEB\DR.COM CLIENT等多種認證方式，支持IPV4/IPV6雙棧 NEW；支持全802.1X接入認證方式，提供802.1X＋網關一次認證方案；提供組用戶可以綁定多地址段，更靈活教學區及學生宿舍區漫游控制。

　　豐富的計費功能：支持按時長、按流量、按天、按月等計費參數；支持期限用戶、儲值卡用戶、合約用戶、臨時用戶、包月用戶五大計費策略，并支持各種計費套餐組合；支持國內國際流量分別計費；支持IPV4、IPV6流量分別計費；支持多種優惠策略；支持寒暑假停機保號等策略；支持發放儲值卡，校園網一卡通，銀行卡劃撥等收費模式，有效減輕校園網網絡中心收費壓力。

　　貼合校園網應用：防用戶私接；校園網接口： 支持迪科、新開普、三九、新中新、東軟等一卡通接口；支持億郵、快客等郵件接口，RADIUS\LDAP支持統一身份認證中心接口；基于用戶的帶寬及P2P流量控制（計費流控接口）

　　同時可基于賬號的帶寬及P2P進行流量管理。

　　根據IPV6網絡在國內發展情況，IPV6網興起的原因分析如下：IPV4網絡地址資源有限，IPV4網絡安全漏洞等。2003年下一代網絡項目啟動，2005年CERNET　2 正式啟用，2008年CERNET　2獲政府專項基金支持，目標為100萬活躍用戶，2009年二月政府正式將下一代網絡作為振興中國電子工業的契機，2009運營商開始建IPV6試驗網。

　　城市熱點單機方案的特點是在整個校園網的設備都已進行IPv4/ v6雙棧改造升級，包括接入層交換機、核心交換機、防火墻和出口路由器；由一臺Dr.COM 2166 IPv4/ v6 雙棧B-RAS同時對IPv4/ v6 包進行管理、認證和計費。

　　多機方案的特點原有IPv4出口防火墻和路由器和認證網關不變；增加一臺Dr.COM IPv4/v6雙棧B-RAS網關；將校內的IPv6服務器群都可以部署在這個網關后面，用戶通過認證才可以訪問，并通過進入到Cernet2。

　　根據IPv6新特性而研發的城市熱點高校校園網用戶與流量管理方案特點為：

　　一次認證，全網通過：用戶可以采用Web和客戶端登錄任意一臺IPv4/v6網關,認證通過后，訪問其他出口時無需再次登錄認證。

　　基于IPv6的帶寬控制策略：由于IPv6的帶寬資源豐富，可以單獨配置訪問IPv6資源的帶寬控制策略，控制精度為8KB/s。

　　基于IPv6的流量計費策略：可以單獨對IPv6的流量費率進行單獨配置；

　　基于IPv6的網絡策略：針對IPv6的路由，端口映射，NAT保留配置

　　基于IPv6的訪問控制策略：可以單獨對IPv6目標地址進行直通、免登陸等配置；基于源地址，目標地址的控制策略（ACL）；

　　基于IPv6的訪問記錄：針對IPv6的訪問地址進行單獨的分類記錄；基于IPv6的地址安全特性安全措施，客戶端綁定用戶IPv6的IP地址。

　　認證計費系統在校園網其它場景中的應用：南開大學、北京師范大學等高校賓館均采用了城市熱點酒店認證計費產品，提供即插即用、認證計費等功能；會議中心、出國培訓中心；圖書館：南京師范大學圖書館共采用三臺城市熱點產品；網絡實驗室；獨立分校、獨立學院等。

　　Dr.COM流控產品簡介：1)流控對高校網管的價值2)Dr.COM流控產品架構3)Dr.COM流控解決方案及優勢。

對高校網絡協議分析流量控制需求進行分析：

1)網絡寬帶可視化，了解網絡流量整體勢態
　　對流經互聯網的全部信息進行準確的識別和歸類
　　對不同時間段內各個應用、流量等信息進行宏觀分析

2)了解應用協議的特點
　　對應用協議、軟件、特征進行深入的分析，了解其特點
　　析出侵占資源需要控制的應用協議是哪些

3)掌握網絡用戶行為規律
　　判斷網絡資源應該如何被正確分配，是否該阻斷P2P？還是高峰時段加以限制？
　　老師、學生上網行為有何特點，應該如何進一步規范。

4)控制占用資源過多的流量，保障關鍵應用，提高網絡運行效率。

5)動態了解帶寬應用情況，為網絡管理、網絡優化、網絡安全等提供依據。

Dr.COM流控產品架構：

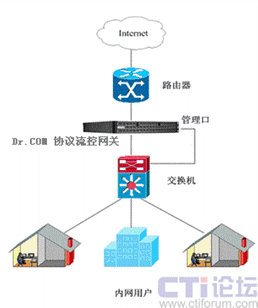

　　城市熱點專注做協議分析與流量控制，非UTM概念產品，并不提供其他網絡服務，開放端口少，被攻擊概率低；基于FreeBSD的健壯結構；雙OS備份，B/S架構；透明橋式部署，內外網口無IP地址，不存在被外網掃描和攻擊機會；加密的HTTPS管理方式，安全性更高。

Dr.COM協議分析及流量控制系統特性： 　　Dr.COM流控解決方案主要表現在P2P限制，對國內常用的P2P精確識別，精確到具體P2P應用名稱；完全識別加密P2P，如迅雷、BT；完全識別偽裝成HTTP流量的P2P應用；對P2P流量可限制或阻斷。

Dr.COM流控解決方案的核心優勢

　　1)精確識別應用協議；尤其是國內主流協議，能精確描述至應用協議客戶端名稱，如“網絡電視—PPLive—PP加速器”；協議識別精確度高，采用創新的“節點跟蹤+主動探測”識別機制，誤判率極低。

　　2)準確的流量控制能力，尤其是P2P的控制能力，特征庫更新周期遠遠優于同類產品

其它優勢： P2P發送端主動抑制

　　IPV4網絡越來越復雜，流量越來越大，城市熱點為校園網提供高可用、高性能、高穩定的認證計費網關。IPV4網用戶管理已經成為數字化校園的一部分，城市熱點提供貼合數字化校園的認證計費解決方案。IPV6網已經進入用戶培育階段，城市熱點提供IPV6認證計費解決方案。隨著IPV4網流量及應用趨于復雜，城市熱點流控系統可有效地管理流量及應用，提高校園網安全性及運行效率。

CTI論壇報道
