銳取多媒體錄播系統應用于奧運安保項目
2008/10/14
項目背景
隨著2008年奧林匹克運動會在北京的召開，把世界上所有人的目光也都吸引到了中國的北京，借此機會讓全世界的人民通過奧運盛事加深我們彼此間的交流，讓中國走出世界屹立于世界，讓世界看好中國，讓全世界人民享受中國的文化氣息。與此同時奧運期間的安全保障也不容忽視，公安部在各方面加大了安全保障，采用各種先進的技術與設備保障奧運平安進行。經過嚴格的選型測試，銳取多媒體錄播系統有幸成為奧運安保項目的指定會議錄播設備。
深圳銳取多媒體錄播系統能夠更好、更準確、更及時、更完整的把公安部收集到圖像、聲音等信息及時傳播與記錄，讓相關人員能夠隨時、快捷的調用相關信息，并根據需要隨時保存，讓整個奧運安保工作更完美的進行。
組網方案
銳取多媒體錄播系統具體使用情況如下：

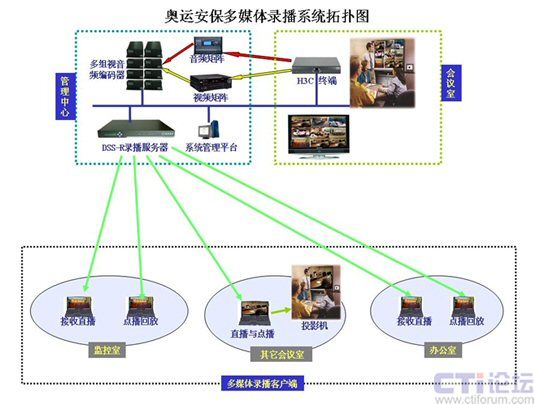

如上圖所示：
錄播服務器、視音頻編碼器（采集聲音、圖像）、視頻矩陣、音頻矩陣放置在管理中心，客戶端分別為網絡內的任意一臺計算機。整個系統簡單明了，分布靈活，無需專業布線即可完成安裝。各部分功能如下：
1、管理中心
視頻矩陣把會議室視頻會議終端傳來的圖像通過視頻線傳送給視音頻編碼器，同時音頻矩陣把聲音也傳送到視音頻編碼器，視音頻編碼器把收集到的視音頻信號通過網路傳送到錄播服務器；錄播服務器可安裝在機架上連接到網絡，為整個錄播系統的核心，負責把接收到的會議圖像、聲音信號整合后錄制并保存在錄播服務器上，同時可以把會議圖像、聲音信號實時直播到網絡內，服務器內置點播系統，以便提供用戶進行點播回放錄制好的會議等內容。系統管理平臺可以管理整個錄播系統，并可預覽實時內容。
2、會議室
視頻會議終端放置在會議室，負責采集現場的視音頻信號，同時也把接收到的圖像和聲音在會議室表現出來。
3、客戶端
網絡內的任意一臺計算機（此次為監控室、辦公室、其它會議室）可通過IE瀏覽器直接登錄到管理中心的錄播服務器（需要管理員授權），可以接收實時的會議直播內容，也可以對錄制好的文件進行點播回放。
此次銳取多媒體錄播系統主要特點表現如下：
- 會議的錄制功能（能夠同時錄制8個不同會議室的圖像和聲音）
- 會議的直播功能
- 會議的點播功能
- 系統搭建簡單明了、使用方便快捷
- 不占用奧運安保整套系統的其它資源
- 安全可靠，錄播系統可單獨成為一個網絡，不會收到網絡上的攻擊
功能特點
在本方案中銳取多媒體錄播系統具備以下功能特點：
1、錄制功能
系統支持最多支持6路AV和VGA信息的任意組合錄制，可以將上述多種媒體同步組合錄制到同一個文件中，文件格式為標準的asf文件，可以用標準的MediaPlayer、MPC暴風影音、RealOne等播放器播放，也可以用銳取提供的RecPlayer進行播放（播放效果更佳）。在播放過程中，可以進行快進、后退、暫停等操作，所有的這些操作中上述的多種媒體流完全同步。
系統提供了多種錄制方式。
(1)、可以通過LCD液晶面板上的功能按鍵來進行文件的錄制，系統會自動進行文件的錄制，并會自動按照當前時間分配文件名。
(2)、可以通過IE瀏覽器對服務器進行管理，進行系統的當前文件錄制。
(3)、可以通過預定時間進行錄制，到時間后系統會自動進行錄制和停止錄制。
可以通過配置設備來設定上述錄制功能的優先級。
系統可擴展到支持最大6組會議的同時錄制，單臺服務器可滿足用戶多個會議室會議錄播的需要。
銳取多媒體錄播系統設備支持外接存儲設備，支持標準的iSCSI標準的SAN結構的外存儲服務器，可滿足用戶大容量的存儲需求。如果系統配置了外部存儲設備，在錄制的時候可以選擇文件的存儲位置。服務器以及外存儲設備上的文件都可以下載和點播。
2、直播功能
系統支持單播和組播，可以同時使用。支持將當前的圖像、聲音及計算機屏幕內容同步直播到網絡中，直播延時小于0.5秒，也可以選擇直播其中的部分媒體流。用戶通過瀏覽器鑒權后可以接收直播內容，也可以通過RecPlayer應用程序通過密碼認證后接收直播內容。
組播功能只能在局域網內使用，在大多數情況下，無法跨越路由器。銳取多媒體錄播系統創新的提出了組播代理功能來解決該難題。
組播代理的主要思想為：用戶通過單播來接收直播的內容，接收單播的RecPlayer程序同時啟動組播功能，設置好一個組播地址和端口，該RecPlayer所在的網絡中就可以通過組播來接收直播的內容。
通過這種模式，就可以實現多達三級的網絡直播功能。
RecPlayer可以通過設置好密碼和接收地址后，每次開機可以自動啟動，并接收直播內容。當網絡出現故障或者服務器停止了直播，RecPlayer不會自動關閉，等網絡恢復或者等服務器重新直播后，馬上可以收到直播內容。
在某些網絡中，安裝有防火墻，直播的UDP數據包會被防火墻攔截。可以通過系統設置穿越防火墻模式進行系統直播（只對單播有效），系統將會啟動TCP方式進行數據的發送，RecPlayer可以收到直播的內容。
3、點播功能
文件錄制好后，可以進行點播。用戶可以從IE瀏覽器上用RecPlayer進行點播，在點播過程中可以進行快進或者后退、暫停等操作。無需進行緩存，界面排列美觀整齊。如果錄制的文件中有PowerPoint的索引信息，用RecPlayer點播的時候會顯示出來，并且可以按照索引進行快進或者后退。
由于錄制文件格式為標準的asf文件，所以支持標準的第三方點播平臺。例如MediaServer等。
CTI論壇編輯
