海恒科技，中國電信，香港電信盈科，臺灣中華電信聯合推出——
企業“全球零話費”通訊方案詳細介紹
2003/05/06
一、 前言
事業的擴大不一定意味著成本的擴張。海恒科技與中國電信、香港電訊盈科、臺灣中華電信等公司（或其下屬公司）合作，全新推出企業"全球零話費"通信方案，可以讓企業分布在全球各地的子（分）公司（尤其是兩岸三地的企業、工廠）之間"免費"通話，讓各地的分公司如同在一個辦公室里一樣，全部變?yōu)閮?nèi)線免費電話，溝通更加便捷，充分工作效率大幅提高，但費用卻幾乎為零。
二、 什么是VOIP？
VOIP即是Voice Over IP，是把話音或傳真轉換成數據，然后與數據一起共享同一個IP網絡（Internet互聯網）。深圳海恒科技有限公司提供的企業網通訊系統，是一種直接接普通電話，通過Internet網絡撥打國際長途電話的設備，通話質量接近IDD長途電話，廣泛適用于國內外中小型外向型企業。使用海恒企業網絡通訊系統，企業內部通訊（包括電話和傳真）所有費用都將全部為零。
支持接入方式：普通ADSL、ISDN、DDN、長城寬帶、有線寬頻、廣電網等任何一種。
技術特點：支持靜態、動態IP、虛擬IP、以及PPPOE、DNS、NAT等多種工作環境。
三、為什么要建立公司、企業VOIP通訊網絡？
通過Internet來進行電話或傳真通訊，為您年復一年地節省了大量的通訊費！
如果在兩個地點之間有頻繁的長途電話通訊，您一定會深深地體會到長途通訊所帶給您的沉重負擔。如果有多個辦事處、國外的合作伙伴，或欲大幅度降低任何兩地之間的長途費用，都值得您花些時間對我司的VOIP系統應用解決方案做進一步的了解。
隨著ADSL、LAN、DDN等寬帶網絡的漸漸普及和網絡速度、帶寬的大幅提高。如果企業還只是利用ADSL等寬帶網絡收發電子郵件、瀏覽網頁、查找資料等常用的簡單運用，會造成很多帶寬資源的浪費。
海恒VOIP的出現，就是充分利用企業現有的ADSL等寬帶資源，把企業的通訊和傳真業務轉移到企業現有的ADSL等寬帶網絡上進行通訊和傳真。因為企業的ADSL等寬帶網絡大都是采用包月的方式，當企業兩地總、分公司之間，都安裝上VOIP設備以后，企業原來兩地之間總、分公司的通訊和傳真業務都會通過企業的ADSL等寬帶網絡進行通訊，從而年復一年的節省下了大量的企業異地總、分公司之間的市內、國際、國內通訊費用。
四、 haion 系列VOIP寬帶語音網關的特點
即時直接省錢 ------- 通過把企業電話、傳真業務轉移到企業現有的ADSL等寬帶網絡上進行傳輸，為您即時節省全部通訊費用；同時，無話費溝通將是您與您的客戶、上下級同仁溝通較以往更加充分細致，減少阻隔和資源浪費，也大大加強了與上司、客戶和家人的感情溝通。
話音質量接近IDD -------海恒與中國電信、中國移動、電訊盈科(香港)、中華電信（臺灣）等專業電信服務商（或其下屬公司）合作絕對保證你的話音質量，同時海恒系統配備全球最新的QOS語音協議，使得網絡話音質量十分優良穩定，讓您與公司客戶、本公司同仁、您的上司及您的家人放心無阻隔地進行溝通。
全公司都可使用 ------- 海恒VOIP系統可以接入到公司內部的程控交換機（PBX）中，這樣可以開通給全公司的員工使用，只要拿起桌上現有的電話，就可以撥打免費的長途電話或傳真了；
撥打使用方便 ------ 總、分公司之間的內部號碼可由自己隨意設置，大家所面對的只是普通電話而不是電腦，無需重新學習，即可立即使用，幾乎不改變使用習慣；
安裝、維護簡單 ------正真的高科技帶給您的只是快捷和便利，海恒系統使用簡單，幾乎即插即用，按照詳盡的中英文使用手冊，您就能輕松使用通信系統。同時海恒配備專業的工程師，為您提供詳盡的安裝調試服務、維護和培訓，公司為您提供免費達一年專業的售后服務。
遠遠不只是點對點通訊免費 ------ 海恒VOIP系統除了能夠?qū)崿F(xiàn)點對點完全免費通話以外，還可以撥打?qū)Ψ剿诘氐碾娫�，而所需費用只是對方付市話費用即可。整個過程都是自動實現的。就好像把對方所在地的電話線路，拉到您自己的辦公桌上一樣。

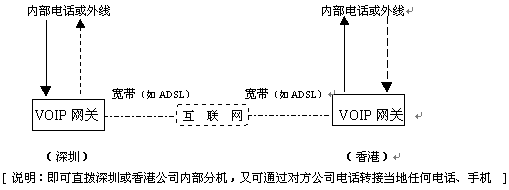

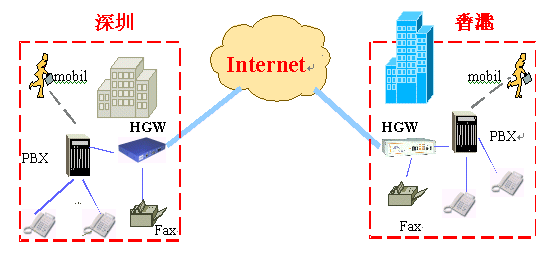

五、企業VOIP寬帶語音網關運行示意圖
六、 VOIP語音網關撥號方法簡介
以深圳網關號碼設置為 123 ；香港號碼設置為 456 為例：
|
1、深圳公司－－－＞香港公司：456（分機號） |
|
2、香港公司－－－＞深圳公司：123（分機號） |
|
3、香港公司－－－＞深圳市話或手機：123＋9（外線接入）＋要撥打的號碼（不要區號）（此部分要經過授權才能使用） |
七、 通話、傳真費用：
|
1、深圳公司－－－＞香港公司：永久話費為零 |
|
2、香港公司－－－＞深圳公司：永久話費為零 |
|
3、深圳公司－－－＞香港市話或手機：永久話費為零（香港固定電話費用包月） |
|
4、香港公司－－－＞深圳市話或手機：只需支付深圳本地市話費用 |
八、應用實例
深圳龍華某臺資加工廠，原來深圳撥打臺灣每月拔打臺北總公司的話費平均為2000元人民幣，平均每月臺灣總部撥打深圳工廠的電話費折合為3000元人民幣。公司共投資11,600元采用海恒企業網絡通訊系統，分別安裝了一臺HGW902，分別裝置于深圳龍華工廠及臺北總公司，運行后， 深圳與臺北之間話費降為零，結果其11,600/5000＝2.3個月個月即收回全部投資，等于2.3個月之后兩地通話無任何成本。同時經過臺北總公司的一條電話線，經授權能幾乎免費拔打臺灣其它電話。實際上，他們在僅僅53天時間就收回了全部投資，而且由于溝通比較原來更加充分，減少了工作和生活的障礙，很好的聯絡了上司、員工以及家人的感情，使集團整體運作效率大大提高。
推薦Internet接入方式：ADSL、DDN、ISDN等等。
九、案例： 簡單撥號設置

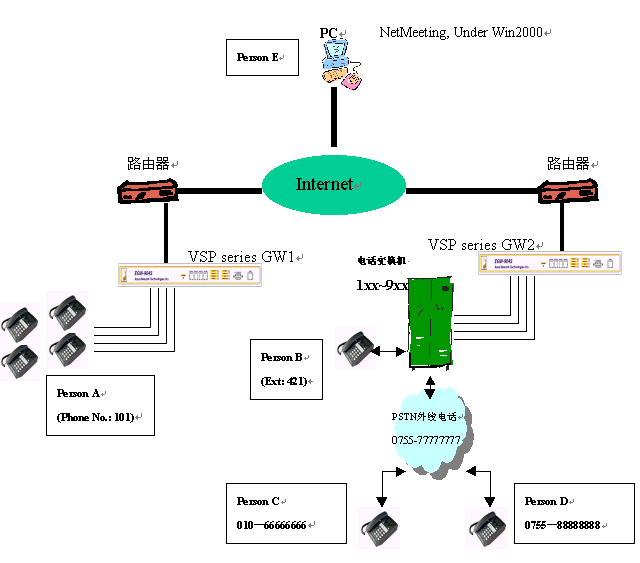

拓補圖示：
案例描述:
1、 兩臺語音網關，分別為 GW1 和GW2，與另外一臺電腦同時連接在internet上。
2、GW1型號為EGW-904S， 有 4個 FXS（phone） 端口。每個端口各接一部電話機，四部電話的號碼分別為 101， 102，
103 和104。
3、 GW2型號為EGW-904，有 4 個FXO（line）端口。將電話交換機的內線 111 －114連接到 GW2的 4個FXO 端口。電話交換機的內線號碼假設為
1xx 至 9xx，若撥打外線先撥"0"。
4、 電腦的運行環境為WINDOW 2000 ，NetMeeting軟件已安裝。
5、 所有與Internet連接的電話可以相互通話，并可以進行網絡會議。
案例配置：
1、 設備的基本參數如下：
|
GW |
IP 地址 |
默認路由地址 |
子網掩碼 |
|
GW1 |
218.25.33.187 |
218.25.33.185 |
255.255.255.248 |
|
GW2 |
61.220.128.4 |
61.220.128.1 |
255.255.255.248 |
|
PC |
211.10.11.30 |
||
2、 GW1的 FXS 端口號碼分別為 101， 102，103 和 104。
3、 假設GW2和電話交換機的號碼如下：
|
GW |
FXO 端口連接 PBX內線 |
PBX內線號碼 |
|
GW2 |
111,112,113，114 |
1xx,2xx,3xx,4xx,5xx,6xx,7xx,8xx,9xx |
設置步驟:
(A) GW IP 地址設置：
1、 用RS-232線將GW的console端口與電腦上的COM1端口相連， 點擊"開始"，打開"程序"項中的"附件"，點擊"通訊"中的"超級終端"。輸入任意名稱，選擇圖標后確定，設置端口為COM1，將端口參數設置如下
"38400, 8, n, 1, n" ，然后確定并回車。
2、 系統將提示輸入Password ，請輸入gateway并回車。
3、 選擇 1. Set the network parameters
4、 選擇 1. Change MY IP address
例GW1, 輸入其IP地址 218.25.33.187 (初始設置為 10.10.10.51 )
5、 選擇 2. Change the Default Router IP address
例GW1, 輸入其默認路由器IP地址 218.25.33.185 (初始設置為10.10.10.254 )
6、 選擇 3. Change the Network Mask
例GW1, 輸入其子網掩碼255.255.255.248 (初始設置為255.255.255.0 )
7、 按"ESC"鍵返回主菜單， 選擇 b. Save Current Configurations to Rom.其顯示
Sure to Write Current Configurations to Flash Rom? (Y/N).輸入 <Y>
并回車。
8、 選擇 d. Restart the System.其顯示 Sure to Restart the System ? (Y/N).
輸入 <Y> 并回車, 設備即重新啟動。
9、重新啟動GW后, 選擇 1. Set the network parameters 回車，然后選擇 6. Ping. 輸入一個有效的IP地址，例202.96.134.133，若顯示reply
from 202.96.134.133……，表明IP地址設置成功。
(B) 撥號設置：
GW1：
|
序號 |
Leading_Number |
Total_Length |
Strip_Length |
Prefix_Number |
Destination |
|
|
1 |
0755 |
4-15 |
0 |
None |
61.220.128.4 |
|
|
<遠端撥號設置>當GW1接收到號碼 0755xxxxxx (最長15 位)，即將該號碼傳送到61.220.128.4 (GW2 IP)。 |
||||||
|
2 |
30 |
2-2 |
0 |
None |
211.10.11.30 |
|
|
<遠端撥號設置>當GW1接收到號碼30, 其將進行遠端的網絡會議，連接 211.10.11.30 (PC IP)。 |
||||||
|
3 |
101 |
3-3 |
0 |
None |
1,2,3,4 |
|
|
<本端撥號設置>
|
||||||
|
4 |
102 |
3-3 |
0 |
None |
2,3,4,1 |
|
|
5 |
103 |
3-3 |
0 |
None |
3,4,1,2 |
|
|
6 |
104 |
3-3 |
0 |
None |
4,1,2,3 |
|
GW2:
|
序號 |
Leading_Number |
Total_Length |
Strip_Length |
Prefix_Number |
Destination |
|
1 |
10 |
2-3 |
0 |
None |
218.25.33.187 |
|
<遠端撥號設置>當GW2接收到號碼10x (最長3 位)，即將該號碼傳送到218.25.33.187(GW1 IP)。 |
|||||
|
2 |
30 |
2-15 |
0 |
None |
211.10.11.30 |
|
<遠端撥號設置>當GW2接收到號碼30, 其將進行遠端的網絡會議，連接 211.10.11.30 (PC IP)。 |
|||||
|
3 |
0755xxx |
7-7 |
4 |
None |
1,2,3,4 |
|
<本端撥號設置>當GW2接收到號碼0755xxx (7位)，其將確認為本端號碼，GW2將接通本端4個端口，同時省略前4位，將后3位傳送給電話交換機。例0755222 則交換機內線話機222振鈴。 |
|||||
|
4 |
0755 |
4-15 |
4 |
0,, |
1,2,3,4 |
|
<本端撥號設置>當GW2接收到號碼0755xxxxxx (最多15位)，其將確認為本端號碼，接通本端4個端口，同時省略前4位，并添加“0”通過電話交換機轉到外線端口。 |
|||||
撥號操作：
例1：某A (GW1、使用號碼101) 撥打某B (GW2 、使用分機421)。
A提起話機撥0755421#
1、根據GW1撥號設置1，GW1 將"0755421"送到 61.220.128.4 (GW2 IP)。
2、 當GW2接收到號碼"0755421", GW2將確認為本端號碼并接通本端4個端口，根據GW2撥號設置3，省略前4位，將421送到電話交換機，使421振鈴。
例2: 某 A (GW1、使用號碼101) 撥打某 C (GW2、010-66666666)
A提起話機撥 075501066666666#
1、 根據GW1撥號設置1，GW1將 "075501066666666" 送到 61.220.128.4(GW2 IP)。
2、 當GW2接收到號碼 "075501066666666", GW2將確認為本端號碼并接通本端4個端口，根據GW2撥號設置4，省略前4位，在
01066666666前添加0送到交換機外線 ，PSTN將接通01066666666并使該話機振鈴。
例3：某 A (GW1、使用號碼101) 撥打某 C (GW2、010-66666666)
A提起話機撥 0755#
1、 根據GW1撥號設置1，GW1將 "0755"送到 61.220.128.4 (GW2 IP)。
2、 當GW2接收到號碼 "0755", GW2將確認為本端號碼并接通本端4個端口，根據GW2撥號設置4，省略前4位，連接到交換機端口。
3、 撥"0",通過交換機連接外線。
4、 聽到撥號音后，撥"010-66666666"即可。
例4: 某D (GW2，0755-88888888) 撥打某A(GW1、使用號碼101)
D提起話機撥77777777,然后撥分機111-114，聽到撥號音后撥101＃
1、 GW2將"101"送到GW1 IP: 218.25.33.187。
2、當GW1接收到"101",其將連接101話機，若該線路正忙將轉接2-4端口分機。
例 5: 某A(GW1、使用號碼101)撥打使用NetMeeting的某E
A提起話機撥"30"
某E的電腦屏幕上將提示通訊請求，此時需等待他的回復。
例6: 某E (NetMeeting) 撥打某 A (GW1、使用號碼101)
1、 在NetMeeting窗口的工具菜單選擇對話對象。
2、 在選項對話框選擇"General"。選擇 Advanced Calling
3、 選擇"Use a gateway to call telephones and video conferencing systems."
并輸入 218.25.33.187 (GW1 IP)。
4、 點擊 OK 直到退回主菜單， 在主菜單輸入 101 并點擊
