MOSA 4604 PLUS IPPBX多點網絡應用方案

2011/08/24

　　1. 前言

　　MOSA 4600 Plus是一套完整的網絡交換機 (IP PBX)，他不但保留了傳統的模擬外線、模擬分機；同時也整合了網絡電話中的SIP外線及SIP分機，透過堆�；蜻B網，最高可擴充至600個據點，五萬多支分機。

　　透過MOSA 4600 Plus的SIP外線可以注冊至IP電信營運商，讓所有分機可以享受低廉的話費及各種加值服務；而SIP分機則可以支持市場上所有標準的SIP終端設備，舉凡所有的SIP IP Phone、Soft Phone及Wi-Fi Phone，只要符合標準的SIP協議，就可以向MOSA 4600 Plus注冊而成為一支分機。由于SIP分機具備高度的行動化，搭配MOSA 4600 Plus可以即插即用，將可以建置一個功能強大的行動辦公室。

　　MOSA 4600 Plus也可以搭配全系列MOSA之ASD系列產品，如會議服務器、廣播服務器、ACD、虛擬分機服務器等，讓用戶享有最佳的功能及最多元化的應用。

　　本系列文章將針對MOSA 4600 Plus之應用范例詳加解說，讀者可以依照客戶需求的不同，選擇適當?shù)膽梅独齺碜鰠⒖�，每一個應用范例都會針對設定方法及撥號流程詳細加以說明。在這個應用范例中我們將為各位介紹多點連網的應用，透過這個應用，雖然將MOSA 4600架設在不同地方，但是操作起來就好像在同一個辦公室一樣的方便。

　　


　　2. 范例系統說明

　　當客戶在多個據點有辦公室，且有通訊需求時，就可以使用本應用來將各點的IP-PBX設備連接起來，讓客戶雖然實際據點分散四方，但是交換機的操作方式就好像再同一個公司中一樣方便。

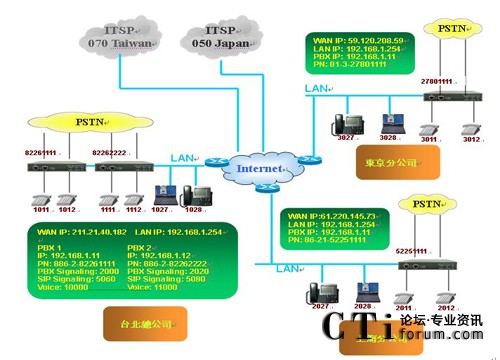

　　本范例以臺北、上海、東京三點為例來做說明，其詳細架構圖如圖2-1所示。臺北為總公司，架設兩臺MOSA 4604A Plus，上海及東京則各架設一臺MOSA 4604A Plus，透過網絡，將這四臺MOSA 4604A Plus連接成為一套整體的IP PBX系統。

　　



　　在上圖的架構中，各點皆使用MOSA 4604A Plus，皆為2個FXS、2個FXO、4個SIP外線及30個SIP分機的型號，F(xiàn)XO接在當?shù)氐腜STN(公眾交換電信網絡)上，F(xiàn)XS則接在一般的話機上，另各有30的SIP分機可供其它SIP設備(如SIP Phone或Softphone等)來注冊，在本范例中我們各使用了一臺SIP Phone及一臺筆記型計算機作為SIP分機。在SIP外線部分，臺北及上海的MOSA 4604A Plus皆注冊回臺灣某ITSP，使用070的服務，而東京那臺MOSA 4604A Plus則注冊至日本某ITSP，使用050的服務。

　　系統參數

　　上圖2-1共有三個據點，四臺MOSA 4604A Plus，其中臺北有兩臺MOSA 4604A Plus，上海及東京各有一臺MOSA 4604A Plus需要做設定，以下便針對這幾臺MOSA設備之參數做說明。

  臺北MOSA 1
臺北MOSA 2
 上海MOSA
東京MOSA
本機電話號碼 886-2-82261111 886-2-82262222 86-21-52251111 81-3-27801111
模擬外線號碼 886-2-82261111

886-2-82261112 		886-2-82262222

886-2-82262223 		86-21-52251111

86-21-52251112 		81-3-27801111

81-3-27801112
模擬分機號碼 1011、1012 1111、1112 2011、2012 3011、3012
SIP外線號碼 0707700111 0707700222 0707700333 05055001111
SIP分機號碼 1027~1062 1127~1162 2027~2062 2027~2062
本機IP地址 192.168.1.11 192.168.1.12 192.168.1.11 192.168.1.11
WAN IP地址 211.21.40.182 211.21.40.182 61.220.145.73 59.120.208.95
信令控制端口

PBX Signaling

SIP Signaling

Voice


2000

5060

10000

2020

5080

11000

2000

5060

10000

2000

5060

10000

　　 以下我們將針對這幾臺MOSA4604A Plus的設定做詳細說明，雖然設備分散安裝在不同地方，但是每一臺設備的設定是非常相似，所以在以下的解說中我們僅抓取臺北PBX1的網頁做說明。至于SIP終端設備部分，依照不同SIP設備有不同的設定方式，本公司有針對較常用之SIP設備制作『快速安裝手冊』，讀者可依照實際使用的設備選擇不同的文件來參考。
