解析：廣電TS流高清采集在網絡電視應用中的四大難題
2011/06/03
隨著網絡基礎架構和技術的發展，寬帶網絡將使高質量的視頻、音頻信息傳送到千家萬戶；電視媒體網站視頻、音頻信息的網上交互與檢索，促進電視媒體信息的再利用，最大程度地體現信息的價值。
網絡廣播既有傳統廣播電視靈活生動的表現形式，又有互聯網按需獲取的交互性，如何組織、存儲、管理、發布信源，充分利用電視臺豐富的資源，提供個性化的服務，是辦好電視媒體網站的關鍵。網絡與電視互利互惠、優勢互補將是當前電視與網絡的最佳狀態。放眼世界和未來，可以預見：在全球邁向“信息時代”的今天，電視將與網絡在競爭中走向不斷融合、創新進而達到新的繁榮。目前開辦網絡電視臺是各級廣電單位最為行之有效的解決方案，并成功地應用于實際。下文筆者主要將在構建網絡電視臺時的高清TS流直播技術難題，以及實際應用中的解決方案，與各位同行共享。
一、TS簡介
隨著從HDTV錄制的高清節目在網上的流傳，燒友們現在對TS這個名詞大概已經不陌生了，但隨之而來就是如何播放、如何添加字幕等等的一系列問題，本文將重點介紹一下這方面的應用操作。
先來簡要介紹一下什么是MPEG2-TS吧。MPEG2格式大家都通過對DVD的接觸而多多少 少了解了一些，DVD節目中的MPEG2格式，確切地說是MPEG2-PS，全稱是Program Stream，而TS的全稱則是Transport Stream。MPEG2-PS主要應用于存儲的具有固定時長的節目，如DVD電影，而MPEG-TS則主要應用于實時傳送的節目，比如實時廣播的電視節 目。這兩種格式的主要區別是什么呢？簡單地打個比喻說，你將DVD上的VOB文件的前面一截cut掉（或者干脆就是數據損壞），那么就會導致整個文件無法 解碼了，而電視節目是你任何時候打開電視機都能解碼（收看）的，所以，MPEG2-TS格式的特點就是要求從視頻流的任一片段開始都是可以獨立解碼的。
二、采用TS流直播的效果圖

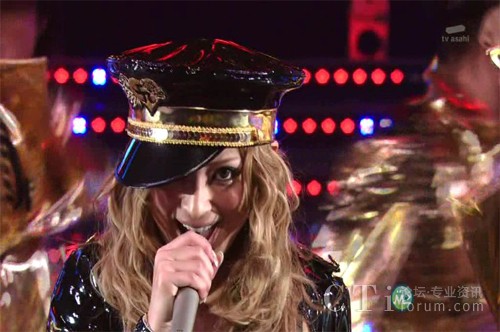

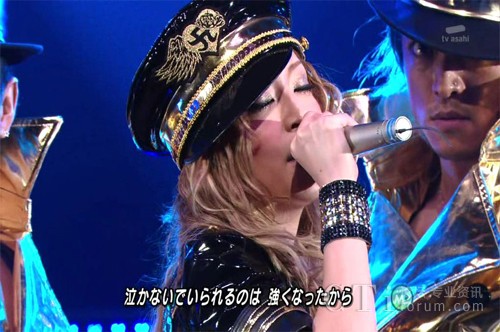

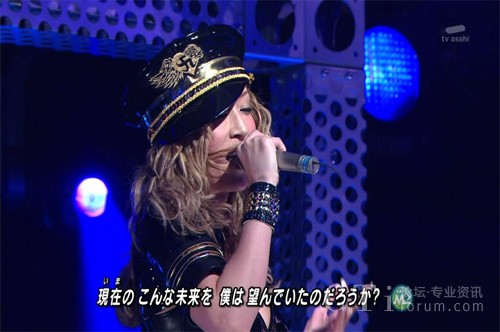

筆者展示的是一段AAC音頻封裝的TS流視頻，通過VIEWGOOD的高清直播系統進行編碼后，用戶點播的，試驗成功�。ㄟ@兩段TS直播流是日本天后濱崎步2010演唱會[.A.~Future.Classics~2010] 的片段），采用VIEWGOOD的WebMedia 7.3流媒體服務平臺構建。
這兩段TS的規格見下：
解析度：1440×1080 （1080i ）
編碼輸出格式：H.264
音頻格式：AAC
一般的局域網或城域網，只要達到1.5M的720P郊果就行了。我這個是自己在內網中試，有點夸張了。很多電腦都跑不動這么大的，這么清晰的視頻的。
從側面反映了，采用廣電自身?yè)碛械腡S流的先天條件，建設網絡電視臺，效果無以倫比，而且實際可行的。
三、采用TS流構建網絡電視臺涉及的四大難題
目前廣電對于TS流主要應用于高清信號的傳輸，解碼器解制出TS流后，信號傳給電視機（或者監控電視墻）。目前，筆者介紹的是將TS流轉成低碼流的方式，適用于廣電互聯網、移動網、寬帶互聯網上的視頻應用。但如何將TS流進行編碼，如何實現網絡直播，網絡電視臺的應用，需要解決幾點難題：
1、在TS流中可以復用多個節目，每個節目又可以包含多個基本碼流(通常是單個視頻流、多個音頻流)。如何將TS流中的信號調制出來？
2、如何將同一頻道的音視頻信號，同步編碼？
3、TS流中有很多信息，如何讀取EPG信息？
4、TS流編碼成H.264，可否還原成TS流，用于監控電視墻？
良好的解決上述問題，才是廣電利用TS流，做高清的、時移的、帶EPG點播的，網絡電視臺必備的技術。
目前國內僅有VIEWGOOD可以通地軟件方式，解決上述的四點難題，且實際應用于各廣電高清網絡電視臺中。

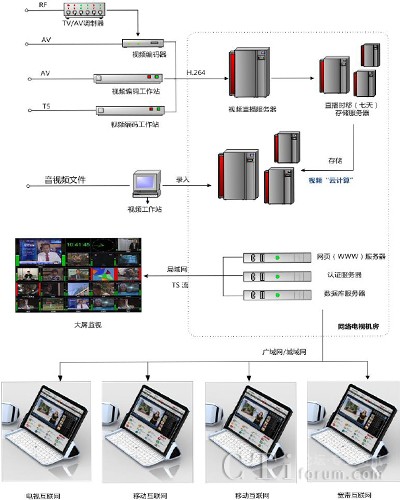

四、廣電網絡電視的流程
如上圖，該流程可實現：
1、電視直播：將電視信號（TS流），經過編碼、管理、發布，解碼等流程，實現電視的實時轉播。
2、EPG點播：本圖我們配的是七天存儲（根據實際情況，可以任意改變時間長短），用戶只需根所據提供的EPG菜單，按需進行點播。
3、時移直播：邊直播邊存儲，實現時移功能。讓直播信號也可以暫停、快退。
4、網絡直播信號監控：通過大屏，管理員就可以直接觀看各路直播信號是否正常。同時設備對于不正常的信號進行報警，提醒。
五、關于直播“時移”？
如何能讓早上的NBA直播節目，在下班后可以回播？如何讓直播的球賽暫停，去廚房里拿自己喜歡的啤酒與零食？
盡管流媒體直播技術定位于提供實時流服務，然目前用戶需求也是多樣的，如何解決直播系統的實時性與用戶的個性化回放的需求之間的矛盾，“時移”回放技術被流媒體技術廠商提上日程。
所謂的“直播時移”簡言之，可以任意回放過去任意時間的直播內容，即為直播時移。該技術主要應用于新興的網絡電視臺。目前VIEWGOOD的廈門廣電的時移網絡電視項目就使用了該技術。
直播時移技術的原理：通過編碼轉碼系統，將普通的電視信號輸出為流（如MPEG-4格式），并對其進行切片、索引，再經由流媒體服務器對流進行打包、分發，最終同步輸出到各種終端設備。最終用戶看到的直播內容就可以隨意回放了。
我們目前需要的是，在直播系統中，加入時移功能。首先是軟件部分，需要升級到VIEWGOOD WebLIVE 7.3系列。該軟件可以直接配制，開通時移功能。當然這個功能最大的問題是，你的直播發布服務器有足夠的硬盤存儲，方能長時間的時移。
我們以單頻道720P，1.5M碼流，七天時移來計算：
每秒流量：1500K÷8÷1024=0.18310546875M
每天時移：0.061M×3600S×24÷80%=19775.390625M
七時時移：19775.390625M×7=138427.734375M（約140G）
如果你直播40路的話，一般需要配6T的機柜，做為存儲，就可以了。存儲容量在大小，決定你的時移的時間。同樣，你的視頻直播的清晰度、碼流也決定了存儲的容量。
最后，就是我們?cè)谀闼值慕邮斩?電腦、平板電腦、電視、3G手機)上的收看電視直播了！
六、技術提供商介紹
VIEWGOOD成立于2002年，在流媒體技術開發和應用方面一直處于國內領先地位，其獨創的專業技術已經躋身國際領先水平。在成就面前VIEWGOOD并沒有停住腳步!目前在廣電行業擁有廈門廣電、濟南廣電、泰安廣播電視網、如皋教育電視臺、北京順義電視臺、環球網動電視臺、界首教育電視臺、海安人民廣播電視臺、駐馬店電視臺……等眾多經典案例。方案索�。�139 0515 9393
