大唐高鴻:石油化工IP語音通信系統解決方案

2007/08/16

需求現狀

  目前石油、化工行業自身的生產、銷售、管理較為分散,該行業一般都是分支機構從多,且下屬加油站分布數量多、地域廣,甚至存在于偏遠山區,特別是各鉆井平臺更是分布在戈壁灘、海上、沙漠等等各種地方。這些分支機構之間有頻繁電話交流的需要,而且由于地域分散,目前這些電話業務多數利用電信運營商的普通電話網絡實現、對偏遠的鉆井平臺一般都采用衛星電話,在國外的分支點還有很大一部分國際長途話務,這樣通信費用對企業來說也是很大一筆費用。分支機構的分散也不利于企業的統一管理,部門之間的溝通交流。很大制約了企業的協同辦公的效率。

  目前各石油、化工企業在企業的內部、各大中城市的分公司辦事處,都已經建立數據專網,對偏遠的分支機構一般也有本地運營商的寬帶接入,對偏遠山區、戈壁灘、海上、沙漠等各鉆井平臺也可以通過衛星鏈路來實現接入和各公司總部互連。從目前的情況來分析,在石油化工行業的基礎網絡已經全部覆蓋,怎樣利用目前的數據網絡去應對瞬息萬變的市場響應能力,需要引入先進的管理理念和信息技術,實現資源整合、統一管理協調。信息資源的整合、統一協調管理已經成為當務之急。

  因此,石油、石化行業迫切需要一種成本低、安全性好、擴展性強的交流手段,以便能夠?qū)崿F(xiàn)總公司、分公司、煉油廠、辦事處、加油站、鉆井平臺的統一管理、協調分配,把IP語音業務擴展到所有末端地方,提高企業工作效率和管理水平,同時節省企業成本。

  大唐高鴻數據網絡技術股份有限公司是由大唐電信科技產業集團整合集團內多年積累的技術、產品和資源組建的高新技術企業。高鴻股份依托自己在數據通信領域的技術實力,和大唐集團在傳統語音通信領域的深厚積累,建立了全系列的NGN/VOIP產品線,產品廣泛應用于通信公網、運營商、政府、金融、教育、電力、物流、公檢法、交通、能源等領域。高鴻股份自成立以來,一直秉承“城信為本,服務至上,勇于創新,追求卓越”的經營理念,充分依托大唐集團的技術積累,發揮公司的產業優勢,深化塑造和鞏固了“大唐高鴻”在電信行業的品牌和地位,產品和服務廣范提供于各電信運營商和行業客戶。

系統概述

  本系統主要應用于石油化工行業,基于目前的數據網絡來承載實現公司總部、分支機構、煉油廠、辦事處、加油站、鉆井平臺等語音電話的統一管理、維護,且通過網絡傳輸各端點之間通話、傳真不產生任何的費用。所有的業務、號碼規劃、開通可由企業自主來管理維護,和目前企業的內部電話充分融合,對企業原有的撥號方式、電話號碼、網絡結構不做任何的改變和影響。

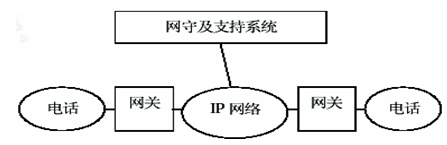

  傳統的VOIP網絡結構大部分是基于H.323協議的,網絡的結構拓撲圖如下:

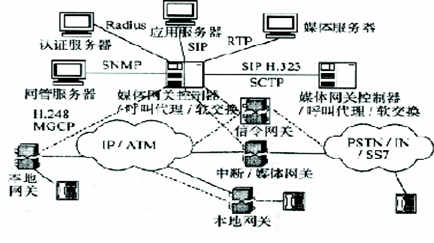

  目前大唐高鴻的VOIP產品是基于先進軟交換方式的VoIP體系結構設計,是采用分布式網關互通、集中式呼叫控制和開放式業務提供相結合的架構,形成一個開放的功能實體,通過采用標準的開放協議,與外部實體實現通信;镜慕Y(jié)構圖如下:

  大唐高鴻IP語音系統是由軟交換平臺、本地網關、中繼網關和信令網關,還有應用服務器、認證服務器、網管服務器、媒體服務器等一系列的產品組成。所有的產品全部是分布在目前的數據網絡上,直接就可以通過數據網絡來實現交互。在網絡承載方面,在系統的統一管理平臺要求有固定的IP地址,其他系統產品適應末端的任何網絡環境接入,如石油化工行業的數據專網、寬帶接入、衛星鏈路、ADSL接入,網絡采用NAT、代理、DHCP等各種方式。

  IP語音通信系統充分的利用目前的石油、化工行業的網絡優勢,去覆蓋所有的末端,實現語音、視頻、增值業務(語音信箱、一號通、電話會議、彩鈴等)的功能。

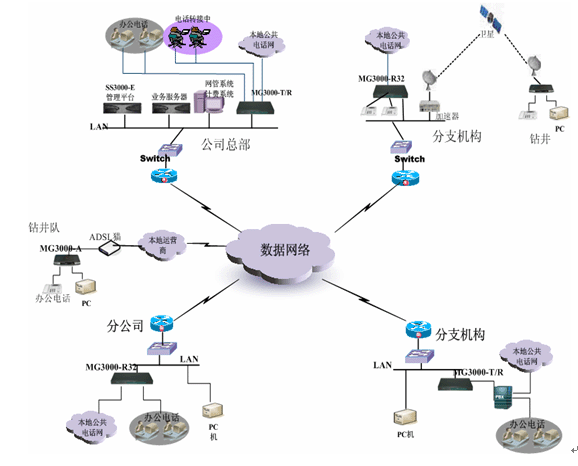

整體應用方案拓撲圖

  方案應用原則:
應用說明

  1)公司總部

  在總部部署軟交換控制設備SS3000-E平臺、網管計費、業務應用服務器,完成各種呼叫的接續控制等工作。SS3000-E平臺是整個系統的核心,負責所有電話的信令接續、地址翻譯、路由轉發處理、業務的開通、號碼分配等功能。

  假如是提供數字中繼接口的方式就部署中繼網關MG3000-T4。使內部電話可以受SS3000-E控制,企業內部的撥號規則不變,以提供本地落地。PBX將企業總部內部電話到其它分支的呼叫送到MG3000-T4,MG3000-T4將語音包打成IP包,在SS3000-E的控制下送到被叫分支機構所在網關、IAD或者終端。

  備注:在其他的企業行業里或者是分公司也有PBX情況,同樣可以采用MG3000-T數字中繼網關來實現對接。

  2)分公司

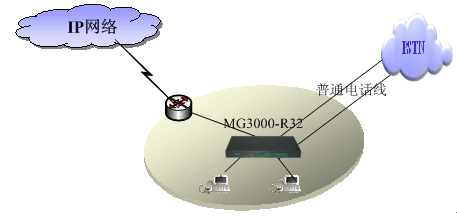

  電信的虛擬網絡或者是直線:組網分解圖


  下面有的分公司,辦事處、煉油廠等是直接通過電信運營商拉直線或者在電信機房交換機采用虛擬網這樣情況的話。就使用MG3000-R32提供FXS和FXO口的組合,從8—32口以8為單位(8FXS、8FXO、4FXS+4FXO、4FXS+4LIFE)任意插卡。

  在虛擬網絡和直線的情況下,采用FXO口對接原來的PSTN電話線,F(xiàn)XS口再接電話機、傳真機等,通過這樣方式組網實現的效果:

  原來的電話不做任何改變;

  原來的撥號方式不做任何改變;

  每個電話機有2個號碼,一個原來PSTN的、一個VOIP的;

  當IP網絡出現故障、語音網關斷電、和總公司平臺失去連接,VOIP電話無法使用時候,可以切換到原來的PSTN電話;

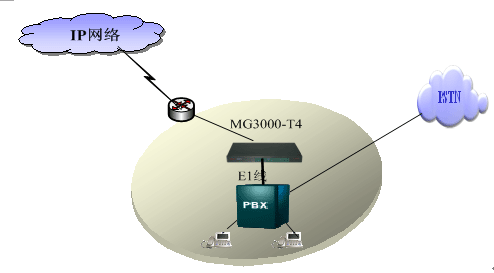

  有PBX,能提供數字中繼情況:組網分解圖

  MG3000-T4提供1、2、4E1中繼,直接提供數字中繼口和PBX交換機對接,PBX交換機原有的撥號習慣和撥號方式不做改變,可以通過路由選擇的方式來走原來的PSTN網絡或者IP網絡,同時通過MG3000-T4來做電路交換和IP網的分組交換的轉換,實現該分支機構和其他分支機構的互連互通。

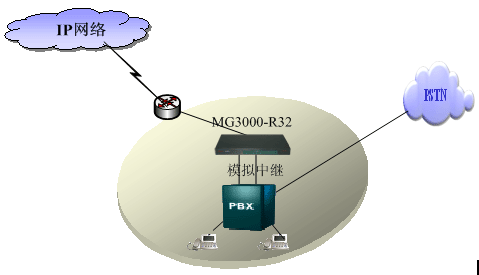

  有PBX,但不能提供數字中繼情況:組網分解圖

  MG3000-R32提供FXS和FXO口的組合,從8—32口以8為單位(8FXS、8FXO、4FXS+4FXO、4FXS+4LIFE) 任意插卡。

  在企業有PBX,但PBX不能提供數字中繼只能通過環路中繼和VOIP網絡來實現互連互通,通過這樣方式組網實現的效果:

  原來的電話不做任何改變;

  原來的撥號方式不做任何改變,撥VOIP電話通過路由區分;

  MG3000-R32設備主要是處理路由轉發;

  實現等位撥號;

  ADSL寬帶接入方式

  對規模比較小的辦事處,或者遠端的鉆井隊,一般在本地都是采用ADSL接入這樣方式,這樣情況可以直接配置MG3000-A語音往關,實現語音數據同傳方式。MG3000-A提供1、4、8口多種方式供實際情況來選擇。所有的號碼可以直接在總部中心的平臺來分配控制。

  衛星接入方式

  對各石油、化工行業一般在隔壁灘、海上、沙漠、等環境氣候條件特別差的情況都有鉆井工作隊,這樣情況要實現統一的控制、管理、只有通過衛星鏈路。電信網絡、移動網絡是無法覆蓋的,但這樣的成本又是很高,員工要和家人、朋友通次話都不容易。采用衛星鏈路來做數據傳輸?shù)脑挘谶@樣鉆井地方放置MG3000-A語音網關就可以實現鉆井地方撥打電話通過網絡的方式來實現,且號碼也可以通過總部平臺來規劃分配,統一管理。同時也可以實現外面號碼呼進去。把總部的號碼做遠端延伸。

  3)移動辦公

  經常出差或者移動辦公的員工,可以在移動PC上安裝EP300-ST軟電話,這樣無論在那里只要可以接入網絡就可以實現和企業的內部電話通話,且不產生任何費用,也可以通過企業的中繼出PSTN呼叫,這樣就可以節省大量出差的通訊費用。

實現業務介紹

  1)一號通

  一號通業務是一種移動性的服務,用戶使用一個唯一的個人通信號碼,可以在多個終端上接聽呼叫。個人通信號碼按用戶的要求,翻譯成相應的通信號碼并進行路由選擇,將來話接到用戶所指定的地方,呼叫不受地理位置的影響。對于流動性大的個人,該業務具有良好的適用性,可使用戶保持聯系,減少損失,很好地適應了未來通信的發展。

  2)語音郵箱

  使用語音信箱業務,可以在用戶無法接聽呼叫時由系統接通IVR,并記錄語音留言。在合適的時候由用戶采用其他方式(WEB自服務頁面或者IVR菜單方式)檢查留言信箱,聽取留言。

  3)多方會議

  用戶使用該業務的權限由系統管理員集中管理。會議管理員通過EMAIL或電話等形式從系統管理員處取得會議室號碼、管理會議室密碼、參會密碼,會議主持人再將會議室號碼及參會密碼以EMAIL或電話的形式通知參會人員。其中,會議管理員可以修改主持人密碼和參會人密碼,系統管理員可以修改會議號碼、主持人密碼和參會人密碼。參會者可以通過會議號碼和和會議密碼登錄會議室,管理員可以修改會議號碼、主持人密碼和參會人密碼。

  4)WEB800

  利用目前的internet數據網絡通過internet網絡來發起呼叫轉入企業呼叫中心系統來解決客戶咨詢服務問題。只要能上internet網絡就可以享受企業帶來人性化的服務。

  5)個性彩鈴

  每個分機號碼都可以上傳自己喜歡的音樂文件作為自己的個性化彩鈴。彩鈴功能在市面其他平臺中較為常見,但每個分機號都實現不同彩鈴的則不多。

  每個分機用戶可隨時上傳改變自己的彩鈴文件。
