華緯訊綜合視頻指揮系統在公安指揮中心的應用

2005/11/07

一、 背景分析
　　隨著經濟的發展和社會的進步，公共安全越來越受到社會各界的關注。公安指揮中心在維護社會治安、應對各種應急事件等方面，面臨的壓力也越來越大。為此各級公安機關都采取了相應的措施，如三警聯動、擴大網絡帶寬、配備應急通信車等。但隨著技術改造和基礎設施不斷完善，公安指揮中心、案發現場、領導決策層之間的指揮調度還是停留在話音層面的指揮，這顯然已經不能滿足信息化決策的要求。

二、 綜合視頻指揮系統簡介

1、系統介紹
　　某市公安局為了加強公安指揮中心之間的協作能力，提高對應急事件的反應能力和處置效率，決定在全市公安指揮中心之間建立視頻指揮系統。最終采用北京華緯訊電信技術有限公司自主研發、生產的VC3-6000視頻指揮系統。該系統集成了視頻指揮、視頻會議、遠程監控等功能于一體的綜合視頻通信系統。系統采用了先進的圖像采集編解碼技術，并結合組播、混網等網絡技術和多媒體技術，能自動適應不同網絡傳輸帶寬，確保在各種網絡環境下提供高清晰、實時、全動態圖像和高保真聲音。該系統機動靈活的特點非常適合公安應急處置的視頻指揮作戰。

2、系統組成

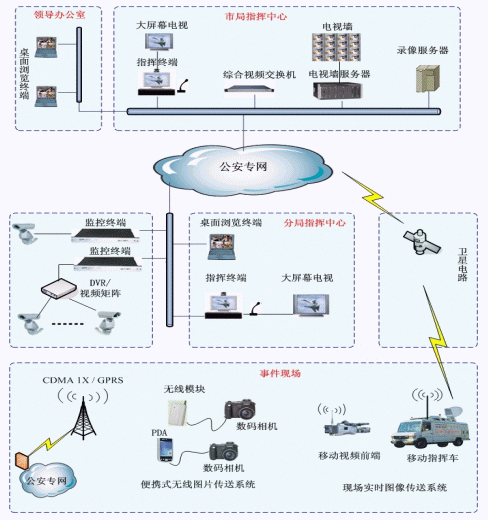

　　系統分3個層次，市局指揮中心、區縣分局（交警、消防）指揮中心、移動指揮終端（現場指揮中心），主要設備包括：綜合視頻交換機、指揮終端、監控終端、電視墻服務器、存儲錄像服務器、瀏覽終端、移動視頻前端、搞清晰圖片傳輸系統等。系統結構如圖示。


3、系統主要功能

（1） 視頻指揮功能
　　市局可以針對突發事件對相關的分局（交警、消防）指揮中心和現場指揮車進行遠程音視頻指揮。如：某分局轄區內出現重大交通事故，市局指揮中心可以通過移動視頻前端將現場圖像采集，并召集相關的指揮中心之間進行遠程指揮。市、區分局的領導也可以在自己辦公室的電腦上觀看整個事件的發展過程。在指揮狀態下，分局（交警、消防）指揮中心的指揮終端均要接收市局指揮中心發來的事故現場、市局指揮中心以及相關指揮中心的圖像，并對市局指揮中心的指令做出反應。
市局指揮中心可以對一個指揮中心進行點對點指揮，也可以同時對多個指揮中心進行指揮。指揮中心之間可以召集多組指揮，還可以實現越級指揮等。

（2） 視頻會議功能
　　各指揮中心之間可以通過指揮系統召開電視會議，進行雙向的音視頻交流。會議既可以是點對點方式也可以是點對多點的會議，系統同樣支持多組會議。

（3） 遠程視頻監控功能
　　本系統有成熟的視頻監控功能，通過監控終端直接連接云臺、攝像機并能夠遠程控制，多畫面顯示。監控系統既可以使用硬盤錄像機集中監控，然后通過監控終端連接到指揮系統，也可以通過監控終端直接連接攝像機實現分布監控。

（4） 原有視頻監控網絡融合功能
　　VC3-6000視頻指揮系統可以將多個獨立的視頻監控系統整合在同一平臺上，實現資源整合、視頻信息共享的功能。如：在交警指揮中心監控室圖像通過監控終端接入指揮系統，指揮系統中的指揮中心、領導根據權限可以實時瀏覽城市路況信息。在消防指揮中心監控室將消防視頻監控信息接入到指揮系統中，所有指揮中心、領導根據權限就可以瀏覽控制消防系統的監控圖像。

（5） 錄像服務功能
　　指揮系統配有獨立的視頻錄像服務器，可以對系統中的監控信息、視頻指揮過程、指揮中心之間的會議進行記錄和回放。

（6） 瀏覽功能
　　各級領導辦公室的計算機也能通過安裝瀏覽終端軟件實時監控所屬各監控點圖像并能實現遠程遙控攝像機、云臺。

（7） 多畫面顯示
　　不論在監控狀態下、會議狀態下，還是在指揮狀態下，均可實現單畫面、四畫面、畫中畫顯示,同時可遠程/本地遙控云臺、攝像機。

（8） 電視墻服務器
　　在綜合視頻交換機的控制下，通過電視墻服務器可輸出多路視頻信號，接入到電視墻上。

（9） 無線視頻傳輸
　　系統配有無線視頻傳輸模塊，采用先進的調制技術，適應多種復雜環境下應用，不僅能夠在野外無遮擋情況傳輸視頻圖像，還能夠城市內樓群等有阻擋的情況下實現無線視頻傳輸。通過無線傳輸模塊可以將事故現場圖像通過無線網絡傳回系統中，使后方的指揮中心、主要領導均可以通過網絡實時看到現場的情況，為及時決策提供依據。

（10） 高清晰圖片傳送
　　無線視頻傳送設備雖然具有機動靈活的特點，但還是要依靠移動指揮車和衛星傳輸鏈路。為了更快、更方便的把事故現場的圖像傳回指揮中心，視頻指揮系統配備了無線高清晰圖片傳輸系統，作為無線視頻傳輸?shù)谋匾a充。系統充分利用公眾的移動通信（中國移動GPRS、中國聯通CDMA 1X）網絡，通過數碼相機和便攜終端（PDA、無線模塊）將現場的情況以高清晰圖片的形式，實時傳回指揮中心。

華緯訊公司供稿 CTI論壇編輯
