天津塘沽寬帶IP網絡平臺及業務應用分析
2001/04/12
一、骨干路由策略
天津?qū)拵ЬW(wǎng)具有與INTERNET不同的應用模型，因此，建議采用獨立的自治系統號碼。未來申請的獨立自治系統號碼可以為整個天津?qū)拵ЬW(wǎng)絡使用。基于目前自治系統號碼申請的困難，暫不申請自治系統號碼，塘沽的寬帶網絡可以采用與天津163之間使用IGP互聯的方式。
1、采用獨立自治系統號碼的互聯方式
本網采用獨立的自治系統號碼，網絡和CHINANET骨干網和天津163網之間采用BGP4路由協議相連，由于天津163與CHINANET骨干網采取路由聯盟（Confederation）方式，天津163采用保留的自治系統號碼，因此未來如果需要與天津163和CHINANET骨干網都相連，則本網要向電總數據局申請保留的自治系統號碼，和整個163一起在國際網絡上表現的自治系統號為CHINANET的自治系統號碼，即AS4134。
2、采用IGP連接
為保證業務盡快開展，天津?qū)拵ЬW(wǎng)的第一期工程 ---- 塘沽寬帶網采用IGP方式與天津163骨干網相連。鏈接方式為兩條155M POS連接，兩條鏈路互為備份并起負載平橫的作用，采用OSPF可以實現PER DESTINATION的負載平衡功能。
本網的核心路由器GSR連接的設備之間以及本設備到分發層之間的連接采用OSPF Area 0，其余按照地點分配OSPF的AREA，AREA號碼定為本地點最大的地址塊的號碼，以便于記憶和管理。
在本網申請下來獨立的自治系統號碼時候，網絡需要路由割接。只要在配置上將本網與天津163斷開，本網的OSPF域自動成為一個獨立的域，在此同時，本網與天津163之間的BGP路由打通，本網的地址通過BGP向天津163廣播，這時，本網已經與INTERNET實現連接，然后本網可以和163骨干網之間建立BGP連接，本網將向163骨干網直接廣播路由，以形成最佳路由。
二、接入層路由策略
由于用戶設備有可能經常開關機，而且經常會出現端口配置錯誤的情況，因此，如果與用戶之間運行OSPF路由協議，用戶端的不穩定性將使整個網絡的路由產生動蕩。基于此考慮，建議與企業用戶相連時采用靜態路由，以避免用戶網絡的不穩定性對大網的影響。
三、IP地址規劃
隨著因特網規模變大，IP地址越來越是INTERNET上寶貴的資源。傳統的定長掩碼（FLSM）編址方式已經被變長掩碼（VLSM）編址方式和無類別域間路由（CIDR）取代，因此，現在已經沒有了傳統意義上的地址類概念。

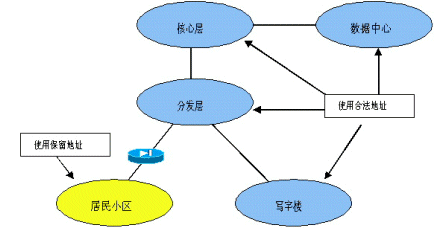

天津?qū)拵?/font>IP網絡的地址結構主要有骨干網絡、擴展層網絡、居民小區接入、寫字樓企業用戶接入、數據中心。
考慮IP地址資源有限，因此，居民小區接入用戶量大，地址使用效率低，因此在居民小區部分采用RFC 1519規定的保留地址，建議采用10.0.0.0。在每個小區的出口處配備地址轉換設備，實現保留地址和合法地址之間的轉換。
四、域名規劃
由于CNNIC即將放開.cn下的域名申請限制，故建議天津?qū)拵ЬW(wǎng)申請域名為 ：tjwbn.cn，意為：TianJin Wide Bandwidth Network 。在此域名下塘沽寬帶網的域名為：tg.tjwbn.cn 。
域名服務器選擇SUN E450承擔。
五、關于 Cisco ADSL解決方案
Cisco ADSL解決方案包括一套綜合的用戶端CPE產品和中心局CO 端 產品，并結合Cisco在第二層及第三層業務方面的傳統實力，提供了完整的解決方案。這個解決方案包括端到端解決方案、統一的IOS操作系統平臺、強大的多業務支撐能力、投資保護和完善的售后服務。運營商將能夠向客戶提供前沿的產品和業務，并具有向ADSL基礎設施演進的能力，以滿足未來的要求。
CO端產品為DSLAM 6260( DSL Access Multiplexer) ， UAC 6400 (Universal Access Concentrator)；CPE端產品為Cisco 677/627。
針 對 以 上 產 品 ， CISCO 同 時 提 供 完 善 的 網 絡 管 理 產 品 來 對 ， 整 個 ADSL 產 品 系 列 進 行 統 一 的 管 理 。
網 絡 管 理 產 品 為 ： CEMF (Cisco Element Management Framework) 和 DSL MANAGER 及 CONNECTION SERVICE MANAGER。
Cisco還可以向客戶提供帶業務選擇功能的ADSL解決方案。業務選擇網關可以是單獨的設備，也可以與UAC 6400一起提供。
通過業務選擇網關，客戶將能夠：為ADSL用戶提供基于web的菜單，使他們能夠舒適、方便地訪問不同的用戶；支持每一個ADSL用戶，使用單個PVC和多個PPP話路建立多個并行會話；提供卓越的按每個用戶、每個業務的使用計費的功能；用戶可以使用一個登錄口令對來訪問多個業務；推出和測試新業務；在閑置超時后，暫停用戶的話路，從而優化了網絡資源。
六、網絡管理
全網業務管理中心網絡的網絡設備由Catalyst 2948G雙備份、Cisco PIX Firewall 525 雙備份雙備份組成，構成高可靠性網絡系統。
兩臺Cisco PIX Firewall在保證內部業務系統安全運行的同時，采用Stateful Failover的方式工作，確保整個系統的可靠性，當一臺Cisco PIX Firewall出現故障時，另一臺可以平穩接管幾乎全部的工作（僅有少量的連接會終斷）。Cisco PIX Firewall 5.2版本支持三塊千兆的網卡，保證將來向千兆網絡的平滑升級。防火墻外部連接到天津?qū)拵?/font>IP網數據中心的Catalyst 6509交換機上。
兩臺Catalyst 2948為與之相關的服務器提供高的吞吐率。兩臺交換機采用互備份的方式工作，采用GE互連保證交換機的工作平穩切換。
整個網絡系統配備網管工作站兩臺；配備Cisco Resource Manager Server服務器一臺；配備ISS Engine服務器一臺；配備ISS Scanner服務器一臺；配備ISS Console控制終端一臺；配置Infranet計費應用/用戶驗證服務器兩臺；配置Infranet數據采集機一臺；配置ORACLE數據庫服務服務器兩臺；配置一臺FC磁盤陣列，做數據存儲。
網絡節點和拓?fù)涔芾聿捎?/font>HP OpenView Network Node Manager管理模塊；網絡性能管理采用HP OpenView Net Metrix管理模塊。HP OpenView NNM主要管理網絡拓?fù)浣Y(jié)構、節點設備及其配置， Net Metrix/UX則可監視網絡上所運行的動態業務流情況，從而為網絡的日常運營、報告、故障排除和容量規劃提供有價值的性能統計和數據包信息。
對操作系統、數據庫及關鍵應用系統的管理，我們采用業界領先的HP OpenViewIT/Operations（IT/O）建立本網的系統、數據庫及應用管理平臺。IT/Operations內部包含了網絡管理模塊 Network Node Manager。
HP OpenViewIT/Operations是一個先進的操作和問題及故障管理解決方案，用于管理及維護分布式、多供應商IT環境的正常運行。該產品提供集中和分布式管理功能，可使用戶積極地監視和管理網絡、系統、應用程序以及數據庫的各個方面。智能的HP OpenViewIT/Operations代理可以在被管理的系統上進行預配置，能夠在不與中央管理控制臺進行交互的情況下迅速解決問題，這是邁向自管理系統的重要步驟。
采用HP OpenView PerfView, MeasureWare,Glance Plus可對各類主機的性能進行監控，以便更好地利用系統資源。HP OpenView PerfView和 MeasureWare Agent軟件從用戶的角度監視關鍵客戶機/服務器的性能，允許管理員將服務級目標與實際應用程序性能進行比較。
對數據庫管理功能實現，我們主要采用HPOpenView數據庫管理模塊Smart Plug-In for Oracle。
配置管理功能的實現，我們推薦采用HP OpenView IT/Administration。
HP OpenView IT/Administration為UNIX和PC環境提供了統一的系統管理，使用IT/Administration可以控制并配置大量的多機種系統。IT/Administration為在不同的平臺上集中運行各種系統管理工作提供了單一直觀的界面。
對于其他類型的應用系統的管理，HP OpenView提供多種方法來實現一體化的、集成的網絡、系統、數據庫及應用的管理解決方案。
(1)通過HP OpenView系統管理平臺IT/Operations管理應用系統
(2)通過IT/Operations提供的ApplicationInterface（API）收集應用的信息、管理應用系統
(3)在IT/Operations管理平臺之上插接相應的管理應用的插接模塊
(4)采用HP OpenView提供的開發工具集定制相應的應用管理模塊
HP OpenView支持基于JAVA界面的遠程監控管理功能，使得網絡和系統管理員能夠在任何一地登陸到管理平臺上對網絡和系統進行監控。為保證管理信息的安全性，可以根據需要，依照管理員的工作經驗不同建立不同權限和管理范圍的管理用戶，如網絡管理員和系統管理員，或管理員和操作員等。當以不同用戶和密碼登陸到管理平臺上時，所出現的管理界面和管理范圍會由于權限不同僅顯示可以管理和監控的管理內容。
HP OpenView IT/Operations本身采用DCE－RPC安全通訊機制，以保證網管系統本身的安全性。
對于Cisco公司的網絡設備，如路由器、交換機等產品，我們建議在HP OpenView Network Node Manager之上集成Cisco公司的網絡設備管理模塊CiscoWorks2000，進行網絡設備的監視及配置管理。
七、認證及計費
在本次方案中，我們選用Portal公司的Infranet系統作為天津?qū)拵?/font>IP網的計費/認證系統，本軟件完全能夠滿足工程對IP基本業務的計費和用戶管理的要求。
按照要求，撥號用戶使用目前天津163/169的計費系統，將寬帶用戶單獨在塘沽設置一個計費中心計費。
安裝完成后的用戶管理和計費系統如下圖所示：
圖中每一個方框代表一臺物理機器，系統安裝完全體現Portal公司Infranet系統模塊化的體系結構：
硬件平臺呈3層結構，分別為應用層、Infranet計費和用戶管理層以及數據庫層。
Infranet平臺的四層客戶/服務器結構分工如下圖所示：
圖 四層體系結構
這個計費/認證系統是基于事務處理的“綜合性實時”系統，可以實現如下功能：
實時創建/撤銷/暫停帳號，用戶能夠在開戶后立即使用業務，一旦被禁止又將立即無法訪問任何業務；實時計算用戶訪問費用；控制同時通話個數，如，定義為同時允許2個通話，則不允許第3個通話；實時斷線的預付卡業務，對于可充值卡，隨時交款隨時啟用；實時“按需出帳”，隨時為用戶打印出到目前為止的帳單；實時更改價格模型；實時更新業務，如，原有的卡帳號只能打電話，增加Internet業務后，用戶不需要做任何改動，立即可以上Internet網訪問；實時Web自服務，用戶在任何時刻查詢到的都是最新和最正確的訪問數據，更改任何信息都是實時生效；實時信用查詢，防止惡意訪問，若用戶已經達到信用限制，將拒絕訪問；實時的活動跟蹤，記錄系統運行狀況。
同時，這個系統是充分可擴展的“無限性”系統，可以實現以下一些功能：
首要的，平臺不可以限制用戶量的大小，用戶數應該可以達到，數以十萬、數以百萬、數以千萬，甚至更多；平臺不可以因為系統升級而頻繁當機；平臺不可以存在單點故障點，不可以成為整個系統的瓶頸；平臺不可以限制ISP的業務類型和業務策略，應能夠適應ISP業務的不斷發展，提供對多業務的支持；平臺不可以限制價格策略的變化，也不可以限制多種業務捆綁銷售時的價格捆綁策略，且應易于修改；平臺不可以限制系統與外部系統和外部應用的結合，如，與多種接入方式的結合，與多種網關的結合，與多種Email系統的結合，與多種銀行系統的結合，與多種數據庫系統的結合。
在這樣的平臺上，ISP才能夠按照自己的業務模式和商業策略設計自己的市場藍圖，自由的發揮自身的優勢，不受任何來自系統的限制。
