VV-SYS--華為3Com融合媒體解決方案

2004/10/28

　　VV-SYS是華為3Com公司面向行業及企業市場推出的融合媒體解決方案。在滿足視訊及語音會議需求的同時，可以根據企業特點提供多種特色業務，充分滿足企業用戶一網多用的需求。VV-SYS以立體、融合的網絡構建方式，整合內部視頻、語音、數據資源，實現視訊會議、電話會議、可視電話等多媒體業務，實現業務自動化、管理統一化、使用簡單化，使企業資源得到充分利用，效率得以迅速提高。

　　一、VV-SYS的系統構成

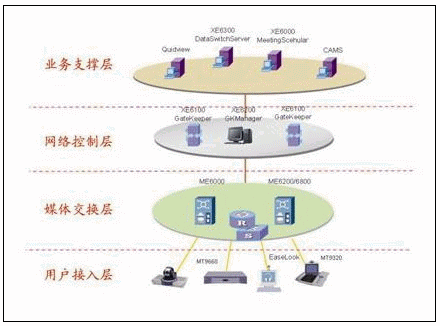

　　VV-SYS解決方案由用戶接入層、媒體交換層、網絡控制層及業務支撐層四個層次構成，如下圖所示。


　　用戶接入層

　　用戶接入層完成所有參會者的接入，主要由終端系統及外圍設備構成，主要包括音頻/視訊終端以及攝像機、麥克風、電視機等外圍設備。

　　終端的作用是將某一會議點的實時圖像信號、語音信號及相關的數據信號進行采集、壓縮編碼、多路復用后經傳輸線路送到媒體交換設備，如MCU(Multiprotocol Control Unit，多點控制單元)；同時將從傳輸線路上接收到的媒體信號進行分別解碼處理，還原成會場的圖像、語音及數據信號；終端還要將本端的會議控制信號(如申請發言、申請主席等)傳送到MCU；同時還需執行MCU對本端的控制指令等。

　　華為3Com提供各種規格的視訊終端，包括：

　　Quidway MT9660系列群組型視訊終端：包括多種型號，可支持2M、768K等多種接入速率，支持IP、E1及ISDN等多種接口，可根據會場規模、線路資源及會議需求靈活選用。

　　Quidway MT9320寬帶可視電話：一款多功能話機，同時支持PSTN電話、IP電話及視頻通信等多種功能，可滿足用戶隨心所欲的多媒體溝通需求。

　　Quidway EaseLook PC型視訊終端：一款軟件終端，通過軟件方式完成視頻及音頻的編解碼處理，可安裝在PC上，同時配合自帶的適配器，可以保持用戶的使用習慣。

　　用戶接入層還包括終端外圍設備，主要包括攝像設備、顯示設備、音頻輸入/輸出設備等，攝像設備通常由帶云臺的主攝像機、輔助攝像機和圖文攝像機等組成。主攝像機通常用于攝取與會者的面孔等主要部分；輔助攝像機用于攝取主會場廣角場面；圖文攝像機(也通常稱為視頻展示臺)用于攝圖片、小型實物、文件等靜止畫片或物體。

　　媒體交換層

　　一般來說，點對點的語音/視頻通信不需要媒體交換設備的參與，當有三個或以上的通信參與方時，就必須有媒體交換設備的參與。媒體交換層是多媒體系統中的核心部分，完成各種媒體流的處理，如按照國際標準H.320與H.323系列中對MCU的建議，實現視頻和音頻的混合與交換，實現所有會場的控制等相關功能。

　　作為業界視訊解決方案最完整的廠商之一，華為3Com提供多種規格、系列化的MCU設備，包括Quidway ME6000 系列IP媒體交換機和Quidway ME6200/6800混合接入媒體交換機。

　　ME6000系列IP媒體交換機是一個多業務、高穩定、易操作維護的開放式視訊系統，不僅實現了H.323中定義的MCU標準功能，包括MC(Multipoint Controller)、MP(Multipoint Processor)及標準的T.120數據會議等，同時通過與業務支撐層的配合，可支持資源統一調度、業務統一管理等多種特色功能。

　　ME6200/6800提供完備的寬窄帶一體化解決方案，可同時支持ISDN、PSTN、DDN和IP等多種線路類型的接入，不需要外置的網關等設備，實現H.323、H.320設備在一臺MCU上全部完成。具備視頻協議/速率適配功能，允許不同協議、不同速率的終端加入同一會議，提高了對網絡的適應能力。

　　ME6200/6800具備電信級的可靠性：采用標準的全交換體系及背板高速總線結構，功能單板和電源等采用負荷分擔技術，將系統的負荷合理的分布到整個系統中，從而降低對局部系統的沖擊，可以有效的提高系統的穩定性。支持主備倒換技術，當主用系統出現故障時，將自動迅速切換到備用系統，終端側不會感覺到切換過程，保證業務的平穩運行。

　　網絡控制層

　　網絡控制層完成包括視頻及音頻在內的所有媒體通信的呼叫控制管理服務，最核心的功能是地址翻譯，如將呼叫號碼翻譯為IP地址等，除此之外，網絡控制層還完成帶寬管理、路由管理、呼叫控制等多種功能。

　　網絡控制層包括Quidway XE6100 GateKeeper和Quidway XE6100 GK Manager。

　　XE6100 GateKeeper是網絡控制層最主要的設備，完成網守功能，如地址解析、節點接入網絡控制、呼叫管理、帶寬管理、路由管理等。

　　XE6200 GKManager網守管理臺是XE6100 GateKeeper的管理組件，可以同時管理多臺XE6100 GateKeeper，對每個XE6100 GateKeeper的注冊鑒權、帶寬管理、路由策略、區域分配、特服號、坐席等業務參數進行配置，同時監控XE6100 GateKeeper的業務運行狀態，包括節點注冊、節點呼叫、RAS信令、主備倒換等狀態。

　　業務支撐層

　　實際上，通過視訊終端、媒體交換機及網守的簡單組合已經可以實現一個視訊會議系統的基本功能了。但是這樣的系統只能說是一個可用的系統，無法實現簡單管理，方便使用，很難稱之為真正的商用視訊系統。交互性和智能性是當前視訊系統發展的一個重要方向。

　　VV-SYS的業務支撐層大大增強了視訊系統的交互性和智能性，業務支撐層包括Quidway XE6000 MeetingScheduler會議調度系統、XE6300 DataSwitchServer數據會議系統、QuidView網絡管理系統和CAMS綜合訪問管理系統。

　　Quidway XE6000 MS會議調度系統是其中最主要的組件，負責管理多臺ME系列媒體交換機，完成視訊系統資源和業務的集中管理，完成參數配置、會場管理、會議管理、資源調度、DC(Data Conference)管理等豐富的管理功能，還能與華為3Com公司的其它組件配合完成多種智能業務，如主叫呼集、會議控制、特服號解析、分級拓?fù)浣M網等等。

　　Quidway XE6300 DataSwitchServer完成數據會議的調度和接入功能，為H323多點會議提供數據會議功能，包括：文本交談、電子白板、文件傳輸、應用共享等功能，從而實現數據、語音及視頻的融合。

　　隨著視訊系統應用的不斷擴展，應用對象的不斷普及，對交互性要求的不斷提高，視訊系統正逐步向著一個高度智能化的網絡轉變。正是這些智能化業務，使得視訊系統在功能越來越強大的同時，使用卻越來越簡單便利。

　　二、方案特點

　　華為3Com長期致力于IP領域的發展，經過10多年不懈的努力，已經擁有了業務完善的IP網絡解決方案，成為IP領域的領導廠商之一，也是目前業界唯一能夠真正提供三網合一解決方案的廠商。基于對IP技術的深刻理解及對用戶需求的準確把握，華為3Com的VV-SYS融合媒體解決方案具備以下的特點：

　　1、一網多業務，深度融合

　　VV-SYS是一個深度融合的立體通信網，為語音和視頻提供相同的業務支撐層面、相同的網絡控制層、相同的媒體交換平臺和可以互通的語音、視頻終端，數據、語音、視頻融合于同一網絡之中，電話用戶也能加入視頻會議中，數據信息與音頻視頻信息同步傳輸，滿足多媒體應用需求，提供更多的交流方式。通過VV-SYS一套系統，即可提供以下功能：

　　多方視頻會議；

　　多方音頻電話會議；

　　多方視頻和音頻電話混合會議；

　　內部IP電話功能，并可實現與PSTN電話的互通；

　　內部可視電話功能，實現點對點的可視通信；

　　提供內部數據會議平臺，實現多方的數據共享、在線協同工作等；

　　網上流媒體功能，可對視訊會議、電話會議進行實時直播、存儲以及提供選擇點播，還可利用流媒體系統為企業員工提供業務培訓、生活?yuàn)蕵返确⻊?wù)。

　　2、支持主叫呼集，操作簡便

　　VV-SYS是一個高度智能化的網絡，安裝方便、維護和使用簡單，支持主叫呼集業務，用戶使用電話本，不需要預定會議和IT維護人員的干預，就可以直接從終端上召開多點視頻會議，大大方便業務使用，使隨時召集會議成為可能。具備完善的會議控制功能，會議控制過程包含了整個會議過程中用到的動作：廣播會場、點名發言、靜音、閉音、會場觀看、自由瀏覽、設置多畫面、增加和刪除會場、結束會議等。所有控制都可通過終端系統的遙控器簡單操作，從而可以真正實現讓用戶 "像打電話一樣方便的使用視訊業務"。

　　對于其他廠家的H.323終端，可以通過和eMe軟件的配合來完成智能的會議控制。

　　3、視音處理功能強大

　　支持H.261、H.263、H.263+、H.264等多種視頻編碼，同時支持CIF、QCIF、4CIF等多種圖像格式，畫質清晰流暢。支持G.711、G.723、G.728等多種語音壓縮編碼，采用AGC、AEC、ANS等專業技術處理，保證了語音通話質量清晰、純正。能自動根據網絡狀況調整為最適合的語音處理算法，保證語音質量的同時又給圖像留有足夠的帶寬。具有業界最強大的多畫面功能，可以提供2、3、4、6、8、9、13-1、13-2、16等多格式多畫面，且單畫面和多畫面能夠自由切換，增強會議效果。

　　4、高度智能化

　　VV-SYS具備強大的業務支撐層，可提供多種智能業務，如統一資源調度、主叫呼集、自動級聯管理、特服號業務等。XE6000MS會議調度系統是VV-SYS最重要的智能化組件，可將所有MCU作為資源進行統一調度，根據最優的MCU級聯路徑，自動完成MCU資源的選擇，完成會議調度。支持自動級聯管理，多個MCU級聯設備上的會議管理可由會議調度系統自動完成，不需人工直接操作MCU。

　　實際上，隨著視訊系統應用的不斷擴展，應用對象的不斷普及，對交互性要求的不斷提高，視訊系統正逐步向著一個高度智能化的網絡轉變。正是這些智能化業務，使得視訊系統在功能越來越強大的同時，使用卻越來越簡單便利，幫助用戶實現"天涯若比鄰"的溝通夢想。

ChinaByte(e.chinabyte.com)
