研華提供PICMG1.3全面的解決方案

2006/11/16

　　臺灣，臺北，2006年11月9日。研華已經構建完成了通過ROHS認證的全面的PICMG1.3解決方案。通過多種無源底板搭配，全系列的機箱，設備驅動程序和操作系統，在單板電腦市場繼續加強其領導地位。PICMG1.3采用了最新的PCI Express技術，提供了超過10GB/s的I/O帶寬，較之以前的PCI帶寬提升了20倍之多。這些最新的技術，結合研華的優秀兼容性和穩定性，能給客戶下一代的服務器平臺，工作站和嵌入式平臺的解決方案。

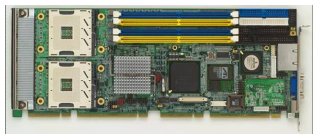

雙處理器PCE-7120

　　通過采用PCI Express技術，PICMG1.3平臺大大增強了平臺的帶寬和處理能力。并且通過PCI－E轉PCI/PCI-X的橋接芯片，也可以兼容傳統的PCI/PCI-X卡。研華的SHB Express單板電腦和無源底板覆蓋從高端服務器到桌面圖形工作站級的市場。研華PCE－7210是一款支持最高3.6GHz的雙Intel® Xeon® /Xeon LV 處理器的服務器級別單板電腦。而PCE－5120面向主流桌面或圖形工作站級市場，支持LGA775雙核Intel Pentium® D/Pentium 4 and Celeron®處理器，最高頻率3.6GHz。采用Intel945G芯片組，支持最高4GB的DDR2 533/667MHz內存，并且通過PCI－EX16槽的提供，可以支持PCI－EX16槽。

　　研華在PICMG1.3方案上也提供廣泛的無源底板供客戶選擇，這些無源底板從4槽到20槽，允許多種靈活的配置PCI－E（X1，X4，X8和X16）并且通過PCI－X和PCI總線也對用戶先前的投資做出了保障。對于那些需要客制化的產品，研華具備的專業設計能力可以在短期內給客戶裁剪出一套無源底板方案。此外，PICMG1.3規范的特點也使得SHB Express無源底板和CPU卡可以兼容現有的PICMG1.0機箱，一來可以保證客戶的投資，同時也有廣泛的1U到7U的上架式機箱和壁掛式機箱供市場選擇。研華也在研制適用于SHB Express技術的新機箱。

　　研華的核心競爭力是構架全面的，高度整合的計算機平臺。通過統一的PIN定義和I/O端口位置，可確保系統的兼容性和擴展性。工業級的機構設計提供了冗余的系統保護。例如對SHBCPU卡提供了抗振動的保護，在CPU卡的系統風扇上設計成一定的斜度，因此同機箱的風扇搭配起來使用可以提供更好的冷卻效果。這些設計上的特點增加了MTBF（平均無故障時間），擴展了系統平臺的壽命，降低了用戶的TCO（總體擁有成本）。

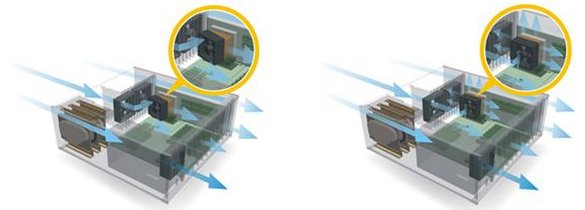

　　　　　　　　增強的系統散熱設計 　　　　　　　　傳統的系統散熱設計

　　除了提供完整的PICMG1.3架構的系統解決方案外，研華還對我們的產品提供了廣泛的兼容性測試。這意味著用戶可以將其需求集中在單一的一站式處理，因此縮短了他們的開發時間并節省了成本。通過應用SHB Express標準的優勢和最新的I/O技術，研華可提供給客戶覆蓋市場的全面的解決方案，包括醫療視頻設備，視頻監控平臺，電信，交通控制中心，軍事、航天技術，存儲設備和工程自動化。

　　PICMG 1.3簡介

　　PICMG 1.3 又稱為SHB Express™，它主要定義了如何將PCIe的信號透過金手指接口由主機板(SHB – System Host Board)傳送到背板(Backplane)上。

　　透過這樣的接口，背板可以直接支持x16， x8， x4， x1的PCIe 擴充槽．搭配上不同功能的PCIe 芯片，背板可以做出多樣的組合．例如PCIe to PCIe Switch芯片，背板可以衍生出更多的PCIe擴充槽．或者是透過PCIe to PCI-X Bridge 芯片組背板可以提供PCI-X的擴充槽．當然還有PCIe to PCI Bridge 的芯片可以提供給背板設計者做選擇。

　　除了PCIe 之外，PICMG 1.3 也導入許多新的I/O接口，包含了(SATA， USB， IPMB)這些信號也是透過金手指連結到背板上。

研華科技公司供稿　CTI論壇編輯
