人行天津分行IP電視會議網淺析

朗飛 2002/04/03

　　為推進金融行業的金融電子化進程，并充分利用中國國家金融數據通信網（CNFN）的資源，中國人民銀行天津大區行于1999年建立了首個運行在CNFN上的基于IP的H.323電視會議網，實現了華北范圍內天津、內蒙古、河北、山西兩省一區一市的36家人民銀行機構的會議電視聯網。VCON公司提供的基于IP的H.323視頻會議第四代解決方案在該系統中發揮了重要作用。

　　該會議電視網要滿足會議電視，以及同時存在的數據、語音等多種業務流量及管理方式的要求。系統要保證端至端所經節點最少，時延最低，并要合理地組織和利用網絡帶寬，提高網絡效率。網絡的安全也十分重要，還要降低網絡傳輸通信成本，保證網絡業務的性能、指標。該網絡還要保證H.320與H.323的平滑過渡。

　　從會議電視技術的發展歷程來看，目前，會議電視系統的建立可以依據ITU-T較早期的會議電視標準。該標準完全建立在一系列會議電視專有的技術和標準之上，而H.323標準建立在通用的、開放的計算機網絡通信技術基礎之上，具有廣闊的發展前景。越來越多的用戶開始采用H.323技術和產品構造他們自已的會議電視系統。H.323系統在技術的先進性、功能的完善性、操作的方便性、系統的可擴充性以及性能價格比等方面顯示出了明顯的優勢。

　　依托用戶實際采用的拓撲結構，并考慮到跨級會議電視業務量需求較小，VCON公司設計了H.323星狀級連結構的會議電視系統。由于VCON公司提供的基于IP的H.323視頻會議第四代解決方案達到了數據、語音、圖像信號的完美結合，并具有多種軟件支持功能，可以滿足人民銀行項目的需求。

　　人民銀行會議電視網絡采用了基于IP的H.323解決方案，與H.320方案相比，可以更好地將會議電視、數據、語音等多種業務融合在一起，并且能充分地利用網絡帶寬、提高網絡運營效率，建成后的網絡在升級和擴展能力方面都更加靈活方便。H.323會議電視終端設備的成本也遠低于H.320會議電視網絡的組網設備費用。

　　此會議電視網絡暫采用星狀級連結構，利用PVC傳輸，將來會逐步實現與數據、語音在同一條PVC上傳輸。由于目前天津分行的會議電視主要在天津分行與各省會地市中心支行、省會與各地市中心支行之間進行，跨級會議電視業務量較小，所以采用星型網絡結構。天津作為網絡的根節點，省會及地市作為枝節點，內蒙古、河北、山西的三個�。▍^(qū)）會城市通過金融網PVC電路與天津相連，并與所轄的地市相連。

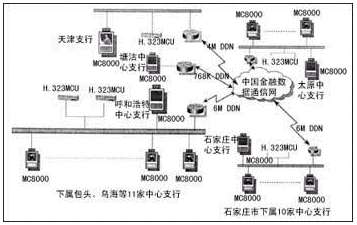

中國人民銀行天津分行電視會議網絡結構圖

　　該會議系統與H.320會議的互通可以選用以下兩種方式。其一，采用VCON公司的V.35接口L2W網關。VCON公司的L2W網關放置在天津人民銀行，其一端通過10Mb/s以太網接口連接到天津人民銀行的局域網絡上，通過TCP/IP協議實現和H.323網絡相連。另外一端采用V.35接口，通過衛星或其它通信網絡和人民銀行的H.320網絡的MCU端口相連，從而實現和H.320網絡相連。L2W為H.320/ H.323協議轉換網關，因此可以實現H.323會議電視視頻網絡和H.320會議電視網絡的互通。其二，采用AV視頻音頻模擬信號轉接。在天津人民銀行把參加H.323會議的VCON公司的視頻和音頻輸出連接到參加H.320會議的H.320會議電視終端的視頻和音頻輸入上，同時把H.320設備的視頻和音頻輸出連接到參加H.323會議電視的視頻和音頻輸入上，從而實現H.323網絡與H.320網絡視頻和音頻信號的互通。

　　本方案中采用了H.323 Gatekeeper NGK-100作為會議電視網絡管理系統。NGK-100為標準的H.323會議電視網絡管理軟件，可以運行在Windows NT 4.0 Server或Workstation上（工作站配置要求Pentium166、64M RAM、8M以上磁盤空間、TCP/IP協議、10/100Mb/s網卡）。它可以對網絡中的H.323 MCU、會議電視終端、L2W網關進行管理，包括注冊管理、地址解析、帶寬分配、呼叫控制、呼叫轉接、會議記錄等。NGK-100可以放置在天津人民銀行，對全網進行管理。如果河北、山西、內蒙古想要獨立地對自己轄區內的系統進行管理，只需分別在石家莊、太原、呼和浩特配置一套NGK-100即可。

　　此會議電視網絡建成后，除了可以提供遠程會議之外，還可以用來實現遠程教學、銀行新聞廣播等多種應用。另外，用戶還可以選用VCON公司的軟件開發包VDK進行二次開發，實現工作會議、安全監控、多媒體辦公自動化集成等多項應用。

　　在VCON的終端上，可選擇中文操作界面（Meeting Point 4.0），使用簡便。目前，MCU的操作暫時不能提供中文界面，但提供基于Web 的管理方式，操作簡單明了，用戶可以輕松控制會議，實現天津至河北、內蒙古、山西兩省一區一市和各省、區內部實時的會議電視業務。目前，在天津中心可以召開全網的電視會議，各省中心也可以召開本省范圍內的電視會議。

　　經過近三年的建設及應用，中國人民銀行天津分行實現了視訊技術在銀行的綜合應用，獲得了理想的使用效果和利益回報。據中國人民銀行天津分行相關負責人介紹，該視頻會議網自啟動以來，成功地完成了數十次電視會議及培訓，節約各項傳統會議經費3000多萬元。正是這一項目的成功實施，也促使中國人民銀行總行采用VCON設備建設了多達180多個會場的中國人民銀行全國電視會議網。
