廣東電信NGN專用承載網建設
楊宏鋼 黃鐵林 張亮 2008/03/12
一、項目背景
中國電信集團于2005年開始針對下一代轉型網絡的建設及功能開發進行全國范圍內調研。廣東電信應中國電信集團的指示，并在電信集團廣州研究院的大力支持下，充分體現全國電信范圍內的技術及業務發展潮流的領航者身份，于2005年8月開始進行全省范圍內的NGN網絡新建改造工程。
本次規模浩大的廣東全省NGN改造項目中，涉及了全省23個地市的17個大局，分期進行業務發展及規劃：首先在廣州、深圳、東莞、佛山、汕頭五個發達地市進行改造試點。中興通訊承建了廣州、汕頭兩個大NGN匯接局建設，尤其是廣州區節點，橫跨10個TG容量接入，實現了全球范圍內最大的本地話務網匯接局改造。
二、網絡結構

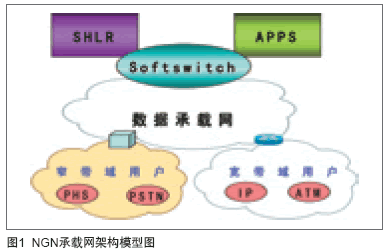

在NGN網絡智能化軟交換解決方案中，依托獨立、高效、安全、專用的IP精品網承載，同時接入CN2-PE設備，借鑒移動網絡的用戶數據屬性管理方式，引入集中數據庫SHLR（業務屬性寄存器）。SHLR初期主要存儲用戶的物理號碼與邏輯號碼的對應關系及用戶的智能業務屬性，實現全網的混合放號及智能業務的觸發，后續根據情況可將所有的用戶屬性都集中到SHLR里，實現全網用戶屬性數據集中管理和維護，在實現全網混合放號和智能業務觸發的同時，還可以依托IP精品網來實現網絡的融合（包括現有的PHS、PSTN及將來的3G的網絡的完全融合）。方案總體模型如圖1所示。
本期廣州電信按照640萬用戶（固網480萬+小靈通160萬）、60萬中繼配置，是世界最大規模的本地網。汕頭市電信按照160萬用戶（固網120萬+小靈通40萬）、20萬中繼配置。承載數百萬用戶，因此對IP承載網要求極高。
以廣州市電信為例介紹。廣州電信采取新建獨立、高性能、安全的專用IP承載網和新建NGN匯接局的方案進行網絡智能化改造，描述如下：
�。�1）將廣州本地網分成4個匯接區（延續現存的匯接區）：
東匯接區：范圍包括目前的東山（含天河地區）、海珠和黃埔開發區分局；
南匯接區：范圍包括番禺（含南沙經濟技術開發區）；
西匯接區：范圍包括目前的越秀、荔灣、芳村和白云分局（不含江村、人和、石井機樓）；
北匯接區：范圍包括目前的沙河分局的所有機樓、白云分局的部分機樓（江村、人和、石井機樓）、增城市、花都區、從化市；
在匯接方式上采用來去話均分區的網絡結構。
�。�2）新建4對獨立NGN匯接局（TG），每對匯接局覆蓋1個匯接區，NGN匯接局具備SSP功能，在NGN匯接局上完成全網100%市話詳單和智能業務觸發。原有的4對獨立匯接局交換設備替換下來后可用作全省的交換擴容和備件。
匯接區內的所有交換端局對此匯接區內兩個NGN匯接局實現雙重歸屬。
軟交換控制設備SS根據現網的用戶容量及話務量建議新建2對SS，每對SS處理2個匯接區，并互為容災備份。
現網的2個PHS的GIGW與所有的NGN匯接局（TG）開設直達電路，用于疏通PHS與固網用戶的話務。
NGN匯接局和GIGW與長途局、獨立SSP、網間接口局均開設直達電路。
NGN匯接局、GIGW全部具備SSP功能，所有端局由匯接局觸發智能業務。
�。�3）引入SHLR集中存儲全網用戶數據。SHLR與SS及PHS采用MAP＋（方案1）或MAP（方案2）對接，所有呼叫經SS送至SHLR進行業務屬性的鑒別，SS根據鑒別結構選擇呼叫路由。
這樣NGN匯接局成為全網業務中心、維護中心、計費中心、管理中心。
基于以上分析，IP承載網網絡設計需要考慮的因素：
（1）對IP承載網QoS的具體要求
- 端到端時延
- 抖動
- 丟包率
- 網絡帶寬
（2）網絡安全性
- 設備的安全性與可靠性
- 網絡的安全性與可靠性
- 網絡的內容安全性：應用服務器等
（3）IPv6支持
32位地址空間，約43億個地址，但規劃浪費較多，目前可用地址空間已經不到30％。
對發展中國家分配不公，地址問題更加突出。據統計分析，按目前IPv4地址申請的速度，2014～2018年間IPv4地址將耗盡。如果3G/NGN大量部署，則這個時間將很快提前到達（預計2006～2010年）。
（4）病毒預防和檢測機制
提高網絡容量利用率要求：對病毒過濾等。
（5）可靠性和可用性要求
- 系統必須達到或超過99.999%的可用性；
- 無故障連續工作時間：MTBF>13萬小時；
- 系統故障恢復時間：< 5 mins；
- 接口具有N:1備份，具有自動保護切換功能，切換時間應小于50ms；
- 控制和數據路徑必須分開；
- 要求設備具有高可靠性和高穩定性；
- 各種板卡要求提供遠端診斷測試功能；
- 系統必須支持熱插拔功能。
（6）可控的工程維護
集中的QoS策略、VPN、安全、組播管理網管平臺對網絡節點設備特征狀態進行監控。NGN與數據通信產品的統一網管。

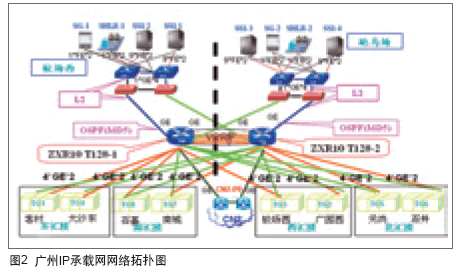

基于以上分析，采用目前主流的路由型網絡來組網，同時接入CN2-PE設備，共計采用4臺T128、24臺T64G、26臺T16C、4臺2618。IP承載網網絡拓?fù)鋱D如圖2所示。
三、方案特點
廣東電信本地網智能化建設廣汕兩地采用獨立、可靠、專用、高效、專用的精品IP承載網，主要特點如下：
高性能的網絡：廣州市電信承載網是世界最大的本地網，采用高性能的電信級設備ZXR10 T128和ZXR10 T64G；主干網絡采用千兆以太網技術，采用多條光纖直驅達到高性能的傳輸，設備間運行VRRP，兩級結構設計，使得廣汕兩地本地網智能化IP承載網是一個高性能、高可用性、高安全的專用IP精品網；
高可靠性的網絡：本期工程采用電信級設備ZXR10 T128和ZXR10 T64G，關鍵部件都采用N+1冗余配置，主鏈路采用多條光纖捆綁，ZXR10
T128和ZXR10 GER設備間運行VRRP，確保系統的可靠運行；
可擴展的網絡：充分考慮今后10G主干帶寬升級以及設備的端口類型和端口擴容，所采用的ZXR10 T128和ZXR10
T64G設備具有高擴展能力，主干帶寬不但可以升級到10G，而且設備本身還有較強的擴充能力，如ZXR10 T128還有4個擴展槽位可用；
IPv6支持：ZXR10 T128和ZXR10 T64G支持IPv6，保證了IPv4向IPv6網絡的平滑過渡；
可管理的網絡：SS10和數據通訊產品采用統一的ZXNM01統一網管平臺。
四、小結
經過本次規模浩大的廣東電信NGN新建、改造工程，中興通訊承建的廣州等九個節點的NGN大區已經成熟穩定地實現電信NGN業務的整體部署及業務實施，實現語音話務IP化，全面實施Softphone增值業務，順暢開通大客戶專線業務。廣東電信增值業務平臺全新拓展業務、各類高附加值性的業務已經具備了得以實施的基礎。
中興通訊本次全力助航廣東電信NGN下一代網絡建設和規劃，為廣東電信后續的業務拓展、客戶發展起到了至關重要的作用，并對后續雙方的戰略合作進一步深化打下堅實的基礎。
