九華互聯校園網絡監控方案
2005/04/27
背景介紹
我國正處在一個高速發展的歷史時期，教育興國是我國的一項基本國策，全社會都對教育事業投入了極大關注和巨大的人力物力，教育由原來的學分教育、知識教育向素質教育轉變。這些都對教學工作提出了更高的要求，學校等教育業者采取了很多措施改進教學手段，其中，新興電教設備的采用（如校園網）成為一個必不可少的部分。許多學校都建成了自己的校園網，但其利用潛力遠未開發。校園網只用來做計算機課程的教具，而網絡的根本特性如傳播、復制、存儲、共享等功能還未能充分運用。學生是受關愛的群體，家長和社會各界都對他們的健康成長和人身安全、人格尊嚴、人身權利等給予了極大關注。而現實社會又是紛繁復雜的，各種不同人格、性格的學生、教師同處在一個擁擠的空間內，很容易發生各種矛盾和意外。在已發生的意外中，由于事發突然，往往沒有足夠的現場證據遺存而由學校承擔無限責任。而各種不規范的言行尤其是教師的言行之所以發生，缺乏監督是一個很重要的誘因。全面的素質教育，要求學校更加全面地了解學生和教師的狀況，及時地發現問題，并能對某些偶然事件、不規范言行進行必要的研究。
概述
隨著各種新型安保觀念的引入，社會各部門、各行業及居民小區紛紛建立起了各自獨立的監控系統或報警系統。建立和不斷完善安防系統，對保護人員和設備安全、提高生產和管理效率、預防和制止犯罪、維護社會經濟穩定起到了重要作用。網絡通訊技術及圖像壓縮處理技術的快速發展，使得安防行業能夠采用最新的產品技術，通過計算機網絡傳輸視頻圖像，為實現遠程視頻監控及聯網報警系統提供高效可行、高性價比的解決方案。
由北京九華互聯科技有限公司研發的廣角網絡視頻監控系統，為遠程監控提供了全新的觀念和更廣闊的空間，實現了基于流媒體的點對點、點對多點、多點對多點的遠程實時編碼組播（廣播）和監控、遠程遙控?cái)z像機的功能。廣角視頻監控系統擁有強大的用戶管理功能、良好的兼容性、方便的可擴展性、分布式管理等眾多優點，完全能夠替代傳統的模擬CCTV系統和數字DVR系統，并且在更多、更大的范圍內創建并激發全新的行業應用模式。
廣角網絡視頻系統提出了全面全時跟蹤教學活動的概念，利用計算機視頻處理技術，為各位校長提供了輔助解決上述問題的技術手段。隨著計算機多媒體技術的不斷發展，計算機網絡處理音頻視頻的能力越來越強，而軟硬件價格越來越低。結合校園網，可以實現多媒體數據流在網絡上的定向傳輸、廣播傳輸、記錄和檢索等功能，這些技術特性在校園內有廣闊的應用范圍。充分利用這些技術手段，校方能夠及時全面客觀地了解學生、教師的活動，為組織教學、管理等工作帶來極大便利。
用戶需求
- 實現電子監考，杜絕考場舞弊現象
- 對校園重點區域?qū)崿F(xiàn)實時監控
- 教務處可以通過監控了解課堂情況
- 讓遠程教育、遠程管理成為現實
- 以最簡單的方式提供高速圖像傳送
- 讓校園保安管理更具效益
- 同時在互聯網上設立多個監視平臺
系統功能
- 支持遠程監控、多監控中心、分級監控和分布式監控
- 同時支持各種網絡視頻編解碼協議
- 同時支持多廠商硬件編碼器（視頻服務器和網絡攝像機）
- 支持多達上千個視頻編碼器和網絡攝像機
- 提供全屏、4、6、9、16多種畫面實時顯示
- 支持多種云臺、鏡頭控制協議
- 支持鏡頭分組輪巡、預置位的輪巡
- 實現運動檢測報警和聯動報警，可遠程設定運動圖像的變化區域和靈敏度
- 觸發錄像、定時、手動等多種錄像管理
- 靈活的錄像計劃設置
- 提供兩極密碼保護、安全認證和水印技術，保證圖像信息的安全
- 支持圖像抓拍功能
- 支持流的負載均衡
- 采用先進的音頻壓縮技術，支持雙向語音
- 網絡化分級電子地圖
- 具有與其它信息系統集成的開放接口
- 前端設備的分級、分組管理
- 用戶的分組和權限管理，有0-255個控制權限等級
- 可連接控制其它設備，如視頻矩陣、畫面分割器等
- 前端設備的IP、端口、云臺編碼協議、視頻編碼格式等參數設置
- 支持電視墻顯示
- 系統狀態信息顯示
系統特點
與傳統的閉路電視和數字監控系統相比，廣角網絡視頻監控系統具有一些獨特的優勢：
- 先進的嵌入式技術，穩定性高
系統采用先進的具有嵌入式操作系統的視頻服務器，支持MPEG-1、MPEG-2、MPEG-4、M-JPEG等多種視頻標準
- 網絡化實時監控
在任何可以接入網絡的地方都可以實現遠程實時監控；
- 網絡化存儲
系統可以實現本地、遠程的錄像存儲和錄像回放；
- 高清晰的視頻圖像
系統所采用的自適應高性能流媒體服務器設備，圖像清晰可達Full D1（704*576）、實時性好，根據網絡帶寬情況，傳輸速率可以在1－25幀/秒間自適應調整；
- 系統的兼容性
能夠和傳統的CCTV設備緊密結合，云臺控制協議，與環境監控系統、門禁系統等互聯后，系統可完成復雜的報警聯動；
- 開放的編碼標準
支持多廠家的音視頻編解碼標準（MPEG-1、MPEG-2和MPEG-4，H.261、 H.263、 H.264和M-JPEG標準）；
- 方便使用、操作管理簡單
無需安裝客戶端軟件，直接通過WEB下載控件，登錄服務器進行遠程監控和遠程管理；
- 報警控制管理
實現運動檢測報警和聯動其他報警設備，可遠程設定運動圖像的變化區域和靈敏度；
- 完整的管理功能
可建立多監控中心對本地和遠程變監控前端進行實時分級監控，用戶可多級、分組管理，監控前端可分成若干監控組，以1/4/6/8/9/16分屏方式顯示，組內攝像機可自動輪巡，每個攝像機還可預置位輪巡，切換時間可以任意調節
- 采用分布式技術的應用，適合大規模的運營
采用分布式的運營方案，可以把流媒體服務器放在帶寬資源比較便宜的地域，節省大量在租用帶寬資源上的投資。也可以在各個地區安放二級流服務器。提高整個系統的容錯性和靈活性，并可以采取就近原則為用戶服務，還可以分散運行風險和投資。
- 負載均衡
負載均衡技術及時、準確的把握節點負載狀況，并根據各個節點當前的資源使用狀態動態調整負載平衡的任務分布。負載均衡服務器將用戶的監控視頻需求發送給負載最輕的視頻服務器上，有效的利用了帶寬和服務器資源。
- 錄像保護
通過安全認證和水印技術保證錄像的真實性，以防錄像被修改；
- 系統安全可靠
利用網絡安全技術使信息更安全、可靠，支持網絡VPN 隧道的加密數據傳輸，使得視頻圖像在遠程監控時更加安全；
- 組網方便
系統可以在現有的任何網絡中完成各種監控功能，根據網絡帶寬的變化，視頻流可自動調節；
- 可擴展
具有與其它信息系統集成的開放接口，能夠持續平滑升級和擴展，降低對系統的整體投資成本。

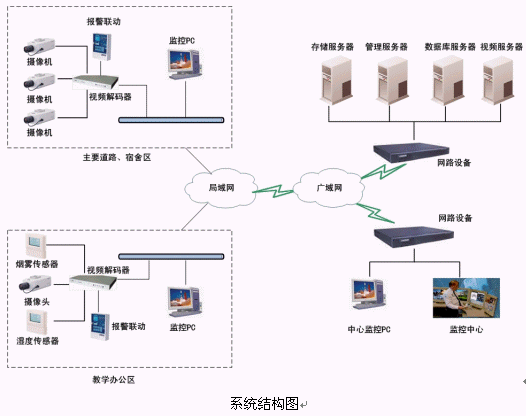

系統組成
廣角網絡視頻監控系統由監控前端、網絡通信平臺、管理服務器、監視系統組成。
廣角網絡監控系統是一套完全基于IP網絡，采用Browser/Server結構設計的網絡視頻監控系統，代表了目前國內遠程視頻監控系統的先進水平。
監控前端包括模擬攝像機、視頻編碼器、網絡攝像機、報警輸入設備等。可以依據用戶及環境的不同需求，另外加配護罩、雨刷、避雷器等。廣角監控系統可以支持多種云臺編碼協議、網絡編碼協議，支持多廠商視頻編碼器。
網絡通信平臺由路由器、交換機、無線網橋、防火墻、通信線路等設備組成。通信線路可以采用多種方式：雙絞線、光纖、有線電纜、專線、幀中繼、xDSL、無線局域網、衛星、微波、GPRS、CDMA等。
管理服務器由監控管理軟件、服務器硬件、存儲服務器等組成。廣角監控管理軟件提供了完整的監控中心管理、錄像管理、報警管理、用戶認證和權限管理、服務器集群管理等功能。廣角監控管理軟件基于擁有專利的流媒體分布式處理技術，能夠在復雜網絡環境中優化視頻流的傳輸控制，提供大容量、高質量的網絡視頻傳輸和處理。
監視系統由監控終端和顯示系統組成。監控終端可采用普通的PC機，無需安裝任何專門軟件，只要使用標準瀏覽器訪問監控管理服務器，第一次訪問會自動從服務器下載一個控件。用戶使用只需輸入用戶名和口令就可以訪問視頻監控系統，并根據權限管理的設置使用系統功能。對于中心監控室，通常會配置高性能的PC機作為監控終端，并建立電視墻系統。
北京九華互聯科技有限公司供稿 CTI論壇編輯
