NGN接入網結構及其業務模型研究

曹薊光 2005/08/25

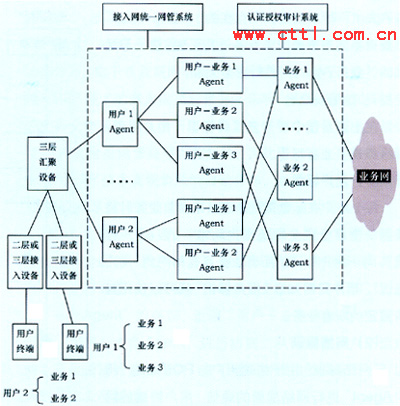

圖1位于pop點的業務交換系統

2、功能部件

上述三種Agent的各自功能如下：

(1)用戶Agent

　　每一個用戶在POP點處均有一個“用戶Agent”，“用戶Agent”動態派生，當用戶退出所有業務后，“用戶Agent”的生命周期也就終結。

　　“用戶Agent”負責與用戶進行通信(用戶與用戶Agent通過IPsec加密方式通信，而用戶Agent與其它Agent則進行明碼通信)，完成用戶的接入認證(與AAA系統)、用戶網絡標識的分配、用戶業務菜單的推送、根據用戶從菜單中選擇的業務來生成“用戶-業務Agent”。還負責與“接入網統一網管系統”進行交互完成用戶選定業務的接納控制和(或)資源預留。

(2)用戶-業務Agent

　　每一個用戶的每一個業務在POP點處均有一個“用戶-業務Agent”，其由“用戶Agent”來動態派生，用戶終止此項業務后，則其生命周期也終結，不會存在沒有“用戶Agent”的“用戶-業務Agent”，如果存在這種處于孤兒狀態的“用戶-業務Agent”，系統會定期將其終結�！坝脩�-業務Agent”負責完成用戶的業務的認證、用戶業務標識的生成與分發，代表用戶與外部業務網絡(主要是對端的“用戶-業務Agent”)交互來完成業務邏輯。

(3)業務Agent

　　在POP點處，每類業務有一個“業務Agent”，其生命周期與運營商此類業務的生命周期相同，即從運營商開通此類業務到運營商終止提供此類業務為止，因此“業務Agent”基本上是長期存在的�！皹I(yè)務Agent”負責對不同用戶的同類業務進行匯聚，統一與遠端的“業務Agent”進行業務交互。

3、編號與命名

　　在上述系統中要涉及三種標識：用戶標識、網絡標識、業務標識。

(1)用戶標識

　　每個用戶在運營商處開通(申請)業務時將獲得一個在全程全網范圍內均唯一的“用戶標識”，同一用戶申請的所有業務具有相同的“用戶標識”。用戶只需知道“用戶標識”就可以使用其所預定的所有業務。

(2)網絡標識

　　“網絡標識”用于終端用戶與POP點的“用戶Agent”進行網絡層面的通信；用戶終端的網絡標識(如IP地址)可以由“用戶Agent”為其動態指定，也可以運營商為其靜態分配，固定不變�！坝脩鬉gent”負責維護“用戶標識”與“網絡標識的”的對應關系。由于“用戶Agent”的存在，用戶的“網絡標識”具有本地特性，即不需要在網絡層面進行全網范圍內的“網絡標識”的規劃與分配。

(3)業務標識

　　“業務標識”用于終端用戶與POP點的“用戶Agent”、“用戶-業務Agent”進行業務層面的通信。通�！皹I(yè)務標識”由“用戶標識”派生而來，一般“業務標識”=“用戶標識”+“業務類型代碼”。業務類型代碼要求全程全網唯一，如對于VOIP業務所對應的業務類型標識可以為“001”。用戶不需要知道自己的業務標識，業務標識由運營商來維護，在用戶從“用戶Agent”推送來的業務菜單中選中某個業務以后了，由“用戶-業務Agent”為其動態生成業務標識。

三、基于Agent的業務模型

　　為了說明上述方案所對應的業務模式，采用圖2典型的網絡結構。

圖2典型的網絡結構

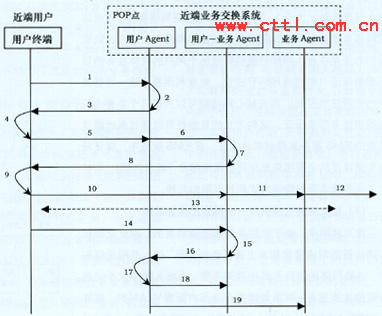

　　業務流程如圖3所示：(只畫出了近端網絡，并忽略了一些細節)

圖3業務流程

(1)用戶終端通過公共信道和公共網絡標識，通過IPsec方式向POP點的用戶Agent發送用戶標識和用戶認證消息。

(2)(3)用戶Agent通過與AAA服務器交互完成用戶的認證過程，并為通過認證的用戶動態分配網絡標識，并向用戶Agent推送用戶預定的業務菜單(個性化菜單)。

(4)(5)用戶在業務菜單中選擇特定業務。

(6)用戶Agent根據用戶所選擇的業務派生“用戶-業務Agent”。

(7)(8)用戶-業務Agent為用戶分配業務標識(業務標識=用戶標識+業務類型代碼)，并向用戶終端發送業務初始化信息。

(9)(10)用戶終端進行業務初始化所做的準備，并向用戶-業務Agent發送后續業務信息。

(11)用戶-業務Agent根據業務種類的不同將用戶終端發送的業務信息中轉到其對應的業務Agent。

(12)業務Agent收集了一定時段內所有相關“用戶-業務Agent”的業務信息，進行必要的聚合以后，統一向外部的業務網絡發送。

(13)用戶終端(近端)通過“用戶-業務Agent”和“業務Agent”與遠端用戶終端所對應的“用戶-業務Agent”和“業務Agent”進行后續的業務通信，完成業務邏輯。

(14)業務邏輯完成以后，用戶終端向“用戶-業務Agent”發送業務終止信息。

(15)(16)“用戶-業務Agent”回收資源，清掃現場，并向“用戶Agent”反饋信息。

(17)(18)“用戶Agent”終結“用戶-業務Agent”。

(19)“用戶Agent”通知“業務Agent”清理其中所包含的與本次業務相關的業務信息。

四、技術特點

上述基于Agent的接入網及其業務模式具有以下特點：

　　(1)通過在POP點引入基于Agent的業務交換系統，打破了傳統IP網絡的端到端透明特性，運營商通過“用戶Agent”“業務Agent”在IP網絡中引入了UNI、NNI和SNI接口，避免了用戶對外部網絡和業務系統的直接訪問，提高了網絡的安全性。

　　(2)由于業務Agent的設置，用戶只能訪問運營商為其定制的、用戶預定的服務(用戶Agent為其推送業務菜單)。并且通過“用戶-業務Agent”實現對用戶的個性服務，有效避免了運營商只成為比特管道的提供者。通過網絡與業務的綁定，實現對傳統電信理念的回歸，形成良好的盈利模式。

　　(3)可以更好的支持SLA。由于用戶Agent的出現，用戶終端可以與用戶Agent配合完成網絡性能檢測功能，從而為用戶提供檢驗SLA的必要手段，有利于SLA的推廣。

　　(4)在用戶終端與用戶Agent之間可以通過IPsec對數據進行加密。從而提高了接入網絡的安全。由于業務交換系統中的各個Agent之間都是可以相互信任的實體，屬于一個信任域，因此可以采用明碼傳送。

　　(5)實現了網絡與業務的可規劃。在這種模式中只為用戶提供帶寬固定的業務，而且某個POP點處的業務種類和用戶數量都是可以預知的，因此便于對業務進行規劃(每類業務支持的用戶數、每個用戶的業務數均是可控的)，自然也為網絡的規劃與設計帶來了方便。

　　(6)通過用戶Agent可以對用戶的上行流量按照SLA限速，通過“業務Agent”對下行流量進行限速，從而一定程度上避免用戶業務對接入網資源的無限占用。

　　(7)為了在接入網對用戶提供針對具體業務的服務質量保證機制，用戶從“用戶Agent”處獲得“網絡標識”，并選定了業務類型以后，可以向“用戶Agent”發送導航包。在導航包中包含“用戶標識”和具體選定業務的帶寬需求，沿途的二層和三層設備對這種導航包進行單獨處理，并附著必要的設備能力信息，發送到用戶Agent。用戶Agent利用這些信息來判斷沿途設備是否能夠滿足這種業務所需的帶寬。從而實現用戶業務的接納控制。但是在這個過程中要對二層和三層設備進行升級，并要求其支持資源預留(如RSVP協議)和統一的接入網網管。

　　(8)由于用戶的所有業務均要通過“用戶Agent”、“用戶-業務Agent”、“業務Agent”，這些Agent可能成為網絡瓶頸。為了避免這種情況的發生，可以將P2P技術引入到Agent的實現中，實現多個設備對負載的均攤。目前互聯網上流行的P2P技術，如BT下載等，通過“種子”的繁殖來實現負載的動態分布。由于在互聯網環境中缺乏對候選“種子”的控制手段，P2P技術的商業應用前景并不樂觀。但是在本文所提到的業務交換系統中，由于所有設備處于一個信任域中，候選“種子”完全是運營商可以控制的，因此可以在業務交換系統中采用P2P技術實現負載的自動分布。當然為了進一步提高“業務交換系統”的性能，可以考慮專用硬件的開發。

　　(9)支持“一號通”功能類似的服務，用戶只需知道運營商為其分配的“用戶標識”，就可以通過“用戶標識”與其它用戶進行通信(不需要記住每類業務的“業務標識”)。由于“業務Agent”的存在，近端“用戶-業務Agent”可以與遠端“用戶-業務Agent”進行協商，從而確定用戶所選定的業務是否雙方都能提供，在不能同時提供的情況下，可以轉到其它業務類型。

五、總結

　　本文在對互聯網理念進行反思的基礎上，通過對電信網理念的回歸，提出一種基于Agent的NGN接入網結構，在這種方式中，運營商的POP點通過“用戶Agent”、“用戶-業務Agent”、“業務Agent”的設置和網絡化，形成一種新型的“業務交換系統”，從而支持可以業務定制和預定的新型業務模型。這種探索對NGN網絡的設計與業務模型的研究有一定的參考價值。
