綜合服務和混合服務構造QoS
高悅 2001/01/11
在當今高速發展的網絡上，Internet僅僅提供了非常簡單的QoS,即點對點高效的數據傳輸，它遠不能達到企業所需的和在個人網絡中所習慣的可靠性和性能保證。在IP多址通信和實時應用如多媒體會議廣泛推廣之前，網絡基礎設施應進行改進，以便支持不同等級的服務。企業不會把重要的數據、話音和多媒體應用傳送到公共IP網絡上，除非他們得到了可預測、可測量和有保證的可靠服務。
QoS是指網絡單元擁有某個等級的、保證其傳輸和服務要求可被滿足的能力。提高QoS需要所有網絡層和每個端到端網絡單元的共同協作。因而，這樣的QoS保證實際上只能代表發方和收方鏈路上最薄弱環節的可靠程度。幸運的是，網絡產業的幀中繼和ATM技術的長期發展已產生了許多需要在IP網絡中發展QoS的機制，不僅IP能通過幀中繼和ATM網絡傳送而平衡了其QoS機制，而且IETF也能借QoS概念的變形在IP傳輸上自然地進行運作。IETF發展了兩個規定QoS性能的標準,即綜合服務(Integrated
Services,IntServ)和混合服務(Differentiated Services,DiffServ)。綜合服務和混合服務的共同協作為Internet提供了可靠的QoS。IntServ和DiffServ作為IETF的標準，目前已經得到各個大型網絡設備制造商的支持。Cisco
IOS所支持的IP QoS服務就包括這兩種類型，其它廠商如3Com、北電網絡、AVAYA（原朗訊網絡部）在其先進的網絡設備中也支持這兩個標準。
■綜合服務在帶寬預留上做文章
綜合服務（IntServ）定義了三種類別的服務。第一種是有一定帶寬、有邊界時延和確保無損耗的保證服務（RFC 2212）；第二種是可控負載服務（RFC
2211），它接近于輕載網絡中的高效服務；第三種是高效服務，它與目前各種負載條件下Internet提供的服務相似。
IntServ模式的第一個優點是根據現在和將來單點傳送和多址通信的路由選擇協議，利用預留協議RSVP(reservation protocol,RFC
2205)進行操作。由于大的多址通信用戶組成員與多址通信樹拓撲結構可能會隨時間發生改變，RSVP用發送周期性的刷新信號來保持預留路徑的狀態。如果沒有刷新信號，其狀態會自動超時并被刪除。建議案保證了網絡體系結構重要的穩定性和高效性，從而推進了網絡資源的高效管理。即使帶寬變得非常便宜，這也將是一個重要的方法。
第二個優點是IntServ保證了時延界限。如果路由器使用了加權平均排隊論（Weighted Fair Queuing，WFQ），如果能夠描述傳輸源的性能，那么傳輸數據的網絡時延將會有一個絕對的上界。這個簡單而有說服力的結果不僅適用于交換機，而且還適用于一般的路由器網絡。
鏈接共享是IntServ的另一個優點。同一個WFQ方案能夠提供可控的鏈接共享。這里服務的目的并不是為時延制定界限，而是限制鏈路上的過載共享。如果有足夠的能力，它同時還允許一些混合傳輸量的傳輸。在如今的商業路由器中，這種WFQ的使用是非常有效的。在協議類型和應用的基礎上，它被用于對傳輸量信息進行分級。
綜合服務的缺陷
IntServ最關心的問題是RSVP的可縮放性，特別是在高速主干網中。事實上，為RSVP處理和存貯路由器所需的資源總量隨著QoS流程數量的增加而成比例地增加。傳輸量測量表明多數端到端的IP連接非常短暫，而且在任何時間一個主干路由器上都有幾千個有效連接。所以，多數大帶寬鏈路上的IntServ給路由器帶來了過重的負擔。因而如果發生了拓撲結構的改變，將需要重新考慮預留。
另一個需要關心的是穩定性問題。概念上設計的TCP/IP協議相關流程狀態應處于終端系統中，這種穩定性是通向成功的關鍵之一。為資源預留而添加至路由器的流程狀態可以保持網絡協議的穩定性。但對IntServ來說，為了保持預留路徑上的狀態，RSVP必須周期性地發送刷新信號，因為如果沒有刷新信號，狀態會自動超時并會丟失（RFC
2210），因而會引起網絡協議的不穩定。
預留管道為新應用提供了動力
圖1
面臨日益增長的、各種新應用的IP多址通信和實時服務的需要，IETF綜合服務工作組已為Internet體系結構和協議提出了一個建議案RFC
1633，以便提供綜合服務，即用來支持實時和非實時的IP服務。
實時服務需要有服務保證，但如果沒有預留就不能實現這些保證。在使用端到端信令的接收方和發送方的路徑上，預留協議RSVP假定為每個需要QoS的流程預留了資源，這些流程位于每個路由器的路由段上。這需要路由器中的特殊流程狀態，它代表了Internet模型的一個重要而基本的改變，它還向路徑上的網絡單元提供了傳達應用程序的需要、以及在網絡單元和應用程序之間傳送QoS管理信息一種方法。

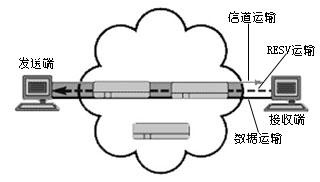

圖1說明了預留管道是如何工作的。沿著數據路徑，每個RSVP發送主機通過路由協議所提供的單點傳送或多址通信的路由下傳RSVP的路徑信息，這些路徑信息存貯了傳送中每個節點的路徑狀態。路徑狀態至少包括以前路由段節點的單點傳送IP地址，這個IP地址過去常常按確定路線一段一段地反向傳遞預留請求(Resv)信息。每個接收主機向發送方上傳RSVP的Resv信息，這些信息在路徑上的每個節點產生并保持了預留狀態。Resv信息自身最終也必須被傳送到發送主機，因此主機可為第一個路由段設定適當?shù)膫鬏斂刂茀?shù)。與傳送數據相同，路徑信息也用相同的源和目的單元地址來傳送。另一方面，Resv信息一段一段進行傳送，每個RSVP話音節點向前面RSVP路由段的單點傳送地址轉送一個Resv信息。
■混合服務在每個路由段做控制
為克服IntServ/RSVP的局限性，混合服務（DiffServ）進行了改進，使IP在網絡中可對服務差別進行測量，而不需要每個路由段的每一流程狀態和信令。服務可以是端到端的，也可以是在區域內的，它們包括那些可以滿足定量性能需求的服務（如峰值帶寬）和那些基于相關性能的的服務（如類別區分）。
與RSVP不同，除了固有的RSVP所帶來的設置成本（時間），在源和目的單元之間并沒有QoS需求的交換。短暫的流程得益于DiffServ，因為此時沒有了QoS設置成本，就大大提高了響應能力，并減少了與另一個主機的快速連接時的額外需求。
只有一小部分應用確實需要可靠和明確的QoS保證。少量優先級的網絡工程和多數的傳輸量等級與許多應用程序的適應性相聯合，它們應當能夠提供充分的必需功能。其結果是為最大傳輸負載提供了足夠的服務，并可防止低優先級的傳輸（通過簡單分級），這樣就能為需要QoS的應用程序提供所需等級的服務。
充分的服務也確保了其它的傳輸在多數時間里都能得到足夠的服務，其中也許會有一些粗略的區別。如果發生了擁塞，業務流會使它們的傳輸適應于可用資源并繼續運行，盡管此時處于低級水平的服務。它的優點是具有更高更全面的效率，可以使更多的流程以更大的簡明性、更簡單的數據-路徑機制和最少的信令支持通過。
混合服務的缺陷
圖3
雖然DiffServ具有許多IntServ所沒有的優點，但是DiffServ只是描繪了不同等級的延遲和損耗的靈敏度，它并沒有給予具體的標準或保證。它在努力解決集合相關排序的問題，如果基于每個集合的行為準則，一個傳輸量集合將得到與其它集合相關的更好或更壞的處理。
混合服務體系結構
DiffServ體系結構通過傳輸量等級的集合來達到可縮放性，這需要IP層數據包通過為DiffServ做標記來傳送。數據包被分級和標記，以便在路徑節點上接收一個特定路由段的轉發行為。復雜的分級、標記、監測以及整形操作只需在網絡邊界或主機上實施。通過服務供應策略網絡，資源被分配到業務流，這個策略對傳輸數據如何被標記進行管理，決定可否進入DiffServ網絡，以及傳輸數據在網絡中如何被轉送。鏈接的各種特性，如通過量、時延、抖動以及損耗都可以通過服務質量等級協議、傳輸量調節、網絡資源分配等模塊來進行控制和調整。
單個路由段行為(Per-Hop Behavior,PHB)是DiffServ體系結構的核心，是節點向行為集合分配資源的方法，有效的混合服務將構建在這種資源分配機制之上。當有很多行為集合與節點上的緩沖區和帶寬資源產生競爭的時候，主要關心的是有效的行為差別。通過某些緩沖區管理和數據包調度機制，PHB可在節點中實施，即通過接收數據包中的DSCP描述來選擇PHB。
■綜合服務與混合服務的協作
IntServ和DiffServ的共同發展可以推動如IP電話、視頻和各種非多媒體應用的發展。IntServ使主機能夠請求端到端數據路徑上的每個流程和可計量資源，并能夠獲得關于這些請求可接受性的反饋。而DiffServ使大型網絡具有了可縮放性。
IntServ在企業網絡的邊緣實施，在這里用戶流程可以在桌面上進行管理。這更適合于在企業內部定義QoS，因為在這里對可縮放性的考慮可以通過定義合作區域來解決。DiffServ比IntServ更易測量，根據其性能可由應用程序或傳輸路徑優先考慮。它用于企業的WAN中，并在服務供應網絡中扮演了一個重要的角色。使用DiffServ就不需再考慮IntServ/RSVP網絡的可縮放性問題。根據資源有效性和策略判定，RSVP信令的使用為DiffServ網絡提供了許可控制，并在很大程度上簡化了DiffServ的分級、策略和其它傳輸量調節組件的配置。DiffServ模式的IntServ/RSVP尤其適合于提供定量的端到端服務。桌面上的IntServ推廣主要依賴于Microsoft的RSVP實施和Windows
2000中的QoS性能。
一種混合構架已獲得了廣泛認可。它假定了一個模型，其周圍的子網絡是RSVP和IntServ，這些子網絡由DiffServ網絡互連。在這個模型中，DiffServ網絡的可縮放性擴展到了IntServ/RSVP網絡。附屬于周圍IntServ/RSVP網絡的主機為每個通過DiffServ網絡的流程資源請求互相發送信號。標準的IntServ/RSVP處理應用于IntServ/RSVP的周圍網絡內。RSVP信令可準確地通過DiffServ網絡，在IntServ/RSVP網絡和DiffServ網絡間邊界上的設備對RSVP信令進行處理，并在DiffServ網絡內提供基于資源有效性的許可控制。
如果能夠正確配置，目前QoS在IP層的巨大發展將可能使Internet成為全球通訊系統的實際通用平臺。
■產品里的兩服務
傳統的IP網絡只有盡力承載（besteffort）能力，沒有任何有效的業務質量保證機制。但隨著IntServ概念的提出，IP網上實時業務的出現，產生了IPQoS的概念。IETF也成立了許多工作組完成相關的協議，如IntServ、RSVP、issll、diffserv、rap。目前IPQoS正處在完善的階段。
目前許多骨干級路由器，如朗訊的6400系列、Cisco的12000系列、朗訊IP服務交換機IPSS 5000、愛立信的PBN系列、3Com
NBX100 LAN電話通信系統產品，都支持IntServ和Diffserv標準。
以Cisco的IP-ATM COS產品為例。

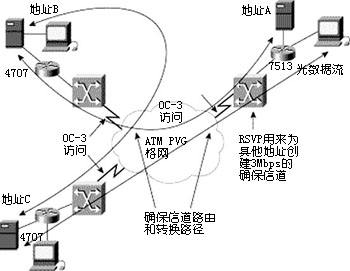

在圖3所示的網絡里，RSVP用在將ATM PVCs連至提供保證的帶寬再到存儲單元網孔。RSVP由Cisco IOS配置，支持從路由器網絡中發出的信道，通過ATM中心的仿真交通流，然后通過被確定的信道去會合地區分配的實時仿真交通流。
這個網絡圖顯示了在ATM網絡環境中IntServ/RSVP的應用。
圖4
這個例子中，OC-3 ATM連接配置上3 Mbps PVCsL連到不同的遠程位置。RSVP確保QOS從這個PVC通過當?shù)氐木W(wǎng)絡路由連到正確的使用地。
IP/ATM網絡的DiffServ（混合服務）工作原理見圖4。
網絡中心區域的作用是加速流通和混合運輸?shù)奶幹�，在那里，攜帶指定的混合服務類（DiffServ）的通信數據被劃分并服務于相關的優先權。就像是一個銀行為顧客劃分不同的出納窗口，各個窗口不同的排隊保證各種服務得到最快最好的滿足。
