IP QoS——IP網絡的核心技術

李曉東 2001/04/06

　　在過去的25年中，Internet從一個美國政府建立的研究性網絡發展成為今天全球性的商用網絡。Internet是第一個IP(Internet Protocol)的大規模應用。IP技術現在已經成為網絡話音 (Webtone)世界的基礎平臺。人們普遍認為，無論是在公用網絡還是專用網絡(如企業 Intranet)的演進過程中，IP技術都將發揮著舉足輕重的作用。

為什么需要IP QoS？

　　IP網絡上多媒體業務的出現對IP環境中的服務質量 (QoS)提出了更高的要求。通過Intel和Microsoft等公司的努力，多媒體應用已經成為PC 結構中的一個有機組成部分，推動了公用和專用網絡迅速地向多樣化的、更具挑戰性的業務組合發展。

　　Internet上的分組話音和傳真業務極大地降低了成本，使通信產業發生了徹底的變化。所有這些實時多媒體應用所需要的QoS遠比目前Internet可以提供的盡力而為的服務等級保證要高。

　　目前，Internet 遠遠不能提供企業所需要的且已經在其專用網絡中習慣的可靠性和性能。商業客戶在安全性、可預測性、可測量性等方面得到保證之前，還不大可能把關鍵業務的數據、話音和多媒體應用放到公用IP網絡上。IP QoS 就是在這種環境下應運而生的。

　　IP QoS是指IP的服務質量，是指IP數據流通過網絡時的性能。它的目的就是向用戶的業務提供端到端的服務質量保證。它有一套度量指標，包括業務可用性、延遲、可變延遲、吞吐量和丟包率。IP QoS在可預測、可測量性方面比傳統IP有了很大提高，基本解決了商業用戶的需求，因而勢必可以吸引更多的商業用戶，形成一個新的利潤增長點，帶來可增值的業務種類。另外，IP QoS還帶來了更高效的帶寬使用率等。因此可以說IP QoS將是今后一段時間促進IP網絡增長的關鍵技術。

　　有了IP QoS，服務提供商就可以通過吸引更多的商業用戶、更高價位的業務級別以及更高效的帶寬使用等來獲得更大的收益。它們還可以通過增強不同業務的區分能力、Better-than-best-effort (優于盡力而為的傳輸) 的業務和客戶化解決方案來獲得更大競爭優勢。

　　盡管IP QoS的研究工作已經進行了一段時間，但是人們普遍認為目前還未出現一個成熟的體系架構、支持硬件以及相應的操作技術。但無論怎樣，在IP網絡中保證QoS將會是一個重要的發展方向。

IP QoS的機遇

　　將數據業務以及IP的話音業務轉移到公用IP網絡上是服務提供商最近幾年尋找到的一個賣點或業務突破口。隨著公網技術的不斷成熟，一些商業用戶已經開始將其應用逐漸地轉移到了公用IP網絡上來。吸引商業客戶的最重要的一個條件就是這些關鍵業務都提供基于IP的QoS。IP QoS給運營商帶來了很多好處。首先運營商通過IP QoS的引入，可以從性能上保證商業用戶關鍵應用在運營網絡中傳輸?shù)姆⻊?wù)質量，以提供原來無法提供的關鍵性業務，獲得高額的利潤；其次，由于IP QoS的引入，網絡的帶寬將會得到更有效的使用，可以根據商業用戶的不同應用要求提供不同的帶寬保證，使運營成本進一步降低。另外，如果從競爭的角度考慮，能夠根據用戶的需要來提供多種優于盡力而為的業務級別，為用戶量體裁衣，提供個性化服務的運營商無疑最有競爭力。

　　然而，要想實現上述幾點并非易事。IP QoS仍然是一個比較新的概念，不同廠商提供了多種不同的專有解決方案，而且標準還未統一。因此，互連互通對運營商是一個不得不考慮的問題。除此之外，在這種不確定的環境中，服務提供商在實施IP QoS解決方案時，應該首先考慮以下幾個問題：

這些問題都是運營商在采用或?qū)嵤㊣P QoS之前必須充分考慮的問題。

IP QoS的定義

　　大多數的業內專家都認為，QoS是區分服務提供商的一個重要標準。然而，與業務相關的一些重要概念和術語至今仍未達成普遍的一致，而這些概念和術語又恰恰是建立標準化的業務的重要前提。例如，IP QoS本身經常被誤用，即使是業內的專家也不例外；所宣傳的IP QoS往往只是IP CoS（Class of Service，服務級別）。它只能簡單地將業務區分開來，而無法準確完善地定義和保證每一個服務級別。在一般的通信用語中，CoS的含義很廣泛，它既包括一套已經標準化了的特性，也包括其他一些現在已經有效但還沒有標準化的業務或業務集。而QoS的含義則很明確，主要用于度量與某種業務相關的一整套性能特點。

QoS可以用一系列可度量的參數來描述：

IP QoS的體系結構

　　IP QoS的概念應該分為兩個部分，這兩部分的IP QoS 定義和側重點均有所不同。

　　局域網中的IP QoS主要是對第二層的以太網幀頭加入了優先級字段，以區分不同的優先級。嚴格地講，在局域網中只能簡單地區分業務的優先級，并不能像ATM QoS那樣有精確的定義和詳細的參數指標來衡量。

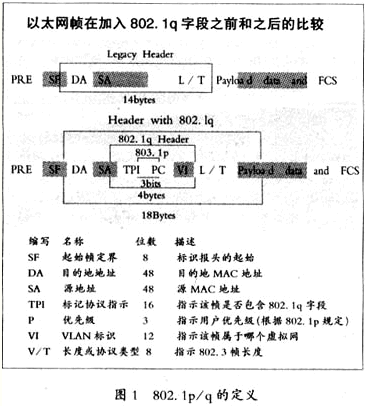

　　這種解決方案是根據對IEEE 802.1p/q協議字段的處理來區分不同優先級業務的。IEEE 802.1p/q同屬于一個子集，它在傳統的以太網幀頭中加入了4個字節，其中802.1p占3位。802.1p延伸了802.1d的協議，利用3位優先級位可以最多提供8個優先等級。而802.1q利用VI(VLAN Identifier，虛擬網標識)位識別傳送的幀究竟屬于哪一個虛網。VI位共有12位，最大可以支持的虛網個數不會超過4096個。 802.1p/q的具體定義可以參見圖1。


　　在廣域網上，IETF(Internet Engineering Task Force)定義了兩種IP QoS結構——綜合業務結構（Int-Serv )和業務區分結構（Diff-Serv）。兩種結構各有其特點和優勢，目前還無法互通。

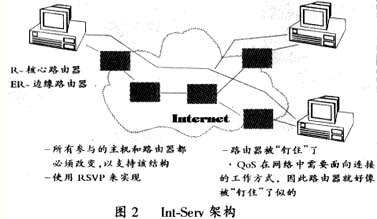

　　Int-Serv 一般應用在企業網絡的邊沿，如圖2所示，它使用一種類似ATM SVC的方法，在發送端和接收端之間用RSVP(資源預留協議)作為每個流(Flow)的信令。RSVP的信息跨越整個網絡，請求/預留資源。路徑沿途的各路由器(包括核心路由器)必須為每個要求服務質量保證的數據流維護一個“軟狀態”。所謂的“軟狀態” 就是一種臨時性狀態，由資源預留定期失效來控制，因此無需申請拆除顯式路徑。軟狀態被定期的RSVP信息更新。通過RSVP信息的預留，各路由器可以判斷是否有足夠的資源可以預留。只有所有的路由器都給RSVP提供了足夠的資源，“路徑”方可建立；否則，將返回并拒絕信息。

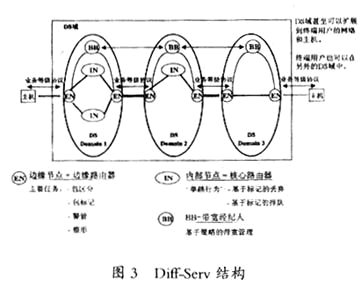

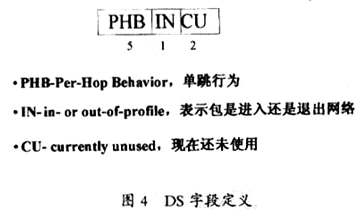

　　Diff-Serv比Int-Serv 更具可擴展性，如圖3所示，它可用于企業的廣域網中，并在運營商網絡中發揮重要的作用，因?yàn)樗梢愿鶕?jù)應用或業務類型排出不同的優先級別。業務區分結構使用IPv4報頭中的業務類型（ToS）字段，并將8 位ToS字段重新命名，作為DS字段，其中6位可供目前使用，剩余2位以備將來使用，如圖4所示。通過該字段的標記，下行節點可以獲取足夠的服務質量信息，以對到達該端口的數據包做出相應的“處理”，將它們正確地轉發給下一跳的路由器。這里需要注意， ToS字段和DS字段的定義是不同的。邊緣路由器可以將ToS字段映射到DS字段。




IP QoS的未來

　　IP QoS將成為運營商級IP聯網解決方案的基礎，這種解決方案既可以十分可靠地傳輸公共Internet等一般性數據業務，同時又能傳輸關鍵業務應用。分析家普遍認為，在今后兩年中IP業務將迅速增長，并將成為大多數服務提供商網絡中的主導業務，而不僅僅是ISP。隨著IP業務的進一步商業化，產業結構將發生較大變化。

　　目前還沒有一個路由協議可以根據不同的業務特點來計算最優路徑。眾所周知，不同類型的業務，其特點不同。如視頻和話音業務雖然對傳輸時延和時延抖動都十分敏感，但對數據的丟失卻有一定的忍耐度；相反，一般的數據業務雖然對時延和時延抖動都不十分在意，但對數據本身的丟失和差錯卻十分敏感。因此，不同的業務在通過運營網絡時對最優路徑的理解是不同的。對于數據業務來說，最短的路徑就是最優的路徑；而對于實時業務來說卻未必如此。這些分歧是為純粹數據業務設計的傳統路由協議很難彌補的。因此，與之相關的問題就會影響到IP網絡的業務質量，這是一個難以解決的問題。所幸的是，新的路由協議出現了，使得這一問題的解決指日可待。

　　新一代的IP產品還將提供不斷增多的隊列，以實現更精細的業務區分。將來，還可以實現為特定的數據流定義并分配隊列。

　　策略管理算法將完全符合網絡拓?fù)浼捌渌h(huán)境因素，使網絡能夠使用尖端的高級策略、更有效地控制SLA、網絡和業務的管理以及業務恢復。

　　IP業務模式定義將更為明確，IP的業務控制功能將進一步增強，它們的結果就是服務的質量和級別將迅速提高，使更多的用戶群可以享用到功能更為豐富的IP業務。

　　總之，盡管今天的IP QoS還有很多問題沒有解決，但就像今天的IP業務一樣，IP QoS將不可避免地成為運營商IP 網絡中一項關鍵的核心技術。
