用分組網承載話音
趙慧玲、單秀云 2001/04/19
目前，話音網絡由電路交換網向分組化網演進成為技術試驗和商業試驗中引人關注的焦點，究竟采用何種組網方式實現平滑過渡，是涉及經濟、技術等方面的綜合問題。歐洲一些話音運營商已經開始使用ATM承載技術提供傳統話音業務，日本和美國的無線運營商也在積極探索采用ATM承載話音業務，我國廣州也在積極進行技術試驗。
現有的大多數網絡的業務、交換、及傳輸基本上是縱向融合或交織在一起的——即電信運營商有專門的電話，數據網絡，并且每種網絡只專長于某類業務的傳送；這種組網方式顯然不能滿足市場對多媒體業務的需求，因此，開發各種協調設備，促進網絡在業務層/傳輸層的融合，促進向綜合網絡的演進，是現代電信技術的發展趨勢。
圖1 基于ATM的網絡一含邊緣適配器
而網絡的最終發展趨勢是基于分組交換方式的綜合網絡，在這個綜合網絡中，各種業務將共享一個交換和傳輸平臺，在網絡的邊緣，不同的業務都適配到連接網絡所采用的傳輸技術上；這就是說，網絡將由縱向上綜合轉變成橫向上綜合。
目前看來，基本上只有兩種傳輸技術 ：Internet協議（IP）和異步轉移模式（ATM）可以作為綜合網絡的平臺。其中由于ATM技術比較成熟，并能提供QoS保證和可管理的帶寬，倍受公網運營商的青睞。基于ATM的網絡結構如圖1所示。
■運營商的利益
采用ATM網絡和服務器方式的方案（MGC—MG體系結構）提供電話業務能為運營商帶來諸多利益。ATM是可支持多種業務的交換和傳輸技術，基本上，通過ATM，運營商用一個物理網絡上就可支持多種業務，如可用ATM或幀中繼互連局域網，用MPLS構建基于IP的虛擬專網（IP-VPN）等，而且ATM按統計復用方式分配帶寬，帶寬利用率高。
ATM的另一優勢是相對于電路交換，它是個更高效、簡潔的技術，組建網絡占地面積小，功率消耗低，使運營商可降低運營成本。最重要的是，基于ATM的解決方案可以提供與電路網相同的話音質量。
■基于服務器方式的話音網架構
基于服務器方案的優勢在于，創建多個業務控制節點時，不必受底層的傳輸拓?fù)浣Y(jié)構的限制，這樣可以更簡單、快速地引入和管理新業務——隨著電信市場競爭的日趨激烈，這變得越來越重要，而且由于業務控制層獨立于連接網絡使用的技術，所以，在更新或改進承載技術時，對控制層的影響很小�；诜⻊�(wù)器方案的另一優勢是，一個媒體網關控制器能控制多個作為遠端交換機的媒體網關，這樣各種復雜的邏輯數據和呼叫相關的數據就可集中在一起，從而簡化了操作、維護、管理（OAM），并能優化路由。
圖2 話音網絡架構
圖2示出基于服務器方式，連接網絡為ATM的話音業務網絡架構，其中的兩個主要組件為媒體網關控制器和媒體網關，實現功能將在后面兩節詳細介紹。媒體網關控制器利用
H.248協議控制媒體網關建立承載連接，利用BICC信令實現跨域的呼叫控制信令的傳遞。BICC和H.248目前均已標準化，這樣使得運營商可用不同廠商的產品組建網絡。
此種架構方案也可用來構建移動網的承載網。例如，應用通用分組無線業務（GPRS）時，運營商可利用此方式建立的承載網絡將蜂窩接入網和服務GPRS支持點（GSN）互連，服務GSN與關口GSN相連，在GPRS大量應用后，則可用于互連GSN。
圖3 固定網和移動網的公共承載網
當引入通用個人移動通信系統（UMTS）后，還可用于互連移動電話MGW，使移動網和固定網的承載層融合，但服務器層仍各自獨立（圖3）。
其中，媒體網關控制器主要負責處理呼叫邏輯，并控制媒體網關建立承載連接； 媒體網關主要負責執行電路交換域和ATM域之間的交換和媒體互通功能，媒體網關用標準的ATM信令接口建立ATM話音承載連接（交換虛連接），通過電路仿真與本地交換機，轉接交換機和專用小交換機（PBX）連接。
■呼叫建立流程示例

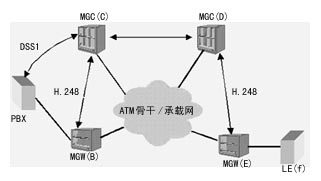

為理解網絡結構及呼叫和連接的建立過程，下面舉例示出由專用小交換機(a)至本地交換機(f)的呼叫示意圖(圖4)。圖中，群速率接入（PRA）接口終結于媒體網關B,
TS16信令信道經過AAL1電路仿真（CE），通過永久虛連接（PVC）經ATM網絡透明傳至媒體網關控制器。首先PBX(a)發出一個呼叫建立信息至媒體網關控制器，媒體網關控制器將PRA接口上的對應時隙標上忙標識并分析被叫方的電話號碼；MGC(c)經過軟件查詢，發現此呼叫終結于另一域，于是用BICC信令將呼叫建立消息送至MGC(d)，媒體網關控制器在收到呼叫建立消息后，要求媒體網關(E)提供承載連接標識和ATM地址。
MGC(d)用BICC信令將參數和地址送至MGC(c)，MGC(c)利用這些信息命令媒體網關(B)按標準的ATM信令規程建立至媒體網關(E)的承載連接，承載連接建立后，媒體網關(E)通過承載連接標識符方式將承載與呼叫綁在一起，并通知MGC(d)承載已建立。
圖4 呼叫建立示意圖
接著MGC(d)命令媒體網關(E)建立直通通路，并用ISUP或TUP發送一個呼叫建立消息給收端本地交換機(f)，和PBX信令一樣，消息傳遞部分（MTP）中的ISUP信令消息也通過AAL1電路仿真變成ATM信元后在ATM網絡上透明傳遞，呼叫建立的其余部分與普通窄帶呼叫一樣處理。
前面描述的示例使用的是前向連接建立方法，當然也可用后向連接方法建立呼叫。
結 論
用分組方式承載話音是未來技術的發展趨勢，運營商可用ATM或IP兩種承載方式實現分組話音業務。由于ATM能按需提供帶寬，并能為實時業務提供服務質量保證，因而是當前傳輸分組話音的較為成熟的技術選擇，但放眼未來，考慮到將來的數據和多媒體業務，IP網則是必然選擇。
和基于ATM承載話音一樣，基于IP承載話音解決方案也用媒體網關連接接入節點，PBX，本地交換機和轉接交換機。基于IP方式中窄帶協議、BICC信令及H.248協議的傳輸與基于ATM方式的傳輸不同，對于信令傳輸，IETF正制定在IP上承載信令的標準，此標準稱為SIGTRAN，使用的是流控制傳輸協議（SCTP），控制協議如ISUP、Q.931、及V5.2均可由SCTP承載傳輸，但基于IP方式的承載控制和建立完全不同于基于ATM的解決方案。
標準化組織也在積極研究各種在IP上保證話音業務質量的方案，其中一個非常有前景的方案——將MPLS和差分業務相結合。話音業務通過MPLS通路在IP網上傳輸，MPLS標記交換路徑作為媒體網關間的話音“中繼線”，每個中繼（標記交換路徑）可傳多個話音連接，標記交換路徑可預先配置好，也可動態建立，還可根據業務量負荷動態改變帶寬。
