1.2.1 ISDN的定義
按照原CCITT的定義，ISDN是以提供了端到端的數字連接的綜合數字電話網IDN為基礎發展起來的通信網，用以支持電話及非話的多種業務；用戶通過一組有限的標準用戶網絡接口接入ISDN網內。即ISDN：
(1) 是通信網；
(2) 以電話網、IDN為基礎發展而成；
(3) 支持端到端(End-to-End)的數字連接；
(4) 支持各種通信業務；
(5) 支持話音類及非話業務；
(6) 提供標準的用戶-網絡接口(UNI)；
(7) 使得用戶能通過一組有限個多用途的UNI接入ISDN。
1.2.2 概念模型
1.2.2.1 業務綜合

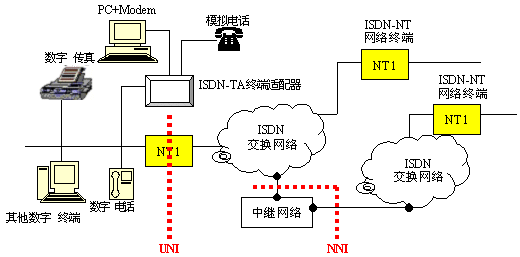

ISDN概念中的業務綜合的核心是從用戶端出發，建立了一套標準的用戶和網絡接口協議體系(UNI：User-Network Interface)。同時給出了各ISDN網絡間互聯的NNI接口。這樣，非常簡單的統一了開發標準，提供了一個廠商間開放的競爭環境。見下圖。
1.2.2.2 ISDN的承載業務類型

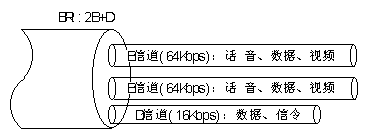

在ISDN概念模型中，各種業務類型按照業務的數據率分為兩級(見下圖)：
◆基本速率接口(BRI：Basic Rate Interface)，該速率由兩個承載信道和一個數據控制信道構成，稱為2B+D，其中B(Bearer)為標準PCM速率64kbps，D(Data)為16kbps。該速率適用于家用或小型企業需要。
◆基群速率接口(PRI：Primary Rate Interface)，該速率支持T1(23B+D：1.544Mbps)和E1(30B+D：2.048Mbps)，適用于大容量用戶或集團用戶。(D：64kbps)
其中T1主要適用于日本和北美地區，E1適用于歐洲和中國等地區。
1.2.2.3 ISDN協議模型

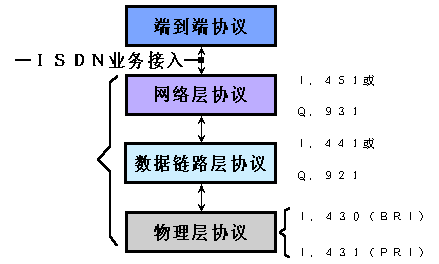

●ISDN協議分層
參照OSI參考模型，ISDN分為四層，如下圖所示:
第一層：物理層，規定了ISDN各種設備的電氣機械特性，及物理電氣信號標準；
第二層：數據鏈路層，完成物理連接間的數據成幀/解幀及相應的糾錯等功能，向上層提供一條無差錯的通信鏈路；
第三層：網絡層，進行路由選擇、數據交換等，負責把端到端的消息正確地傳遞到對端。
而其中的第四層描述進程間通信、與應用無關的用戶服務及其相關接口和各種應用，這部分協議不在ISDN規定之內，由相關應用決定。

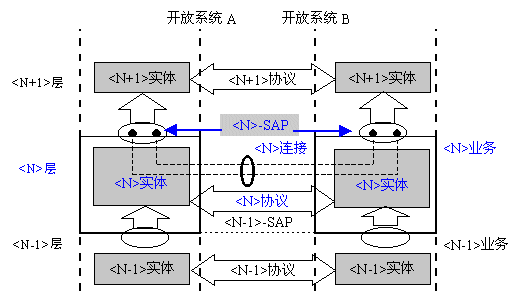

●層間信息交換 層間通信在各層提供的業務接入點(SAP)依靠消息原語（Message Primitives）進行。見下圖。
●ISDN功能設備定義及參考點
ISDN提供如下各類的標準設備：
TE1：ISDN標準終端設備；
TE2：非標準ISDN終端設備；
NT1：網絡終端1，標志本地環路的物理終結，具有用戶傳輸線終端和用
戶網絡接口(UNI)功能；
NT2：網絡終端2，可以是PABX或局域網LAN；
LE：本地交換設備，完成用戶本地環路內的設備間信息交換；
TA：終端適配器，完成非標準設備到ISDN速率的匹配及協議轉換(它可以在TE2中內嵌實現)；

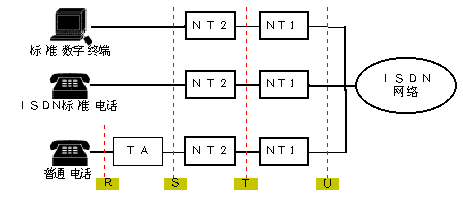

以上各類設備間的連接接口稱為參考點(見下圖)：
R參考點：位于非標準ISDN設備（TE2）和TA間；
S參考點：位于標準用戶終端和NT2間；
T參考點：位于NT1和NT2間；
U參考點：只適用于北美地區，位于NT1和線路終端設備間；
