第一課 為什么要使用SS7信令系統?
2. SS7信令系統的呼叫流程及其優勢

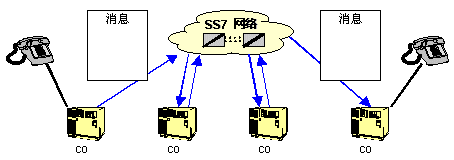

SS7信令屬于公共信道信令，其信令系統獨立于話音系統，信令消息完全數字化，采用數據包方式發送數據。信令鏈路具有握手，檢驗，差錯控制，擁塞控制，冗余備份等能力。下圖是SS7信令系統示意圖。
下面圖示SS7信令系統的呼叫流程：

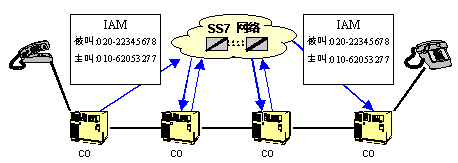

- 交換局收到電話用戶拔的被叫號碼，它就形成一個IAM消息，IAM消息是一個呼叫發起消息，消息里包含有主被叫號碼，傳輸能力，電路標識等信息，
并把這一消息發向被叫交換局。

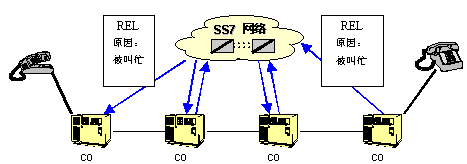

- 被叫交換局收到主叫交換局發來的IAM消息，查詢被叫電話狀態，若這時被叫用戶正忙，則向主叫交換局發回REL消息，REL消息包含了拆線原因：被叫用戶忙。主叫交換局向主叫送忙音，呼叫不能建立。這種情況下不需要占用任何中繼設備。

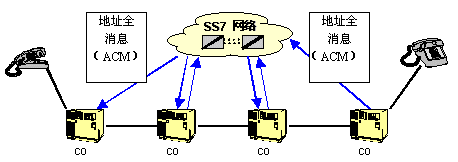

- 若這時被叫用戶閑，則被叫交換局向主叫交換局發回地址全（ACM）消息，ACM消息表示：所有必需的地址信息（主被叫號碼）己經全部收到，己向被叫振鈴，向主叫送回鈴音。

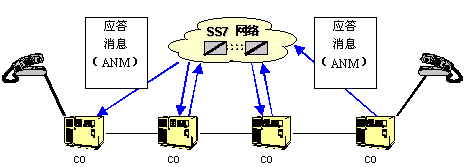

- 被叫用戶摘機，則被叫交換局向主叫交換局發回應答（ANM）消息，ANM消息指示：被叫用戶己摘機，雙方將要進入通話狀態，計費馬上要開始。

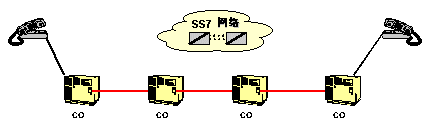

- 主叫交換局收到被叫交換局發來的ANM消息，確認呼叫進入通話狀態，雙方進入通話狀態，開始計費。通話過程中沒有SS7消息傳遞。

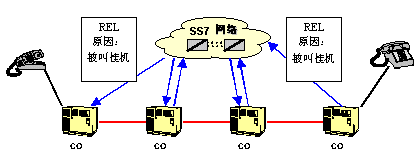

- 通話結束被叫掛機，被叫交換局向主叫交換局發掛機信號REL消息。

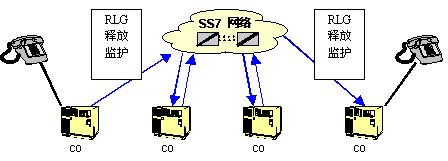

- 主叫交換局收到被叫交換局發來的REL消息后，向被叫交換局發出釋放監護消息（RLG），各匯接交換局及被叫交換局拆線，釋放所有有關資源。主叫交換局向主叫用戶送忙音，呼叫結束。
SS7信令的優勢
- 由于呼叫建立，釋放的速度快，大大提高了中繼的利用率。
- 由于呼叫建立快，電話用戶使用時不用等候，提高了用戶的滿意度。
- 新業務擴展容易，如：
- 主叫顯示
- 無線自動漫游
- 800號可攜帶電話號碼
- 本地可攜帶電話號碼
- 由于SS7網絡是獨立的數據網，支持全球性的網絡連接和數據庫訪問。
問題及解答
A. 為什么SS7信令網建立呼叫要比傳統的一號信令網快？
因?yàn)镾S7信令是公共信道信令，信令傳送采用獨立于話音的全數據化通道，數據包的傳送速度在毫秒級以內。而傳統一號信令是隨路信令，信令傳送通過話音通道內的雙音頻信號攜帶，發送每一位號碼大約需要0.25秒，若以主被叫號碼七位計算，建立呼叫需要4至5秒。所以在建立呼叫方面SS7信令要比一號信令快得多。
B. SS7號信令網除了建立呼叫快外，比傳統一號信令網還有哪四個優勢？
見：SS7信令的優勢。
