沈陽教育信息中心大容量電子郵件系統方案

2003/11/06

目錄
第一章概述
1.1 引言
1.2 總體目標
1.3 建設原則
1.4 設計原則
第二章總體設計
2.1 網絡架構示意圖
2.2 郵件應用系統分布示意圖
2.3 金笛集群郵件系統邏輯架構
2.4 金笛郵件應用層技術架構
2.5 域用戶管理員管理與維護
2.6 金笛郵件系統功能平臺劃分
系統運維管理平臺
域管理員維護平臺
郵件用戶功能列表
2.7 系統日常管理、維護
2.8 系統安全
2.9 數據接口和數據移植
2.10 系統監控和報警
2.11 雙機熱備、災難恢復策略
3.2. 軟硬件環境要求
第三章、項目管理
6.1 項目組織結構圖
6.2 項目控制
第四章、運營維護

第一章概述

1.1 引言
　　本方案是根據沈陽教育信息中心對電子郵件系統大容量、高擴展性、分級管理的實際要求，結合金笛郵件集群系統的技術特點，本著高速穩定、易于管理、易于維護、適度超前的原則，可以作為實施方案的參考。

1.2 總體目標
　　通過沈陽教育信息中心在軟件硬件方面的優勢，建立一個大容量的、開放的、可最大限度交互的、最少管理的、高度可擴展的、高性能的、均衡負載的、并具有郵件系統監控、郵件防病毒、防垃圾的電子郵件服務。

1.3 建設原則
　　高速、穩定、負荷分散、易于維護、適度超前

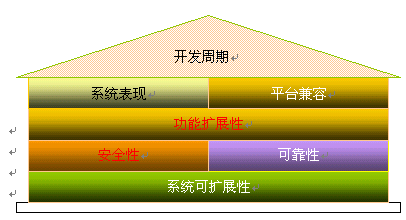

1.4 設計原則
（1）可靠性和安全性
　　作為電子郵件系統服務提供商，保證郵件整個系統的可靠性和安全性就顯得尤為重要。因此在設計和產品選型中，應特別注意如何保證系統的可靠性和安全性。系統的可靠性主要是要防止Web服務器等單點故障，從而對整個系統的運行產生影響。應從服務器的配置、后臺服務分布、操作系統的功能配置等幾方面考慮，保證系統的可靠運行。系統的安全性主要是要防止來自網絡的攻擊和病毒的傳播，保證系統的安全運行。

（2）可擴展性和開放性
　　現在設計的網絡不僅要滿足當前應用，還需要保證其今后相當一段時間內能為網絡提供有效的網絡平臺和資源平臺，所以在設計時必須考慮其擴展性和開放性。除當前設計需含有一定的超前性外，還需保留系統的可擴充性（如空余的擴展插槽），以利于今后技術和業務的發展。同時充分考慮"標準和開放"的原則，要支持各種相應的接口和郵件方面的國際標準協議，使之具有靈活性和可擴展性、數據可移植性。

（3）先進性和成熟性
　　在對網絡進行設計時，應采用在國內外具有先進性、符合當前技術和管理發展的方向的網絡技術，并且確保設備和技術都是有應用先例的。使用被證明了是成熟的設備和技術，減少系統的風險。

（4）實用性和可維護性
　　為確保投資的有效性和網絡系統的實用性，應針對網站特點選用設備和技術，并盡量簡化網絡的配置步驟，使其容易得到維護。另外，為了保證網絡系統出現故障時能夠在最短的時間內得到解決，應對網站配備合理的網絡管理系統，以實現對網絡的有效管理

第二章總體設計

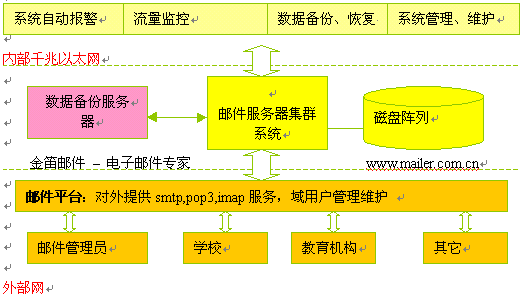

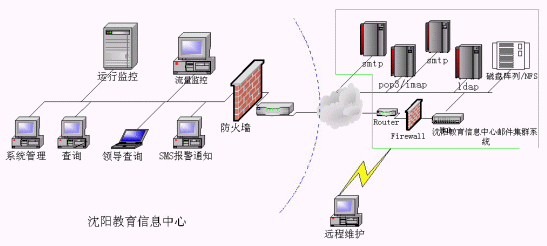

2.1 網絡架構示意圖

說明：
　　1．郵件集群系統由二個smtp server、一個pop3/imap server、一個認證服務器ldap、和磁盤陣列組成。監控中心由流量監控、運行監控、SMS報警、系統管理、查詢運維終端組成。
　　2． 2個smtp server可以構成負載均衡，同時構成雙機熱備份，正常情況下，smtp流量平均分配到兩臺smtp server；一旦其中一臺出現故障，另外一臺將自動接管smtp服務。
　　3．考慮到系統運行初期，用戶數量并不多，pop3服務的并發訪問量并不大，pop 服務只設置一臺服務器，同時也作imap 服務。以后用戶量增加時，可以再增加一臺pop3,實現pop服務的負載均衡。
　　4．用戶認證通過LDAP服務器完成。LDAP具有ReadFast、分布的特點，單機可以承受50萬用戶、并發20萬用戶的認證請求。
　　5．數據存儲分為用戶數據和郵件數據存儲兩部分，郵件數據通過NFS統一存儲到磁盤陣列上。當郵件空間不夠時，動態增加磁盤陣列空間即可。

2.2 郵件應用系統分布示意圖

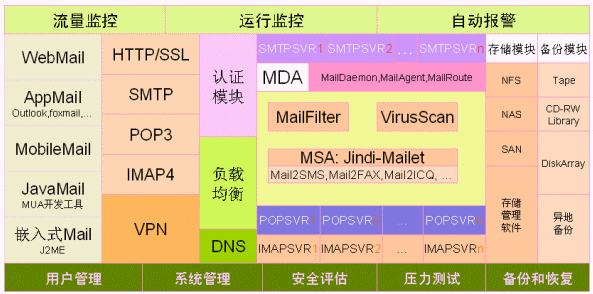

2.3 金笛集群郵件系統邏輯架構

注：計費系統可以根據用戶需要：分為包月、按流量2種方式。

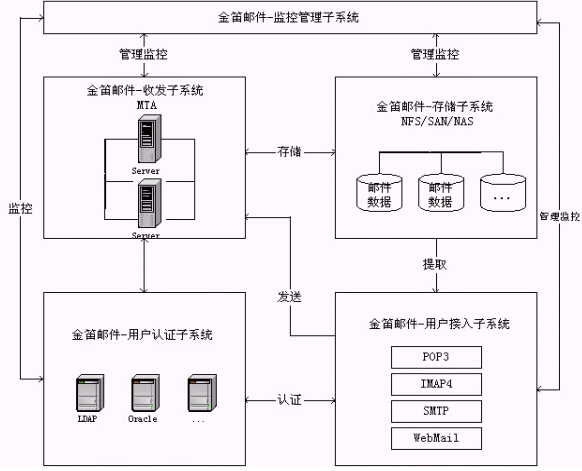

金笛郵件系統五大功能模塊邏輯關系圖

說明：

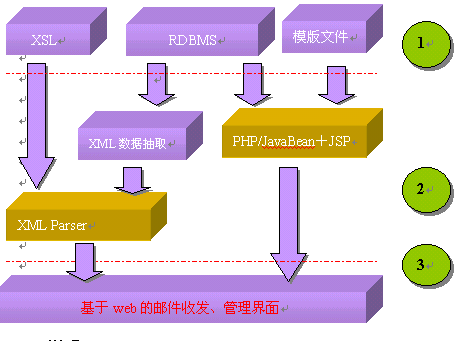

2.4 金笛郵件應用層技術架構

1．功能描述：
　　采用當今主流qmail技術,通過JavaBean+JSP或PHP等網站腳本語言形成郵件系統管理、維護界面，方便易用，擴展性強。

2．說明：

　�。�1）模版文件是由網站設計師及美工設計的網頁模版文件，模版文件中需要插入數據的部分以自定義的關鍵字表識代替，或直接定義TagLib ,在JSP中使用。用戶可以根據自己的喜好定制界面。

　�。�2） XSL是用XML標記的樣式描述語言，現被MS、IBM、SUN等眾多廠商推崇和支持，已經成為事實上的標準。本網站部分欄目如新聞、最新動態可以用XSL來描述，便于與其它信息及新聞機構進行數據交換。

　�。�3）對數據庫中的數據訪問均是采用訪問視圖的策略，在提高查詢效率的同時，不直接訪問元數據，保證元數據的完整性。由程序抽取需要的數據插入模版文件中，生成靜態頁面，或直接生成XML格式的數據文件。

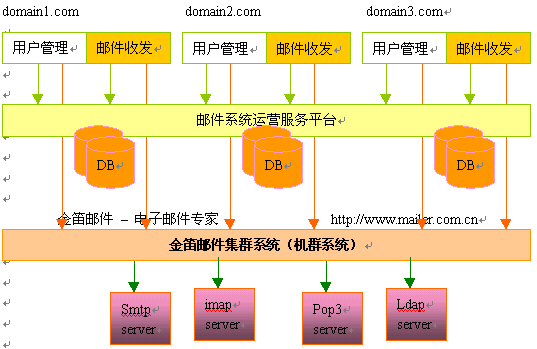

2.5 域用戶管理員管理與維護

2.6 金笛郵件系統功能平臺劃分

　　系統運維管理平臺

功能描述：
1．多域管理：增加域、修改域、刪除域、暫停域
2．域空間管理：
3．域用戶數管理
4．計費系統
5．消息通知發布系統
6．自動報警系統
7．自動備份恢復系統
8．集群監控系統
9．病毒防護系統
10．垃圾郵件過濾、系統過濾規則設定（ansi-spam ,blanklist）

域管理員維護平臺
1．用戶管理：增加、刪除、修改、暫停、恢復
2．用戶郵箱大小設置
3．域用戶批處理開戶/數據導入導出
4．用戶注冊信息修改
5．用戶密碼修改
6．郵件列表管理
7．用戶別名管理

郵件用戶功能列表
　　1．在線注冊登錄
·提供Web瀏覽器頁面讓用戶登錄郵箱。
·提供含多域名選擇的注冊及登錄頁面驗證郵箱用戶身份的合法性。
·用戶登錄時若忘記口令，可在輸入正確的提示信息之后，重新設置口令。
·用戶在登錄之后，可以對個人資料及口令進行修改。

　　2。閱讀郵件
·圖形化顯示郵件是否已讀、有無附件、主題、發信人等信息。
·可提供郵件預覽功能，在用戶瀏覽郵件目錄時將E-Mail的前若干行顯示在頁面上，讓擁有繁忙的E-Mail業務往來的用戶可以輕松決定對某封E-Mail馬上閱讀、以后再讀還是立即刪除。
·附件類型的自動判斷與圖示，常見的附件類型如Office文件等將以圖標形式出現在頁面上，讓用戶在使用WebMail時如同使用Windows Eplorer一樣方便。
·最新規范的HTML格式郵件的自動識別及顯示，包括背景圖案、插圖、正文格式等，已顯示的圖片不會再當作附件。
·提供漢字內碼的自動轉換。
·可將發件人地址加入地址簿。
·可對郵件進行保存、刪除、轉發、回復等操作。
·每頁顯示列表條目中的郵件數。
　　3。發送郵件
·可以從地址簿中直接選擇收件人。
·可以通過Web頁面書寫郵件內容。
·可以瀏覽用戶系統中的文件并作為附件，附件總大小可以由系統管理員設定上限。
·支持郵件抄送、秘密抄送。
·提供回復作者、回復全部和轉發功能。
　　4。郵件管理
·系統提供收件夾、發件夾、電子通訊錄等多個個目錄（文件夾）。
·用戶可以將郵件在多個目錄之間移動。
·可對一個、多個及整頁郵件進行一次性的刪除、移動、復制等操作。
·可以一次性的清空一個目錄中的所有郵件。
　　5。收件助理
·有用戶郵件過濾功能，提供郵件自動回復、拒收或分檢服務。
·設置轉發功能，可以把所收郵件轉發到指定的地址。
·POP郵件功能：允許設置若干本系統外的電子郵件POP帳號，自動定時將郵件采集到Jindi?WebMail中。
　　6。郵箱空間管理
·圖形化的郵箱空間使用狀態報告，讓用戶對郵箱內各文件夾的空間占用情況一目了然。

　　郵箱滿自動告警，郵箱用戶可選擇觸發警告的界線。

　　可設置郵箱滿而不足以容納新郵件時自動清空回收站或發件夾。

2.7 系統日常管理、維護

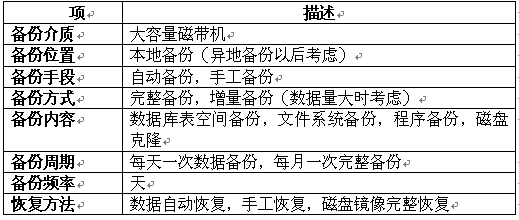

·網站數據備份

·日常服務檢測

·網絡流量監測和安全檢測（見網絡監控、報警設計部分）

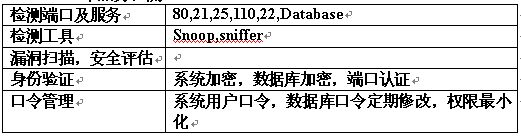

2.8 系統安全
·金笛電子郵件系統捆綁InterScan病毒防火墻
interScan 與Jindi-Mail 通過SMTP Forward 實時檢測過濾進出郵件服務器的電子郵件附件是否挾帶病毒。

趨勢科技專利的掃描引擎
　　InterScan VirusWall 采用趨勢科技多線程 (multi-threaded) 執行的32位元掃描引擎來檢測成千上萬的病毒，百分之百檢測 Joe Well s Wild List 所列出在外流行的電腦病毒。此外InterScan 還可檢測到一些未知的病毒，同時還支持16種以上的壓縮編碼格式，而且可掃描多達20層的重復壓縮文件。

自動更新病毒代碼
　　InterScan VirusWall可以定期自動到趨勢網站更新，不必用戶手動更新。此外，必要時候，趨勢科技還會提供緊急的病毒代碼更新服務。

完整而容易管理的log日志
　　InterScan VirusWall 隨時有完整的活動紀錄檔，詳細記載每一只攔截到的病毒以及每一件可疑的入侵事件：包括檔案來源、名稱、收件人、收到日期、病毒名稱、以及所采取的處理行動。讓管理員很容易找出問題的來源，采取適當?shù)姆磻?

彈性的設定與通過Internet 來管理的方式
　　InterScan VirusWall 在檢測到病毒或入侵活動時，可以采取下列任何一項或多項的措施：
　　警示系統管理人員
　　隔離中毒文件，等待后續的清除或處理
　　刪除中毒文件
　　在嚴格的管制條件下，與許用戶下載該文件InterScan VirusWall 包含 Windows 介面以及通過 ISAPI/CGI 網頁瀏覽器的設定介面，提供最佳的管理彈性。

2.9 數據接口和數據移植

　　金笛郵件系統是基于qmail 核心開發，可以將原沈陽教育信息中心郵件用戶平滑移植過來。

2.10 系統監控和報警
·監控模塊：
　　通過監控系統關鍵業務（服務進程）和數據流量，可以隨時掌握系統運行狀況，防患于未然。圖形化的監控界面，一目了然。

監控內容
　　1．網站訪問量
　　2．網頁PageView
　　3．CPU的負荷
　　4．網絡負荷
　　5．內存、硬盤使用狀況
　　6．郵件系統數據流量

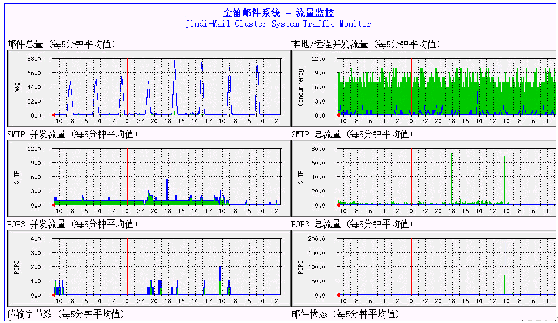

　　監控示例（郵件系統監控示例）

　　監控網站主服務器服務進程（PID）、磁盤空間、郵件隊列等內容，一旦出現異常，通過Nokia手機以SMS形式通知系統管理員或硬件廠商。

特點
　　實時性強，有利于及早發現問題，解決問題。有力的為解決故障贏得寶貴時間。

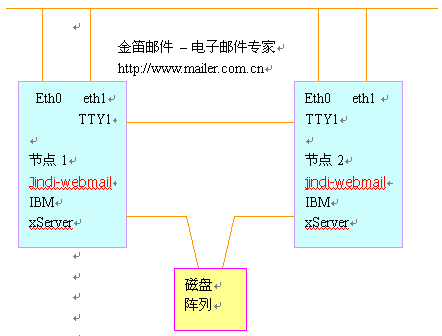

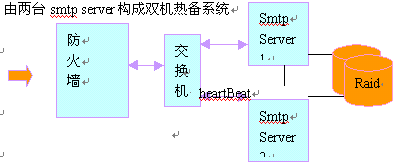

2.11 雙機熱備、災難恢復策略

　　由兩臺IBM PCServer + HA 軟件構成高可用系統。該系統具有三種運行狀態：

1．主機工作，副機待機。
2． Fail Over。
　　當其中一臺服務器出現故障時，HA軟件將自動更改IP,自動切換到另外一臺。
3． Take Over。
　　故障服務器恢復后，兩臺服務器又開始工作，回到狀態1。

2.12 硬件環境要求
　　本項目采用金笛集群郵件系統，通過兩臺IBM PC服務器實現高可用性。支持SMTP, POP3,IMAP等主流協議，支持WebMail,支持郵件列表等功能，同時要求兼容性好，與網站其他業務系統沒有沖突。

硬件平臺：
IBM xServer：4
磁盤陣列：FastWide SCSI 80G
　　軟件平臺：
　　操作系統：RedHat7.3
　　數據庫：MySQL

其它：
身份認證：LDAP
HA雙機熱備軟件

2.13 笛郵件系統主要技術特點：
（1）全面支持J2EE技術架構，可以應用在各種主流平臺：Linux, Solaris, FreeBSD, Win2000, winXP。
（2）在IP協議層實現負載均衡。
（3）Grid+node 模式實現高性能、易管理、高可用性。
（4）支持鏡像和在線備份，支持數據異地Replication。
（5）支持NFS、SAN、NAS數據存儲。
（6）可以與任何支持smtp,imap4,ldapv3的mailserver一起工作。
（7）提供二次開發接口jindi-MailetSDK
（8）詳細的日志管理
（9）強大的數據遷移工具可以很容易地實現sendmail,cc:mail 等郵件數據移植。
（10）支持各種主流協議: HTTP S / HTTP, IMAP4, SMTP/ ESMTP, MIME, S/ MIME, LDAPv3, PGP
（11）支持各種主流數據庫：Mysql, Oracle, DB2, Informix, Sybase, SQLServer
（12）強大的郵件系統運行監控和流量監控： Jindi-Mail Cluster System Traffic Monitor
（13）郵件服務器無需固定IP，可以自動定時抓取外部郵件。
（14）內部郵箱、外部郵箱統一管理，內、外部郵件自動識別。內部郵件直接投遞，外部郵件在服務器暫存后統一發送，緊急郵件立即發送。
（15）指定郵箱監控功能。可以對指定郵箱收到或發出的郵件進行監控，被監控郵件拷貝可以存入監控郵箱，也可以存為日志文件。
（16）支持企業地址簿。
（17）支持多域名。
（18）在郵件服務器上連接一個手機數據線（RS232），另外一端連接Nokia手機（目前只支持Nokia 5xxx,6xxx,3xxx,8xxx型號），可以用郵件直接發送短信息。發送時收件人一欄填入：13xxxxxxx@mail2sms.com , 該郵件就可以發送到手機上。
（19）郵件到達通知。緊急郵件摘要可以通過SMS通知到手機上。
（20）郵件網關功能。個人的免費郵件，如263.net, 21cn.net, sina.com,可以由金笛郵件服務器統一定時收取、自動分發，節約時間，降低上網費用。
（21）支持郵件列表。加入、退出發一封信即可，管理員也可以通過web界面管理郵件列表訂戶。

第四章、運營維護

　　春笛公司通過多種技術服務途徑，達到對所售產品長期的技術服務承諾。服務支持體系的構成
·電話支持中心
　　提供5×8小時熱線電話（010-649232936），并建立大客戶檔案，工程師在線提供技術問題咨詢和故障診斷。

·遠程在線診斷和故障排除
　　對于電話咨詢解決不了的問題，經用戶授權我們可通過電話或Internet遠程登錄到用戶網絡系統進行的故障診斷和故障排除。

·定期巡查服務。
　　春笛公司提供的全方位網絡技術服務, 包括對用戶的定期尋查制度, 即定期派出現場服務工程師到達用戶現場, 采用先進的網絡檢測與分析工具對系統進行診斷, 提出系統優化建議與措施。專人進行客戶支持，半年一次的現場技術支持總結。

服務承諾
·故障等級設定
春笛公司嚴格按照故障等級劃分標準，將外經貿部咨詢局咨詢網站項目項目網絡的故障劃為四級
·一級故障：現有的網絡停機，或?qū)ψ罱K用戶的業務運作有重大影響
·二級故障：現有網絡的的操作性能嚴重降級，或由于網絡性能失常嚴重影響用戶業務運作。
·三級故障：網絡的操作性能受損，但大部分業務運作仍可正常工作。
·四級故障：在產品功能、安裝或配置方面需要信息或支持，對用戶的業務運作幾乎沒有影響。
·一級優先權：春笛公司公司將全天候調集所有必要的資源來排除故障，
在24小時內提供解決方案或替代方法。
·二級優先權：春笛公司公司將全天候調集所有必要的資源來排除故障，
　　在48小時內提供解決方案或替代方法。
·三級優先權：春笛公司公司將全天候調集所有必要的資源來排除故障，
　　一般在5天內提供解決方案或替代方法。
·四級優先權：春笛公司公司將全天候調集所有必要的資源來排除故障，
　　一般在7天內提供解決方案或替代方法。
