環保局成功應用遠哈SmartSMS短信息服務系統
2006/05/11
隨著市場經濟的不斷發展，生活水平的不斷提高，人民群眾的環保意識日益提高，環保部門每天受理的咨詢和投訴舉報日益增多。河北遠東哈里斯通信有限公司為河北省環保局量身訂做了適應于環保SmartSMS短信息服務系統。該系統采用模塊化分層體系結構設計，本身可作為一個獨立系統運行，還支持與呼叫中心平臺的無縫連接，可作為呼叫中心平臺的一個子系統運行，為呼叫中心平臺服務。該系統的建立可以進一步增強人民群眾同環保部門的溝通渠道，并對處理結果及時反饋和回訪，極大地提高了環保部門的工作效率，提升了服務水平。
1、系統邏輯結構
短消息服務系統由GSM-MODEM設備、接口驅動文件、編解碼收發部分和短消息管理服務部分組成。其中，
- GSM-MODEM和接口驅動文件
屬于硬件設備和底層驅動程序，采購自設備代理商。
- 編解碼收發
短消息編解碼是收發消息的核心，負責從接口驅動文件讀出消息，解碼后傳給上層消息管理;或?qū)⑾⒐芾聿糠忠l(fā)送的消息編碼后通過驅動程序發送出去。在系統中屬于中間層，采用函數的形式提供服務。
- 短消息管理服務部分
短消息管理服務屬于系統的上層，給用戶提供圖形化的界面和菜單操作，通過調用中間層的編解碼函數，實現管理短消息業務功能。

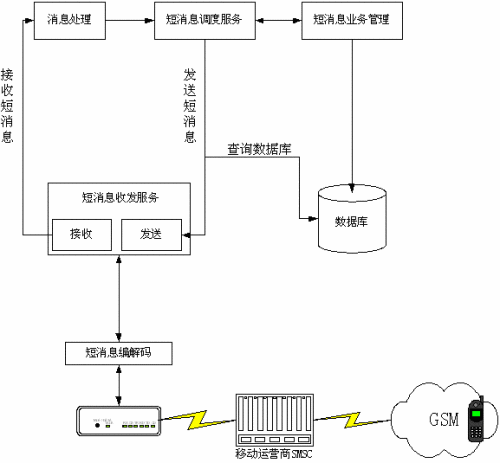

系統的邏輯結構如下圖1所示;
2、系統的組成
- 應用程序
包括上層的短消息業務管理部分和中間層的編解碼部分，兩部分在物理上結合為一個程序，成為短消息服務系統的軟件部分。
- GSM-MODEM
提供收發短消息的硬件設備，以及它的驅動程序
- 數據庫
選用SQ·Server 2000數據庫、接口采用ADO方式。并可方便擴充到支持Oracle 9i數據庫和Access 2000數據庫。
3、 應用程序的結構和功能模塊簡介
應用程序完成短消息業務管理和短消息收發編解碼功能，采用Delphi 6.0開發，主要為用戶提供短消息發送(包括群發)、短消息接收、短消息查詢等服務，具有客戶資料管理和短消息管理功能，支持GPRS協議。
3.1 短信息自動/人工發送描述
提供點對點(Point-To-Point)的發送服務。在軟件界面上，提供內容編輯工具。內容可以是文本，也可選擇支持GPRS協議的圖片和鈴聲;發送地址是GSM網絡中的號碼，可以是移動或聯通的GSM手機號碼。地址可以是一個，也可以是多個(群發)，最多發送的地址數量取決于發送設備GSM-MODEM支持的群發數量。地址輸入方式可以直接輸入，也可以從通訊簿中選取。
用戶確定發送后經過發送函數調用底層的設備DLL，通過GSM-MODEM發送至運營商的短消息服務中心(SMSC)，再轉發至接收地址的手機上，從而完成發送流程。
該模塊完成系統的基本發送功能。根據OA系統數據庫中數據的變化，聯合業務管理模塊中設置好的對象目標，可以自動實現會議通知短消息的發送;或者人工輸入發送消息內容，選擇發送對象目標，實現人工定制發送短消息。
無論是自動發送或人工發送，都可以實現群發，一次向多個目標發送同一內容消息。目標數量理論上沒有限制，但一次發送的目標過多，將使系統響應用戶操作的速度變慢。
3.2 短信息接收描述
提供從短消息服務中心(SMSC)轉來的短消息接收服務，短消息的來源可以是單獨的GSM手機、中間服務商SP、及所有支持發送短消息到SMSC的設備。短消息接收為事件驅動，當收到經過底層驅動傳來的接收事件后，調用接收函數解碼得到其中的內容，顯示在界面上并保存起來。并詢問是否保存發送號碼，如是則編輯保存至通訊簿。用戶可在此選擇立即回復，則調用短消息發送功能，編輯內容后按收到的地址發送出去。
3.3 短信息查詢統計描述
提供已發送短消息和接收短消息的查詢功能，在查詢結果中可以選中記錄重發(回復)、刪除。
查詢發送短消息可以按發送時間和接收號碼查詢，接收號碼可以從通訊簿中選取，查詢結果包括接收號碼、內容、發送時間等。在查詢結果中可以選擇記錄重發，內容可以不變，也可以重新輸入;或者刪除記錄。
查詢接收短消息可以按接收時間和發送號碼查詢，發送號碼可以從通訊簿中選取，查詢結果包括發送號碼、內容、接收時間等。在查詢結果中可以選擇記錄回復，或者刪除記錄。
服務查詢統計模塊還可以查詢和統計短消息發送和接收歷史，提供按時間和按對象查詢和統計，結果提供報表和圖表形式顯示，并提供打印。該項功能為用戶提供決策支持。
3.4 客戶資料管理
具有通訊簿功能，可以管理來往的號碼資源。在發送短消息的時候，可以從中選擇接收號碼;在接收短消息的時候，如果發送號碼在通訊簿上，則相應地轉換為用戶名;在短消息查詢的時候，發送消息和接收消息都可以從通訊簿中選擇號碼查詢。通訊簿中記錄可以由用戶創建;也可以在接收消息時存儲號碼，用戶輸入相關信息產生。
3.5 支持GPRS服務
GPRS業務是一種基于GSM系統的無線分組交換技術，和以往連續在頻道傳輸?shù)姆绞讲煌�，�?shù)據是以封包(Packet)的形式傳輸?shù)�。對比GSM網絡，GPRS具有如下優點:
- 傳輸速度快，可提供9.05kbit/s─171.2kbit/s的數據傳輸速率;
- 接入速度快，一旦接入，實時在線;
- 按數據流量計費。
GPRS的這些特點可以讓它在短消息服務中傳輸比純文本多的多的數據量，使得傳輸鈴聲和圖象成為可能。
在短消息服務中利用GPRS，需要設置外部設備GSM-MODEM使用GPRS，其中SIM卡需要開通‘移動夢網’業務，在計算機中預先存儲好支持GPRS格式的鈴聲和圖象。在發送時，從機器中選擇發送。從條件中可看出，只有使用中國移動的SIM卡才可以使用GPRS業務，因為中國聯通沒有開展GPRS業務，還有只有支持GPRS格式的鈴聲和圖象才能被發送和接收。
3.6 短消息控制模塊
短信息控制模塊的功能負責控制短消息的發送過程，包括調度服務和重發體制。因為短消息設備是串行設備，同一時刻只能發送一條短消息，當用戶有群發請求時，通過調度服務完成一次發送多條消息的任務。在短信息發送過程中如果發現短消息發送失敗，則由該模塊重新組織嘗試發送。嘗試的時間和次數可以由業務管理模塊設置。
3.7 數據調用接口模塊
負責從用戶OA系統數據庫中查詢是否有需要發送的通知，將請求送到短消息發送模塊。
3.8 客戶端請求模塊
可以在局域網內的其它計算機上利用本模塊向短消息服務器發送服務請求。短消息服務器將按請求的內容提供短消息發送服務，服務結果被返回給客戶端。
3.9 設備底層驅動模塊
在應用程序和短消息發送設備之間提供橋梁作用，應用程序的所有命令都需通過該模塊編碼傳遞給短消息設備執行，包括打開設備、初始化端口、發送短消息、關閉設備等命令。短消息模塊接收到的數據也通過本模塊解碼，讀出其中內容，上傳到應用程序。
