蓋威話吧體系結構

2004/02/17

一、功能

蓋威話吧解決方案可以實現如下功能：
　　1．話吧本地實時計費和查詢
　　2．同一話吧多臺網關使用同一計費系統
　　3．話吧使用H．323信令計費，使計費更加準確
　　4．靈活的費率設置，根據號碼字頭實現點對點和特殊號碼不收費，市內話費的費率
　　5．呼叫信令端口可更改，適應更多的網絡
　　6．費率設置、計費系統設置和操作用戶使用不同的密碼
　　7．對不同的話吧進行H323ID和MAC地址驗證，系統強制更改主叫號碼防止盜打
　　8．同一話吧代理使用同一主叫號碼，可以實現代理對所有話吧總話務量的查詢
　　9．對話吧可以實現預付費
　　10．同一話吧代理可以對所有代理的話吧整體使用充值卡充值
　　11．所有的話吧可以進行電話語音查詢余額與充值
　　12．可以通過網頁查詢明細話單及用戶帳單
　　13．可以使用網關撥打免費技術支持電話
　　14．網關在私網可進行遠程管理
　　15．客戶可以根據需要修改自己卡的密碼

二、方案實現

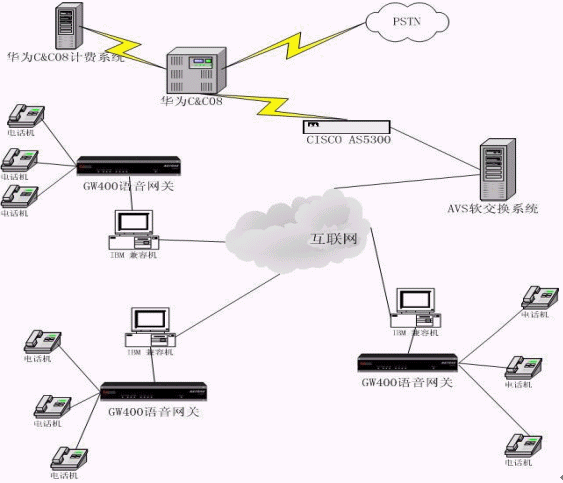

方案圖：

　　方案中使用到的設備與軟件有：普通電話機，語音網關，電腦，ABS計費軟件，上網設備，AVS軟交換系統，CISCO AS5300，華為C&C08機計費系統

設備用途：
　　普通電話機：用于用戶撥打電話使用；
　　語音網關：提供普通電話機到互聯網的連接，進行語音包壓縮的傳輸；
　　電腦：安裝ABS計費系統，及在沒有路由的情況下提供網絡共享；
　　ABS計費系統：對網關所有的電話進行計費和管理，話吧對最終撥打電話的客戶收費的依據，可　　以打印話單，以及話吧業主對話吧使用情況的統計；
　　上網設備：如ADSL等上INTERNET的網絡設備；
　　AVS軟交換系統：對所有ABS的驗證，路由轉發等；
　　CISCO AS5300：提供互聯網到PSTN的連接，及對語音包的解壓；
　　華為C&C08機計費系統：基于電路的計費系統，對所有話吧提供主叫號計費，充值，WEB查詢等

正常呼叫具體實現：
1．由GW向ABS發起呼叫
2． ABS收到呼叫后根據ABS話機設置進行驗證（進行Answer-address和IP地址驗證）
3．驗證通過后將呼叫指向AVS
4． AVS收到呼叫后對ABS進行驗證（H323ID和MAC地址驗證）
5． AVS收到呼叫后根據被叫號碼送到CISCO AS5300或某一個網關
6． CISCO AS5300收到呼叫后通過E1線送到華為C&C08
7．華為C&C08將收到的呼叫送到計費系統驗證
8．計費系統根據主叫號及對應的卡號驗證是否有錢
9．通過驗證后華為C&C08將呼叫送到PSTN
10．被叫收到振鈴后摘機
11．華為C&C08計費系統收到摘機信號根據費率開始計費
12．計費系統將摘機信號按原路送至ABS
13． ABS收到摘機后開始計費并接通整個呼叫
14．語音通信的RTP連接為GW到AVS/PXU到GW（CISCO AS5300）

三、方案客戶端示例

1．網關設置
telnet
Username:
Password
#
configure terminal
interface fastethernet
ip address 192.168.0.66 255.255.255.0
!
ip default-gateway 192.168.0.1
voice-port 0
answer-address 001
!
voice-port 1
answer-address 002
!
voice-port 2
answer-address 003
!
voice-port 3
answer-address 004
dial-peer voice 1 voip
destination-pattern T
session target 192.168.0.1 80
!
dial-peer voice 1 pots
destination-pattern 61363005
port 0
!

2．ABS設置
（1）、系統設置

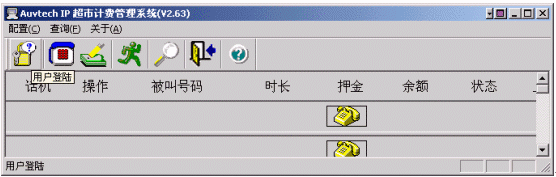

點擊用戶登錄按扭，用系統管理員帳號登錄初始密碼為administrator如圖：

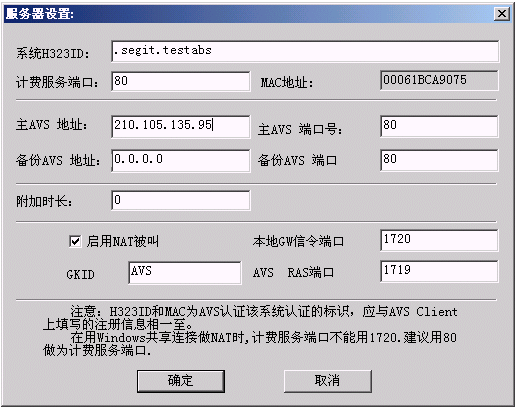

進入系統設置，設置如下圖：

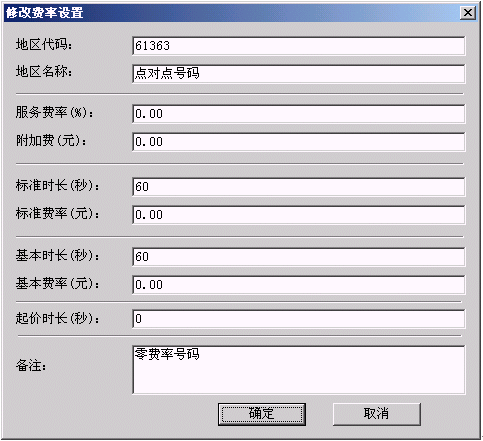

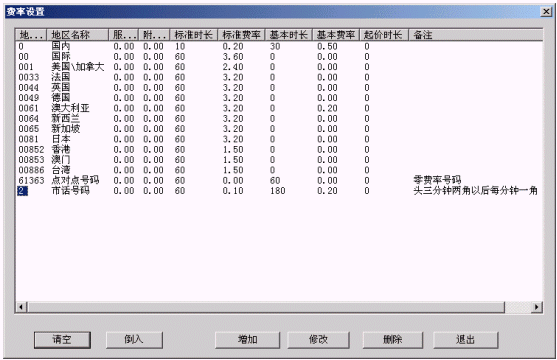

（2）、設置費率如下圖：

點擊增加，修改，刪除可以添加和修改費率設置

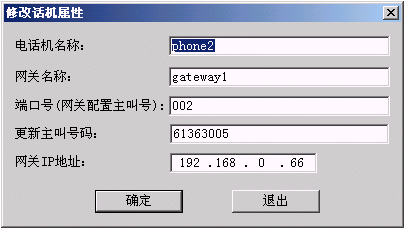

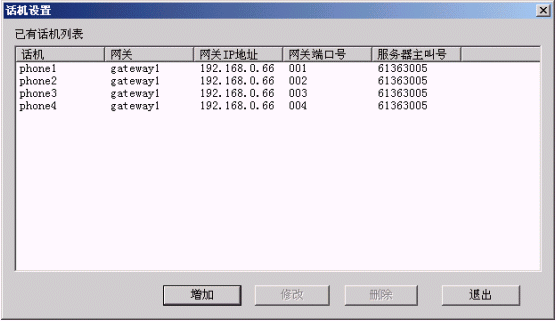

（3）、電話設置如下圖：

設置完成后取消登錄

3．語音查詢話費
　　使用網關61363000，聽到IVR語音后按2查詢話費余額。
4．語音充值
　　充值采用卡號轉帳方式充值，充值方法：使用網關撥打61363000，聽到IVR語音后按5，然后輸入要充值卡卡號，按#號鍵再輸入充值卡密碼，再按#號鍵再輸入原始卡號，再按#號鍵
5．網頁查詢
　　用IE訪問http://202.105.135.98，在主頁上輸入卡號和密碼進入查詢頁面

優勢：
一、投資少：
　　蓋威科技有限公司提供了整套的從前端到后臺的設計方案、設備平臺，客戶只需要提供運營場地、駁接網絡就可以開始IP超市的運營。

二、安裝、開通方便快速。
　　在客戶場地和網絡環境完備的情況下，僅需幾十分鐘甚至十幾分鐘的技術安裝調試就可以開始正式運營。

三、操作方便。
　　ABS計費系基于全部圖形化、"傻瓜"化操作，只要稍具一點計算機知識，在十到二十分鐘內即可學會網點系統的日常運營操作。

四、支持所以的網絡接入模式。
　　我們的系統平臺能支持各種網絡的接入，客戶可以因制造地制宜采用最便捷的接入模式。

五、我們提供完美的局端計費。
　　1、對于每個話吧、或者每個運營商，我們可以用一個統一的賬號計費，可以對一個運營商實現多賬號計費。
　　2、我們提供客戶的IVR語音提示平臺，在這個平臺客戶可以實時撥打電話61361000查詢余額、給賬號充值，實現邦定卡號主叫等服務。
　　3、我們也提供客戶實時的網絡查詢，客戶可以登錄網頁查詢：http://202.105.135.98，實時查詢賬戶信息。

六、我們能實現內網的被叫放號，大家可以像使用普通電話一樣把電話打到話吧。
七、我們提供7X24小時的免費的技術支持，客戶可以撥打內部免費電話xxxxx取得幫助。
八、我們也可以直接遠程給客戶支持到每一臺網關。
