Ibuilder語音業務流程圖形化開發平臺
2003/08/18
1 產品概述
Ibuilder產品是業務流程圖形化開發和調試的平臺，適合于自動語音應答業務（以下簡稱IVR業務）的開發與管理，它是IVR系列產品（IVR系列產品由iBuilder、iMediaServer、iScriptServer三個部分組成）的重要組成部分。該產品根據IVR業務流程特點，通過圖形化方式非常直觀的表達了IVR業務流程，該產品不要求業務流程開發對交換機或者板卡編程有深入的了解。
該產品為業務流程開發提供了六類圖形化的節點，它們分別是引用節點、分支節點、分支子項節點、分支默認節點、計算節點、IO節點，這六類節點都可以創建、拷貝、粘貼、刪除。它通過分支圖形節點的創建、增加分支子節點和默認子節點以及圖形節點的參數修改實現了IVR業務流程的框架定制；通過計算節點所支持vb或者java的腳本，達到了IVR業務流程邏輯實現；通過增加引用節點達到業務間互相調用；通過IO節點，腳本程序可以對語音板卡提供的功能如：語音播放、按鍵接收、傳真發送與接收等的功能進行調用，實現了業務開發者不需要了解語音板卡或者交換機底層的編程，達到了二次開發的目的。
該產品通過將所有業務分別處于樹形化的節點上，可以直觀的對業務進行增加、刪除、修改的管理。增加子業務的時候，必須帶有業務類別，實現業務管理歸類化，避免業務管理的混亂。該產品還支持業務流程的樹形化表示，使業務流程開發者可以方便地了解業務流程的全局框架。
該產品通過加載不同的類庫，實現了對不同種類的語音板卡的支持。目前支持的語音板卡有DIALOGIC系列語音板卡、東進的DN系列板卡以及三匯公司的板卡。還內置支持了國際標準的cti協議：ct－connect、TAPI和TSAPI等，只要支持標準CTI接口的交換機平臺，ibuilder產品都能予以支持。
2 產品體系架構
腳本編輯層：通過對圖形化的節點的編輯，實現了xml與vb或java腳本的編輯，并能將這些腳本按照標準的規范進行組織和保存。這些腳本信息里包含著所有的業務流程。
編譯調試層：通過腳本編輯層生成的腳本，可以在編譯調試層對腳本進行編譯和調試，支持?jǐn)帱c、單步等調試，并具有vb或者java腳本的編譯錯誤信息定位的功能。
腳本驅動層：通過對生成的腳本進行加載，一方面通過底層硬件遠端服務代理層實現對分布式服務調用，實現語音功能的處理，另一方面通過腳本當中嵌入的com控件，實現對外的各種接口如：通訊接口、數據庫操作接口等等，只要com控件能夠支持的功能，它都支持，保證了接口無限制的功能。如果語音處理需要cti事件的參于，則腳本驅動層通過cti事件的監控，來收集交換機發生在板卡的事件，以及針對這些事件進行腳本的啟動和腳本的終止操作。
CTI事件處理層：通過內置了ct－connect的客戶端，使ibuilder系統能夠檢測到交換機對語音板卡進行的所有的操作，并能夠予以響應。
遠端服務代理層：該層提供遠端服務本地化代理的功能，在遠端提供的服務，使用起來就象本地調用一樣。在本系統中，它主要代理了遠端電話服務的功能，如包括：語音、錄音、傳真、事件等各方面的功能。
遠端服務層：通過對本地的硬件抽象層的對象功能的封裝，實現本地功能的對外廣告和提供相應功能的服務。
硬件抽象層：通過抽象各種硬件板卡的接口，通過統一的封裝，對外提供統一的功能服務，來屏蔽硬件的差異性，達到腳本編程硬件無關性目的。

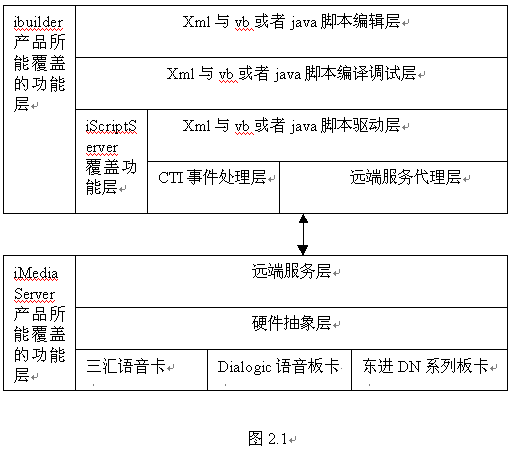

如圖2.1所述，ibuilder產品覆蓋了腳本編輯、編譯調試、腳本驅動、遠端服務代理的功能，占據了IVR業務系統重要的一部分。
3 產品技術的特點
3.1 圖形化處理方面

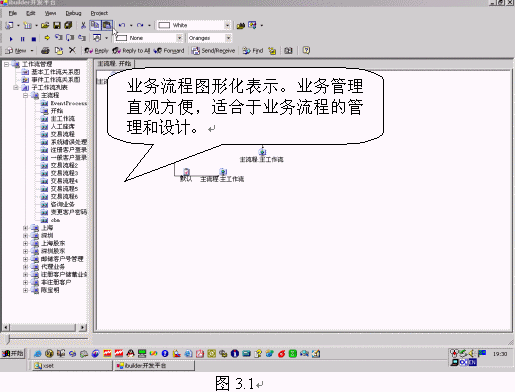

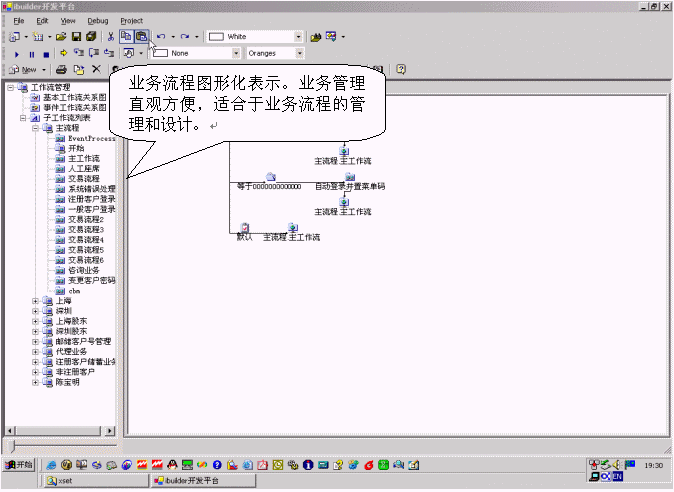

·業務流程圖形化表示，業務管理直觀方便，適合業務流程方面的管理和設計。如圖3.1所示。
·業務流程圖形化自維護的功能，保證了圖形化界面的整潔度。
·圖形化節點編輯方面，多畫面之間互相編輯，節點編輯很直觀，方便業務開發。通過可以選擇一個節點，然后按鍵ctrl＋c拷貝，在需要粘貼的節點中點擊后，再按鍵ctrl＋v，即可以將節點粘貼在選中的節點的子節點中。
·業務流程地圖化，方便瀏覽。業務流程開發者可以通過拖動地圖里的紅色矩形框，達到業務流程視圖移動到目的節點。
·菜單動態生成，調用函數可動態定義，可擴展方向是：支持動態庫動態載入，支持用戶基于函數級別的二次開發。
(點擊放大）
3.2 調試功能方面

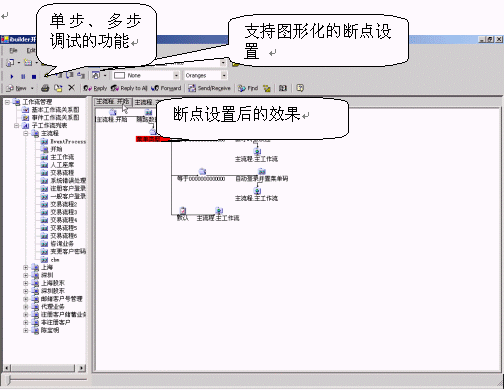

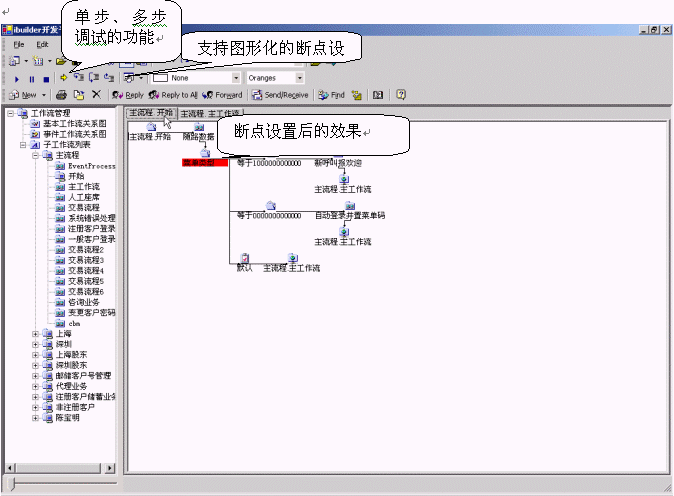

·支持圖形化的斷點設置，單步、多步調試的功能。在需要設置斷點限制的地方，選擇該節點，鼠標點擊斷點調試功能按鍵，則任何經過該節點的流程都會在該節點暫停，等待開發者察看或者修改輸入輸出變量、腳本。點擊執行下一步，則流程會經過該節點，在下個節點暫停，如果開發者不想單步執行，可以點擊執行按鈕，則流程立刻執行不會停住。如圖3.2所示。
·支持語音卡和聲卡的調試方式，是該產品的一個突破，有別于其它產品的一個功能。特別在市場推廣方面可以當場演示，很有吸引力。
·輸入輸出變量的圖形化輸出。通過鼠標在相應節點上暫停，屏幕上就可以看到該節點相應的輸入輸出變量的值，非常方便業務開發者使用，也是業務開發者非常需要的功能。這是一個平臺級的功能，任何敢稱為開發平臺級別的產品，應該具有該功能。
(點擊放大）
3.3 分布式處理方面
·支持多機器分布式的資源驅動。
·支持分布調試的功能，方便開發人員開發。
·支持分布式配置管理。
3.4 腳本支持方面
·全面采用xml技術。xml技術是一種很好的業務表示載體，也是程序開發的一個法寶。
·全面支持vbscript、java的script腳本技術，提供更廣闊的擴展空間。
·提供語法檢測機制，支持語法錯誤定位功能。
3.5 其它方面
·支持多線程處理方式，節省運行服務的內存空間。
·采用三層式系統體系架構，加腳本引擎技術，實現業務腳本與硬件系統無關性。
倍特力電子公司供稿 CTI論壇編輯
