信令與媒體網關GroomerII的卓越IP和SS7處理能力

2006/11/17

1．簡介
　　本文旨在介紹英國Aculab公司的媒體處理網關GroomerII在七號信令和IP領域的獨特處理能力，幫助您了解該產品是如何滿足應用和市場需求的。

2．市場背景

　　通信市場對協議轉換和媒體網關的需求日益強勁。現在，方案供應商、網絡運營商和企業不但要面對世界范圍內眾多基于TDM的協議，還要適應向NGN過渡期間市場對IP協議（SIP和H.323）的需求。

　　采用H.323或SIP協議，運營商在加速實施基于IP的國內/國際網絡架構，來突出新業務和建立新的效益增長點的能力。 然而，傳統的TDM設備仍然會在若干年內存在。這個毋庸置疑的事實說明：電路交換方式正式消失前，業界對網絡互連和協議轉換的旺盛需求是顯而易見的。

　　采用IP架構提供語音業務的運營商，需要能處理H.323/SIP和電路交換領域的SS7/ISDN PRI (甚至CAS) 之間協議轉換的網關，來保證向企業或個人客戶提供可靠的、高質量的和功能豐富的語音業務的能力。

　　通信設備制造商（TEM）和系統集成商建立呼叫中心和企業解決方案時，也需要這類網關把新型的IP產品和傳統的PBX，抑或R2 CAS網絡互連在一起。

　　這類網關功能在融合通信領域內的、以語音為中心的應用中也是不可或缺的。只需添加網絡構件單元，無需建立新的網絡架構就能引入新的業務，因而顯著減少了開發時間。IP網絡的實施對增長一個國家的電話普及率也大有裨益；在這個市場里，典型地如：中國、東歐、印度、南美和部分非洲國家，運營商可以據此以低成本迅速鋪開一些基本的話音通信業務。

　　業界分析家普遍認為，網關的地位在通信網內將日益突出。運營商為呼叫中心用戶或企業托管網關設備并不鮮見。這些組織擁有的不僅是網關設備，更是業務。另一方面，傳統語音交換機，如C4/C5和PBX被軟交換和SBC逐步取代的趨勢也在不斷探索中。我們預計這個過程會在15-20年內完成。

　　所有這一切意味著：業界對網關以及網絡不同層之間的協議轉換功能的需求將持續升溫。

3．Aculab公司的GroomerII

　　選擇具備不同網絡之間互連能力的產品涉及多種考慮。原則性的因素包括：豐富的技術特性、軟硬件選擇的靈活性、系統容量、可擴展性、支持、費用及可能涉及的專利限制等；當然還有更重要的就是：協議支持的廣泛性。在這個范疇內，GroomerII能從容應對實際應用中可能遇到的各種挑戰，是業界有口皆碑的解決方案性價比不會輸給世界范圍內的業界任何一款此類產品。

　　作為適應性很強、高密度的協議轉換器，GroomerII還具備路由選擇和交換處理等其他功能，且在不斷發展與完善中。可訂制的GroomerII能同時支持與電路交換網和IP網絡的連接，可以在各種情景下滿足多種多樣應用的需求。因此，GroomerII作為信令和媒體網關，也能在傳統設備和下一代的IP(H.323和SIP)網絡的互連方面扮演重要的角色。此外，作為獨立的、完整的設備，GroomerII為客戶提供了巨大的靈活性，支持眾多的、傳統上必須由單獨的軟交換機 / 呼叫管理器完成的功能，如：路由規劃和計費等特性。

4．為什么要選用GroomerII?

　　Aculab的GroomerII充分利用了公司在數字網絡接口及所支持的世界范圍內的通信協議方面的優勢，多年來一直活躍在市場上。不管TDM向IP網絡的過渡需要多長時間，GroomerII都能游刃有余地使客戶享有融合通信帶來的便利。

（1）. 數字網絡接口及世界范圍內的通信協議

　　Aculab在支持新型信令協議方面長期具有令人艷羨的聲譽，所支持的協議集在不斷擴大。公司一如既往地貫徹這樣的原則：客戶在需要時可以隨時隨地下載所需的協議軟件。有關這些豐富的協議方面的信息，包括CAS、ISDN、SS7、IP等類別，可以在Aculab公司的“通信協議及認證”網頁上瀏覽。

　　Aculab在協議轉換方面擁有多年的成功經驗。Groomer早在1994年就投放市場，用來解決全球范圍內的業務運營商和TEM所面臨的網絡連接兼容性問題。此后，歷經不斷地發展與完善，過渡到現在大家更熟悉的GroomerII。

　　GroomerII支持世界范圍內絕大多數的網絡互連和協議轉換需求，包括：ISDN 網絡、SS7 (ITU-T ISUP) 、H.323、SIP、各種隨路信令（CAS）和R2信令變種。

　　GroomerII用作媒體網關時，為客戶提供了巨大的靈活性。它能支持眾多的、傳統上必須由單獨的軟交換/呼叫管理器完成的功能，如：路由規劃和計費特性。此外，H.323和/或SIP協議可以和TDM信令同時進行轉換。

（2）.降低實現融合通信的成本

　　傳統上，業務運營商被迫維護昂貴的PBX系統來保證接續。同樣地，設備制造商為了確保不同網絡間的互連，需要不停地投資于新產品的研發。而且，當傳統的電路交換網絡和基于IP的網絡需要互連時，運營商和TEM面對的挑戰更為尖銳。而GroomerII恰恰可以擴展已有通信基礎設施的適應能力，降低成本，并產生更大的效益。

5．何時需要GroomerII？

(1). 所有客戶 (2). 方案供應商 (3). 業務供應商 (4). 企業客戶 6．應用示例

(1). 基于SIP的VoIP網關，針對批量VoIP用戶

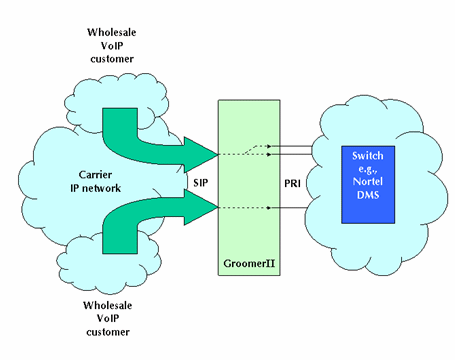

　　采用Aculab公司的GroomerII，可以在每個呼叫的基礎上，同時實現SIP和ISDN PRI信令的連接，如圖1所示。


　　圖1中的GroomerII支持PRI協議，如：NI-2、ETS300和INS1500等，可以實現網關的功能把運營商自己的電路交換網和IP網絡相互連接在一起。這種設置允許網絡運營商向其他業務供應商提供批量VoIP業務。這類業務運營商據此可以向他們的客戶提供具有區分性的業務，如：利用SIP電話呼叫等。

　　在此應用中，運營商的電路交換設備和1U GroomerII集中在同一機房。這種設置可以實現該地區內的IP連接。GroomerII完成的是該區域的SIP到TDM之間的協議轉換。

　　盡管圖中沒有直接顯示出來，其實，幾臺1U型號的GroomerII還可用作遠程網關，可以在更大的區域內實施，來滿足更多客戶的需求。一臺1U型號的GroomerII在這里可以實現4E1的容量，支持多達120個IP呼叫。

　　這里用到的GroomerII的一個關鍵特性是：把客戶接續到單個或多個TDM端口的能力，如圖所示，多個PRI中繼連接到電信局的交換機（如：DMS100）上。通過配置GroomerII的路由表，呼叫可以方便地接續到任一聯接在DMS100交換機上的中繼上。

　　呼叫流程始于VoIP用戶（圖中的“wholesale VoIP customer”），通過運營商的IP網絡后，進入GroomerII。每一個VoIP集團用戶擁有屬于自己的特定PRI中繼，GroomerII的作用是把呼叫轉換并接續至相應的中繼線路上。據此，DMS100交換機可以按呼叫量或按秒對特定中繼上的所有呼叫進行計費。

(2). 七號信令網絡和IP網絡的互連

　　由于Aculab支持ITU-T SS7 ISUP，GroomerII通過雙信令鏈路，以信令點的形式與SS7網絡相聯。GroomerII可以配備多種不同的SS7協議軟件，每個SS7鏈路集可控制多達32個E1中繼的電路組。

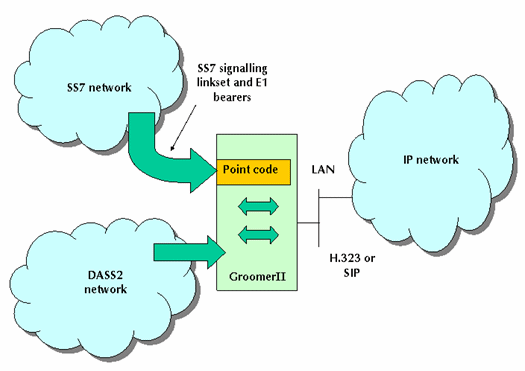

　　如上所述，GrommerII可以安裝不同的協議軟件。圖2中的系統配備了SS7和DASS2的GrommerII，擔當與IP網絡相連的網關，完成IP呼叫。



　　來自SS7或DASS2網絡的呼叫首先中止于GrommerII，然后重建，連接到IP網絡。如果呼叫始于SS7網絡，SS7鏈路集上承載的呼叫控制和信令信息可以提取出來，傳遞給系統并進行處理。根據呼叫的目的地址，該信令信息可以轉換、并以SIP呼叫控制信令的形式，在呼出的方向重建。

　　始于DASS2網絡呼叫的處理方式是完全類似的。E1線路上的D通道信息提取出來，經過轉換，然后通過SIP呼叫控制協議棧，用于呼出方向。語音和數據的交換直接通過GroomerII進行，來話呼叫TDM流上的B通道數據同時轉換為去話呼叫的RTP語音數據幀。

　　如果呼叫始于IP網絡側，處理過程則剛好相反。

(3). 企業網關應用

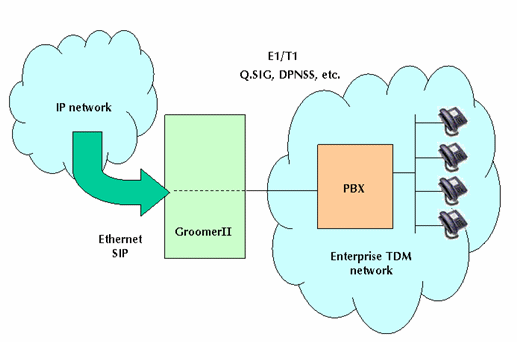

　　由于有了Aculab的GroomerII，如圖３所示，SIP可以在每個呼叫的基礎上，和包括ISDN在內的任何協議協同工作。


　　圖3的例子內，GroomerII安裝了SIP和PRI信令協議Q.SIG或DPNSS等，以網關的形式實現基于IP的網絡和企業PBX之間的互連設備。鑒于以往在傳統PBX方面的投資顯著，這種以變通的方式支持IP語音很重要，也很實際。

　　圖中所示的IP網絡可以是ISP提供的，也可以是IP專網，或者是企業的廣域網(WAN)。

　　在PBX和IP網絡之間安置網關，企業可以從容地把語音和數據網集成在一起，使得傳統電話可以和IP電話通信。而且，允許PBX可以在WAN范圍內工作。顯然，這種集成方式可以有效節省昂貴的中繼成本。

　　這種方法對需要用網關單元構建企業解決方案的電信設備制造商（TEM）也很實用。出于類似的考慮，呼叫中心開發商和系統集成商也需要GroomerII，以便把新興的、基于IP的產品和傳統的PBX集成起來。

7．結論

　　綜上所述，業界對協議轉換和媒體網關的需求是顯而易見的。當今時代，不但是方案供應商、網絡運營商和企業需要面對世界范圍內的、基于TDM的信令協議，而且，隨著產業向下一代IP網絡的逐步過渡，與IP終端的連接能力也越來越重要。

　　通過IP架構提供語音業務的運營商，可以采用能實現IP到CAS、ISDN或SS7轉換的網關，與電路交換網相連。據此，這些運營商可以向企業或個人IP客戶提供可靠的、高質量的和功能豐富的語音業務。

　　TEM和系統集成商可以采用網關單元，提供呼叫中心和企業解決方案，把新興的、基于IP的產品和傳統的PBX集成起來。

　　網關功能對產品進入那些已經解除管制的、新興的以語音為核心應用的市場至關重要。只需添加功能部件，無需搭建新的通信基礎設施，就能為客戶提供服務，顯著地縮減了開發新業務和新特性所需的時間。

　　選擇能夠使不同網絡互連的設備的原則包括：技術特性、軟硬件的可選擇性、系統容量、可擴展性、支持水平、費用以及所支持的協議的廣泛性等。

　　Aculab公司的GroomerII是解決此類問題的關鍵。它能從容應對實際應用中可能遇到的各種挑戰，在業界是有口皆碑的！GroomerII可用于多種多樣的應用場合，無論是電路交換網還是IP網，都能滿足不同應用的特殊需求

　　GroomerII作為具有很強自適應能力的、綜合性的信令和媒體網關，必將在傳統通信設備和方興未艾的下一代網絡的互連互通中起到舉足輕重的作用。

Aculab公司供稿　CTI論壇編輯
