亞安科技Ascon協同視頻會議解決方案

2004/03/19

目錄

第一章 方案設計綜述
§ 1.1 前言
§ 1.2 設計目標
§ 1.3 設計原則
§ 1.4 系統功能
§ 1.5 系統示意圖
第二章 ASCON 視頻會議方案
§ 2.1 采用H.323 系統構成
§ 2.2 網絡要求
§ 2.3 服務器端的建議配置
§ 2.4 客戶端的建議配置
$ 2.5 技術參數
$ 2.6 會議室級應用
$ 2.7 桌面級應用
第三章 產品介紹
§ 3.1 ASCON 視頻會議系統客戶端介紹
§ 3.2 ASCON MCU 服務器介紹
第四章 ASCON 產品優勢
§ 4.1 易于使用
§ 4.2 部署靈活
§ 4.3 ASCON MCU 服務器技術
$ 4.3.1 協議
§ 4.3.2 分布式體系結構
§ 4.3.3 ASCON MCU技術
§ 4.4 安全性
§ 4.4.1 認證
§ 4.4.2 加密
§ 4.4.3 會議中的安全措施
第五章 ASCON 系統部署
§ 5.1 服務器端帶寬要求
§ 5.2 服務器部署
§ 5.3 客戶端部署
§ 5.4 防火墻問題解決部署
§ 5.5 硬件設備選擇
第六章 ASCON系統技術優勢
第七章 服務與培訓
第八章 發展構想

第一章 方案設計綜述

1.1 前言
　　信息化發展程度的高低已經成為衡量一個國家現代化水平和綜合國力的重要標志，也是衡量一個企業的現代化水平和綜合實力的重要標志。從世界范圍來看，推進企業辦公網絡化、自動化、電子化和全面信息共享已成為大勢所趨，建立在互聯網絡基礎上的視頻會議協同工作系統已經成為企業信息化的重要組成部分。

　　ASCON 提供多媒體商業通信服務，包括語音會議、視頻會議和數據會議。ASCON的服務適合信息互遞，實時協作，可以使企業共享內部信息，使最終用戶溝通更加順暢，使工作協調更方便，并適合于企業內部跟蹤管理，滿足有分支機構企業管理的需求。和傳統的流媒體廣播或靜態網頁不同，ASCON革新性的教育、培訓服務使得企業處于分散地域的員工、合作伙伴、客戶或學校的老師和學生交流、協同工作和學習，節省時間和費用。

　　ASCON所提供的基于Internet的網絡視頻會議系統為您提供一整套適用于語音、數據、視頻、文件共享、繪圖共享的視頻會議解決方案，使世界各地的用戶可以進行快速準確的交流和溝通，實現不同地點用戶的協同辦公。ASCON同時支持音頻、視頻和數據傳送技術使得合理配備的網絡視頻會議系統能夠同時實現會議接入內部網和互聯網。通過該方案還能更有效地消除企業在經營管理上的中間環節和企業長途電話、差旅費用等資源的浪費，使企業經營更加簡潔有效，使企業在競爭中獲得更高的效率，在競爭中占有更大的優勢。

　　在支持世界范圍互操作性的同時，ASCON也為局域網提供了可靠的、高品質的、標準的視頻會議。ASCON視頻會議遵從相關國家標準并提供屏幕放大、全運動視頻以及全雙工、回聲消除的音頻，這樣就升級了桌面PC的等級。在以往的傳統視頻會議系統中, 用戶需要專門的視頻服務器（MCU）設備, 企業在這方面的投資至少一百五十萬元人民幣以上。同時,舉行會議的靈活性也受到很大的限制, 只能在特定的會議室開會。軟硬件設施維護費用很大，企業還許設置專業技術人員進行日常維護。

　　北京世紀亞安公司自行開發視頻會議系統可以有效利用企業的IT基礎設施，企業員工可以使用桌面和移動筆記本電腦，在不同網絡環境下運行的多點對多點會議平臺，為企業提供了更加靈活方便的視頻、語音、數據實時通信，可應用于各種遠程會議、教育、培訓和電子商務。

用戶借助 ASCON 的力量更有效率的工作:
·節省大量的長途電話費；
·節省大量的出差費用及旅途時間，更具人員安全性；
·減少因為出行帶來的健康隱患；
·提高企業管理者與內部的時事溝通；
·提高與客戶、服務商之間的溝通和協作；
·縮短企業管理者的決策周期；
·隨時可以召集、舉行會議和培訓；
·在外人員也可以通過互聯網參與公司的會議；
·有效利用企業網絡資源，沒有額外的通信費用。

1.2 設計目標
　　在一個遠程中心、多個下屬工作站之間實現級聯視頻會議。我們提出了ASCON 視頻會議系統解決方案,力圖最大限度地發揮寬帶網絡的優勢，提供更好的服務。

1.3 設計原則
　　為了保證視頻會議系統在網上可靠的、安全的、高速的和高效的運行，我們設計時遵循如下原則：
·系統的高可靠性
·系統的易擴容性
·良好的設備兼容性
·具備數據庫備份功能
·目前業界領先的MCU技術
·針對商用服務的特點，要有統一、多樣的管理方式
·圖形管理界面，WEB界面

1.4 系統功能
·多畫面
·視頻電話
·廣播會議
·兩點會議
·錄像/回放
·電子白板
·會議講稿共享
·文字交流
·會議控制與管理
·會議加密
·多服務器級聯

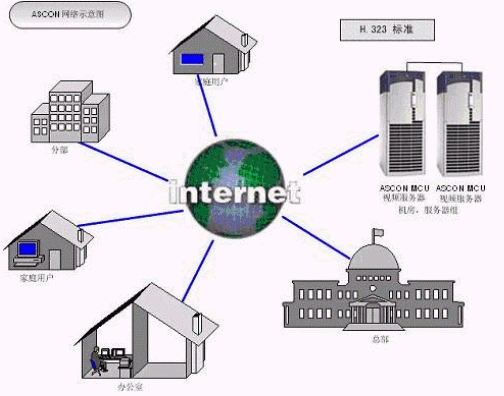

1.5 系統示意圖


第二章 ASCON 視頻會議方案
　　ASCON 視頻會議系統是利用企業現有的IT基礎架構,在不增加任何硬件投資的情況下, 通過現有的局域網或互聯網,進行實時商務通信和協同工作。用戶可在任何時間從世界任何一個地方登陸 ASCON 視頻會議系統,進行實現多點到多點實時的語音、視頻和數字會議。

2.1 采用H.323 系統構成
系統主要由：
1）服務器端：ASCON Server；
2）客戶端：由MS Internet Explorer組成及視頻捕獲設備等。
　　其中 ASCON Server可以利用企業既有的Windows/Linux/Unix 服務器，安裝ASCON Server軟件、數據庫、安全認證等系統即可�？蛻舳塑浖恍璋惭b任何軟件，主要安裝設備視頻捕捉設備如： USB 接口的攝像頭、數碼攝相機等，此外 高品質耳機（或音箱）及麥克風等組成。

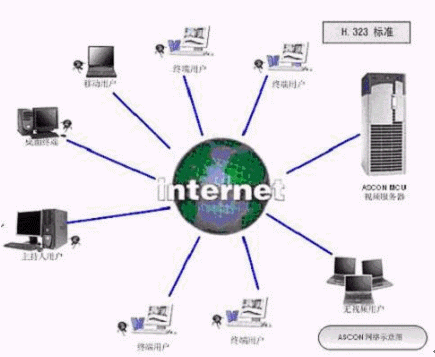

ASCON視頻會議其拓撲結構如下圖所示。


2.2 網絡要求
　　支持TCP/IP 協議的局域網、企業內部網和廣域網、互聯網。
每一個參加會議用戶需要 2~16Kbps 的帶寬，建議采用ADSL或寬帶網絡。如果基于LAN（局域網）網的會議，建議使用100M 內部局域網絡環境。

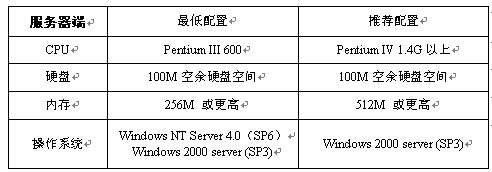

2.3 服務器端的建議配置

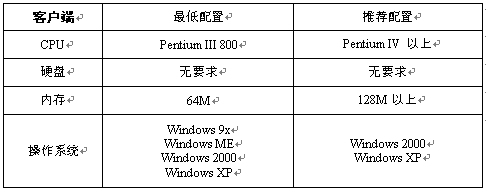

2.4 客戶端的建議配置


2.5 技術參數

　　視頻分辨率符合以下協議
　　CIF, QCIF
　　具有靈活圖像參數設定功能，從176x144到352x288，以及可擴展到1024x768.
　　256 kbps以及更高帶寬時 30 fps
　　完全符合H.323 標準

音頻符合以下協議
G.711，G.722，G.722-1，G.723-1

視頻符合以下協議
H.263，H.263+，MPEG4

數據傳輸符合以下協議
T.120

2.6 會議室級應用
　　以往市場上常見的視頻會議軟件基本上都是支持桌面級別的應用，而由于其視頻圖像效果不夠理想（只支持QCIF格式，或在CIF格式下幀率太低、圖像斷續），或無法支持全屏顯示等原因，無法在會議室級別的應用中使用。

　　ASCON 大視頻能夠支持CIF格式的視頻圖像效果，并在保證帶寬的情況下，能夠達到25幀/秒的傳輸速率，提供給用戶VCD效果的視覺感覺。

　　會議室級別的應用中，客戶端硬件外設應按照以下進行配置：

a． 音頻設備
　　音頻輸入設備：應選用定向麥克或會議麥克風，這些麥克風具有方向性好、嘯聲抑制等性能，適合作為會議室級別視頻會議的音頻輸入設備。

　　音頻輸出設備：采用會議音響系統或質量較好的音箱等設備。

b． 視頻設備
　　視頻輸入設備：選用較高端的模擬攝像頭，通過視頻采集卡將采集信號輸入到客戶端主機。推薦設備有SONY D31模擬攝像頭和OSPREY 200/500等視頻采集卡。

　　視頻輸出設備：作為會議室級別的應用，視頻輸出設備通常選用高清晰度電視、背投或投影儀等設備，以提供給用戶清晰、逼真、舒適的視覺感受。

c． 會議室設計：
　　會議室級別應用中，為使視頻會議達到一個良好的效果，會議室的環境設計是一個非常重要的環節，會議室除了提供參加會議人員舒適的開會環境外，還要逼真的反映現場的人物和景物等，使與會者有一種身臨其境的感受，因此在環境設置方面，應考慮以下因素：

·結構布置：會議室凈高應最好大于三米，長寬比例控制為3:2；
·溫度及濕度：會議室內的溫度、濕度應適宜。通常應設定為18~25攝氏度的溫度，60%~80%的濕度，并保證室內空氣新鮮；
·噪聲控制及聲學處理：對于聲學處理，應考慮以下因素：頻率特性控制、回聲控制及噪聲控制。頻率和回聲控制，可通過控制室的調音臺，用增設的優質功率放大器，控制高、中、低音；并可通過揚聲器環繞放置會場四周，使與會者有身臨其境的感覺。噪聲控制主要是隔音與吸音效果控制，隔音主要是指選用雙層窗戶隔離外界噪音，一些電器設備的主要部件安裝在控制室，以避免電感性電氣設備噪音；吸音指室內應鋪地毯、吊天花板，會議室四周墻壁不宜太光滑，最好裝有隔音材料并用軟布包裝，保證室內噪音小于40分貝。麥克風與音箱應保持合適距離及方向，降低會議室的回聲以形成良好的開會環境。
·色調與色彩：會場四周的景物色彩、桌椅顏色等，一般不宜采用"白色"和"黑色"等色調，這兩種顏色會對人體產生"反光"和"吸光"的不良效應。所以墻壁四周、桌椅等宜采用淺色調。對攝像背景（被攝人物背后的墻）不宜掛有山水畫等景物，否則將增加攝像對象的信息量及網絡流量，不利于圖像質量的提高。
·光源及照度：會議室的光源及照度，是會議室的基本必要條件。一般的攝像機均有自動彩色均衡電路，能夠提供真正自然的色彩，從窗戶射入的光偏高就會產生有藍色投影和紅色陰影區域的視頻圖像；另一方面，會議的召開時間是隨機的，上午、下午的自然光源照度與色溫均不一樣，因此會議室應盡量避免采用自然光源，而采用人工光源，所有的窗戶都應采用窗簾遮擋。在使用人工光源時，應選擇冷光源，諸如"三基色燈"（R、G、B）效果最佳。對于攝像區三基色燈影放置在合適的位置，對于監視器及投影屏幕，周圍的照度過高會影響觀看效果。攝像區的照明度控制在750~12500LUX之間，非攝像區的照明度應小于80LUX。為保證產生均勻的照明效果，光源應安放在被照物前上方45度。

2.7 桌面級應用
　　軟件視頻會議系統廣泛的應用在桌面級別的視頻會議需求解決中。分布在不同地理位置的各個用戶，可以通過視頻會議系統，使用臺式電腦、便攜式電腦、工作站等，就某一問題進行探討或就某一話題進行交流。ASCON軟件視頻會議系統的B/S結構使得各個視頻終端具有可靈活的變更位置的特點，因此人們可以方便的在不同位置訪問視頻會議服務器來進行視頻會議。如異地辦事處和總部之間的業務會議、科研學者們在世界多個地點通過視頻會議進行的學術交流、出差人員通過筆記本撥號上網和公司間進行匯報交流等。

　　在桌面級別的視頻會議需求中，可根據實際需求和網絡帶寬支持情況選用清晰度為普通或清晰，前者可支持QCIF格式（176x144，15幀/秒，中等程度清晰度）的視頻效果，后者可支持QCIF格式（176x144，15幀/秒，高清晰度）的視頻效果。

　　桌面級別的應用中，可選用較簡便的音視頻設備。視頻輸入設備可選用USB數字攝像頭，如SAMSUNG C30/C10等，或者普通模擬攝像頭+采集卡（如OSPREY 100）等；視頻輸出設備一般采用普通電腦顯示器、液晶顯示屏、電視機等；音頻設備可采用高質量耳麥等。

ASCON 視頻會議系統典型應用圖如下所示：


第三章 產品介紹

ASCON 視頻會議功能：
1. 多畫面
　　視頻傳輸采用MPEG4標準作為視頻編解碼標準，支持最多16路視頻同時傳送，在同一時間，與會者可同時選擇性的收看多路視頻中的任何一路或多路視頻，操作方便。還可以對任何路視頻進行任意縮放和多種分辨率顯示，最大支持到800x600分辨率。

2. 視頻電話
　　就像打電話一樣方便，共同進入約定視頻會議室，然后就可以開始兩點間視頻電話了。

3. 廣播會議
　　以多播方式，主席控制會場發言。

4. 討論會議
　　最一般形式的會議，在會議進行中，與會人員聲音進行混音處理，同時支持16路視頻。

5. 兩點會議
　　類似于視頻電話，但是功能與研討會議相同。與會的人都有控制會議的功能。

6. 錄像回放
　　建立會議時，可以選擇錄制會議，這時，開會的全過程就被自動地記錄下來了，包括當時的全部語音，當時的視頻，以及屏幕變化，以備將來參考之用。

7. 電子白板
　　多人共享的電子白板，即寫即現。電子白板提供文檔共享和協同瀏覽，此項功能可以使用戶通過可視的方式，討論各種文檔形式的會議議案，如：MS WORD, MS EXCEL, AUTOCAD, POWERPOINT等。同步瀏覽使用戶可以同步接收各種文檔，實現了遠程演示功能。與會者可以通過文字消息進行交流。

　　提示窗口：收到其他用戶發送的文檔、同步瀏覽和白板提示用戶。

8. 會議講稿共享
　　主持人發布講稿，開會時所有人員都可以同步瀏覽講稿。

9. 文字交流
　　在會議窗口，有一個區域，提供文字交流，就像聊天室一樣。還有一個獨立的文字交流程序，提供即時的點對點的聊天。

10. 會議控制與管理

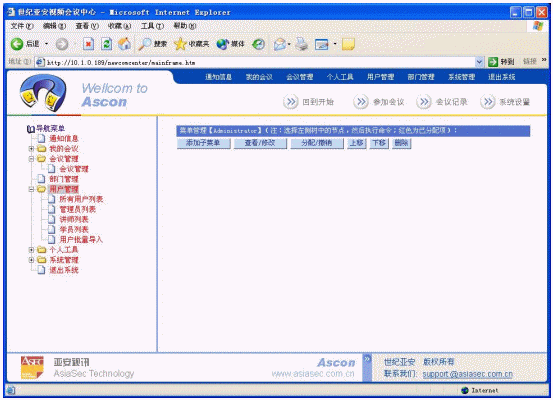

　　提供會議控制功能。會議主持者可以通過會議控制功能對任一與會者進行控制， 同時，提供了遠程會議管理功能，可以在任意一臺安裝了瀏覽器的計算機上管理會議，如創建/取消會議、啟動/停止會議、會議成員管理等等。

會議管理:
·可創建多個會議室或分會場
·設定會議視頻質量
·設定與會者和會議時間
·編輯現有會議的配置或刪除現有會議
·選定候選主持人
·可自由邀請與會人員
·電子郵件通知與會人員
·振鈴方式通知與會人員

部門管理
·創建部門結構
·建立對應的部門會議

用戶管理
·管理員指定分配用戶記錄
·查找，編輯或刪除現有的記錄
·授預修改用戶權限

11. 會議加密
　　采用128 位的加密碼SSL----使用最廣泛的數據加密標準，給會議內容加密。確保不被竊聽。

12. 多服務器級聯
　　支持多服務器級聯滿足大量用戶同時開會的要求。

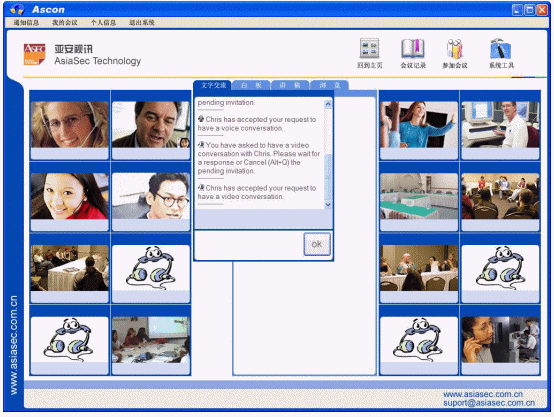

3.1 ASCON 視頻會議系統客戶端
·集成用戶界面企業級的集成用戶界面，把所有的功能集成到統一的企業級用戶界面中，樸素、實用符合國際企業的要求。
·集成語音會議集成語音會議，實現了較為真實的會議情境，主持人和與會者可以進行面對面的多向可視交流，多方提問，自由發言，和實際的開會方式完全一致。
·集成視頻會議支持多點、多路視頻，完全實時，畫面和聲音同步。
·數據共享 以通用的工具為大多數終端系統提供T.120允許的數據共享。使得用戶可以進行閑談、白板討論和會議講稿共享。電子白板和應用共享可以互通，會議系統自動紀錄修改過的演示，以便日后會議重放。
·即時會議　開廣播會議的同時，會議過程中可以從正在進行的會議姓名列表中選擇一個或多個與會者，然后為會議選擇一個選項，啟動即時會議。所有即時交談消息都自動加密。
·會議主持人的功能：確保所有與會者都已到會、查看會議議程、處理權限 、使用舉手、主持音頻會議、監控會議的長度 、切換主持人、向與會者發送信息、發送 Web 頁 、發送問卷調查 、查看和共享問卷調查答復、授予其他與會者控制權、控制共享屏幕。
·多種會議方式
　　主持演示： 用于包括若干演示者的交互程度適中的會議。
　　廣播演示和示范：用于沒有太多交互的大型會議（能夠通過級聯增加參會人數）；
　　允許用戶用不同速率連接，參與高帶寬用戶的會議。

3.2 ASCON MCU 服務器
　　ASCON MCU Server在用戶能夠連接的任何IP網絡上創建虛擬會議室，以實時視頻、音頻和協作進行交流。

　　由于ASCON MCU Server是基于軟件的，能為適應你的網絡拓撲進行定制，構成一個靈活的會議方案。多個ASCON MCU Server能為大型會議級聯在一起，或對遠端的各點間的數據流進行優化。當你的會議需求增長時ASCON MCU Server能升級至與你的需求相符。

　　ASCON MCU Server是一項權威的后臺技術，在多種變化的環境中為音頻、虛擬通信和數據協作提供交換。從高端的企業會議和應用共享到基于Internet的組視頻閑談，ASCON Server是一種透明的多媒體交互方式。

　　商業用戶沒有時間研究網絡，需要簡單地連接到在線會議。ASCON Server友好的用戶界面使用戶輕松地加入和參與虛擬會議：

·和硬件會議終端連接 很好的兼容VCON、Polycom等廠家的H.323終端。
·用ASCON MCU Server預定會議，或通過自動email邀請通知參會時間和地點。
·用戶以同時接收的多路視頻窗通過語音激勵或會議主持進行切換。
·集成使會議(視頻，音頻)通過流媒體服務器被紀錄，以備日后回放。
·能夠通過級聯增加參會人數。
·允許用戶用不同速率連接，參與高帶寬用戶的會議。
·用戶自主進行會議預定 他們擁有自己的紀錄表，從中可以查出預定參加的所有會議。在預定和開始會議時無需管理員介入。并且預定會議時，可以選擇任意會議的相關功能，包括電話會議、NetMeeting會議、數據會議、視頻音頻功能、加入會議密碼、選擇網絡安全、重復記錄會議等。
·通過WEB界面可以對服務器進行全面的管理。
·群體服務器流量控制 管理員可根據網絡環境自定義數據流傳輸數據和本地緩沖大小和響應時間和安全管理，監視整個群體服務器日志事件變化，并可定義網絡資源分配和限制數量。實時監控所有會議進程，并對參會人員監控管理。
·多級安全措施 所有的呼叫由ASCON MCU Server來代理。只有被允許的呼叫在網絡上才能發起。允許H.323視頻通過防火墻安全地進行。輔助的阻止任何人在多點會議中進行竊聽活動。
·適應從窄帶到寬帶不同的接入方式 ASCON Server系統采用H323視頻壓縮技術，既可以33K Modem或ISDN撥號上網，也可以ADSL、DDN等各種寬帶接入使用，以及在局域網、城域網等環境下使用。滿足各種客戶要求。
·信息傳輸可靠、安全 登錄會議提供密碼認證以及SSL驗證，數據傳輸、用戶密碼等信息傳輸采用128位加密。會議中傳輸的音視頻、數據信息在網絡傳輸之前首先經過壓縮，ASCON Server為用戶提供了從簡單加密、到MD5加密等多種加密選項。
·產品靈活性、擴展性好 相對于傳統硬件系統，既可以應用在桌面電腦、筆記本電腦旅行中開會，也可以應用在大型會議室中。
·購置成本、維護成本小
　　相對于傳統硬件系統，客戶無需購買昂貴的專用硬件設備，在普通PC上就可以實現視頻會議；可利用企業已有的網絡，而無需支付昂貴的專用
·支持多會議室
　　多個虛擬會議室由管理服務器實現集中管理，單臺物理服務器可支持數數百個會議室。
·支持大容量廣播接收用戶
MultiCast支持使得可以對大量非交互用戶進行廣播。
·可靠靈活的權限控制
ASCON提供了會議主持人機制，會議主持人擁有許多附加功能，包括允許與會者發言、中止與會者的發言、拒絕與會者的發言申請、給予與會者控制權、拒絕與會者申請控制權、將與會者請出當前會議等。另外，會議可以在主持人控制模式下進行，這時所有用戶的發言和協同操作都需要會議主持人的批準。并且可以轉換會議主持。
·大容量并發用戶支持
在一臺服務器上最多可以支持250人參加會議，對于廣播會議，更能支持達到6000人的會議，完全滿足企業的會議需求。


第四章 ASCON 產品優

4.1 易于使用
　　ASCON Server 視頻會議軟件系統功能完善、易于使用。既是對于計算機應用不熟練的用戶稍加培訓即刻掌握。系統具有以下特點：

·ASCON Server 客戶端不需安裝程序，只需安裝攝像頭驅動程序及插上麥克風，USB 接口的攝像頭，輸入用戶名及密碼啟動 ASCON 會議系統，不許要任何配置導向，使用和管理都很方便。
·ASCON Server 視頻會議系統實現了較為真實的會議情境，主持人和與會者可以進行面對面的多向可視交流，多方提問，自由發言，通過文件共享、協同瀏覽、遠程共享功能，實現了多媒體數字會議和即時會議，比傳統會議及普通視頻會議更有效率。
·ASCON Server 把所有的功能集成到了統一的用戶界面中，條理清晰，使用方便。
·ASCON Server 容易和企業應用軟件（如ERP、CRM、OA）集成在一起工作，符合用戶使用習慣。

4.2 部署靈活
·充分利用用戶已有網絡和計算機系統，只需簡單硬件設備就可使用，減少了用戶投資。
·提供企業獨立部署，只需部署ASCON服務器，就可以隨時隨地召開高質量的語音視頻數字會議。這種部署方案節省了企業購買設備及軟件的成本以及系統維護的成本。
·支持多個服務器環境中的會議，適應大型會議需求。
·有多種級聯方式，突破多級級聯后對T.120數據共享的限制。
·支持全面的帶寬管理。

4.3 ASCON MCU 服務器技術

.3.1 協議
A　　SCON 基于H.323式通信平臺。該平臺可以實時轉發語音、視頻數據，并能夠處理各種復雜的媒體類型，并且和H.323硬件視頻會議系統互連互通，具有很強的擴展能力。
協議支持
·符合H.323 V3的標準
·音頻編碼支持G.711, G.722, G.722.1, G.723-1
·音頻可以被多種方式控制，支持混音
·視頻編碼支持 H.261，H.263，H.263+，MPEG4
·視頻格式支持 CIF，QCIF
·支持多種視頻控制方式，語音激勵、時間間隔、連續出席、主席控制
·服務器支持多種級聯方式，
·T.120數據加密

4.3.2、分布式體系結構

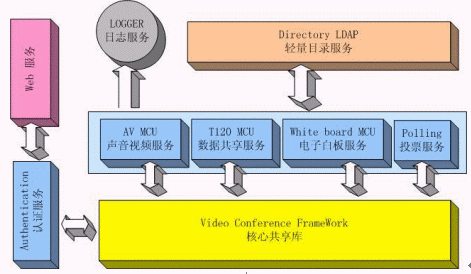

ASCON 采用了分布式體系結構，服務器的角色可分為4類：
1) Framework核心共享庫；
　　Framework核心共享庫是ASCON的核心。
　　提供其他所有模塊（AV, T120, White board, Polling, Authentication）的底層功能調用支　　持，其他一切服務都是建立在這個核心共享庫基礎上的。它是視頻會議系統的核心中的核心。

2) 認證服務器；
　　認證服務器用于控制 MCU 服務器的合法性，認證服務器應用了先進的激活技術，從根本上保證每個服務器許可證只能用于一臺服務器。從而保證了客戶的利益。

3) 應用服務器
　　包括藍色長條框里的 4 個獨立的應用服務器。
　　AV(聲音視頻服務器)
　　提供聲音視頻方面的服務,包括電視會議、語音會議、電話會議等等會議形式的聲音和視頻的支持。
　　T120(數據共享服務器)
　　提供所有應用程序的共享服務，窗口共享，以及遠程控制的實現。
　　White board(白板服務器)
　　提供各種筆形的畫板支持，以及多人同時控制。還提供PPT演示文稿的遠程共享講解，并配合白板的畫筆，實現更豐富的講演效果。

目錄服務器
　　1 提供有關會議和人員的所有信息的功能。比如哪些會議在進行，哪些會議已經預訂。又比如哪些人參加那些會議等等。
　　2 目錄服務器保存ASCON 互動網絡中用戶會議及 MCU 服務器的狀態信息，目錄服務器可以驗證用戶合法性并動態分配 MCU 服務器資源，使用戶得到最佳服務。

4) 日志服務器
　　提供服務器所有變化，以備將來查詢之用。

4.3.3 ASCON MCU 技術
　　實時多點多路視頻 實時多路多點視頻傳輸技術是適應從2kbps 到16kbps 的網絡環境，即使在大延時和高丟包率的網絡環境中，ASCON的客戶端也可以看到清晰穩定的畫面。

　　能混音 智能混音技術，又一重要技術創新，ASCON 平臺可以在MCU對語音流進行實時的混合，經混合的語音傳輸到客戶端后進行分離和回放，這一技術使多人可以同時說話，避免了同類軟件復雜的發言控制和流程控制，符合用戶的使用習慣，極大的方便了用戶的使用；同時MCU 端智能混音技術使得任意客戶端的語音流量與系統并發用戶數無關，從而大大降低了網絡流量，提高了系統的可用性。和其它系統相比ASCON 的智能混音技術消除了噪音。

　　視頻壓縮技術 適合窄帶寬帶環境的網絡傳輸。

　　智能流控制技術流控制技術是實時語音視頻的核心的技術，其核心是互聯網的流量模式識別。ASCON的智能流量控制技術盡最大可能消除網絡的抖動，使得用戶即使在大延時高丟包率和高抖動的惡劣網絡環境中也能聽到清晰連續的語音。

4.4 安全性
4.4.1 認證
　　我們可以把ASCON 會議服務看作是多媒體數據的交換和傳輸， ASCON 也為交互式會議的現場操作提供一個更為安全的結構。增加的安全元素包括：

·會議口令：與會者若想參加會議，則必須提供口令。
·身份驗證：要求把與會者的名單提供給會議的組織者（有時也就是指會議的主持人）。組織者據此可以知道參會人員。如果會議組織者發現某個不能識別的與會人，她可以向他提出口頭的認證。
·開除/邀請：使用這項功能，會議組織者可以從電話上開除不需要/無授權的與會者。在另一方面，如果組織者想要邀請某人加入會議，他或她也可以通過使用邀請功能來實現。

4.4.2 加密
　　ASCON不以純文本的形式發送會議內容。為了保證最大的安全性，ASCON 采用128 位的加密碼SSL--使用最廣泛的數據加密標準，給會議內容加密。使用SSL，我們可以為所有往來于服務器上的數據加密，以防止在傳輸過程中其他人對數據的非法訪問。

4.4.3 會議中的安全措施
　　在組織和舉行一次ASCON 會議時，主持人有許多措施可加強會議安全。ASCON嚴格遵循應用共享原則，即限制與會者的使用權限，只有那些主持人認為可以共享的權限，才能被與會者使用。在這種方式下，與會者將無法使用未經許可的權限。而其它產品將會公開主持人的所有權限。

主持人有著別與會者都高的權限，這些權限包括：
·傳遞頁（看前頁或后頁）。
·批注文件、發言、web 頁或共享軟件。
·發送文本信息給其他與會者、主持人（或全部）。
·查看與會者名單。
·授予主持人權限。


第五章 ASCON系統部署

　　ASCON視頻會議系統由服務器端軟件和客戶端軟件組成。其中安裝服務器端軟件的PC服務器必須有公共的IP地址（當通過公網進行視頻會議時）；所有會議成員都需要在其個人計算機上安裝客戶端軟件，可以根據具體情況接入IP網絡。在較好的、穩定的網絡帶寬條件下，能保證較好的音視頻信號的傳輸效果。

　　ASCON視頻會議系統將所參會人員通過IP網絡連接起來，提供音頻、視頻以及數據協作等通訊服務。

5.1服務器端帶寬要求
　　在ASCON服務器端預約會議時，可根據服務器端和客戶端的網絡帶寬狀況進行會議帶寬設定，以滿足不同網絡環境下用戶的視頻會議需求。

服務器端帶寬要求取決于以下因素：
　　會議帶寬設定、視頻效果設定、參加會議人數、服務器同時支持會議室情況。

　　前三個因素決定單個會議的帶寬，而服務器端帶寬為該服務器所支持的并發會議帶寬之和。

　　例如：某臺服務器同時支持兩個會議的進行，參數如下：

清晰度：清晰， 多畫面會議以4畫面為例
　　會議1：廣播會議 1路主播 清晰畫面、7人參加會
　　會議2：討論會議 4路普通視頻、4人參加會議（相互之間可能看見）
　　則計算如下：
　　會議1MCU帶寬需求：120Kbps + （ 120×8 ）= 960 Kbps
　　會議2MCU帶寬需求：120Kbps×4×4 = 1920 Kbps
　　則服務器的帶寬總需求：會議1帶寬 + 會議2帶寬 = 960Kbps+1920Kbps=2880Kbps
　　從上例中可以看到，高清晰（QCIF）的會議對帶寬有更高的要求。對于廣播視頻會議而言，會議實際帶寬需求為：會議帶寬 × 視頻數 × 參加會議人數。

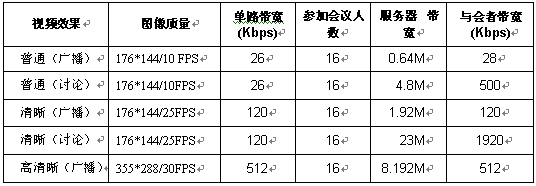

　　同時需要說明的是，服務器帶寬需求為并發會議帶寬之和，并發會議指在同一時間段召開的視頻會議。具體的會議帶寬要求如下表舉例所示：


5.2服務器部署
　　配置一臺服務器安裝ASCON服務器軟件，當通過公網進行視頻會議時，服務器需要配置為公共的IP地址，并且可以位于防火墻之后。如果服務器位于防火墻之后，需要開放TCP端口號為：1935,7608,7609,7610。其中視頻音頻端口為1935。如果需要穿透防火墻，則不需要打開任何TCP端口。

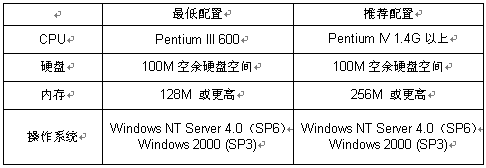

視頻會議服務器的系統需求如下表所示：


5.3客戶端部署
　　用戶需要運行PC機上的ASCON客戶端軟件參加視頻會議。因此，需要在所有參加會議的用戶的客戶機上安裝ASCON客戶端軟件。

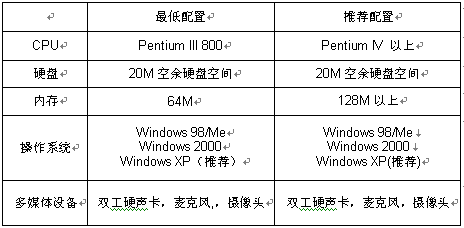

視頻會議客戶端的配置如下表所示：


5.4 防火墻問題解決部署
　　當用戶有通過公網進行視頻會議需求時，ASCON系統要求服務器必須配置有真實IP地址。
對于客戶端任何網絡環境的防火墻，ASCON視頻會議系統都能通過80端口穿越。

5.5 硬件設備選擇
　　ASCON在設計時就考慮到了與各種硬件設備的兼容性。由于系統本身是純軟件系統，通過對外部硬件設備的選擇，ASCON可以實現由低到高各種級別的視頻會議方案。

1．桌面型終端
　　對于桌面型的終端配置，考慮到價格因素以及攜帶方便性，推薦用戶使用USB接口的攝像頭以及耳麥，用戶只要將攝像頭和耳麥接到臺式計算機或是筆記本電腦上，就可以通過ASCON 開始視頻會議了。對于經常出差的用戶，使用這種配置攜帶起來非常簡單。

2．會議室型終端
會議室型終端要求的音視頻質量一般較高，我們推薦用戶使用一些相對高檔的外接設備：
用途 設備
D100P是一個高速,無噪聲鏡頭轉動,寬視角和10倍光學+4倍數碼變焦的高質量CCD攝像頭,D100P攝像頭提供了快速穩定的自動聚焦,自動白平衡和自動曝光,當鏡頭變換位置時不用手動控制調整。
靜音操作,直接驅動馬達與傳統型號相比徹底降底了鏡頭轉動的噪聲。它還具備多種畫面效果， 一個整合的后備電池在攝像頭電源關閉時可以儲存預設位等設備以參數，配有紅外遙控器，通過通信RS-232C (VISCA)接口可被計算機控制。
適用于要固定的會議場所，根據各場所的特點可選擇不同安裝方式。采用先進的一體化工藝設計，其安裝容易。16倍光學變焦鏡頭，8倍數碼變焦鏡頭共128倍變焦，自動聚焦及自動光圈和電源遙控變焦/聚焦，高分辯率、低照度彩色攝像機，高靈敏度(0.8LUX) ，高精度智能化控制、180°翻轉、360°連續旋轉，轉速可達0.3°-240°/s，可變速調整，屏幕顯示（OSD）功能，64個預置點，攝像機編號，自動增益控制開關，8路報警輸入，2路報警輸出，自動掃描 ，標準RS-485通訊，室內型吸頂式安裝。
配合AVCON,具備分布式的回音消除功能
多方位MIC矩陣，360感應拾音
智能化消除或減弱背景雜音，包括空調風扇，翻書，碰撞等雜音自動增益使音量均勻
麗聲2100 ，頻率范圍：220～260MHz 頻率穩定度：＜0.002% 調制方式：調頻 音頻動態范圍：＞90dB 音頻頻率響應：50Hz～15KHz±3dB 音頻輸出電平：0～300mV 信噪比：＞70dB 失真度：＜0.5% 靈敏度：5uV 30dB S/N 鄰道干擾比：＞80dB 鏡像干擾比：＞80dB 發射功率：10mW 電源：交流220V　50/60Hz 電池：9V層疊電池 使用環境濕度：10～95% 使用環境溫度：-10～5°C
屏幕尺寸 1106×622mm ，對比度 1200：1 ，像素 1365×768
色彩數 16,700,000 ，視角 160度 ，畫面縱橫比 16：9
制式 PAL/SECAM/NTSC ，
VGA×1,SVGA×1,XGA×1,SXGA×1,W-VGA×1,W-XGA×1
認證 FCC Classs A,UL1950,CSA950
選配件 架臺組件,音箱,掛壁安裝組件,斜角掛壁安裝組件,天花安裝組件

第六章 ASCON系統技術優勢

6.1 視頻編碼技術
1. H.263系列標準介紹
　　H.263是國際電信聯盟（ITU）提出的視頻編碼算法標準。它的提出是為了解決視頻會議中窄帶視頻的壓縮問題。其針對的帶寬主要為甚低碼率（小于64Kbps）。而高帶寬、高質量的視頻壓縮則不在標準覆蓋范圍內。依據視頻會議系統所依賴的網絡基礎設施的不同，ITU-T制定了三個視頻會議協議簇：H.320、H.323和H.324。在這些協議簇中，又規定了音頻視頻的編解碼協議等各種標準。
H.323協議與1996年通過ITU-T組織的認可，成為其H系列（視聽及多媒體系統）協議之一。該協議詳細說明了在無服務質量保證的分組交換網絡上提供多媒體信息交互的終端的功能、結構以及各個傳輸信道所遵循的協議。

　　H.323采用包交換技術，基于我們已經建好的TCP/IP網絡平臺，可以在同一平臺上實現視頻、語音和數據的三網合一，對廣域網的昂貴帶寬的綜合利用非常有效，而且具有較好的靈活性，也便于網絡的管理，而且H.323具有H.320技術無法相比的靈活性和帶寬的綜合利用功能。從效果上說，H.323在高清晰度的大型視頻會議方面在效果上毫不遜于H.320，尤其是在這種網絡帶寬資源比較充裕的情況下。

　　H.323支持點對點和多點兩種模式，也就是本視訊系統中所描述的可視電話和視頻會議兩種通訊模式。H.323協議中也規定了H.323終端和H.320終端、H.324終端等等互聯互通的關守協議。

H.323協議標準定義并支持如下的通信協議：

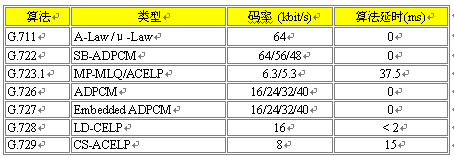

語音編、解碼器通信協議（ITU-T G.711，G.723，G.729，G.722，G.728）
圖象編、解碼器通信協議（ITU-T H.261，H.263）
- H.225的RAS
　- H.225的呼叫信令
　- H.245的控制信令
　- 實時信息傳輸協議（RTP）
　- 實時信息傳輸控制協議（RTCP）

　　H.323協議作為國際電信聯盟(ITU)制定的通訊標準，提供了IP網絡包括Internet，傳輸音頻、視頻、數據通訊技術的基礎。遵守H.323協議，是開發跨平臺產品的堅實前提，也是各不同系統的互連的基礎。H.323是目前業界中最為廣泛遵循的通訊協議，為多數視頻會議廠家所認可，而且目前市場上的絕大多數視頻會議的服務器以及終端都是基于H.323協議研制開發的。

　　H.323能夠保證所有H.323兼容設備的互操作性，能提供設備與設備、應用與應用、供應商與供應商之間的互操作能力，嚴格遵守H.323協議的視頻會議產品將具備良好的開放性。而不遵循H.323協議的視頻會議產品則相反，各個產品之間不具備互操作性，開放性欠缺。在實際使用中，會因為協議不一致，導致兩個企業之間不能正常進行可視電話和視頻會議，而且也大幅度限制了企業下一次采購設備的選擇范圍。

6.2 音頻編碼
1. 國際電信聯盟G系列典型語音壓縮標準的參數比較


2. G.723.1壓縮后的語音質量
　　在國際標準中，統一使用MOS（Mean Opinion Score）方法來評價語音壓縮后的質量。在MOS方法中，電話語音質量的標準定為4分。這就是說，如果一種算法將語音壓縮后，MOS值能達到4分，就說明其語音質量和電話質量等同，用戶無法分辨出其中的區別。

　　G.723.1壓縮算法的MOS評測值是：3.98 （Source: DSP Group Inc., http://www.dspg.com），即非常接近電話質量。

3. 為什么ASCON應用G.723.1標準用作音頻壓縮？
　　1) 壓縮率高：G.723.1算法將語音壓縮到6.3Kbps，在同類壓縮算法中壓縮率是最高的。
　　2) 語音質量好：經G.723.1算法壓縮后的語音質量MOS值能達到3.98分，即使說對于一般沒有受過�！　￠T訓練的耳朵，已經無法區分語音是否經過壓縮。這樣的語音質量完全滿足了網絡視頻會議系統的需求。

6.3音視頻數據的流控技術
1. 實時數據在互聯網上傳輸時的問題
　　1) 延時--音視頻數據包從發送端到接收端所需要的傳輸時間。延時越大，對通話的效果損害越嚴重。
　　2) 延時抖動--即不同數據包延時之間的差別。延時的抖動會造成話音不連續，從而導致通話效果的下降。
　　3) 錯序--數據包先發后到或者后發先到。
　　4) 丟包--數據包在網上傳輸的過程中，由于網絡擁塞而造成的數據包丟失。

2. ASCON的流控機制
　　ASCON采用了實時傳輸協議（RTP）來傳輸音視頻實時數據，最大限度的減少了因為網絡的不穩定而產生的延時。消抖動算法可以處理數據包的抖動和錯序問題。另外，通過專門的丟包恢復機制，ASCON可以盡可能的恢復因為網絡擁塞造成的通話質量下降。

6.4 自適應帶寬機制
　　在網絡會議過程中，經常會出現網絡帶寬波動的情況。如果帶寬的波動幅度使得視頻會議本身的音視頻數據無法正常傳輸，就會造成音視頻質量的下降。這時候往往會出現以下情形：聲音斷斷續續，視頻出現大量馬賽克甚至完全模糊不可辨認。這就要求系統對網絡帶寬的異常波動做出相應的處理。

　　經過大量的用戶調查我們發現，當網絡發生波動的時候，用戶可以接受視頻效果的一點降低但要求聲音仍保證連續、清晰。所以，ASCON視頻會議系統的設計為：當系統檢測到網絡帶寬變化時，會首先降低視頻幀率以保證聲音的連續性。幀率變化的機制是：當檢測到網絡帶寬低于系統要求帶寬時，則將視頻幀率迅速降低為原來幀率的1/2，比如說：原設定幀率為20幀/秒時，系統檢測到帶寬不夠，此時，系統會通知相應的客戶端將幀率降低為10幀/秒，此時如檢測帶寬仍然不夠，則繼續降低幀率為5幀/秒。當系統發現帶寬已經表現為充裕時，系統會通知客戶端將幀率上調，但上調的速度是緩慢的，從10幀/秒會先提高到11幀/秒，12幀/秒……直至穩定在一個適合網絡帶寬的值附近。在整個過程中，語音的碼率是保持不變的。

　　在一次視頻會議中，用戶可以根據自身的網絡條件，選擇網絡帶寬。

　　在ASCON的系統設計中，我們可以允許多種碼率并存在一個會議中。
首先，在每次會議開始前，會議的每個終端會檢測與服務器連接的帶寬情況，并通知服務器。服務器如果發現會議終端的帶寬不一致，則會將不同人的視頻數據做出處理，對于寬帶的用戶，服務器就按照寬帶的質量發送視頻；對于窄帶的用戶，服務器則會將視頻質量做一些降低以適應窄帶的需求，然后再發送給窄帶用戶。正是因為有這種機制的存在，ASCON可以最大程度的利用網絡帶寬，讓用戶體驗到最好的視頻會議效果。

6.5 服務器的多會議室支持
　　在一個視頻會議過程中，ASCON視頻會議服務器對接收到的音視頻數據并非只做簡單的轉發就可以了，而是要做大量的計算，這其中，最主要的是多方混音的處理和視頻多碼率的處理。
在ASCON的開發中，ASCON對混音和多碼率的處理算法做了極大的優化，這就使得一臺服務器上同時開展多個會議成為可能。目前經測試，一臺CPU為Pentium 4的服務器可同時支持8~10個不同會議室。

6.6 寬帶環境下的高質量音視頻

　　隨著寬帶的不斷普及，用戶對寬帶環境下的高質量音視頻效果的要求也越來越強烈。針對這樣的需求，ASCON針對寬帶專門做了音視頻質量的優化。

　　在寬帶環境下，用戶的視頻幅面可以達到CIF（352x288），25幀/秒，并可放大到全屏，在帶寬允許的情況下（每路視頻帶寬大于500 Kbps），視頻質量可以接近甚至超過VCD的畫質。同時，ASCON在寬帶環境下選擇了G.722的寬帶語音壓縮算法，保證聲音更清晰，混音效果更好。

6.7 實現各種級別視頻會議
　　ASCON在設計時就考慮到了與各種硬件設備的兼容性。由于系統本身是純軟件系統，通過對外部硬件設備的選擇，ASCON可以實現由低到高各種級別的視頻會議方案，從桌面級到會議室級的應用均可實現。

第七章 服務與培訓

定制開發
　　ASCON作為技術開發型企業，完全擁有ASCON所有技術的知識產權，可以根據用戶的需求做客戶化開發，滿足不同用戶的實際要求。

項目實施
　　項目的順利實施是視頻會議系統成功運用的保障。ASCON具有一支豐富實施經驗的隊伍。將根據用戶的實際使用環境和規范的實施流程，迅速建立起用戶方便使用的視頻會議系統。使用戶得到的不僅僅是一個軟件產品，而是一個完整的解決方案。

技術培訓
　　ASCON將為所有用戶提供免費技術培訓。包括產品的安裝、使用，功能特點、會議管理等，以及常見技術問題的解決方法培訓。

售后服務
　　電話熱線支持
　　ASCON服務電話熱線，配備有經驗的售后支持人員接聽，多數問題可以即刻解答。
　　服務熱線電話是：
　　010－82684170，82684171。（每天8小時，上午9:00-下午6:00；每周5天）

　　Email咨詢解答
　　ASCON還為客戶提供成本低、響應迅速的Email咨詢答疑。您可以將遇到的各種問題或　　要求直接發往以下Email地址：
　　support@asiasec.com
　　我們將在24小時內給您答復。

　　現場服務
　　對于ASCON客戶，如果出現不能遠程解決的問題，或在系統的運行環境不完全成熟的條件下，我們將與客戶具體協商，提供技術人員的上門服務，現場解決客戶的實際困難。

　　升級服務
　　在系統升級時，ASCON技術人員將提供全套的升級服務，通過遠程登錄完成服務器端的全部升級工作�？蛻舳松壊恍枰略谌魏诬浖�

　　此外，我們還可以根據客戶的具體需要，提供其他進一步的技術支持。

第八章 發展構想

　　現代客戶的一個重要特點就是非�？粗禺a品與其行業性需求的結合。目前我們接觸到的行業包括：遠程教育、遠程會診、遠程證券指導、政府辦公等。對于這些行業來說，他們所需要的絕不僅僅是一個通用的視頻會議系統，而是希望能結合進行業相關的軟件或平臺，幫助他們更好的開展工作。我們會不斷的增加我們的行業性解決方案，更好的滿足客戶的各種需求。

亞安科技公司供稿 CTI論壇編輯


分類信息:     技術_視像通訊_解決方案
乳山市| 婺源县| 通许县| 福泉市| 鄂温| 定远县| 博湖县| 容城县| 科技| 永靖县| 兴安盟| 南部县| 西盟| 泽州县| 中江县| 东乡族自治县| 永胜县| 九江县| 开鲁县| 水城县| 靖江市| 珠海市| 仙居县| 图们市| 东兰县| 玉龙| 东兴市| 蕉岭县| 浮梁县| 新沂市| 丰原市| 福州市| 文登市| 武邑县| 广灵县| 水富县| 上栗县| 蛟河市| 石家庄市| 沾益县| 临武县|
