大唐高鴻數字監控銀行解決方案
2009/05/31
行業需求分析
金融行業是新技術革命的主力軍和急先鋒，為了提高管理水平，滿足客戶日益增長的服務需要。行業的自身特點要求在推廣和應用新技術方面，時刻要走在時代的最前列，最先成為成熟新技術的應用者，國家在推動金融電子化的現代步伐中，投入了大量的人力和物力，可以說金融系統所應用的設備和技術是在各行業中領先的。隨著金融安全防范體制和理論的進一步完善和提高，勢必要求金融行業最快、最新地應用高新科技成果來完善安全工作，帶領全行業步入一個新的臺階，提供最安全、最周到的服務保障，樹立自己的行業形象。
技術實現要求
- 整體工程的安全性和可靠性；
- 應用產品的可靠性和兼容性；
- 系統具有未來的可擴展性；
- 集中控制、布局合理；
系統需求
各大銀行下屬的分支機構遍及各地區，為促進銀行“三防一�！惫ぷ鞯穆鋵�(shí)，實現現代化、高效管理的具體要求，現提出“結合現今行業發展水平，利用先進技術，采用安全可靠的設計方案，將監控系統集成化、網絡化”，這一符合銀行業保衛工作發展的需要。按照目前得情況。
金融系統分布較廣，部門較多.所以要求新一代監控系統分為分行、支行、儲蓄點和分理處三級網絡管理模式，以分行作為整個系統的網絡中樞，支行為二級網絡結點，儲蓄點和分理處為三級網絡結點，建立一個安全、高效、先進的遠程網絡監控體系。
系統可以連接大量報警設備，配合當?shù)氐陌卜老到y(tǒng)，例如門磁、紅外、煙感、玻璃破碎器等，一旦捕獲到異常信號，系統能自動報警，上傳報警信息。.
如果門禁系統有提供接口，還可以融合到系統中去。
系統可以提供高質量的畫面質量，并能和DVR聯合使用，保證錄像的實時性。
通過音視頻監控使機房管理人員能夠隨時隨地看到各個分行或支行的畫面和現場工作人員的工作情況，還可以和當?shù)氐娜藛T對話，加強管理的互動性。
解決方案及各部分詳細說明

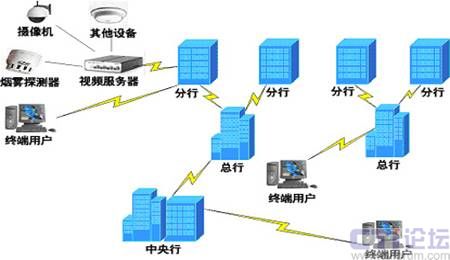

根據以上金融系統對機房監控系統的要求，可按照以下方式搭建金融監控系統。并把它細分為監控前端、通訊網絡，監控中心幾個主要部分。系統示意圖如下：
監控前端
按照?qǐng)D示，監控前端從功能結構上講它分為數據采集和數據處理兩大部分：
1. 其中數據采集部分的設備最為眾多復雜，包含的設備比較多，主要有以下幾類：
- 通過圖像監控、燈光聯動、環境監測監視現場設備的運行狀況，起到預警和保護作用。
- 攝像機，它負責采集各個分行的活動圖像，因功能的不同，有固定，可動云臺，球形機，紅外感應等不同的類型。
- 報警安防設備，這里包括了許多的設備，例如門磁、煙感、紅外對射、玻璃破碎器等，如果說有火災、非法闖入、人為破壞等，相關的報警設備就會發出報警信號到系統中去.
- 保安門禁系統，為了有效科學的人員管理，很多金融機構都安裝了這套系統，而守望者機房監控系統已經可以把它融合到系統中去，增強了門禁系統的功能。
2. 數據處理部分主要是由高性能的嵌入式視頻服務器組成，它具有以下的特性：
- 由于采用嵌入式系統，可靠性極高，無需日常維護。
- 視頻服務器負責把攝像機的模擬視頻信號轉變成數字信號，一般視頻服務器可以接入4路視頻信號（根據視頻服務器型號不同不完全一樣），并能同時進行壓縮，因?yàn)殂y行的特殊條件，一般每路圖像有400K既可實時傳輸。
- 因?yàn)椴捎们度胧侥K化結構，所以設備輕便小巧，方便安裝，一個地方可以安裝一個或數個視頻服務器。
- 視頻服務器提供了大量的接口，如以太網口，RS232，RS485，報警I/O等，只要數據采集設備開放接口，就可以聯到系統中去，共享數據。然后通過網線接到網絡交換機上，把壓縮后的視頻信號及其他數據信號一起通過網絡發送到各個分行/總行中心去。
- 根據不同的需要，視頻服務器還支持雙向音頻，可通過監控中心和客戶終端通話。
通訊線路
從目前金融行業的網絡條件來看，因?yàn)闃I(yè)務原因,都已互聯,還專門鋪設了光纖或者租用電信局專線，在比較分散的總行/分行之間建立了網絡連接，這也為開展大規模的視頻業務建立了良好的平臺，當然如果不具備這些條件，還可以用ADLS、WLAN的方式構架自己的通訊通道。
監控中心
監控中心主要由圖像監控系統服務器、圖像存儲系統、監控客戶終端等組成。主要完成現場圖像接收，用戶登錄管理，優先權的分配，控制信號的協調，圖像的實時監控，錄像的存儲、檢索、回放、備份、恢復等。監控中心是整個系統的中樞部分：
- 由于金融系統的機構較多且分散，所以監控中心可以分為若干級別，功能上相互獨立，但在資源管理上卻可以共享互聯。例如分行、總行、中央行這樣的級別嵌套，就可以設立3級模式，在每一級上都是一套功能完備的監控系統，并對上一級負責，使得系統中任何一臺電腦，只要通過IE瀏覽器就能監控到網絡中任何一個鏡頭。
- 監控中心要對所有前端數據進行處理，包括音視頻，安防報警，門禁系統等，并能對其數據進行科學分析，進行記錄，如有報警信號，系統還將迅速聯動前端鏡頭錄像或其他聯動設備，發送明顯清晰的可視可聞信號給工作人員。及時處理突發事件。
- 中心除了處理監控前端的數據外，更重要的是提供用戶登錄，優先權的分配，控制信號的協調，數據的實時監控，數據的存儲、檢索、回放、備份、恢復等面向使用者的服務與管理。
系統的特點
- 降低了多攝像機系統的復雜性
- 圖像顯示速度可達到25幀-30幀/每秒
- 監控、錄像、回放、傳輸和備份可以同時工作
- 支持多用戶，每個用戶都可以在自己的視窗進行操作
- 支持多種報警設備的連動功能
- 簡單的、人性化的界面操作
- 提供合理的訪問控制權限和管理級別
