維卡科技VN系列數字監控錄音卡
2008/04/23

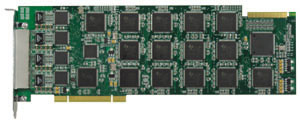

VN系列數字監控錄音卡是上海維卡最新推出的數字化、智能化、大容量、高密度語音板卡，該語音卡可以實現數字E1中繼線上高阻復接應用，從而獲得該線路上的電話呼叫信息和語音信號；整款板卡采用全DSP結構，可靠的防雷電路及抗干擾多層專用集成電路設計，使板卡性能穩定可靠，功能配置靈活簡單，信號處理能力強大。該款產品包含VN30D/PCI/FJ、VN60D/PCI/FJ二個產品。
VN系列數字監控錄音卡一覽表
產品功能
- 在數字E1中繼線上實現高阻復接應用，從而獲得該線路上的電話呼叫信息和語音信號。
- 主被叫信息接收功能。
- 單卡具有2/4個高阻復接輸入端口，監控1/2個E1端口的上下行信號。
- 采用可上載的信令分析處理模塊，無需改變硬件，能夠靈活配置使用1號信令、ISDN信令協議或7 號信令，可實現對不同的信令系統E1中繼進行呼叫狀態分析和語音信號分析。
- 具備錄音自動增益控制功能（AGC）。
- 支持標準或自定義的DTMF信號/單音頻信號檢測, 通話/靜音檢測。
- 采用CT-BUS 總線，符合H.100標準，可方便地與支持這一標準的任何第三方板卡互連互通，從而將獲取的語音信號交換至其它設備。
- 卡上裝有符合電信標準的防雷電路，確保不受雷擊損壞。
- 具有硬件授權號識別電路，每片語音卡上的固件中均寫入了唯一的維卡硬件序列號，可用于區分不同的卡和防偽識別，應用系統通過簡單的函數調用即可獲得具有硬件授權號識別電路，用戶可向本公司申請唯一的授權號，保護用戶軟件安全。
- 符合PCI2.1總線標準，插槽電壓支持3.3V/5V，突發數據傳送速率高達132 MB/s；支持即插即用（PNP），無需任何跳線設置。
- 支持Alaw、μlaw、ADPCM、GSM、PCM16、MP3編碼，錄音文件為WINDOWS標準的WAV文件，錄制的語音文件可以在WINDOWS中播放。
- 具有很高的輸入阻抗，復接后不影響原系統的正常運行。通過并線接入，即可完成高阻復接。
- 具有極強的信號自適應能力，可在傳輸線的任意位置上接入。
- 統一的編程接口，驅動程序同時支持輪詢方式和事件驅動方式編程。
- 支持的操作系統：WINDOWS 2000/XP/2003 和LINUX 。
產品特點：
1、統一的維卡驅動軟件
具有自主知識產權的維卡語音卡驅動程序開發平臺具有高度的統一性，用戶可以簡單地調用維卡語音卡驅動程序開發平臺的函數來實現電話呼叫過程中的語音處理，無須您過多了解電話呼叫的細節；能夠自動完成數字中繼線外拔電話的全過程，并正確識別被叫用戶的狀態。
2、唯一的硬件序列號
具有硬件授權號識別電路，每片語音卡上的固件中均寫入了唯一的維卡硬件序列號，可用于區分不同的卡和防偽識別，應用系統通過簡單的函數調用即可獲得具有硬件授權號識別電路，用戶可向本公司申請唯一的授權號，保護用戶軟件安全。
3、高性能的DSP算法
1000MIPS的DSP處理能力，確保信號能實時、準確地處理。
4、強大的防雷擊能力
卡上裝有符合電信標準的防雷電路，防雷擊能力達到4級，確保語音卡不受雷擊損壞。
5、豐富的兼容性
兼容國內主流語音卡廠商的產品。
性能參數
外形尺寸：長×寬＝306×106mm（不含固定片）
重 量：約230g
環境要求：
工作溫度：0℃—50℃
儲存溫度：-20℃—80℃
濕 度：10%— 85% 無結露
儲存濕度：10%— 85% 無結露
錄放音技術指標：
錄放音編解碼格式：CCITT A/μ-Law 64kbps,
IMA ADPCM 32kbps
錄放音失真度：≤3%
頻響：300-3400Hz(±3dB)
信噪比：≥37dB
放音回聲抑制比：≥38dB
電源要求： 最大消耗功率：≤8W
信令：
SS1：符合國標GF002-9002的DL信令和 MFC信令
SS7：符合Q771-Q795建議的有關規定
DSS1：符合Q.931建議
