gotoneSIU國通7號信令網關系統用戶手冊
2008/01/16
概述
1.目的
本手冊描述了gotoneSIU的硬件設備，及其內部的各個模塊。包括相關的功能，性能參數，以及安裝調試過程。為相關工程人員維護人員提供指導性文檔。
本手冊跟其他相關文檔，例如Dialogic
SS7系列板卡的說明文檔一起閱讀會有更好的效果。
2.產品
gotoneSIU™是廣州國通信息技術有限公司自主研發的7號信令網關設備，它是基于Dialogic系列SS7信令板卡，為用戶提供便利的SS7應用，簡化了Dialogic
SS7信令的應用流程。本手冊涉及到如下型號的系列產品：
- gotoneSIU™ PCCS6，基于Dialogic PCCS6；
- gotoneSIU™ SPCI2，基于Dialogic SPCI2；
- gotoneSIU™ SPCI4，基于Dialogic SPCI4；
- gotoneSIU™ CPM8，基于Dialogic CPM8；
產品物理外觀如下(外觀僅供參考)：
 |
 |
| Fig 1-1 gotoneSIU™ CPM8 物理外觀 |
Fig 1-2 gotoneSIU™ PCCS6物理外觀 |
產品外觀根據不同的型號一般為1U或2U可上機架式設備，根據不同的型號，一般內部包括：
- 一個含有 dual Intel Xeon processors的主板；
- 一個AC輸入的電源模塊；
- 一個硬盤；
- 一個CD ROM;
- 最多2個Dialogic的SS7 信令卡；
- 一個冷卻風扇；
- 一個RJ45以太網口；
- 一套隸屬于gotoneSIU™的SS7信令網關軟件；
下表列出了不同型號之間的性能參數：
Tab 1-1 系列產品性能表
以上表格性能參數，產品更新不另行通知，以實物為準。
安裝
1.工作環境
gotoneSIU™是精密設備，必須安裝在適當的環境中方可正常工作，參數描述如下：
- 操作溫度 Temperature, operating:
+5°C to +40°C (+41°F to +104°F)
- 存儲溫度 Temperature, non-operating:
-40°C to 70°C (-104°F to 158°F)
- 存儲濕度 Humidity, non-operating:
95%, non-condensing at temperatures of 23°C to 40°C (73°F
to 104°F)
Sound pressure: < 55 dBA at ambient temperatures < 28°C measured
at bystander positions in operating mode

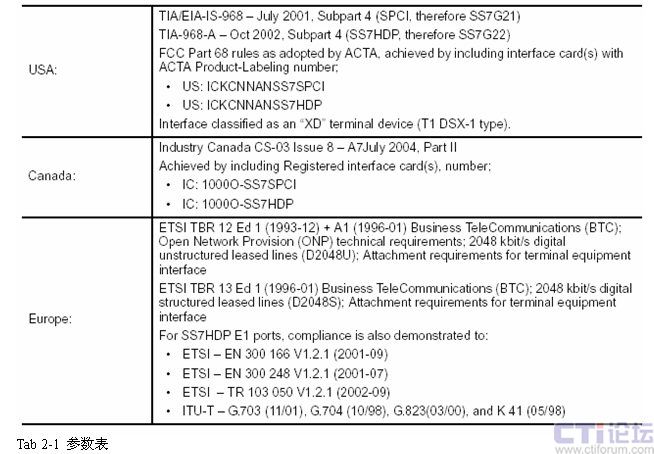

2.Telecommunications Compliance
在安裝前，需要嚴格核對如下各個國家的標準；
3.部署拓撲
根據不同的需求會有不同的拓撲，下面的拓撲是比較常用的拓撲結構：

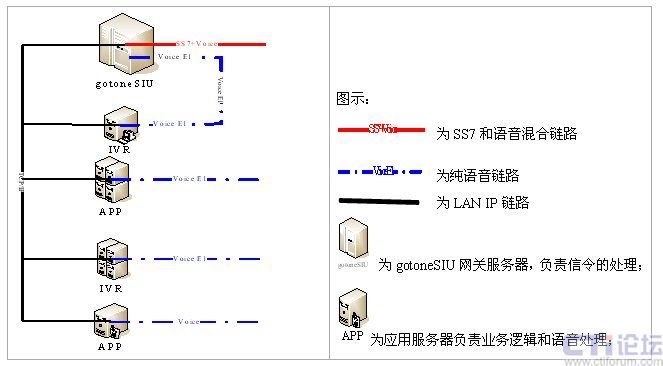

Fig 2-1 常用拓撲結構
不同的型號可以處理不同的話路數，可以支持不同的links，支持不同的linkset，支持不同的局向�，F實中要根據不同的需求來確定不同的拓撲結構
4.前板指示
不同型號有不同的前板，根據具體的配置而定，但基本上每個前板的功能都類似，前板主要顯示系統的運營狀態及外設接口，如下所示(僅供參考)：
Fig 2¬-2 系統前板參考圖
5.后板指示
不同型號有不同的后板，下面圖片僅供參考，實際背板以實物為準。

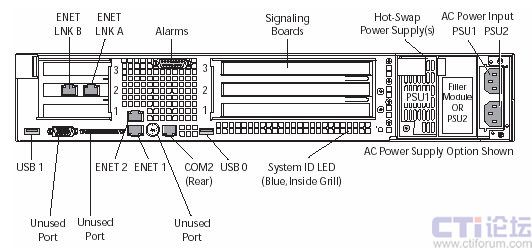

Fig 2¬-3 系統后板參考圖

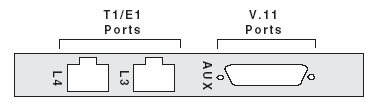

5.1. PCM線路
不同的型號有不同的PCM接口，下面的以gotoneSIU™ SPCI2為例，簡單說明一下。
L3，L4為8-way RJ45線纜，120Ω制式。當板卡正常啟動后，板卡后面的燈應該亮起來，顯示為綠色。

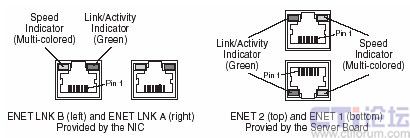

5.2. RJ45接口
不同型號會有不同的RJ45部署，下面圖片僅供參考。
RJ45以太網接口是用以接TCP/IP網，以實現SS7到TCP/IP包的轉換，為8-Way電纜接口。
調試
1.參數配置
不同的需求，不同的拓撲，需要配置不同的參數。就gotoneSIU™而言，配置參數需要2步，第一步需要配置Dialogic
SS7的參數(相關配置說明需要參閱Dialogic SS7板卡的相關說明)，第二步需要配置gotoneSIU軟件的參數。gotoneSIU軟件的配置分為服務器端和端口端，需要配置的文件為ss7_svr_dlg.cfg，ss7_port_dlg.cfg，ss7_port.cfg，如下。
1.1.服務端
服務器端需要配置ss7_svr_dlg.cfg文件，此文件為一般的TXT文件，可以用任何文本編輯器編輯修改。文件說明如下：
系統輪詢時間，單位為毫秒
系統信令類型，0=SS7 ISUP 1=SS7 TUP，默認為SS7 ISUP。
調試標題，在調試后臺程序ss7_svr_dlg.exe時，顯示標題。
最大話線數
每一端口最大話路數
服務端端口設置，該端口接受端口端請求。
調試端口，該端口接受調試程序udpcon..exe請求。
- "systemClientIP0" = 127.0.0.1
調試調試udpcon.exe所在的IP
- "systemClientPort0" = 8050
調試調試udpcon.exe所在的通訊端口。
- "systemClientIPn" = 127.0.0.1
端口端n，IP，n=1..9
- "systemClientPortn" = 8061
端口端n，其中端口n=1…9
1.2.客戶端端口配置(ss7_port_dlg.cfg)
系統輪詢時間，單位為毫秒
調試標題，在調試后臺程序ss7_port_dlg.exe時，顯示標題。
最大話線數
每一端口最大話路數
本端口開始話路
服務端端口設置，該端口接受服務端請求。
調試端口，該端口接受調試程序udpcon..exe請求。
DLL端口，該端口接受應用程序請求。
- "systemClientIP0" = 127.0.0.1
調試調試udpcon.exe所在的IP
- "systemClientPort0" = 8050
調試調試udpcon.exe所在的通訊
- "systemClientIP1" = 127.0.0.1
DLL所在的IP
- "systemClientPort1" = 8052
DLL端口
- "systemClientIPn" = 127.0.0.1
服務端IP,n=端口序號加1
- "systemClientPortn" = 8041
服務端Port，n=端口序號加1
1.3.DLL端配置
DLL配置就是DLL文件的配置參數，配置文件為ss7_port.cfg。
端口最大話路數
DLL端口，該端口接受端端口端請求。
- "systemClientIP" = 127.0.0.1
端口端所在IP
- "systemClientPort" = 8045
端口端端口。
1.4.配置實例
下面為某個系統的配置實例,系統的拓撲結構為Fig 2-1，共有90線，3個端口端，每個端口一個E1。
�。�1）服務端ss7_svr_dlg.cfg
"systemSleepTime" = 100
//=0 ISUP 1=TUP
"systemIsTup" = 0
"systemTitle" = server>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemPort" = 8041
"systemPortDebug" = 8042
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8050
//client
"systemClientIP1" = 192.168.0.101
"systemClientPort1" = 8061
"systemClientIP2" = 192.168.0.102
"systemClientPort2" = 8062
"systemClientIP3" = 192.168.0.103
"systemClientPort3" = 8063
�。�2）端口端1(第1個E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client1>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 0
"systemPort" = 8061
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP2" = 192.168.0.100
"systemClientPort2" = 8041
�。�3）端口端2(第2個E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client2>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 30
"systemPort" = 8062
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP3" = 192.168.0.100
"systemClientPort3" = 8041
（4）端口端3(第3個E1)ss7_port_dlg.cfg
"systemSleepTime" = 100
"systemTitle" = client3>
"MAXCHANNEL" = 90
"CLIENTMAXCHANNEL" = 30
"systemBeginCh" = 60
"systemPort" = 8063
"systemPortDebug" = 8044
"systemPortDll" = 8045
//debug
"systemClientIP0" = 127.0.0.1
"systemClientPort0" = 8051
//dll
"systemClientIP1" = 127.0.0.1
"systemClientPort1" = 8052
//server 1
"systemClientIP4" = 192.168.0.100
"systemClientPort4" = 8041
�。�5）DLL配置相同ss7_port.cfg
"MAXCHANNEL" = 30
"systemPort" = 8052
"systemClientIP" = 127.0.0.1
"systemClientPort" = 8045
1.5.啟動
啟動前需要確認Dialogic SS7板卡配置正確(\septel\config.txt)，并且啟動正常，相關鏈路連接正確。尤其需要確定如下參數：
- 24點碼OPC/DPC,格式如:001-002-003或0x010203.；
- SLC，信令鏈路編碼；
- CIC，電路識別碼表；
- 第一條信令的時隙TIMESLOT；
- 信令是否帶話路；

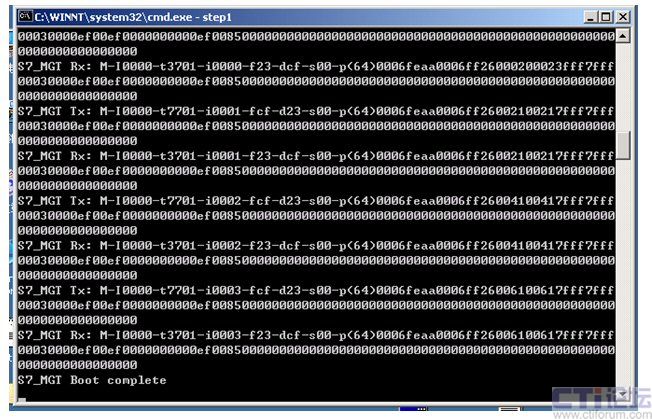

板卡正常啟動后，會現實如下界面，不同配置會有所不同。
服務端
ss7_svr_dlg.exe
成功運行后，系統在后臺運行，沒有任何的界面。如果需要調試信息需要運行監控程序。
監控后臺運行dispsvr.bat(d:\gtexe\bin>udpcon 8050 127.0.0.1 8042)

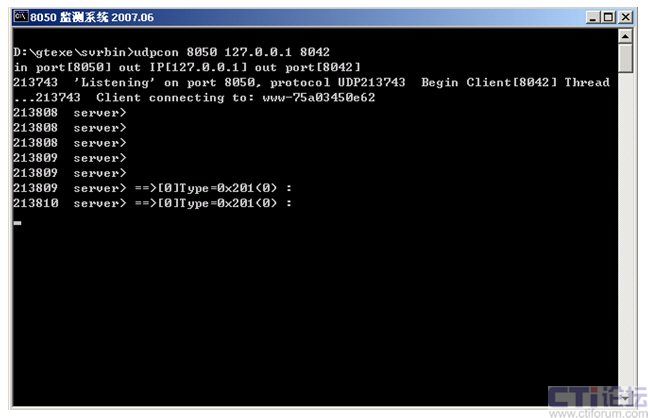

正常啟動后如下圖：
端口端
ss7_port_dlg.exe，及語音應用（如jxtSvr.exe）
成功運行后，系統在后臺運行，沒有任何的界面。如果需要調試信息需要運行監控程序。
監控后臺運行dispport.bat(d:\gtexe\bin>udpcon 8051 127.0.0.1 8044)

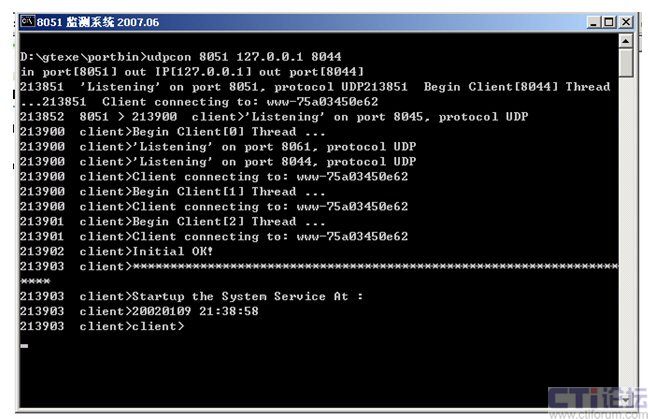

正常啟動后如下圖：
2.版權信息
gotoneSIU™是商業軟件，在使用的時候必須得到合法授權。合法的用戶必須有國通技術的軟件書面授權，和相關的授權文件，系統通過SS7信令板卡和服務器的MAC序列號為授權關鍵字。所以更換SS7信令卡或者網卡都需要重新授權。
授權分為服務器端，和端口端。服務器端為主要授權，控制著SS7板卡和MAC的序列號以及端口端的個數；端口端授權每個端口的線路數。
授權信息會在相關的監控界面中查看，非法的軟件系統不可以運行。
3.測試
打開監控界面，如果電話能正常呼入，就會有相關的信息現實在監控界面。監控界面如下圖，僅供參考，不同的配置會有不同的監控界面：
信令的交互會實時的顯示在以上界面中。
維護
需要不定時的清理系統的日志，需要做好系統的病毒預防。如果需要系統更加穩定，需要冗余備份系統。
升級
目前所以產品皆不支持冗余備份，我們計劃將在隨后的版本中提供冗余備份功能。
國通技術負責1年的免費技術支持，終生有償維護。
