恒訊達HXD09在運營商催繳催欠系統中的應用
2010/08/04
第一章：模塊介紹

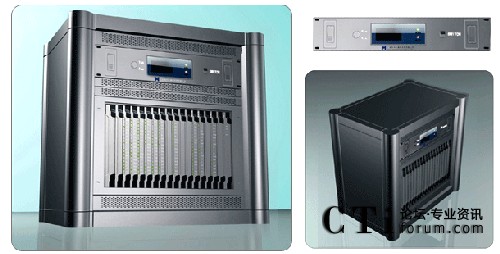

第一節：可編程交換機HXD09型
廣東恒訊達通訊技術有限公司可編程交換機HXD09(以下簡稱HXD09) 是基于交換機、CTI 和 TCP/IP 技術，實現話音、傳真、座席、IP電話等多種服務方式一體化的可編程交換機。跟傳統的語音插卡 + 工控機的模式相比，有很大優勢，具體性能如下：
- 電信級穩定性，支持熱插拔、雙備份；
- 支持語音、傳真、座席、IP電話、會議等多種服務方式；
- 支持中國一號信令、七號信令，ISDN信令及普通模擬線信令；
- 模塊式疊加，擴容簡便；
- 適用于30-2000線接入；
- 遠程集中監控與動態加載流程；
- 單板軟件升級方便快捷；
- 高度可靠，千萬次以上呼叫測試，呼損小于萬分之一；
- 圖形化、模塊化開發工具，可節省該系統集成80％以上工作量。
本產品是定位于新一代 call-center 的核心設備，其突破傳統交換機的界限，把語音、傳真、IP、會議等所有功能板上架，統一到數字程控交換機上。系統整體性能達到電信級標準，板卡均可熱插拔，主控CPU、內部交換網絡、系統時鐘、電源均可雙備份；同時本產品改變了可構建呼叫中心的各個網絡結構和交換體系，提高了整個系統的穩定性，優化了數據流程，免去了面向交換機和語音卡的雙重編程，開發和維護極為靈活簡單。

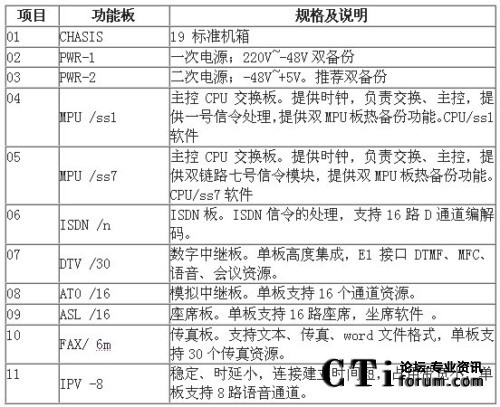

第二節：HXD09可編程智能語音交換機基本配置
第三節：HXD09 開發平臺
HXD09 開發平臺包括FlowMaker流程生成器、HXD09語音編輯器、CTISERVER程序調試工具以及監控程序調試工具，其中FlowMaker 為主要的開發工具。
FlowMaker只生成類似于狀態遷移圖一樣的二進制流程腳本文件，要生成一個可以運行的用戶應用系統，用戶還需要編寫流程中指定的函數和自己的應用執行程序（如果需要的話）同時錄入提示音和信號音。
用戶的流程或者函數可能有隱含的邏輯或語法錯誤，這就需要調試流程，HXD09 系統提供的調試工具主要有CTISERVER 程序調試工具和監控程序調試工具。

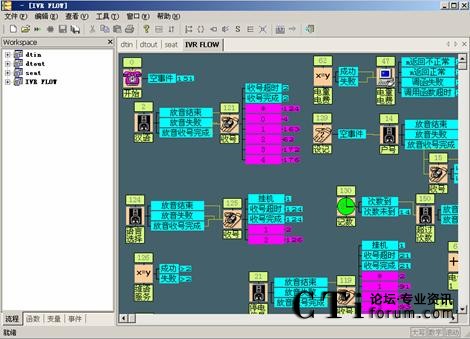

第四節：FlowMaker流程生成器
根據對客戶應用系統的需求分析，列出您需要的提示音、信號音、函數以及變量，并且用流程生成器生成相應的提示音表、信號音表、函數表和和變量表。這些表在應用系統運行過程中為CTISERVER 程序提供正確的信息。
應用FlowMaker流程生成器定制流程；
流程定制包含：呼入流程、呼出流程、人工席流程、IVR Flow(語音導航)。
第五節：CTISERVER
負責管理HXD09語音處理及控制。
第六節：外撥發生器
負責管理外撥任務，外撥發生器支持同時多任務外撥；可以應用不同策略進行外撥；
策略配置包含： 外撥策略分類：催繳外撥、外撥語音導航、提醒外撥；
一、催繳外撥
- 催繳任務執行時間段；
- 提示語音組成：是否播放當前節日問候語、上午/下午問候語、欠費金額提示；
- 無人接聽重試次數；
- 對方忙重試次數；
二、外撥語音導航
外撥語音導航流程號，播放提示接收客戶按鍵進行語音查詢；
三、提醒外撥
按照客戶的特性，提醒客戶可用余額等。
第二章：系統架構

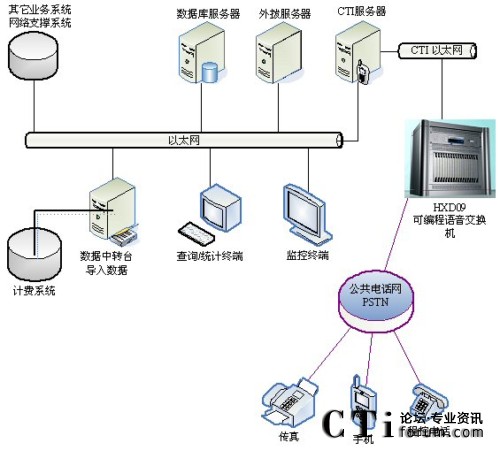

第一節：系統拓?fù)鋱D
第三章：催繳功能介紹

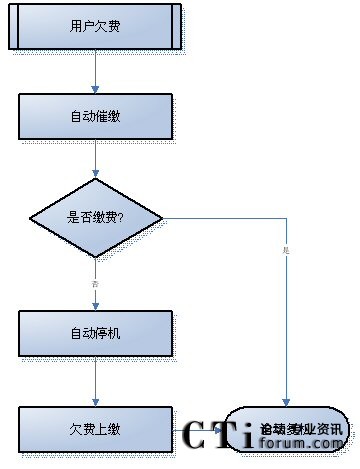

欠費催繳提供催繳服務，告知客戶對欠費號碼進行繳費等。
第一節：系統說明
系統自動完成欠費用戶的催繳工作，協同計費系統促成用戶繳費。
- 支持txt/Excel/DBF/Access等數據導入；
- 支持Mssql/Mysql/Oracle/Sybase等數據庫連接接口；
- 支持對多種收費科目的催繳，例如：固話/小靈通電話費、寬帶費、局域網用戶等；
- 支持當用戶欠費或費用超額時，自動撥打用戶電話，在用戶摘機后自動播放催繳語音，并通過語音合成，告知具體欠費金額；
- 支持當用戶繳費后，系統立即自動停止催繳；
- 支持對每個待催用戶按預先設定的催繳算法催繳指定次數，催繳頻度可設定未每日、隔日等數值；
- 支持對后付費用戶催繳：該類用戶采用先打電話，按期交費，超過規定期限即視為欠費，系統開始催繳。一旦用戶到營業窗口補交話費，系統即停止催繳。
- 支持對預付費用戶催繳：該類用戶采用先交費，后打電話，預付費用完即視為欠費，系統開始催繳。一旦用戶到營業窗口補交話費，系統即停止催繳；
- 支持對話費限額用戶催繳：該類用戶為企業內部的某些部門、個人，每月話費在限額之內時，免費使用，超過限額，需要催繳進而實施降級，直至補交話費或增加限額；
- 支持設置免催用戶；
- 支持人工輸入臨時催繳用戶，包括：催繳電話及催繳項目、金額等數據項；
- 支持開放催繳業務邏輯，當需要催繳的業務邏輯發生變化時，無須修改執行文件，保證了系統長期有效的運行;
- 支持靈活設定催繳策略：
- 按照收費科目設定余額催繳策略；
- 設置允許欠費月數；
- 設置兩次催繳間隔時間；
- 設置最大催繳成功次數；
- 設置不同號段的催繳日期，避免同一號段同日繳費高峰；
- 按照不同日期類型、不同用戶性質、不同繳費類別的不同催繳時間段和催 繳語音。例如：針對公費在上班時間催，針對私人在下班時間催；在節日催繳時事先播放節日問候語等；
- 設置靈活的催繳流程，滿足各類客戶需求；
- 實時監控任務執行狀態，占用各通道的任務所處狀態，可進行人工干預：停止任務；
- 可編輯催繳清單，手工添加催繳用戶、刪除催繳用戶；
- 可編輯免催紅名單；
- 系統自動生成：已繳費單、錯誤聯系單、催繳失敗單、成功催繳單，便于管理員核實聯系方式及故障分析；
- 系統自動生成CTI日志：cti_Flow流程執行日志；ext_CallFunc CTI調函日志；
- ser_CallFunc 外撥調函日志；ser_App外撥接口日志；
- 便于故障分析排查。
第二節：業務處理流程
流程說明:
系統處于運行狀態下，通過校時核對是否符合任務執行時間段要求來控制任務是否執行，系統通過檢測可用中繼通道數來控制通知發出任務數量，也可以是某一比例。系統自動通過計費系統接口來獲取欠費清單或者讀取事先導入的欠費數據。系統自動除去免催紅名單、已繳費單、成功催繳單、催繳間隔不合法等數據后得到有效催繳單。系統根據可用通道數對有效催繳單進行并發執行催繳。系統對有效催繳單按照單位用戶和個人用戶進行分類，對同一聯系方式的欠費電話合并成一個催繳單進行催繳，組織好相應語音；對個人用戶的欠費電話執行單一欠費電話催繳。系統將相應清單及對應語音送到外撥發生器執行外撥，等待用戶應答后播放語音。如果所撥號碼無法成功，檢測該欠費電話是否還有其它聯系方式進行撥打。如果為空號，生成聯系錯誤單；如果對方拒接，生成催繳失敗單；如果對方忙或無人接聽，系統等待5分鐘后再次撥打，重試3次后依然無法接通，系統生成催繳失敗單。
相關概念說明：
外呼發生器：系統外呼模塊，自動對外呼叫，外呼發生器支持同時呼叫若干中繼通道，具體占用通道數根據系統接入中繼數量來定；
單位用戶：按照合同號捆綁方式，同一批電話或其它業務捆綁同一聯系方式；
個人用戶：獨立業務方式；
免催紅名單：每月自動生成，記錄合同號、聯系方式或者裝機電話，在催繳紅名單下的數據當月不進行催繳；
任務合法性驗證：首先進行系統校時，檢查催繳時間是否在系統定義的時間段內；
催繳間隔不合法單：催繳失敗單會記錄催繳時間，催繳失敗原因等，下一次催繳時比對間隔是否合法，如是否在同一天等；
第三節：任務執行情況表
任務執行會生成如下執行情況表：
1. 催繳成功記錄表
系統生成催繳成功記錄，包含催繳時間、合同號、催繳客戶、聯系電話、付費號碼、欠費金額等；
2．催繳失敗單
系統生成催繳失敗記錄，包含催繳時間、合同號、催繳客戶、聯系方式、付費號碼、欠費金額、催繳失敗情況(拒接/對方忙/無人接聽)；
3．聯系錯誤單
系統生成催繳單的聯系方式錯誤記錄，包含催繳時間、合同號、催繳客戶、聯系方式、付費號碼、欠費金額、錯誤原因(空號等)；
4．已繳費單
系統生成已繳費記錄單，用于同繳費系統核對；
5．任務執行報表
系統生成任務執行報表，包含任務執行時間、總催繳單數、成功催繳單數、聯系錯誤單數、失敗單數、催繳成功欠費金額、催繳成功率(成功催繳單數/總催繳單數)等；
6．階段性報表
按周、月、季、年等統計任務執行報表及欠費后繳費情況；

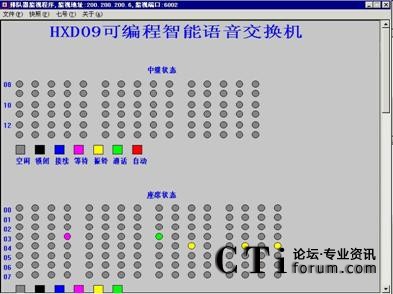

第四節：任務監控
1．監控
系統監控任務執行情況，占用中繼通道情況，外呼聯系電話、外呼合同號、催繳客戶、付費號碼、欠費金額、催繳狀態（正在呼叫、等待接聽、空號、對方忙、對方拒接、播放催繳語音等）；
2．干預操作
用戶可干預操作：強拆、強插、監聽、停止任務等。
第四章 提醒功能及擴展功能
第一節：服務到期提醒
預防性催繳主要以提醒服務為主，告知客戶本月已產生費用或?qū)拵Ъ磳⒌狡谌掌诘龋?br />
通過計費系統接口獲取需要提醒的數據，生成對應提醒語音告知目標客戶。

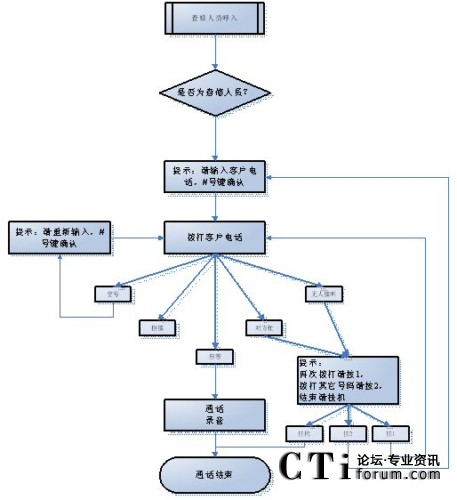

第二節：二次撥號
系統提供二次撥號特服號，可設定二次撥號主叫單；
如果主叫方號碼在二次撥號主叫單中，系統提示用戶輸入二次撥號目標號碼，收完目標號碼后，系統進行二次撥號；
接通后，提供全數字化錄音。
流程圖如下：
第三節：其它接口服務
- 系統可提供其它業務系統接口，提供語音、傳真、短信等處理服務。
- 系統可提供：強插、強拆、監聽；
- 系統可提供人工座席；
- 客戶可在接通后轉人工座席與座席人員通話；
- 所有通話提供全數字化錄音；
- 三方通話；
- 組呼及會議；
