寶利通服務國家煤礦安全監察局視頻會議系統

2008/08/18

　　全球領先的一體化協作通訊解決方案提供商美國寶利通公司，為國家煤礦安全監察局部署視頻會議系統。

　　國家煤礦安全監察局視頻會議系統是基于安全生產專網傳輸系統的視聽多媒體業務系統，是“國家安全生產信息體系”建設的內容之一。 視頻會議系統覆蓋國家局、省煤礦安全監察局。

　　視頻系統的應用于視頻會議、安全生產事故救護專家會商、安全生產事故現場實時視頻采集。

　　總體目標

　　國家局與省局網間互聯和視頻會議系統是“國家安全生產信息系統”的組成部分，是信息體系建設的龍頭工程、起步工程。建設目標是：

　　國家安全生產信息網絡是信息體系的重要組成部分，要求本系統要符合信息體系總體技術方案。

　　按照目前政府網絡模式劃分，國家局和各省局網絡由內網、專網和外網組成。組建國家局與各省級單位之間的廣域骨干網，實現國家局機關內網與省局內網的互聯互通；滿足國家局與省級單位之間數據傳輸、視頻會議、IP語音業務的要求；有用戶數字程控交換機的單位，IP語音電話功能可部分或全部通過電話交換機實現。

　　視頻系統要符合安全生產信息網絡體系結構，實現多種功能，并能以多種方式組織會議，可將PC上的各類信息、各類實物資料集成到系統中，移動通信設備（手機等）能用語音方式參加會議。

　　選用先進成熟主流產品，強調系統的可靠性，可擴充性。

　　強調總體規劃，分期實施的原則，要能直接擴容，平滑升級。保證系統在5年內不落后。

　　國家煤礦安全監察局視頻會議系統的網絡基礎

　　寶利通公司為國家煤礦安全監察局部署的視頻會議系統是基于煤礦安全生產專網建設基礎上的視聽多媒體業務系統，國家煤礦安全監察局廣域網是連接全國煤礦安全監察局各信息點的傳輸網絡，覆蓋全國二十一個信息點。為視頻會議系統的應用提供 768K的帶寬來傳輸。

　　國家煤礦安全監察局視頻會議系統的網絡結構

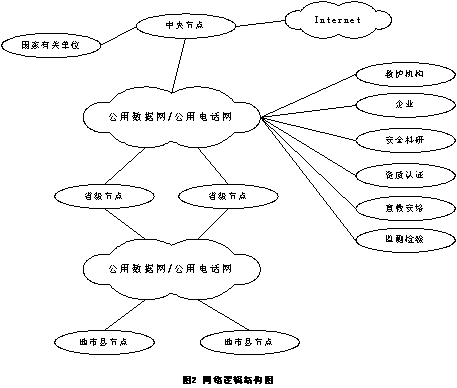

　　國家煤礦安全監察局安全生產信息網的網絡結構：


　　根據政府網絡模式劃分國家局和各省局網絡由內網、專網和外網組成。視頻會議系統是基于國家局與各省級單位之間廣域骨干網，是星狀的結構。

　　國家煤礦安全監察局視頻會議系統對網絡的要求

　　視頻會議對網絡帶寬的要求是最低不能低于128Kbps，但有些終端可以到64Kbps也能通信，但是視頻質量很差。通常使用帶寬為384 Kbps，因?yàn)檫@是視頻圖象的楨率能達到30楨/秒的最低帶寬，是視頻會議的最理想使用帶寬。低于這個帶寬，視頻圖象不能達到30楨/秒。網絡條件好，故國家煤礦安全監察局視頻會議系統一期工程采用768Kbps，使得視頻圖象的質量有充分的保證。

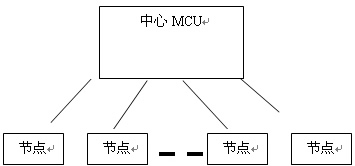

　　根據煤礦安全監察局各信息節點的分布情況和建設視頻會議的要求，我們推薦本期使用星狀的組網結構，如下圖所示：


　　利用國家局中心節點組成全國煤礦安全監察局單位之間的視頻會議系統，以一級通信樞紐為匯接中心，以星狀結構形式連接，各節點匯接到國家局中心。

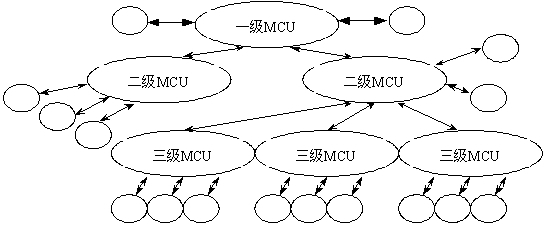

　　將來煤礦安全局視頻會議系統的節點要增加，而且是在本期這些節點基礎上的擴展的分支節點，可以在一期節點上增加多點控制單元設備MCU，分支節點通信樞紐的MCU與中心MCU連接。這些節點的MCU之間是通過級聯方式連接起來。中心節點的MCU為主，一期節點為從。實現方式是以中心為主的MCU是一個會議點，從MCU上的終端作為主MCU上的二級終端。由主MCU、從 MCU、一級網終端及二級網終端組成的視頻會議系統就是采用了網狀結構。


　　國家煤礦安全監察局視頻會議系統的組網方式

　　根據應用的不同，全網的組網方式可按下述兩種方式組成：

　　點對點的連接方式，也就是兩點之間進行通信。沒有第三方的參與。這可以適用于總局與分支機構之間通信等。

　　MCU設置在匯接局�？蓪�(shí)現多點的視頻會議各分會場視頻的交互以及音頻的混合等功能�？筛鶕�(jù)需要對MCU進行配置。實現各種控制功能，如語音激勵、演講者方式、導演控制等。系統操作員利用控制終端對MCU進行控制、切換視頻的操作。

　　國家煤礦安全監察局視頻會議系統的組網方案

　　一期方案

　　直真視通公司憑借自身強大的技術勢力及提供領先、完善的一體化方案，根據國家煤礦安全監察局的網絡條件，建議用戶使用星狀會議電視網絡。并向用戶推薦POLYCOM公司的會議電視終端設備及多點會議控制器。

　　直真公司建議在總局主會場放置一臺大型會議室型視頻會議終端iPower9800， iPower9800可支持64Kbps – 4Mbps不同的速率。其他20個省煤監局分會場各配置一臺會議室視頻會議終端iPower680，這樣共包括1套iPower 9800,18套iPower 680通過RJ45 IP接口分別通過國家局和省煤監局內部局域網接入煤礦安全監察局的安全生產信息網。iPower 680可支持64Kbps-2Mbps不同的速率。

　　在國家局機房中配置一臺多點控制單元MGC-50，它也通過RJ45接口連接到國家局中心機房的中心交換機，再接入到煤礦安全監察局廣域網上。

　　多點控制器采用POLYCOM 公司的最新型MGC-50多點控制單元。MGC-50作為電信級的多媒體信息交互系統，集多點視頻會議控制單元（MCU）、H.3xx網關（Gateway）和會議控制（Control）于一體。MGC-50具有獨特的電信級寬帶視頻總線架構，形成了高度可靠的電信級業務平臺。

　　同時MGC-50還提供API接口，為針對煤礦安全監察局實際工作模式進行二次開發提供了一個很好的手段。

　　在中心機房配置一套Windows95/98/NT和MCU的控制軟件MGC Manager，通過多種方式在本地或遠程連接MCU，如RS232直連線、撥號Modem、LAN、nternet以實現會議管理。

　　寶利通公司為國家煤礦安全監察局的視頻會議網絡配置一臺網閘，網閘（Gatekeeper）采用寶利通的PathNavigator，將它安裝在國家局中心機房的一臺服務器上即可，它就可以對煤礦安全監察局視頻會議系統中的所有視頻設備進行管理。PathNavigator是為多協議應用H320、H323混合網絡或H323網絡而開發的應用工具和路由服務，可以在煤礦安全監察局視頻會議系統中，管理終端、MCU和GW之間的呼叫會議。PathNavigator完全支持H323協議V2版，用于對視頻會議系統的路由和管理，可實現地址轉換、接入控制、帶寬控制、區域管理等功能。

　　從數據會議的實用性角度考慮，本方案采用的在中心機房的服務器上安裝一套數據軟件Microsoft Exchange 2000 Sever，是基于外部的數據會議方案。

　　具體配置如下：

　　擴容方案

　　當實施二期方案時，對于省級安全生產監察局，只需在省級單位添置終端，并根據二期的會場數，在MCU上配置ip板卡和音頻板卡即可實現擴容。

　　如果有二級網絡，例如省級安全生產監察局需組建視頻會議系統，考慮到帶寬及管理上的需要，要在省級安全生產監察局配置MCU，與國家局的MCU進行及聯，這樣即可實現擴容。

　　此系統成功開通后，國家局與各地省局可以通過此系統召開全國電視會議，從而為國家煤炭安全監察局節省了會議開支，提高工作效率，真正體現了視頻會議給煤炭安全監察工作帶來的好處。
