構建視頻通信系統

2003/09/01

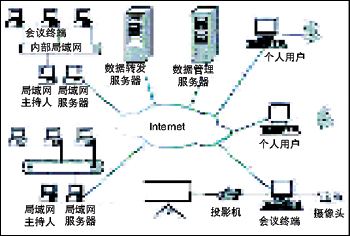

圖1 視頻會議系統網絡結構圖

　　視頻會議系統設計要求在多點視頻會議時，每路視頻帶寬應達到768K。在384K以上的帶寬下，系統在CIF格式下可以達到30幀/秒。在512K以上的帶寬下，系統可以達到廣播級電視的質量。要求有較高質量的可控?cái)z像頭，分辨率在500線左右，可以達到較高的圖像清晰度。而且系統完全支持?jǐn)?shù)據傳輸和共享功能，通過軟件（如：MS NetMeeting），可以在進行遠程會議的同時進行共享數據，將諸如演示文件、圖片資料、電子白板等數字化資料傳輸至各分會議室增加會議的生動性和可信度。根據這些要求，在設計實現系統時整個系統應運行在IP網上，組成星型視頻會議系統的網絡架構。其網絡結構如圖1所示。

　　網絡視頻監控系統

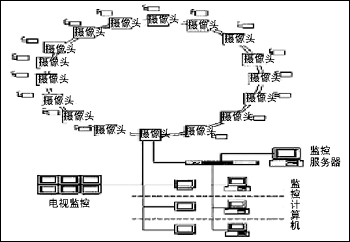

　　圖像監控以其直觀、方便、信息內容豐富而被廣泛應用于許多場合。以高速公路監控系統為例，其對視頻信號要求：1.容量大。在一個監控分中心通常有幾十路甚至上百路視頻信號；2.圖像質量要求高。圖像要求達到400線以上，PAL制圖像要求達到25幀50場/秒、NTSC制圖像要求達到30幀60場/秒；3.需要多級控制。根據系統的這些特點，在設計系統時，根據實際情況可采用實時數字視頻的光纖傳輸技術，網狀或鏈狀拓?fù)浣Y(jié)構。系統遠端設備對模擬圖像進行壓縮編碼、數字化并通過復用器復接到高速信道，通過電/光轉換將信號發送到光纖通道，組成鏈網或環網；在局端進行反向復用、解碼，輸出模擬圖像，圖像質量可達到DVD效果。其結構示意如圖2所示。

　　遠程醫療系統

　　典型的遠程醫療系統可以提供如下的服務：遠程醫療監護；遠程診斷和會診；遠程手術和治療。其中最主要的是其視頻信號的傳輸，需要實時傳送彩色運動圖像。因?yàn)橥ㄟ^視頻信號的傳輸，醫生可以實時了解患者的病情狀況和精神狀態。遠程醫療系統根據醫生的需要捕捉適合診斷需求的圖像，有選擇地傳輸高分辨率和低分辨率的圖像。在遠程醫療過程中，對于圖像傳送有兩種不同條件的需求，一是醫生觀察患者的細節病情特征時，需要傳送靜態高清晰度彩色圖像；二是醫生借助動態畫面查看患者的身體移動能力時，可以傳送分辨率較低和尺寸較小的黑白運動圖像。
