基于NGN的統一業務平臺研究

2007/03/14

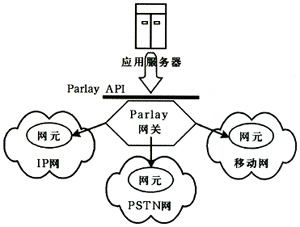

圖1 ParlayAPI在網絡中的位置

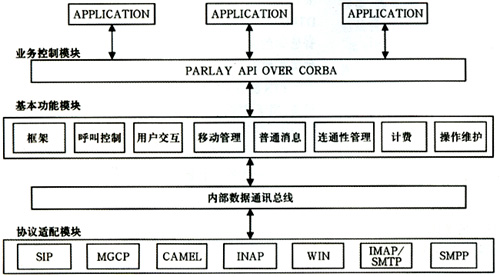

　　從結構上看，Parlay網關分為協議適配模塊（ProtocolAdapter），基本功能模塊（BasicFunction），業務控制模塊（ServiceControl）等三個功能模塊，如圖2。

圖2 Parlay網關軟件結構模塊圖

　　 協議適配模塊主要負責將ParlayAPI提供的統一接口映射到各種不同的網絡資源層中去，其主要任務是根據網絡的類型，選擇相應的協議，將API的請求通知到具體的網絡資源實體中去，并將應答返回給相應的SCF作進一步的處理。目前Parlay協議適配模塊支持以下類型的協議適配：SIP、MGCP、CAMEL、INAP、WIN、IMAP/SMTP、SMPP等。

　　基本功能模塊是Parlay網關的控制管理層，包括呼叫控制（CallControl），用戶交互（UserInteraction），移動管理，普通消息，計費，操作維護，連通性管理，框架等子模塊。

　　業務控制模塊實現Parlay有關電信相關業務和業務特征的API，并接受第三方用戶的API的調用。同時業務控制模塊還負責將其提供的業務功能在框架模塊進行登記，以讓?xiě)?yīng)用知道其能否從此Parlay網關得到其需要的服務。為方便第三方業務提供商使用Parlay網關開發應用，基于NGN統一業務平臺采用ClientHub技術對CORBA和應用使用的API進行了封裝，對開發業務時使用的ParlayAPI、數據庫、通信、線程等進行了包裝，為第三方開發做了很多基礎工作，有效地簡化了第三方開發的工作。有利于引入第三方應用提供商利用API函數進行業務開發。

　　第三方應用提供商可以通過業務控制模塊提供的ParlayAPI接口控制和調用底層網絡的功能。提供豐富多彩的業務，包括通信類業務、消息類業務、信息類業務、支付類業務、娛樂類業務等，這些業務的業務邏輯都位于應用服務器上。NGN統一業務平臺提供的ParlayAPI使第三方應用提供商可以在不了解具體網絡協議的情況下，開發出豐富多彩的個性化和客戶化的業務。

　　統一業務平臺的組網結構如圖3。

圖3 組網結構圖

　　 由圖可以看出是Parlay網關統一為傳統電路交換域和分組交換域內的用戶提供服務，既有效地保護了原有網絡設備投資，又可以為NGN網絡中的用戶提供服務。ParlayGateway是整個網絡的核心，各種底層的網絡設備，如軟交換機、SSP等在Parlay服務器進行匯聚，Parlay服務器屏蔽了這些網元的協議細節，應用服務器（AppServer）運行的是各種業務，這些業務通過Parlay服務器獲得并控制底層網元的能力，可以控制軟交換機、媒體服務器、SSP、email服務器、Web服務器等各種網絡設備協調工作，為用戶提供豐富的業務。各種不同的業務可以分布在多臺應用服務器上運行�？梢赃\(yùn)行的業務包括WebCall業務、Web視頻會議業務、Web 800業務、UMS統一消息業務、語音信箱業務等。

3、結束語

　　在NGN網中，最大的特點之一就是IP到了用戶。通過統一業務管理平臺，用戶可以利用IP提高原有普通電話的業務能力，面向大客戶和商務用戶，以語音應用為依托，以數據為輔助。在PC上建立個人的門戶，提供全方位的數字助理服務，包括點擊撥號、點擊會議、點擊傳真、網絡號碼簿、呼叫記錄和消息匯總、智能呼叫、智能路由、Presence（呈現業務）、統一消息、應用共享等功能，為用戶提供一個全方位的數字化的統一業務平臺。同時，對外提供標準的開放接口，將網絡能力開放給應用服務提供商，大量ICP/ISP將進入業務開發領域，集中精力進行業務的開發，向終端用戶提供大量多樣化、個性化的業務，運營商則將更多的精力放在網絡的建設和完善上，最終形成一個完善的產業價值鏈。
