下一代網絡的基本原則、功能結構和實現

2007/05/08

• 層數可能不是七;



• 單個層的功能可能與開放系統互連的基本參考模型不符;



• 開放系統互連的基本參考模型中某些規定的或禁止的條件/定義可能不適用;



• 所涉及的協議可以不是開放系統互連協議（典型的例子是IP）;



• 開放系統互連的基本參考模型的一致性要求可能不適用。

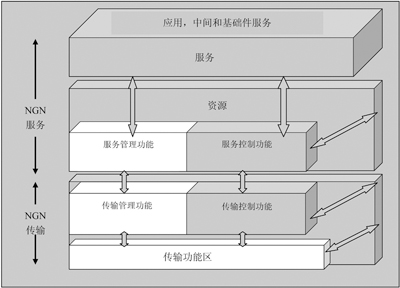

圖1 ITU-T Y.2011提出的功能模型

　　按照這種思路，ITU-T Y.2011接著考慮系統實現的功能，提出了一個高級模型，如圖1所示。該模型顯示了基于系統開發的目的功能是如何分組的。圖1所示的功能塊可以進一步劃分為子組，以利于方便地進行分組和對分布式系統的描繪。

　　3.下一代網絡的結構

　　本節介紹下一代網絡重點工作組在ITU-T指導下討論過的下一代網絡結構的情況。需要指出的是，最后的描述可能會依據進一步討論的結論有所變動。

　　下一代網絡的服務將包括兩個方面：基于會話的服務和非基于會話的服務。前者的例子諸如IP電話、電視會議和電視聊天，后者業務有媒體流和廣播等。此外，下一代網絡支持公用交換電話網/綜合業務數字網(PSTN/ISDN)替代物（ITU-T的術語即PSTN/ISTN的仿真）。

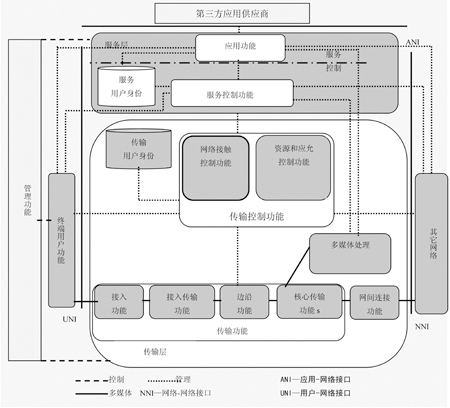

圖2 下一代網絡結構示意圖

　　圖2展示了下一代網絡結構。根據Y.2011建議書，下一代網絡的功能分為服務層和傳輸層。終端用戶功能由用戶-網絡接口（UNI）接到下一代網絡，而其他網絡則通過網絡—網絡接口（NNI）互相連接。

　　3.1 傳輸層功能

　　傳輸層功能為下一代網絡內所有成分和物理上分開的功能提供連接。IP是下一代網絡最有前景的傳輸技術。因此，傳輸層將為下一代網絡外的末端用戶設備和通常駐留在網絡內服務器上的控制器和啟動器提供連接。傳輸層還負責提供端對端的服務質量控制。端對端的服務質量是人們所期望的下一代網絡應具有的特性之一。

　　傳輸層分成接入網和核心網兩個部分，并由一種連接功能連接起來。

　�。�1）接入功能

　　接入功能管理末端用戶對網絡的接入。它涉及的接入技術有寬帶碼分多址（W-CDMA）和數字用戶線（xDSL）等。接入網包括相關的電纜接入、數字用戶線技術、無線技術、以太網技術和光學接入的功能。

　�。�2）接入傳輸功能

　　接入傳輸功能負責將信息通過接入網進行傳輸。它還提供直接處理用戶業務，包括緩沖管理、排隊和調度、包過濾、業務分級、標注、監控和整形的服務質量控制機制。

　�。�3）邊緣功能

　　當接入業務并入核心網時，邊緣功能負責進行業務處理。

　�。�4）核心傳輸功能

　　核心傳輸功能負責確保通過核心網的信息傳輸順利進行。根據與傳輸控制功能的相互作用，它提供鑒別網內傳輸質量的方法。它還提供直接處理用戶業務，包括緩沖管理、排隊和調度、包的過濾、業務分級、標注、監控和整形、門控制和防火墻的服務質量機制。

　�。�5）網絡接觸控制功能

　　網絡接觸控制功能執行接入級的登錄以及進入下一代網絡服務的末端用戶功能的啟動。它提供網絡級的識別/認證，管理接入網的IP地址空間和確認接入會話，還向末端用戶發布下一代網絡服務和應用功能的接觸點。也即，網絡接觸控制功能協助末端用戶設備進行登錄和啟動使用下一代網絡。

　　（6）資源與準入控制功能

　　資源與準入控制功能提供準入控制和門控制功能，包括對網址、端口編譯（NAPTs）和不同服務場地碼點（DSCPs）的控制。準入控制通過網絡接觸控制功能來進一步核驗用戶身份。核驗資源的可用性是指準入控制功能驗證一個資源（如帶寬）申請的合理性，在檢查了已經分配或占用的資源后，決定是否在剩余資源中批準配給。

　　資源與準入控制功能與傳輸功能相互作用來控制傳輸層內的功能，包括：包過濾、業務分級、標注和監控，帶寬保留和指配、網址和端口編譯、IP地址的反欺騙、網址和端口編譯/防火墻的通過和使用計量。

　�。�7）傳輸用戶身份功能

　　傳輸用戶身份功能塊將傳輸層內的用戶和其他控制數據編譯成單一的“用戶身份”。該功能可以規定為駐留在下一代網絡內任何部分的一組功能性合作數據庫并加以實現。

　�。�8）網間連接功能

　　網間連接功能提供與其他網絡的互聯能力，包括許多現存的網絡，如基于公用交換電話網/綜合業務數字網的網絡。為其他網絡設置的網絡-網絡接口，用在控制與傳輸級兩者中，包括邊界處的網間連接。控制和傳輸級間的交互可以直接進行，或通過傳輸控制功能進行。

　�。�9）媒體處理功能

　　該系列的媒體資源處理功能為提供生成單音信號、譯碼和會議橋接類的服務進行媒體資源處理。

　　3.2 服務層功能

　　服務層功能提供基于會話的和非會話的服務，包括現況信息的描繪，即時消息交換的消息方法等。服務層功能還提供與現有的公用交換電話網/綜合業務數字網服務和能力相關的全部網絡功能，以及與遺留雇主設備的接口。

　�。�1）服務和控制功能

　　它包括在服務級上的會話控制功能、登錄功能、確認和批準功能，控制媒體源（專門資源）的功能。

　　（2）服務用戶身份功能

　　該功能將服務層內的用戶和其他控制數據編譯成單一的“用戶身份”。該功能可以規定為駐留在下一代網絡內任何部分的一組功能性合作數據庫，并加以實現。

　�。�3）應用功能

　　下一代網絡支持開放的應用接口，可使第三方服務供應商為用戶提供增強的服務。全部應用功能（委托的和非委托的）和服務供應商，通過服務層內的服務或網間連接器，接入下一代網絡資源。

　　3.3 管理功能

　　管理功能可以分布式地位于每個功能實體（FE）內，與網絡要素（NE）管理、網絡管理和服務管理功能實體相交互。

　　管理功能包括計費和開單功能，給NGN運營商提供資源利用率數據以使他們能準確地給用戶開計費單。記費和開單功能支持離線記賬的數據收集和近實時的在線記賬類的數據收集。

　　3.4 末端用戶功能

　　對末端用戶的接口有物理接口和功能接口兩種方式，如圖2所示。下一代網絡對所有類型的雇主設備都支持，包括遺留下來的單線電話和復雜的集團網絡。末端用戶設備可以是移動的，也可以是固定的。

　　4. NGN的IP多媒體子系統

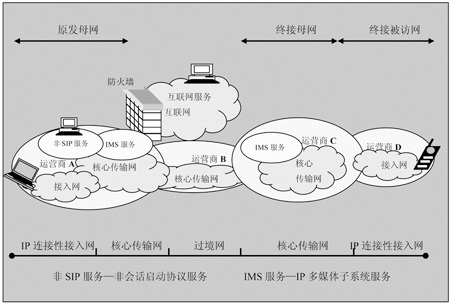

　　4.1 IP多媒體子系統概述

　　IP多媒體子系統(IMS)是一組核心網絡功能實體和接口，主要由網絡服務供應商向用戶提供基于會話啟動協議（SIP）的服務組成。會話啟動協議是由互聯網工程特遣隊（IETF）制定的[4]。盡管在IP多媒體子系統與基礎傳輸功能之間有某些鏈路，而且這些鏈路是可以由接入體現的，但IP多媒體子系統大部分是獨立于接入網技術的。IP多媒體子系統是在互聯網工程特遣隊協議上建立的，它以特殊的形態和增強的性能，提供完備、強健的多媒體系統。

　　除了性能增強和運行形態之外，IP多媒體子系統需要一組垂直的接口來提供如下的能力:

• 會計、安全、登錄資料、服務控制等應用服務的公共接口，對服務構成模塊的公共接口;



• 協調的和增強的服務質量;



• 在運營商控制下，基于會話的媒體啟用;



• 在服務、會話、和傳輸層中相關的會計和計費。

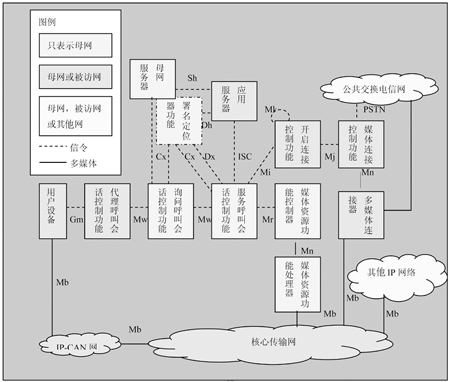

　　圖4 IP多媒體子系統功能實體和參考點

　　應用服務器（AS）

　　AS提供對IP多媒體子系統服務的控制。應用服務器可直接與一個服務呼叫會話控制功能（S-CSCF）連接，或為ISC參考點上的第三方基本應用，通過開放服務結構（OSA）連接器進行連接。ISC接口是基于會話啟動協議的，因此，會話啟動協議消息可以在此接口上轉發給服務呼叫會話控制功能，或進行反向轉發。應用服務器可以與母網用戶服務器(HSS)在Sh接口上交互來獲得用戶身份信息。應用服務器用于支持各種電話類的服務，如呼叫轉移和號碼翻譯，并且可以支持現況、會議控制和在線計費之類的服務。

　　開啟連接控制功能（BGCF）

　　BGCF接收由服務呼叫會話控制功能或另一個開啟連接控制功能轉發來的會話請求，并選擇一個即將在網內開啟公用交換電話網的網絡。它可在其他網絡中選擇一個本地媒體連接控制功能，或同層的開啟連接控制功能。這種在其他網中選擇一個開啟連接控制功能的能力，能優化被訪網到公用交換電話網的路由，這是運營商所希望和支持的。

　　呼叫會話控制功能（CSCTs）

　　CSCTs負責IP多媒體子系統的會話控制。它與其他網絡要素相協調來控制會話的特性、路由和資源分配。在IP多媒體子系統結構中有三種不同類型的呼叫會話控制功能:

• 服務呼叫會話控制功能（S-CSCF）——它是始發或收受會話的用戶設備主要的母網會話控制點。



• 詢問呼叫會話控制功能（I-CSCF）——它是從其他網絡到用戶設備所在的母網的接觸點。



• 代理呼叫會話功能控制（P-CSCF）——它是從用戶設備到IP多媒體子系統的接觸點。

　　母網用戶服務器（HSS）

　　HSS包含一個IP多媒體子系統注冊數據庫，該數據庫含有與注冊有關的信息。這些信息支持網絡實體處理呼叫或會話。它支持IP多媒體子系統系統級的確認和批準，并掌握IP多媒體子系統用戶的身份。它還有儲存當前指定的服務呼叫會話控制的功能。

　　母網可包含一個或幾個母網用戶服務器，其數量取決于用戶數、設備容量和網絡的組織。

　　媒體連接控制功能(MGCF)

　　MGCF支持IP多媒體子系統與公用交換電話網的聯網，還支持會話啟動協議對ISUP的協議轉換并控制承載級轉換的媒體連接。

　　媒體連接器(MGW)

　　MGW在媒體連接控制功能的控制下，支持IP多媒體子系統與公用交換電話網的聯網。它終止電路交換網絡的承載信道和包交換網絡的媒體流，并完成媒體轉換功能如代碼轉換。此外，它支持雙音多頻的檢測和生成。

　　媒體資源功能控制器（MRFC）

　　MRFC控制媒體資源功能處理器的媒體流資源。它從一個應用服務器或會話啟動協議的端點，解譯信息并控制媒體資源功能處理器，來支持媒體服務。它可以與一個應用服務器放在一起，來提供專門的應用服務器服務。

　　媒體資源功能處理器

　　它在媒體資源功能控制器的控制下，提供資源，進行媒體處理。它支持媒體流的混合、單音和鈴聲的生成、代碼轉換、媒體分析及其他功能。

　　注冊定位器功能（SLF）

　　SLF起著分布式母網用戶服務器系統前端的作用。它可以在登錄和會話建立過程中，被詢問呼叫會話控制功能詢問，以得到包含所需用戶專門資料的母網用戶服務器的名字。它還可以在登錄過程中，被服務呼叫會話控制功能詢問，或被與Sh接口毗鄰的應用服務器詢問。

　　在單個母網用戶服務器環境或其他一定的母網用戶服務器環境中，如：一個地段服務器環境中，注冊定位器功能是不需要的。當配置一個應用服務器并操作它來使用一個預先設定的母網用戶服務器時，也不需要注冊定位器功能。

　　用戶設備（UE）

　　UE代表各式各樣用戶終端設備的功能。在接入網內，它支持該網的特定功能。此外，它支持IP多媒體子系統委托方的用戶代理能力，支持IP多媒體子系統為登錄、邀請等定義的會話啟動協議。

　　4.3 IP多媒體子系統對會話啟動協議和會話描述協議的使用

　　IP多媒體子系統使用一種特定的會話啟動協議方式。它針對電信運營商的特殊需要，來確定碼頭和參數的擴展。下面給出一些特殊參數的例子:

• 新的確認參數，該參數是為Web確認碼頭定義的，用于登錄過程中讓完整鑰和密鑰通過，以便在用戶設備和代理呼叫會話控制功能之間建立完整性保護關系。


• 新的標記參數，該參數用于承載會話啟動協議碼頭內的加密/去密字符串，以實現詢問呼叫會話控制功能的隱藏拓撲聯網連接功能。


• 新的icn-計費信息參數，該參數是為P-計費矢量碼頭定義的，用于收入IP連接性網絡計費信息。


• 新的用于P-接入網信息的參數，它提供服務于用戶設備的接入網上的信息。

　　IP多媒體子系統結構已經引入了幾種私人碼頭（P-碼頭）到互聯網工程特遣隊協議中，以滿足電話需要。P-碼頭可選擇性地擴展到會話啟動協議中:

　　P-認定識別

　　它可使網絡(如一個代理呼叫會話控制功能)認定一個主叫用戶的公共用戶ID。

　　P-被叫方ID

　　它使收受用戶設備學習觸發呼叫的撥號公共用戶ID。

　　P-接入網信息

　　它使用戶設備提供其正在使用的有關接入網的信息（如一個蜂窩網的ID）。

　　P-被訪網ID

　　它使母網通過登錄來發現用戶所用的其他網的ID。

　　P-關聯統一資源鑒別器

　　它使母網（如一個服務呼叫會話控制功能）將一組與登錄狀態下的公共用戶ID相關聯的統一資源鑒別器(URI)復原。

　　P-計費功能地址

　　它分配計費功能實體的地址。

　　P-計費矢量

　　它使計費相關信息共享。

　　多媒體子系統結構對于使用會話描述協議還有某些特定的限制。它取消了會話描述協議加載的加密措施。對于一個初始的邀請，IP多媒體子系統要求會話描述協議加載，以便收入終端能力和按照優先級次序排列的編解碼。對于視頻和音頻媒體類型，每一種媒體流的建議帶寬將包含在會話描述協議加載中。

　　5.多媒體子系統在下一代網絡應用中所需增強的部分

　　多媒體子系統的規范是為使用接入網而開發的，并且是基于對接入網的一定假設作出的。不同類型接入網的內在差別，在多媒體子系統規范上有具體表現。

• 為支持基于xDSL的接入網，IP多媒體子系統可能還需要與IP連接性接入網的網絡接觸功能進行連接，以便接入地點信息。在基本的IP多媒體子系統的規范中不存在等效的接口。


• 必須考慮支持IPv4，這需要支持網址與端口編譯功能。這樣做至少有兩個理由：一是某些運營商必須面對IPv4地址的短缺問題；二是媒體流IP地址的保密性不能依賴RFC 3041(IPv6無籍地址自動配置的保密性延伸)。網址與端口編譯功能提供了隱藏終端地址的不同方案。


• 對網址與端口編譯功能的支持已包含在下一代網絡功能結構中。在IP多媒體子系統的規范中有必要延伸包含網址與端口編譯配置的有關工作。


• 放松對帶寬不足的限制，可以導致人們考慮對當前被視為強制性要求（如會話啟動協議的壓縮）的某些特性進行選擇性支持。


• 位置管理的差別，將影響攜帶以信令接口和計費接口所表示的位置信息的各個協議。


• 對于xDSL接入網，當資源保留程序必須在末端用戶的終端幫助下由一個網絡實體（即在基于會話啟動協議服務的情況下代理呼叫會話控制功能）啟動時，接入網中資源保留程序的差別將要求其都變?yōu)镮P多媒體子系統資源批準和保留程序。

　　上述的擴展正在由各個標準化實體進行檢驗，以便支持IP多媒體子系統在下一代網絡中的使用。對IP多媒體子系統結構的必要修改，專家希望用修改第三代伙伴計劃和第三代伙伴計劃2的IP多媒體子系統的基本標準來完成，并作為未來發布文件的一部分。

　　6. 結論

　　本文介紹了ITU-T建議書中的下一代網絡的一般原則和參考模型，考察了功能結構的一些最新概念。IP多媒體子系統結構及其標準化的功能實體和接口將被用于下一代網絡，以支持由網絡運營商所提供的基于會話啟動協議的服務。（譯自IEEE Commun Mag, Oct 2005, Vol 43, No 10, pp 49—56）

　　參考文獻

　　[1] ITU-T Rec. Y.2001, “General Overview of NGN”

　　[2] ITU-T Rec. Y.2001, “General Principles and General Reference Model for Next Generation Network”

　　[3] ITU-T Rec.X200,”Information Technology—Open systems Interconnection— Basic Reference Model: The Basic model,:1994.

　　[4] IETF RFC 3261, “SIP Session Initiation Protocol”.
