基于NGN網絡語音質量測量的探討

楊宗林　張治中　唐希熙 2007/07/03

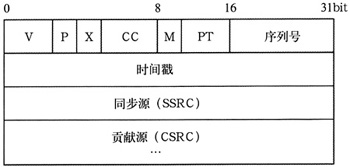

圖1　RTP包頭格式

上面每個域的意義及作用如下：

　　版本號（V）：2bit，這個域代表RTP的版本號，目前RTP采用的版本號是2。

　　間隙（P）：1bit，該位置1，則數據包包含一個或多個附加間隙位組，其中這部分不屬于有效載荷。

　　擴展位（X）：1bit，該位置1，則在固定頭后面根據指定格式設置一個擴展頭。

　　CSRC計數器（CC）：4bit，這個域表示固定頭后面的CSRC（Contributing Source）的數目。

　　標記位（M）：1bit，標記由Profile文件定義。允許重要事件如幀邊界在數據包流中進行標記。

　　凈荷類型（PT）：7bit，該域標識了RTP凈荷的格式，它決定了應用程序如何對凈荷解碼。

　　序列號（Sequence Number）：16bit，發送方在每發送完一個RTP包后就將該域的值加一，接收方可以由該域檢測包的丟失并恢復數據包序列。

　　時間戳（Timestamp）：32bit，該域記錄了該包中數據的第一個字節的采樣時刻。時間戳在媒體同步和抖動計算中是不可缺少的。

　　同步源（SSRC）：32bit，該標識符隨機選擇，旨在確保在同一個RTP會話中不存在兩個同步源具有相同的SSRC標識符。

　　貢獻源標志符（CSRC）：0～15項，每項32bit，用于識別該RTP數據包中的有效載荷的貢獻源。

典型RTP包的傳輸流程如圖2所示。

圖2　RTP包傳輸流程

RTP是利用混合器和翻譯器完成實時數據的傳輸?shù)摹?

　�。�1）混合器（Mixers）。接收來自一個或多個發送方的RTP包，并把它們組合成一個新的RTP包繼續轉發。這種組合數據塊將有一個新的SSRC標識，具有新標識的特別發送方被作為特別信源加入到RTP數據塊中。因?yàn)閬碜圆煌�特別發送方的數據塊可能非同步到達，所以混合器就對這些輸入源進行時間判斷，然后形成混合流自己的時間。

　　（2）翻譯器。翻譯器只改變數據塊內容，而并不把媒體流組合在一起。翻譯器只是對單個媒體流進行操作，可能進行編碼轉換或者協議翻譯。典型的例子是多媒體會議中不同端系統之間的視頻編解碼轉換器，以及在多媒體應用跨越內部網防火墻時的過濾器。翻譯器是形成RTP包完整同步源定義符的中間系統。

　　一個RTP會話包括傳給指定目的地的所有通信量，發送方可能包括多個。從同一個同步源發出的RTP分組序列稱為流，一個RTP會話可能包含多個RTP流。一個RTP分組在服務器端發送出去的時候總是要指定屬于哪個會話和流，在接收時也需要進行兩級分用，即會話分用和流分用。只有當RTP使用同步源標識和分組類型把同一個流中的分組組合起來，才能夠使用序列號和時間戳對分組進行排序和正確回放。

3、NGN網絡中語音質量測量方法

　　根據中國移動通信集團公司出臺的軟交換測試儀表測試規范中要求語音質量測量的方法主要包括如下。

3.1　主動式語音質量測試

　　主要是通過測試儀表模擬兩個NGN網絡的終端用戶，首先通過同NGN網絡的信令交互建立起這兩個用戶之間的呼叫連接，然后在該連接上模擬發送和接收測試語音流，通過對收發語音信號的比較，來測試出端到端的語音質量，并且能提供PESQ值和時延值，圖3為主動式語音質量測試的結構圖。

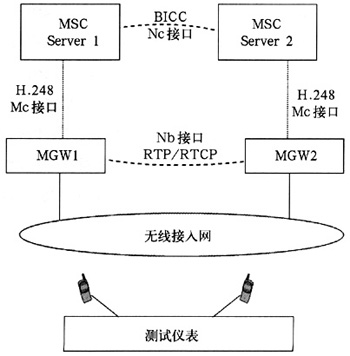

圖3　主動式語音質量測試結構

3.2　被動式語音質量測試

　　通過儀表對NGN網絡中實際運行的RTCP/RTP業務流進行捕獲、解碼和統計分析，來計算VoIP業務流的關鍵指標：時延、抖動、丟包率、R系數和MOS值等統計參數[2，3]，圖4為被動式語音質量測試的結構圖。

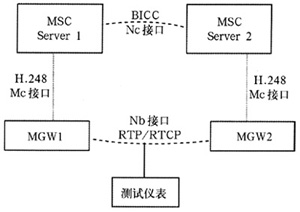

圖4　被動式語音質量測試結構

　　以上兩種測試方法也可以結合使用，下面主要介紹被動式語音質量的測試，被動式語音質量測試的主要參數包括。

　�。�1）時延（Delay），當一個數據包發送時，發送端在RTP報文頭上增加一個時間戳；當在另一端被接收時，接收端同樣記下接收包的時間戳；計算這兩個時間戳之差可以得到這個數據包在網絡中的通路時間，即時延。

　�。�2）抖動（Jitter），語音信號在發送端經過壓縮打包后在網絡中傳輸時，由于數據包傳送的路徑可能不同，因此不同的數據包到達接收端的時間也可能不同，計算連續語音包端到端時延的差值，即抖動值。

　�。�3）丟包（Packet Loss），是影響語音質量的又一個關鍵因素。數據包發送端和接收端之間的數據包數目的差值即為網絡傳輸丟失包數目。當少量的丟包且是隨機地分布時，人耳并不容易感覺到較差的語音質量，當丟包數量變大時，語音質量也就相應的變差。

　�。�4）R系數，ITU-T的G.107標準提出了E-Model的模型，這種模型考慮了時延、抖動、丟包、回音、編碼器性能等網絡損傷因素對有噪語音質量的影響[4，5]。根據RTP包提供的信息，在計算出時延、抖動、丟包等參數后，根據E模型提供的算法就可以求出相應的R值。R值的范圍是0～100，0是最差的，100是最好的。

　　（5）MOS值，MOS模型是主觀評價方法，根據E模型MOS值是通過R值計算得到的。MOS值是1～5之間的數，1是最差的，5是最好的[6]。R和MOS值的關系式如下所示：

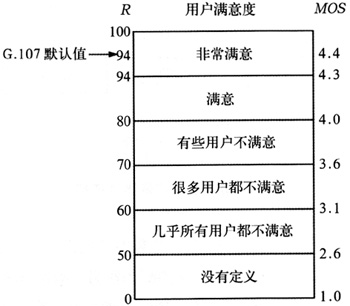

圖5　用戶滿意度等級與R值和MOS值的范圍對應表

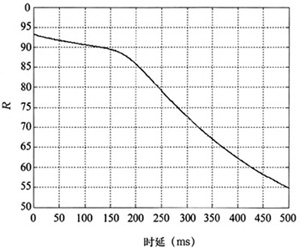

　　對實時的語音和視頻業務來說，業務數據端到端的時延最為關鍵，從仿真結果圖6和圖7可以看出時延對R系數和MOS值的影響：隨著時延的增加，R系數和MOS值都降低，即語音質量變差。當時延大于150ms時，語音質量下降的比較厲害。

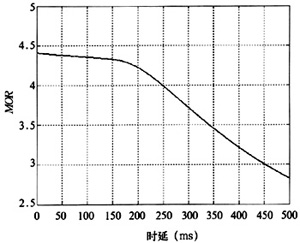

圖7　時延對MOS值的影響

　　從仿真結果中同時可以看出R系數和MOS值的最大值分別是94和4.4左右，并且R系數和MOS值的對應關系和圖5所列出的內容基本是一致的。

4、結束語

　　本文圍繞著RTP協議和中國移動通信集團公司出臺的軟交換測試儀表測試規范，對NGN網絡語音質量測試所要求的幾個重要指標進行了分析和說明，并給出了基本的實現方法，最后通過實際仿真說明了時延對語音質量的影響�？傊�，語音質量是NGN網絡測試的一個重要方面，用行之有效的方法對其進行測量是十分重要的，需要在實際應用中不斷的加以改進和補充。

參考文獻

[1]　朱海毅，周春楠.VoIP基本原理，信息技術，2003.5(5)：83-84

[2]　ITU-T Recommendation P.800.1，Mean Opinion Score(MOS)Terminology，2003

[3]　ITU-T Recommendation G.107，The E-Model，a Computational Model for Use in Transmission Planning.2005

[4]　TIA Telecommunications IP Telephony Equipment-Voice Quality Recommendations for IP Telephony，TSB-116-A，March 2006

[5]　Akira Takahashi and Hideaki Yoshino. Perceptual QoS Assessment Technologies for VoIP.IEEE Communications Magazine.July 2004：28-34

[6]　吳耀文，王平.VoIP語音評價方法綜述.艦船電子工程，2006(1)：44-46

[7]　楊宗林，張治中.基于E-Model的VoIP語音質量測試.廣東通信技術，2007(2)：58-61

電信工程技術與標準化
