下一代網絡和業務轉型過程中資源管理系統的建設
新一代綜合網絡資源管理系統介紹
2007/11/09
摘要：
隨著國內各大運營商近年來的網絡、業務和運維體系架構的轉型，網絡資源管理也面臨著眾多挑戰。在新一代的業務與運營支撐系統中，要求網絡資源管理系統的核心應用逐步轉向支撐業務開通，實現省集中的全專業網絡資源管理。資源管理系統是大唐電信運營支撐系統產品線中的重要產品。本文對資源管理系統的建設背景、建設目標及大唐電信的新一代綜合網絡資源管理系統產品進行了介紹。
關鍵詞：
資源管理、全專業、資源數據采集、資源配置
一．建設背景
隨著電信市場競爭日趨激烈，各大電信運營商都轉向以網絡為基礎，以客戶為核心，以市場為導向，以營業為窗口的經營理念。這就要求運營商能夠快速、準確掌握電信網內資源的部署、利用情況，提高資源利用率，根據資源利用情況合理進行網絡規劃，支持業務快速開通以及差異化的服務質量保障，提高對電信業務運營的支持能力、降低運營成本，積極為用戶提供新業務。
資源管理系統作為運營支撐體系的重要組成部分，在經歷了6年左右的發展和使用之后，上一代系統在支撐前端業務開通與保障、支撐網絡規劃建設和支撐企業管理方面存在明顯欠缺，越來越不能滿足企業對資源管理的需要。隨著網絡技術的發展和市場形勢的變化，新一代資源管理系統的核心目標是建設一套支撐以客戶為中心、以市場為導向、以效益為目標的新型運營模式下能夠支撐市場營銷和客戶服務、企業經營管理、企業運行維護的全專業資源管理系統。它既要實現全專業資源數據的統一和集中管理，保證資源數據的準確性；又要支撐服務的快速開通，增強對市場營銷的支撐；同時還要建立客戶與資源之間的關聯，支撐面向客戶的運維思路。
二．下一代網絡和業務轉型過程中資源管理系統的建設目標
1.業務目標
全專業的資源管理：能夠全面管理網內各專業資源數據，包括數據網、傳輸網、交換網、智能網、No.7信令網、光纜網、電纜網、管道桿路網等，以及NGN軟交換網、3G網絡等；同時可以根據不同部門、不同層面的需要，呈現不同范圍和不同角度的資源視圖，實現對資源數據的有效利用。
跨專業資源的關聯管理：能夠建立不同層面的網絡之間的承載關系以及不同網絡之間的關聯關系，支持客戶通過列表、圖形等多種方式方便地查看資源之間的關聯關系，能夠為故障分析定位、影響分析等提供依據。
支持以客戶為中心的運維思路的轉變：管理客戶占用的資源信息，支持客戶資源視圖，能夠以客戶為入口，查看客戶定購的各個產品占用的資源情況、查看資源全程路由，可以方便地查找到資源所關聯的客戶，為差異化服務提供支撐。
支撐市場營銷和客戶服務：支持帶寬型業務、接入型業務的資源分配，包括自動分配、人工分配，能夠提供對預約服務的支持，支持服務的快速開通。
靈活的可定義的資源統計：能夠提供靈活的、可以自定義的資源統計功能，支持從各種不同的角度統計資源的各類信息，包括資源的利用率、增長率、資源配置及時率等等，為資源優化、資源擴容、KPI考核等提供支持。
2.技術目標
統一的數據模型：通過抽象建立統一的、適合全專業的通用的數據模型，避免按照專業孤立地設計數據模型，保證數據模型架構的穩定性和可擴展性。
靈活可擴展的架構：遵循分層和復用設計理念，按照組件化、流程化設計原則，實現應用與數據分離、應用與流程分離分離，保證系統的可擴展性和系統組件的重用性，減少系統調整時對代碼的修改工作。
支持省集中的建設模式：按照省集中建設模式進行系統設計，采用多層技術架構、數據庫的表分區技術等。同時，根據不同管理層次對資源集中管理的需要，通過功能組件的組合和部署，可以搭建省中心、本地網中心和市縣中心多級應用體系，形成區域化的功能視圖。
三．大唐電信綜合網絡資源管理系統介紹
1.總體設計思路
1) 概述
大唐電信一直專注于電信行業，根據多年來對電信運營商的業務和運營發展變革的持續跟蹤，參考國際上eTOM/NGOSS理論體系，結合在各類運營支撐系統規劃、研發和工程實施過程中的經驗，逐步總結形成了大唐電信運營支撐系統架構設計的核心理念和方法。

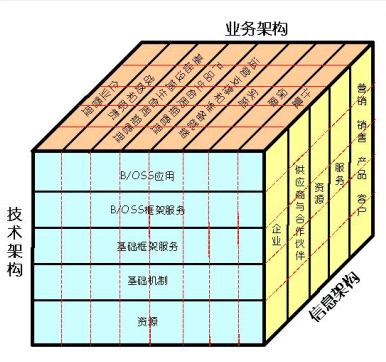

大唐電信在進行運營支撐系統規劃和設計時，從業務架構、信息架構、技術架構三個維度深入地去了解并研究電信企業的業務模型，核心的經營理念和IT的架構，形成企業信息管理的基本框架，作為解決方案的基礎，
并最終指導具體系統的功能設計和技術路線選擇，保證系統目標的實現。
- 業務架構設計：研究電信企業的運營理念，準確識別目標系統覆蓋的企業關鍵職能域，涉及的端到端業務過程和業務活動，分析業務活動與其它過程中業務活動之間的關系，進行系統流程設計和功能設計，從而保證系統設計在運營支撐上站在企業運營管理的高度，避免了直接陷入功能細節，而漠視了對企業運營的支撐。
- 信息架構設計：把業務架構中識別的企業職能域和關鍵過程涉及的企業理念映射為信息模型概念定義，高層次的信息架構有助于幫助企業組織結構設計人員和業務流程分析設計人員按照清晰的概念梳理流程，使企業流程的環節分解更有依據、更科學。
- 技術架構設計：目標在于采用相對穩定的層次架構模式和分布式組件、應用集成等技術手段，建立企業統一的技術體系框架，保證業務目標和IT價值的實現。
2) 關鍵業務架構設計
系統業務架構設計，除了對系統整體功能覆蓋進行規劃外，還明確需要目標系統支撐的業務過程及業務活動，明確業務過程、業務活動之間的相互關系，最終針對核心業務目標提出完整的解決方案。我們認為在資源管理系統中，幾個關鍵的需要目標系統全面支撐的核心業務目標是：
- 實現對全專業資源的有效管理
- 支持以客戶為中心的運維管理思路
- 提供面向市場和客戶營銷的資源應用
3) 核心信息模型設計
資源模型的設計核心思路是能夠支持對資源支持種類的擴展，支持資源復雜的組成結構、支持資源之間復雜的拓?fù)溥B接關系、支持資源之間復雜的關聯關系、支持靈活的資源分配規則以及最大化地解耦前后端系統。
系統提供了對資源模板的建模以支持各類資源的復雜構成結構。設備模板是指設備類型或子類型涉及的屬性和連接關系。設備模板由設備組件模板構成；設備組件模板由下一級設備組件模板構成，形成設備組件模板之間的層次關系。使用設備模板、設備組件模板可以預先靈活地定義設備的復雜結構，并且可以在模板上定義屬性信息，如在插板模板中可以定義插板由多少端口構成以及端口的類型（普通、反極性、ISDN等）。在管理維護設備及設備組件時，通過指定預先定義好的模板，系統可以自動根據模板信息生成對應的資源信息，減少手工維護的工作量以及減少數據差錯。同時，系統引入了網段及網段模板，為資源的配置和使用提供了便利的手段。網段是使用規則相似的多個資源規格連接形成的組合，可以劃分為外線網段、中繼網段、數據網段、光纖網段等，分別由對應的網段模板定義其構成形式。
此外系統在充分抽象總結的基礎上，建立了一致的網絡承載關系模型、用戶資源模型，保證了數據模型的穩定性和可擴展性。
2.系統技術架構
大唐電信資源管理系統v3.0在技術體系上采用以J2EE為核心的層次化體系結構，采用面向服務的分布式組件的設計思路，實現了界面表現層與業務邏輯層分離，業務邏輯層與數據存儲層的分離。整體體系結構在設計上遵循NGOSS
TNA技術架構。
在對外接口上，產品提供多種方式。一方面，對于數據耦合度較高的系統在數據存儲和數據訪問層進行整合，通過統一的共享信息和數據模型形成統一的整體；另一方面，對于數據耦合度不高的系統，遵循采用標準的協議對外暴露服務或事件，實現系統間的互聯互通、信息共享和流程協同。
技術體系結構從下至上分為網元層、綜合接入層、持久層、業務邏輯層和展現層。網元層包括網元網管EMS或網元NE等，在系統內部統一按MO建模和管理。
綜合接入層（Integrated Access Layer）完成各種協議包括：CORBA、SNMP、TELNET等協議的適配與接入，對EMS或NE實現資源配置信息采集、配置變更信息采集、配置管理等功能。從管理模式上，采用Agent/Adapter結構實現MO的統一管理。
持久層（Persistence Layer）實現業務對象的持久化處理，主要采用DAO模式；其中對RDBMS類數據源采用Hibernate技術。
業務邏輯層是整合體系的核心層，集中實現了系統的業務邏輯。從設計思想上采用面向?qū)ο蟮慕涌谂c實現分離的基本原則，即將業務組件分為業務接口與業務實現兩個部分。從分布式實現方式上，即通過Spring支持輕量級的POJO
Remoting，也支持重量級的EJB。
展現層分為兩類用戶界面，一種是Java Application類胖用戶界面；另外一種是純HTTP Web瘦客戶界面。Java Application頁面用于實現拓?fù)涔芾淼痊F(xiàn)階段不易于采用Web技術實現的交互頁面，與其他各層的交互協議主要采用RMI-IIOP或JDBC。
對于資源管理的WEB部分，統一采用B/S方式以WAR方式部署到WEB容器中；主要采用的技術包括：Struts、Jstl、JFace以及AJAX等。為了豐富系統外部接口，提供了支持SOAP協議的WS接口。
3.系統功能
1) 資源信息動態采集&同步
資源信息的動態采集&同步模塊利用公司的綜合采集平臺實現從網管系統、EMS或網元采集資源信息。
2) 資源存量管理
資源存量管理主要實現資源數據的基礎維護，具體包括設備實體管理、專業組網管理、碼號資源管理、區域/空間管理和資源服務管理。
3) 基礎資源應用
基礎資源應用是基于存量基礎上的核心應用，包括全專業綜合資源配置、資源割接功能。
4) 擴展資源應用
擴展資源應用是基于存量基礎上的其它各類應用，包括客戶資源視圖、資源優化、資源查詢統計、資源方案設計等功能。
5) 系統管理
系統管理完成系統自身維護管理，包括安全管理、系統日志等。
4.系統特點
1) 采用了J2EE技術架構
資源管理產品采用J2EE技術架構具有諸多好處：系統可擴展性強、良好的系統開放性、良好的可伸縮性、可移植性強，易于保護現有投資、能夠充分集成現存的企業信息系統中。由于各層之間相互獨立，采用松耦合方式結合，保證了資源管理系統業務擴展需要。由于事務處理邏輯組件集中放置在應用功能服務器上，使得系統的維護變得簡單、容易；當系統的事務處理邏輯發生變化時，只需更新應用功能服務器上的事務處理邏輯組件即可。各層次之間的相對獨立使得系統的改進、升級變得極為靈活，當其中某一層因需要作出修改時，其它各層不受影響。J2EE計算平臺支持java語言，java語言所特有的與平臺無關性保證了系統可以跨平臺的移植。
2) 資源的抽象、統一建模
資源管理系統在物理設備（包括機架、機框、插板、端口等）、網絡間承載關系、用戶資源等模型的設計上，經過分析、抽象、總結，將這些具備通用性的資源采取了一致的數據模型，保證了數據模型的穩定性和可擴展性。
3) 支持接入型和帶寬型的資源配置
系統用“交接設備統一管理、電纜分層管理”的模式，整合了原“97系統”中的接入型業務資源管理功能。管線專業從物理角度對電纜進行管理，是機線專業邏輯角度的基礎，管理層次：物理電纜段、電纜接頭等；機線專業從點（交接設備）到點（交接設備）邏輯角度對關注的接入電纜資源進行管理，其生成和變更以管線專業物理層變動為基礎，管理層次：邏輯電纜（交接設備間）；系統統一維護物理電纜與邏輯電纜間的對應關系。既可滿足不同視角需要，也可以進行關聯查看。
4) 具備資源數據采集框架
基于大唐電信全面的網管類產品線，我公司積累了很豐富的底層設備接入和信息采集經驗，對于常見的交換、傳輸、數據、動力類網絡設備，都具備采集能力，對于尚未接觸過的設備，也可以在協商、分析接口的前提下實現信息的采集。在后續的版本中，資源管理系統將逐步增加資源數據采集功能。
四．結束語
網絡資源始終是電信運營商的基礎性資產。個性化、多樣化的用戶需求最終需要網絡資源來實現。只有提高網絡的運營支撐能力，業務的多元化才不至于因失去支撐而成為“空中樓閣”。大唐電信借鑒國際先進的運營支撐系統設計理念，參照和遵循國內運營商的系統規劃和實際的業務需求，采用全新的技術架構開發出的新一代綜合網絡資源管理系統，必將在當前運營商業務與運營支撐系統重構的浪潮中占據一席之地，為運營商的網絡資源管理提供高效、可靠的保障。
