華鎮電子嵌入式語音識別系統Wanson ASR Chip1.0
2008/02/27
1、Wanson ASR Chip1.0 概述
Wanson ASR Chip1.0 是專門為微小芯片上而開發的嵌入式語音識別引擎。 隨著語音識別系統的識別準確率和識別速度的提高以及在特定環境下對硬件條件的要求越來越低，將基于微小芯片的語音識別技術嵌入消費類電子產品中越來越成為現實。隨著消費類電子產品性能變得越來越混雜功能越來越強勁，語音識
別科技就可以使消費者可以更方便、更直觀地使用這些產品。并且，在使用這些 產品的時候不會伴隨著一系列的按鍵和提示音，而是實現消費者和產品間的直接對話。嵌入式語音識別在消費類電子產品市場應用上大約分成三類：手提設備，游戲/
玩具以及汽車。手提設備中，智能電話Smartphone的發展驅動著這類市場的蓬 勃興起。在Smartphone中，語音撥號已經成為一個普遍功能，幾乎每一家手機
芯片供應商都想要提供內嵌語音撥號功能的手機。但是直到最近，這些嵌入式語 音識別都只能限于話者相關，小詞匯量的。
我們已經開發出能安裝在智能手機Smartphone上的連續語音及短語語音識別軟 件，可以為用戶提供語音撥號和聲音命令控制等功能。同時，我們正在開發基于
更小封裝、微小芯片上的話者獨立，可變詞匯量的語音識別軟件。這些軟件可以 作用在智能手機Smartphone，CDMA/2.5G/3.5G
芯片，智能玩具以及汽車的導航 系統上。我們開發的嵌入式語音識別軟件使用了改進的Hidden Markov Model(HMM)聲學模型，同時基于移動設備上的有限CPU
資源和存儲空間，我們開發出 了快速的語音參數提取方法和高效識別搜索算法。該語音識別軟件兼顧到識別速 度和識別準確率的平衡，能運用于一系列從語音命令控制，語音人名撥號到語音
翻譯，語言學習的實際應用中。 將嵌入式語音識別軟件應用到消費類電子產品中并投入市場有兩個主導因素：花 費成本和投入市場的時間。我們所開發的語音識別軟件（基于Smartphone
的以 及基于微小芯片上的）提供了優異的性能，跟多家芯片和手機制造商接口的標準 界面以及一系列開發工具兼容，使得我們的OEM
伙伴能快速地推出他們的新產品。
2.Wanson ASR Chip1.0 系統描述
2.1 系統框圖及概述
Wanson ASR Chip1.0 是一套功能強大，具有全部開發工具的語音識別系統，使 開發者可以方便而快速地開發出一系列不同的應用。Wanson
ASR Chip1.0 提供 的特性包括有：
- 該語音識別軟件附帶了一系圖形化界面的軟件開發包，使廠商可以很快在現有 的產品上增加語音識別功能；
- 秉承Wanson ASR電信級語音識別軟件的高準確率和穩定性，持續提高客戶意 度；
- 軟件采用標準C書寫核心算法，使得該軟件能很快地移植到其他操作系統和處 理器上；
- 提供了常規的，功能強大的API 接口，能夠很方便地與設備上的現有軟件集成．
上圖示為Wanson ASR Chip1.0 的系統框圖。如圖所示，由系統所構筑的語音識 別應用程序和四部分相結合。對語音識別而言，將接收到的語音文件包通過錄音
接口傳給語音識別引擎。該引擎在執行語音識別任務時，根據系統指令從資源文 件中調用所需要的語言模型，聲學模型，字典等資源。當語音識別任務完成后，
系統將識別出來的結果放在系統隊列中，供下級設備讀取。
2.2 應用程序開發
開發具有嵌入式語音識別功能的應用程序大約需要以下的步驟：
- 性能的定義 開發商在開發應用程序時，首先要定義的是準備給用戶提供什么樣的特性和功能。例如，喚醒功能（該引擎可以使產品工作在待機狀態，等待清晰的喚醒命令，
啟動語音識別軟件工作）等等；
- 現有硬件環境分析 定義完性能之后，需要結合現有設備的硬件條件分析能否支持上述性能的實現。如果必須的話，是否需要另加RAM
和ROM，或者提高CPU的速度；
- 用戶界面的設計 因為是基于消費類電子產品開發的應用程序，用戶界面是否友好事關重大。Wanson ASR Chip1.0
提供了一系列的開發包模擬運行環境，可以不斷調試，知 道滿意為止；
- 開發 以上所有步驟完成之后，可以進行代碼編寫和集成的工作。
3.硬件環境

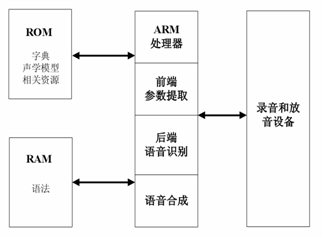

Wanson ASR Chip1.0 是模塊式的系統體系，單處理器處理所有模塊程序的運行。 下圖示出系統在運行時主要硬件元素的工作流程。
前端模塊
前端模塊主要包括語音信號處理和參數提取，將原始的語音文件轉換成語音識別需要的語音參數序列。在某些特定的情況下，前端模塊還需要進行噪聲處理和聲
道歸一化處理以提高系統的魯棒性（Robust ability）。前端語音信號處理和參數 提取需要大量的數值計算，CPU
的運算能力以及RAM 的速度會對響應速度有很大影響。
后端模塊
后端模塊是語音識別的核心部分，完成從語音到文本的轉換。該部分包括：語法生成、調入聲學和語言模型以及發音字典、路徑搜索等。該部分需要大量的概率和數值計算，并且需要多次訪問和調用聲學模型和發音字典等資源文件。一般情
況下，聲學模型和字典等資源將預先調入ROM 和閃存(Flash Memory)。 影響語音識別響應速度的因素主要有：CPU
性能，Memory 的存取速度以及CPU 是否過載等等。對于CPU 的運算能力，一般而言，在不同的系統配置下，需要 做到實時識別并且不影響其他任務執行所需要的最低配置為6MIPS
（取決于識 別詞匯量大小和硬件配置等）。
語音合成
語音合成部分完成從文本到音的轉換，主要是將語音識別輸出的文本轉換成語音播報給用戶。在某些特定的情況下，例如在開車的時候，用戶可以方便的聽到識別結果而不需要去看。
RAM和ROM需求
對于嵌入式的語音識別系統，RAM 和ROM 的大小需求是由應用系統的功能設 計所決定的。同時，不同的RAM 和ROM
大小又影響著識別的準確率和響應速 度。一般情況下，較大的RAM 和ROM 存儲空間和快速的RAM和ROM 速度更 有利于識別速度和識別準確率的提高。更多的情況下，在實際應用中，考慮到性

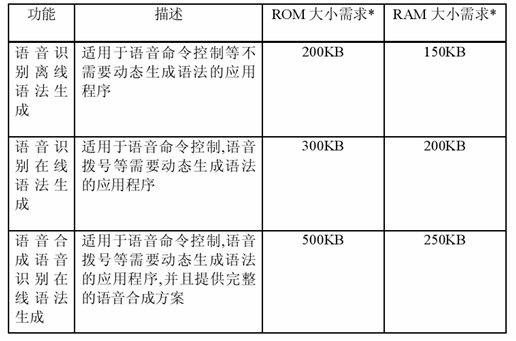

能價格比，一般會選擇適當?shù)腞AM 和ROM 尺寸以達到速度和識別率的平衡。 如下表所示：
表中所列的RAM和ROM的空間需求是一個近似數字
4.功能及特性
Wanson ASR Chip1.0 嵌入式語音識別系統提供了一系列獨到的功能和特性，以 適應不同的開發廠商的需求。
話者獨立 該軟件無需事先對用戶的語音訓練，任何人拿起來均可使用；
獨特的口音的處理技術 用戶不用說播音員般標準的普通話，全國各地帶有口音的用戶亦可以毫無問題得順暢使用該系統；
高識別率 在一定的硬件環境下，一次性載入詞匯量達到1000 中文詞條時，平均準確率達 到95％以上，并且實時識別；
可移植的代碼 軟件采用標準C 書寫核心算法，使得該軟件能很快地移植到其他操作系統和處理器上；
小封裝，低系統配置 如前所述，Wanson ASR Chip1.0 對系統硬件資源要求很少，因此可以適用于一
系列消費類電子產品上，例如：
- PDA，Smart phone
- CDMA，GSM，GPS 手機
- MP3 播放器
- 玩具
- 車載GPS 系統
- 其他手提設備
在線更改語音資源 用戶在每次增加/刪減/更改詞匯集合后，無需關閉和重新啟動應用程序，系統可以即時在線更新系統資源，使用戶可以馬上使用；
環境噪音 該系統帶有噪音消除技術，對于應用環境噪音一定范圍之內，仍可保證高識別率；
動態詞匯庫 適用在不同的硬件條件下，詞匯集合可以從零到1000 詞條，采用系統軟件開發 包，可以方便創建新的詞匯以適用于不同的應用（例如：命令控制集，地址簿，
人名等等）。
