基于信令監測的漫游短信和小區短信

曹建民 郭宗昌 2009/01/16

1、引言

  隨著GSM移動網絡建設的不斷完善,網絡覆蓋面和擁有的用戶數每年都在大幅增長。在這種情況下,網絡運營商除了滿足用戶的基本通話需求之外,希望能夠給用戶提供更加豐富和全面的信息服務,以吸引更多的用戶,提高自身的競爭力,同時也可以借助網絡開展一些增值服務,為網絡運營商帶來更多的收益。

  漫游短信服務系統和小區短信服務系統正是在這樣的背景下誕生的。運營商通過監測GSM網絡側的No.7信令,隨時跟蹤和統計漫游用戶或小區用戶的活動情況。當漫游用戶在某一城市或地區登錄(位置更新)或某一特定用戶進入某特定小區(CELL),系統立刻通知短消息中心,向漫游用戶或小區用戶發出短消息問候以及其他相關個性化服務;同時漫游用戶或特定用戶在該城市或小區漫游期間,系統始終把其當作“大客戶”來處理,隨時監測他們的數量、分布、通話及其與歸屬地的連接情況等,使其通話質量和接通率都有所提高;通過商業短信服務,運營商和服務提供商以及商家也可以得到更多的收益。

  漫游短信和小區短信服務系統都是基于No.7信令鏈路的監測,但是實現的功能和要達到的目標卻有很大的不同。正是由于目標和需求的不同,致使運營商大都分開建設兩個系統,有時使用不同廠商的設備。即便使用同一廠商的設備,仍然要兩次采集信令,重復投資現象較為嚴重,同時給工程和維護都帶來了較大的問題。本文從技術原理出發,總結了漫游短信和小區短信的系統組網方案以及實現的功能目標,期望對漫游短信和小區短信的系統設計和選型提供幫助。

2、漫游短信和小區短信服務系統的比較

  2.1 實現原理

  漫游短信服務系統和小區短信服務系統的實現原理很相似,可綜合表述如圖1所示,主要由兩部分組成,即漫游監測(小區監測)部分和短消息服務兩部分組成。兩個系統使用的硬件采集設備可以完全相同,使用的軟件系統架構也非常類似,都是以信令監測的方式,獲取No.7信令中相關信令,小區短信服務系統信令合成軟件稍復雜一些。

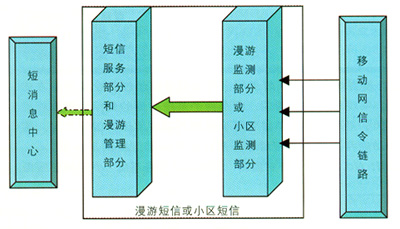

圖1 漫游短消息服務系統或小區短信服務系統組成結構

 。1)漫游監測(小區監測)部分

  該部分是通過高阻跨接方式接入移動網的No.7信令鏈路,實時采集鏈路上的信令數據,監測、分析與用戶漫游或小區用戶有關的信令過程,合成用戶事件記錄(TDR)。

  信令的采集可采用No.7信令儀或No.7信令采集系統的數據采集設備,如中興通訊的ZXT2OO0-SCM采集模塊等。采集模塊需要能夠采集GSM系統的A接口信令,因為在小區用戶監測的場合,需要監視漫游用戶的更小的位置或移動方向,須從信令小區標識(Cell ID)或其變化來判別。

  每一個漫游用戶或小區用戶都會在信令網內形成自己的信令事件,從而在漫游監測部分內形成一個TDR數據。漫游監測部分負責將所有監測到的漫游用戶和小區用戶TDR數據發送到短消息服務部分去分析。

 。2)短消息服務部分

  短消息服務部分分析用戶的TDR數據,建立異地漫游用戶或小區用戶數據庫,通過X.25或者TCP/IP網和短消息中心連接。當用戶的漫游情況滿足一定的系統設置條件或小區用戶滿足一定的觸發條件時,系統即刻向用戶發送特定的短信或本地簽約的廣告信息等。

  由于短消息服務部分包含了所有漫游用戶或小區用戶的TDR數據,因此可以利用這些數據靜態統計分析漫游用戶或小區用戶的通話質量和存在的問題,為漫游用戶或小區用戶提供有針對性的服務;同時也可以統計分析網間的話務分布、話務流向等,為網絡規劃提供可靠的數據支持。

  2.2 監測方案

  根據監測的信令鏈路位置的不同,可以實現不同用戶的短信服務。具體可以有以下幾種典型的監測方案。

  (1)出/入省漫游用戶的監測

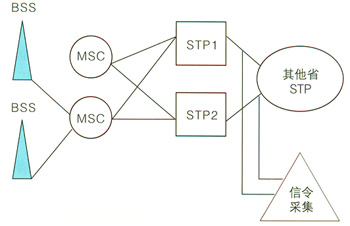

  出省或者入省的漫游用戶,都要經過本省的STP和外省的STP鏈路進行位置更新,如圖2所示。通過監測這些鏈路獲取其中的位置更新信令,就可以實時監測到這些漫游用戶,從而為這些用戶提供服務。

  圖2 出/入省漫游用戶的監測方案

 。2)某個MSC范圍內漫游用戶的監測

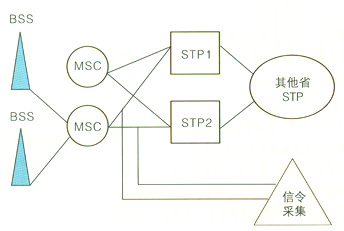

  在某一個MSC范圍內,如機場、車站、碼頭等地出入的漫游用戶,都要經過MSC到STP的鏈路進行位置更新,如圖3所示。通過監測這些鏈路獲取其中的位置更新信令就可以實時監測到這些漫游用戶。

圖3 某個MSC范圍內漫游用戶的監測方案

 。3)某一特定區域內用戶的監測(小區短信)

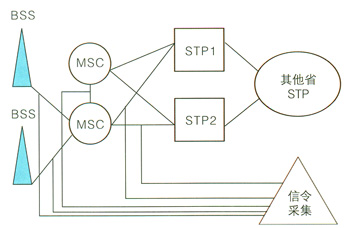

  對于某特定區域,如高速公路、街道、商場等較小的區域內用戶監測比較復雜,如圖4所示。首先要監測BSS到MSC的鏈路(A接口),由此獲取漫游用戶所在的小區標識以及IMSI和TMSI的對應關系;同時也要監測該MSC到STP的所有鏈路(D接口),通過該接口的位置更新和尋呼等消息,可以得到該用戶的MSISDN和IMSI的對應關系。通過比對A接口和D接口的兩組對應關系,就可以得到MSISDN號和Cell ID的對應關系,從而達到實時監測小區用戶的目的。在有些場合下,如使用北電的交換設備,還要監測MSC間的G接口,因為在漫游用戶位置切換更新時,為了保護手機的IMSI,設備使用的是MSC臨時分配的TMSI,這樣漫游地的MSC要通過G接口向前一個MSC索要IMSI,然后才能通過D接口進行位置更新。

圖4 某一特定區域內漫游用戶的監測方案

  小區用戶數據(來自GSM網絡A接口、D接口以及可能的G接口)包含了大量的用戶和電路信息,要進行事件合成。合成的事件一般應包括用戶的IMSI、MSISDN、Cell ID、登錄時間以及其他通話質量的信息等,組成一個漫游事件記錄,供短消息服務模塊部分分析和處理。

  這個監測方案和前兩個監測方案(漫游用戶的監測)最大的不同是,不僅僅只是監測到漫游用戶,還能夠監測到小區內所有活動的用戶,而且小區范圍較小,因此被稱為小區用戶監測,相應的系統也被稱為小區短信服務系統。

  2.3 兩個系統的比較

  從以上分析可以看出,小區短信服務系統和漫游短信服務系統的監測規模有很大的不同,小區用戶的監測需要監測網絡A接口、D接口等信令鏈路,而且我們知道,一般A接口的信令鏈路數要遠多于D接口鏈路,因此小區短信服務系統的建設規模要遠大于漫游短信服務系統。另外兩個系統還存在著很多相同點和不同點,詳見表1。

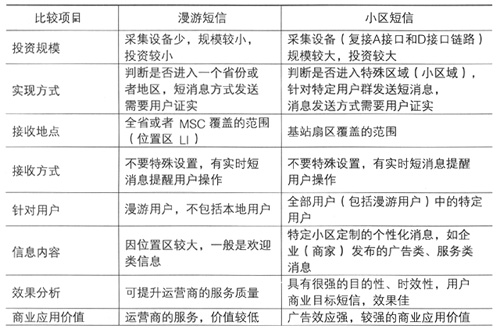

表1 漫游短信和小區短信系統的比較

  總體上來說,漫游短信和小區短信都不要求手機用戶在終端上設置,進入相應的區域就可以收到相關的短信;兩個系統都是通過監測相關信令來判別手機的活動,因此短信發出手機是否收到都需要用戶的驗證;兩個系統接收短信的時效性都較強,這是共同點。

  兩個系統最大的不同點是接收短信的范圍和用戶不一樣,漫游短信是針對漫游用戶在一個相對較大區域內,因此只適合運營商發一般性的問候短信,提高運營商的服務質量;小區短信則是在一個較小的區域內(特定地點),針對特定用戶(可能包括漫游用戶),在一個特定的時間,發送特定的消息,因此這種消息具有較強的針對性,具有較高的商業用戶價值,可用于企業(商家)發布廣告和服務類的信息,能夠成為一種典型的增值服務。

  正是由于兩個系統有以上的不同,漫游短信和小區短信服務系統在建設時一般都是單獨建設,但是兩個系統都是通過采集相關信令鏈路來完成的,而且兩個系統需要采集的信令鏈路有重復的部分(D接口鏈路),因此在實際設計和施工時,經常要多次跨接采集,給施工和維護都帶來了一定的困難,而且造成了重復投資。

  既然兩個系統都是通過信令監測來實現的,因此在設計和選型時,完全可以選擇同一廠商的設備,不但能夠通過一次信令鏈路的采集,實現漫游短信服務系統和小區短信服務系統,而且還可以實現No.7信令監測功能,做到信令監測、漫游短信服務、小區短信服務的“三合一”,很好地解決了以上存在的問題。

3、結束語

  本文總結了短信服務系統的原理和幾種典型的實現方案,比較了這幾種方案的共同點和不同點,并結合實現原理描述了漫游短信和小區短信服務系統實現功能和目標的差異點。針對目前存在著兩種系統獨立建設、重復投資的問題,本文推薦使用同一廠商的設備,通過一次采集實現包括No.7信令監測、漫游短信服務、小區短信服務的功能。
