CM-IMS視頻會議技術開啟高清會議新時代

2010/06/30

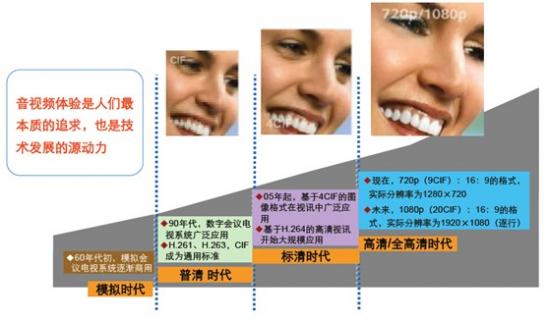

　　圖1:視頻會議技術演進

　　隨著時代的發展和社會的進步。用戶對會議的音視頻體驗要求越來越高，而傳統的視頻會議由于圖像不清晰、畫面顯示延時、人物大小不一致等諸多問題越來越影響會議的溝通和交流效果，成為會議業務發展的瓶頸。高清視頻會議的出現，以其高清晰度的視頻顯示，高保真的音響效果，便捷的交互等特征給用戶帶來身臨其境的感覺，實現了視頻會議的徹底革新。

　　目前視頻會議有兩大主流技術：H.323和IMS。

　　H.323視頻會議是傳統視頻會議技術的代表，由ITU于1996年發布，能提供語音、視頻、數據的融合會議解決方案。

　　IMS是下一代網絡演進的核心技術，基于中國移動CM-IMS的視頻會議在全面支持語音、視頻、數據會議和高清會議功能的同時，有效解決了傳統H.323會議系統互通性差、終端要求高、業務可擴展性低等問題，成為中國移動視頻會議發展的主流技術。CM-IMS的視頻會議與傳統的H.323會議相比，具有以下技術優勢：

　　表1 CM-IMS視頻會議和傳統的H.323視頻會議比較

　　1.中國移動CM-IMS視頻會議解決方案

　　中國移動CM-IMS視頻會議技術方案是在充分研究了目前國內視頻會議市場需求的基礎上，并對相關國際標準有所創新后提出的。基于CM-IMS的視頻會議優化了視頻會議體系架構和消息流程，明確定義了對高清視頻的業務要求，增加了包括PC客戶端在內的多終端接入方式，擴展了音頻、視頻和數據會議功能，對3GPP標準定義的AS與MRFC之間的Cr接口進行了完善，并提出了不同業務部署模式的技術方案和與其他網絡互聯互通的技術方案。

　　1.1 總體功能要求

　　中國移動CM-IMS視頻會議技術方案有以下總體功能要求： 　　

• 高清化，“面對面交流”的真實感覺

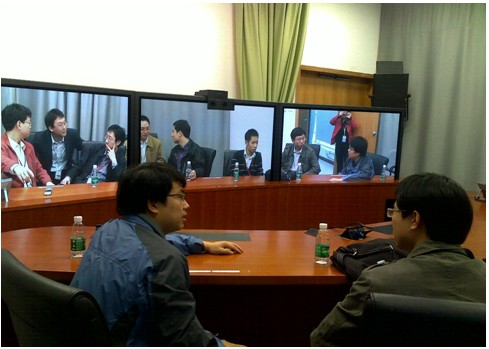

　　圖2:高清業務體驗

　　視頻編解碼支持H.264 4CIF,720p/1080p，音頻編解碼支持AAC-LD、G.722、G.711、G.728，保證顯示畫面的高分辨率和音響的高保真質量。承載網傳輸媒體報文時要求做到延時小，抖動少，丟包率低。要求通過專業的會場和燈光布置，使與會者在會議中浸入感強，有面對面、身臨其境之感。 　　

• 業務融合，固定移動融合，多終端接入

　　圖3:業務融合、多終端接入方式

　　不僅實現音頻，視頻和數據的業務融合，而且實現固網和移動核心網絡的融合。無論是會議終端、固網終端、PC客戶端，還是移動終端，都可以參與到CM-IMS的高清視頻會議中。真正實現同一個會議，不同的終端接入。 　　

• 方便的web方式會議操作，支持ICT應用集成

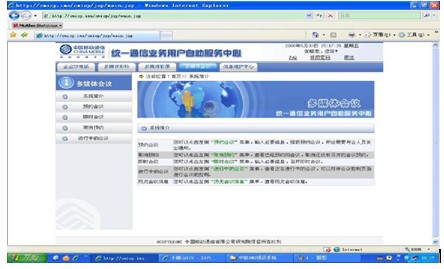

　　圖4:web會議控制方式

　　可以通過Web瀏覽器對會議進行管理和控制，與傳統電信會議相比，簡化了會議管理操作，提高了會議管理效率。同時，通過wIMS中間件提供開放的Web 2.0接口，能夠方便的集成客戶的應用服務，從而將豐富多彩的IT應用和傳統會議業務結合起來。 　　

• 運營模式靈活

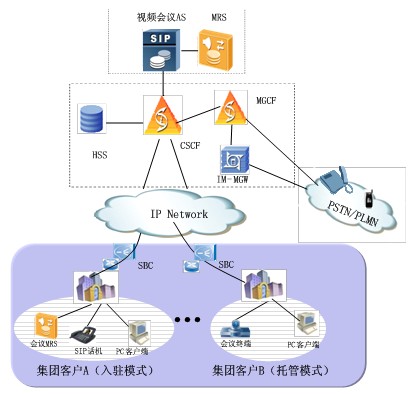

　　圖5:入駐和模式兩種運營模式

　　根據客戶需求和運營的需求，能夠支持會議平臺托管和入駐兩種運營模式。其中托管模式下，能夠支持全國集中運營和分省運營的方式。

　　1.2 系統架構

　　CM-IMS視頻會議系統架構如下圖所示，主要包括視頻會議業務平臺、CM-IMS Core(I/S-CSCF、P-CSCF、HSS)、群組管理業務平臺、短信網關、計費系統、網絡管理系統、業務管理系統和用戶終端等。

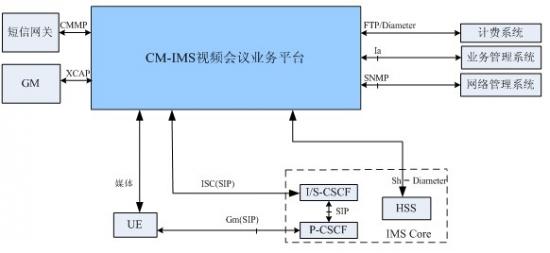

　　圖6:CM-IMS視頻會議系統架構

　　CM-IMS視頻會議業務平臺是CM-IMS視頻會議系統中的核心設備，提供視頻會議業務功能，包括音頻、視頻、數據協同業務功能，與短信網關互通和其他網元互通。

　　1.3 典型業務流程

　　CM-IMS視頻會議的典型業務流程如下圖所示。會議主持人首先向CM-IMS會議平臺以即時方式發起創建會場，之后主持人通知并成功將UE#1加入本會場。

　　圖7:CM-IMS視頻會議典型業務流程

　　1.4 組網方案

　　1.4.1 組網模式

　　中國移動CM-IMS視頻會議系統提供托管模式及入駐模式兩種組網模式，根據用戶及業務開展的需要，可以靈活組網。 　　

• 托管模式

• 入駐模式

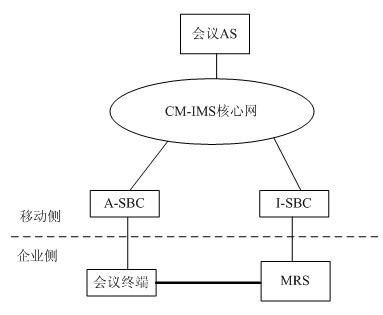

　　圖8:視頻會議MRS入駐客戶

　　適用于規模較大客戶，MRS下沉到客戶側，能夠大大降低客戶到運營商側專線帶寬，一般采用MRS租賃的方式。由于用戶簽約數據、業務數據和會議控制在運營商側，對客戶有較好的控制權。

　　2)IMS核心網+視頻會議平臺入駐

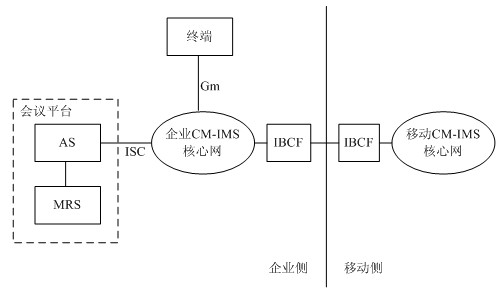

　　圖9:IMS核心網+視頻會議平臺入駐客戶

　　適用于規模較大且有自建網絡需求的客戶，在客戶側部署CM-IMS核心網和視頻會議平臺。為了實現與大網互通，運營商CM-IMS網絡需部署IBCF網元和I-SBC設備，并為客戶分配CM-IMS碼號資源。

　　1.4.2 組網關鍵技術點 　　

• Cr接口開放

• 視頻會議MRS入駐模式對SBC要求

• 網絡互通
