3G網絡移動圖像監控技術公安系統的應用
2010/09/13
隨著社會經濟和科學技術的飛速發展，特別是計算機網絡的發展，人們對安全防范技術的要求也越來越高。為了打擊各種各樣的經濟刑事犯罪，保護國家和人民群眾的生命財產安全，保證各行各業和社會各部門的正常運轉，采用高科技手段預防和制止各種犯罪將會成為安全防范領域的發展方向。其中，視頻監控成為一個重要的技術手段，得到越來越廣泛的應用。3G技術與數字視頻監控技術的發展，為遠程監控提供了更加完美的解決方案。
如何處理好突發事件，使事件的影響盡可能減小，甚至在事件在未發生時將事態控制、消滅在萌芽狀態，需要公安部門能夠及時、準確地獲得事件現場的各種細節信息，以便組織適合的警力處理，一方面不浪費寶貴的人力資源，另一方面要保證有足夠的力量應付已經發生或?qū)⒁l(fā)生的事件。
在已經為各重點場所、地點安裝了有線視頻監控系統之后，這套系統為治安、反恐、交通事故等的處理提供了準確及時的判斷和決策依據。但有線視頻監控系統所固有的無法機動、無法應對突發事件、無法移動監控的缺點，也給指揮人員的決策遺留了一些死角。
采用3G無線視頻監控系統，可以很好地解決這個問題，與已經建設的有線視頻監控系統互為補充，以無線視頻監控系統的快捷、便攜、機動、靈活的特點，為公安指揮人員提供全方位的決策依據。
公安系統具有工作移動性、突發性、緊急性強的特點，一線部門需要隨時與公安數據中心進行實時信息交換，對常住人口、暫住人口、重點人口、在逃人員、車輛等各種信息進行及時、迅速的查詢，特別是視頻和相關圖片的傳輸應用，能夠極大的提高公安人員的辦案效率。
以GSM/GPRS/CDMA移動網絡為支撐的移動警務系統在實際中已有應用，但因其帶寬的問題，信息傳送受到了很大限制。而近年發展迅速的3G無線網絡(WCDMA、TD、EVDO)，使數據傳輸帶寬大大提高，為高速數據的傳輸提供了便利的條件。
卡爾3G無線移動圖像監控系統，根據公安系統的實際需求特別開發的，完全適用于突發性事件或其它特殊情況的現場處理和控制�，F(xiàn)場情況需要實時而迅速地傳回指揮中心，而事發地點又通常具有不確定性，車載實時監控系統發揮出強勁的技術優勢和靈活反應能力，通過無線視頻技術將現場情況及時傳回指揮中心，便于遠程指揮和調度，降低危險性，極大地縮短反應時間，增強戰斗力。
通用技術要求
1、3G無線車載硬盤錄像機
1)一體化設計，集成度高，體積小，適合各種車型安裝;
2)采用專業的車載防震技術，具備三級減震設計;
3)自動診斷系統故障，支持遠程重啟;
4)一體化嵌入式操作系統，針對無線信道特點優化的超低流自適應碼率控制H.264算法，對視頻信號的處理功能不低于主流DVR，視頻音頻同步錄像，具備系統控制界面和圖像顯示功能。
5)圖像傳輸，通過3G網絡可以傳輸1~4路視頻。在80公里/小時的車速下，可以保證達到352x288分辨率下25fps的傳輸質量，平均延時要求3秒以內，最大不超過10秒;
6)可以通過3G網絡遠程遠程完全控制前端主控設備，進行系統配置和在線升級，可以對各種參數等進行設置;
7)具有電源管理功能，能自動檢測系統電源各項參數，并支持短路、過熱、過載、過放電等異常保護;
2、車載紅外智能高速云臺攝像機
1)高強度合金鋁整體壓鑄外殼,內部全金屬架構,抗沖擊、防腐蝕，防護等級達到IP66，增強型配置支持雨刷功能;
2)攝像機與紅外燈分置不同艙體，保障攝像機視頻不受干擾，避免攝像機環境過熱;
3)為洗車設計的洗車防水導水結構設計，以保障設備在高壓洗車水槍的沖擊下電路部分不受影響。
4)全天候環境設計，在黑夜無照明條件下可快速捕捉目標，紅外距離大于100米;
5)系統在運行、監視狀態下有超強抗震特性，特別適合車載監控，水平運行監視范圍遠,垂直運行監視范圍廣;360°無限位旋轉，俯仰角度180°無盲點;
3、云臺控制鍵盤-三維智能控制鍵盤
體積小，適合車載安裝。三維變速控制，RS-485和RS-232輸出，集成多種協議，可直接控制多種前端設備，波特率可調，操作簡便快捷。
4、GPS模塊
主控設備內置GPS模塊，滿足GB/T19392-2003要求，系統所確定的車輛位置與實際位置的偏差滿足應用要求。
5、視頻音頻編碼
視頻采用H.264圖像編碼算法，提供CIF/D1分辨率圖像，圖像流暢性、圖像質量等能夠滿足應用要求，音頻支持G.711/G.726音頻標準。
6、網絡適應性
射頻性能指標和工作頻率符合3G網絡相關要求;能夠主動獲取當前網絡速度，并根據網絡速度適配不同的視頻質量;在傳輸速率變化時，能夠自動適配信道的變化，將視頻延時控制在3秒以內;能夠在不同中繼站或無線接入網關之間自動漫游及切換。
7、接口和設備狀態顯示
支持多路開關量輸入輸出接口，實現報警信號輸入輸出，具備必要的指示燈以實現對設備的控制和設備運行工作狀態的指示。
8、天線
50ΩSSMB射頻天線，支持發送和接收功能，尺寸、重量、形狀等便于在各種車輛上進行安裝和使用。
9、安全防護
具有全面的安全防護措施，會話建立過程無明碼傳輸，安全可靠;采用加密命令通道,通過擾碼保護數據傳輸;支持VPDN虛擬撥號專網;帳號、密碼加密認證，保護終端數據。
10、設備運行環境要求
結構設計適應車載運行環境，具備抗高溫和抗震功能。具有良好的電磁兼容性。
技術先進性
1)實現了真正的三網(視頻、音頻、數據)合一，解決了網絡重復建設問題。
2)跨區域遠程監控成為可能，圖像監控已經沒有距離限制，通過手機隨時隨地進行訪問，觀看實時圖像，而且圖像清晰，穩定可靠。
3)圖像的存儲、檢索安全、方便，可異地存儲，多機備份存儲以及快速非線性查找等。
4)視頻信號圖像采用H.264壓縮算法，傳輸圖像穩定，壓縮比高，占用系統資源少(在相同的重建圖像質量下，H.264能夠比H.263節約50%左右的碼率，比目前根據MPEG4實現的視頻格式在性能方面提高33%左右)。
5)采用流媒體技術,解決了多用戶訪問同一監控點出現在的網絡堵塞問題,可遠程檢索、回放、下載歷史錄像文件。
6)無線網絡視頻服務器集成功能強大的網絡協議棧，支持多種網絡協議，其特有的可靠連接技術，克服了無線網絡帶寬窄、信道不穩定等不足，保證了視頻圖像清晰流暢的傳輸。

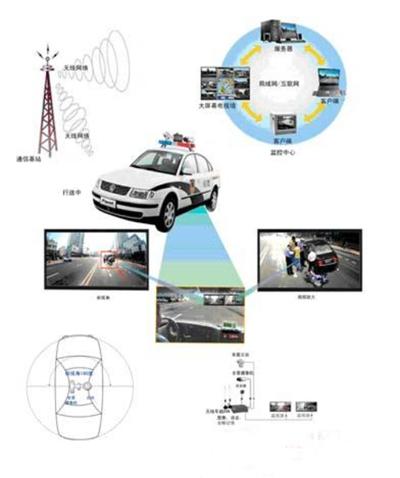

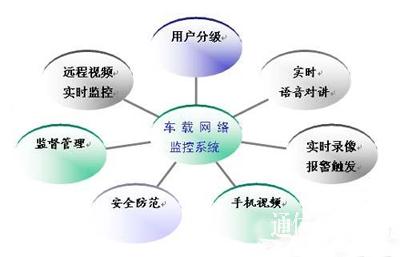

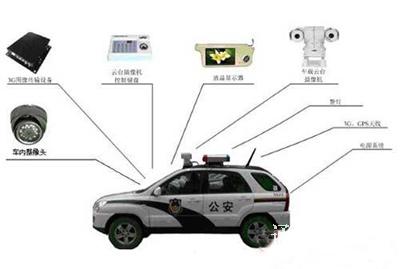

系統示意圖:
