天地陽光傾力打造江南證券有限公司視頻會議系統
2003/05/15
概況
江南證券有限責任公司視頻會議系統將建成以江南證券有限責任公司南昌總部為中心，覆蓋深圳、北京等營業部的共8個會場的視頻會議系統。
天地陽光通信科技(北京)有限公司為江南證券建成的視頻會議系統，可以實現包括股評報告、行政會議、技術討論、技術培訓、多點視頻會議在內的全方位多媒體通信業務。多點控制服務器AMPLESKY
VM3000和視頻終端可以為用戶提供友好的全中文的操作界面，用戶可以簡單方便的操作，自己組建會議，系統可以支持撥入和撥出方式組建會議以及用戶自己組建會議和操作員輔助建立會議。
網絡環境分析
本次江南證券有限責任公司視頻會議系統，它包含兩個層面的內容，分別是視頻會議承載網和視頻會議業務網。
其中視頻會議承載網主要解決用戶如何通過廣域網實現業務接入問題，同時還應該解決視頻會議系統的骨干承載。終端用戶的接入方式是DDN。各個終端用戶接入時與江南證券有限責任公司部骨干網業務共享或者單獨占用帶寬，共享帶寬的時候在接入側做優先級處理，也就是說，視頻會議的數據包應該有較高的優先級，優先轉發。
江南證券的主干網采用星型DDN結構，各地通過路由連接到主干網。網絡帶寬為512k（其中北京和天津為共享2M帶寬，南昌總部和南昌營業部共享512k帶寬）。
星型網絡結構對于構建多點視頻會議系統是比較適合的。DDN結構技術在帶寬利用、傳輸質量、多業務接入等方面有很大的優勢，該網絡具有帶寬高、具有一定的Qos、擁塞控制、流量控制等優點，適合開展H.323的視頻會議業務。
江南證券有限責任公司視頻會議系統的承載網絡即江南證券有限責任公司廣域網主干網采用DDN結構技術非常適合開展多點遠程視頻會議包括數據會議業務。目前，成熟的會議室級視頻會議系統對帶寬的要求為384K，所以江南證券有限責任公司廣域網512K的線路帶寬完全滿足視頻會議系統對帶寬的需求。但由于IP損耗等原因，真正建立的會議帶寬為384K.
總體方案設計
“江南證券有限責任公司視頻會議系統”方案是架構在TCP/IP網絡基礎之上的。在江南證券有限責任公司中心主會場以及分會場內部可以利用已有的局域網。
由于會議電視傳輸?shù)氖菍崟r的圖像和語音業務，對傳輸網絡的要求較高。為了能夠保障會議的通訊質量，傳輸網絡需能夠滿足如下要求：
一是要提供足夠帶寬（一般要保證點對點的連接在384K以上），傳輸線路穩定，要能夠保證沒有擁塞和低誤碼率；二是要盡量減少網絡時延。因此，網絡架構應盡量采用交換式設備，這樣可以達到較好的實際使用效果。由于基礎網絡建設部分不屬于本建議范疇，故在此不做深入討論。
MCU（多點控制單元）是視頻會議系統的核心部分，只有采用MCU才能擴大視頻會議系統的規模，使視頻會議系統的效益發揮到最大。H.323 MCU同每一會議終端的連接共享使用同一條物理線路，但使用不同的邏輯信道，從而完成通信。邏輯信道對應TCP/IP協議中的TCP連接和UDP連接。
MCU中每一個會議終端均采用點到點的模式進行通信，會議終端認為MCU是同它一致的對等點。具體的多點處理是在MCU內部完成的，對會議終端透明。
由于多個會議終端共享使用同一物理線路同MCU連接，因此MCU的接入帶寬必然為多個終端帶寬之和，故而在H.323系統中要求MCU有較高的接入帶寬。

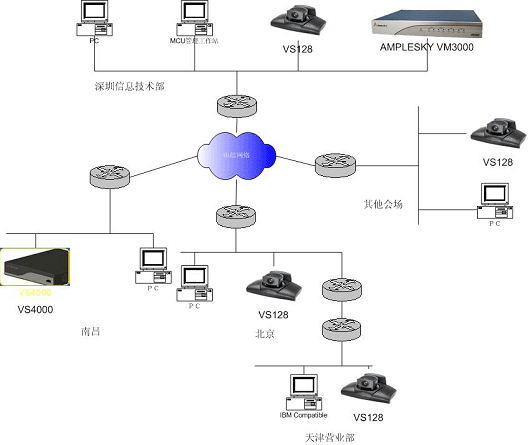

整個系統構建在江南證券有限責任公司廣域網上，江南證券有限責任公司廣域網骨干帶寬為512K，江南證券有限責任公司視頻會議系統可以使用足夠的帶寬。江南證券有限責任公司視頻會議系統拓撲圖結構如下：
特色功能介紹
江南證券視頻會議系統除可提供優質的點對點及多點會議功能外，還具有適合金融證券行業的特色功能：
全路混音功能
采用全路混音的方式，使所有分會場的與會人員可以通過語音通知會議主席要求發言，這樣大大節省了申請發言的操作時間，同時使電視會議更人性化。
集中靜音控制功能
該系統利用集中靜音控制功能為會場秩序的維護提供了又一強有力的工具。以前，會議主席每次開會時都要先通知所有會場靜音，如果分會場很多的話，例如24個分會場，維護會場秩序要花掉十幾分鐘的時間�，F(xiàn)在有了集中靜音控制功能，就節省了很多時間，會議主席只要輕輕點擊一下鼠標就可以將全場靜音，不用所有分會場關掉麥克風了，只要將發言人會場進行混音即可，這樣使會議秩序控制方便快捷。
中文終端列表
能將所有不支持中文的終端名稱在會議管理界面中顯示中文名稱，方便會議管理員和會議主席維護和操作會議。同時將在線人員和離線人員分離，這樣方便會議管理員和會議主席檢查哪些終端在線和哪些終端離線。
群邀終端上線
為了方便電視會議操作，節省會議組織時間，系統提供了終端群邀上線功能，這樣會議主席或會議管理員在開會前，只要用鼠標點擊一下群邀上線按鈕，就可以將所有終端邀請進入會議當中，這樣既方便了主席，又節省了所有人的寶貴時間。
支持工作站管理方式，系統管理員可輕松地對系統進行遠程在線配置和管理
全面的維護管理及監控功能
具有會議功能管理、視頻信號瀏覽、端口實時監測顯示、預置定時會議、會議時間自動記錄、用戶地址錄入與編輯、數量統計以及對會議事件進行存儲等功能。
能對整個系統內所有會場的情況進行實時監測顯示，并能根據監測數據報告結果，用以判斷故障。
能對各端口進行實時的監測，某端口出現故障時能自動報警，并對出現故障的端口進行檢測，自動判斷出其故障類型，若整個會議過程中由于外界因素或人為因素出現掉點現象，管理軟件能實時地顯示告警信息，并可以進行實時掉線重呼。
視頻廣播流
計算機上只需裝上相應的接收軟件，如CISCO IP/TV或者APPLE QuickTime即可以流媒體的形式接收會議的全過程。
第三方話音加入：支持第三方話音加入，具備會議電話的橋接功能。
實現各點遠程股評傳送功能
股評信息及資料、數據的交互（包括Word文檔、幻燈片、圖片等等），為了實現各點之間多方的數據共享，實現會議過程中的數據等資料的共享、電子文檔的共享（如WORD文檔、幻燈片、圖片等等），可進行多組應用程序共享、聊天、文件傳送等數據會議功能。利用終端內置的幻燈片演示功能，結合PC的Netmeeting工具就可以輕松實現股評、數據、資料的共享。
支持包括語音激勵、演講者模式、輪巡、導演控制、主席控制在內的多種會議控制方式。
系統的擴展性
江南證券有限責任公司骨干帶寬為512K，由于IP損耗，真正能建立的會議帶寬為384K。由于為本次視頻會議系統配置的Amplesky公司的VM3000可支持8用戶512K會場，即使將來帶寬增加，需建立512K帶寬會議時也能滿足需要，無需再投資。當會議規模需要擴大時，只需購買升級軟件，而無需再投資硬件設備，VM3000可擴展到支持36用戶。
網絡安全和QoS
江南證券有限責任公司廣域網是構建在以DDN為基礎的IP網絡上，江南證券有限責任公司視頻會議系統采用H.323協議框架標準。此標準是沒有服務質量QoS保證的。因此，在網絡中流量較少時，對于視頻會議這種對實時性要求較強的業務來說，會議質量可以得到保證；但是，當網絡中流量較大時，會議質量就會下降，甚至造成會議中斷。江南證券有限責任公司部目前的網絡流量較小，所以會議質量能夠得到保證。但從長遠考慮來講，江南證券有限責任公司系統的信息化建設將逐步到位，那時網絡中的業務將會增加，網絡流量將會增大，視頻會議質量將受到影響。我們建議：一方面，在適當?shù)臅r候增加網絡帶寬；另一方面，可以適當?shù)貙⒁恍┓荂isco產品替換為Cisco產品，這樣就可以對整個江南證券有限責任公司廣域網進行QoS的設置。
