基于E-Model的VoIP語音質量測量方法

2007/04/20

　　摘要　基于E-Model的語音質量測量方法是一種客觀測試方法，它克服了傳統語音質量測試在數據網絡測量中的不足。為了能夠準確評估VoIP語音質量，在E-Model算法的基礎之上，探討了延時、噪聲、回音、語音壓縮等損傷因素對VoIP語音質量的影響。

1、引言

　　VoIP（Voice over IP），以IP分組交換網絡為傳輸平臺，對模擬的語音信號進行壓縮、打包等一系列的特殊處理，使之可以采用無連接的UDP（User Datagram Protocol）協議進行傳輸[1]。近年來，隨著IP網絡技術的廣泛應用，VoIP成為一種新興的電話通信方式，IP網絡所提供的語音質量問題受到人們的普遍關注，如何對語音質量進行科學可靠的測量和評價是網絡測量和網絡規劃設計中十分關鍵的問題。E-Model作為語音質量測量的一種新方法，它適合數據網絡的語音質量測量，必將有廣泛的應用。本文將在E模型下分析延時、噪聲、回音和語音壓縮等對VoIP語音質量的影響。

2、基于E-Model的語音質量評價

　　目前對IP電話業務語音質量評分的評價分為主觀評價和客觀評價。主觀評價方法主要是MOS模型（平均評定得分法），還包括判斷滿意度測量等方法；客觀評價方法主要有PSQM模型（感知話音質量測量法）、PAMS模型（感知分析測量法）、PESQ模型（感知話音評估法）和E-Model[2，3]。傳統的測量方式不是基于數據網絡的，不能反映延時、抖動和丟包等數據網絡特有的問題。

　　在ITU-T P.800中規定的平均主觀值MOS，基于該主觀評測把人接聽和感知語音質量的行為被調研和量化，接聽到何種級別質量的語音，就得到多少平均主觀值MOS。一般情況下MOS值是4或更高被認為是比較好的語音質量，而若平均主觀值MOS低于3.6，則大部分接聽者不能滿意語音質量。平均主觀測試雖然準確有效，但是這種方法存在的最大問題就是實現起來非常麻煩和昂貴，因此人們在不斷地探索能進行客觀測量的方法。ITU-T的G.107標準提出的E模型考慮了延時、噪聲、回音、編碼器性能、丟包、抖動等網絡損傷因素對語音質量的影響。它的評價標準如圖1所示。

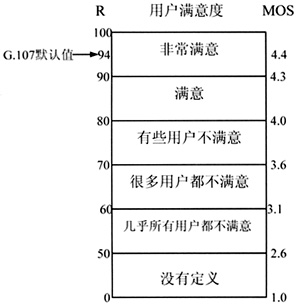

圖1　用戶滿意度等級與R值和MOS值的范圍對應表

根據ITU-T G.107的定義和實際測試所需的參數可以求出R的值。傳輸參數R的表達式為：



其中

（1）Ro表示基本的信噪比，Ro的表達式為：



　　其中，SLR表示發送端響度評測值，No表示不同噪聲源功率之和。

No的表達式為：



　　其中，Nc表示電路引起的所有哚聲功率之和，Nos表示發送端背景噪聲引起的電路噪聲，Nor表示接收端背景噪聲引起的電路噪聲，Nfo表示接收端的噪聲。影響Ro的主要因素包括：響度評測值（SLR，RLR），背景噪聲（Ps，Pr），電話延遲值（Ds，Dr），說話者回音響度額定值（TELR）。

（2）Is表示語音實時傳輸所產生的同步損傷，Is的表達式為：



　　其中，Iolr表示是由太低的響度評測值所引起的質量的下降，Ist表示是由非適宜的電話噪聲引起的損傷，Iq表示量化失真所造成的損傷。影響Is的主要因素有：響度評測值，背景噪聲，電話延遲值，說話者回音響度額定值，單向延遲時間（T），量化失真度。

（3）Id表示語音信號的延遲損傷，Id的表達式為：



　　其中，Idte表示發送端回音所造成的損傷，Idle表示接收端回音所造成的損傷，Idd表示太長的絕對延遲所引起的損傷。影響Id的主要因素有：延遲，說話者回音響度，背景噪聲，響度評測值等。

（4）Ie-eff表示低比特率編碼及丟包所造成的損傷，Ie-eff的表達式為：



　　其中Ie表示設備損傷因素，Bbl表示丟包主要因素，Ppl表示丟包率。

　　（5）A表示優勢損傷因素，它是當有其它優勢傳遞到用戶的一種補償，通常情況下設置為零[4]。

　　在E-Model測量中包含了影響窄帶電話通話質量的多種傳輸參數，在ITU-T G.107中提供了一組默認值，當終端和應用環境是正常的，可以直接使用這些默認值。根據這些默認值和一些可求的參數比如延時、丟包率等可以得到E-Model輸出的傳輸參數R。R直越大，說明語音質量越好，R值的范圍是0-100，0是最差的，100是最好的。

　　平均主觀值MOS是1-5之間的數，1是語音質量最差的，5是語音質量最好的。R值可以通過下面的公式轉化成MOS分：



　　IP電話網絡損傷的主要因素包括延時、噪聲、回音、語音編碼和丟包[5，6]：

　�。�1）延時，指IP包從網絡入口點到達網絡出口點所需要的傳輸時間。如果在一個呼叫中包含不同的通路時間，則存在抖動，抖動越大則語音質量下降的越明顯。在E模型中采用固定緩沖區的方法，可以使抖動的影響轉化為延時[7]。

　�。�2）回音，是由語音網絡中的電氣反射引起的，延時超過16 ms的回聲對說話人會有影響。下文通過說話者回音響度額定值（TELR），來檢測回音對語音質量的影響。

　�。�3）噪聲，是影響語音質量的一個關鍵因素，下文分別通過發送端背景噪聲Ps和接收端背景噪聲Pr來分析噪聲對語音質量的影響。

　　（4）語音壓縮（Speech compression），在語音處理中語音編碼有很多種方式，每一種都有不同的特點。低速的編碼方式占用較少的帶寬，但是低速編碼使用有損的壓縮算法，削弱了語音質量。仿真將采用標準為G.711、G.729 A、G.723.1的編碼方式，演示編碼對語音質量的影響，其主要參數如表1所示。

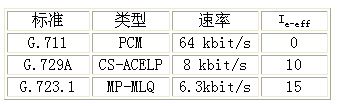

表1　標準編碼器的主要參數


　　 （5）丟包（Packet loss），是影響語音質量的又一個關鍵因素。數據包發送端和接收端之間的數據包數目的差值即為網絡傳輸丟失包數目。當少量的丟包且是隨機地分布時，人耳并不容易感覺到較差的語音質量。當丟包數量變大時，語音質量也就相應的變差。

3、仿真結果

　�。�1）圖2演示了延時和說話者回音響度額定值（TELR）對R值的影響：時延在0～500 ms變化時，相應的R值隨時延的增長而降低，另外，從仿真結果也可以看出，TELR對R值的影響也是很大的，TELT=65 dB時，R值隨延時變化的相對緩慢，隨著TELR值的減小，R值隨延時的增加而迅速降低，且在相同的時延條件下，TELR越大，得到的R值也越大。

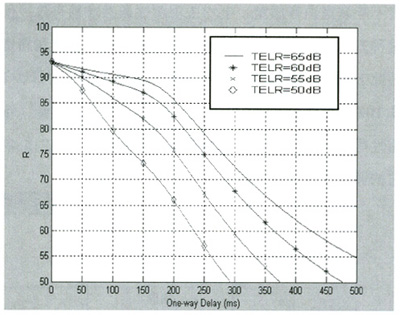

圖2　延時、回音額定值對R值的影響

（2）從圖3仿真結果可以看出語音編碼對R值的影響：選擇越低速率的編碼方式，得到的R值就越小。在實際情況中，選擇低速的編碼方式能夠在相同的連接上建立更多的呼叫，但是引入了更大的延時，使語音質量對丟包也更加敏感。如果需要很高的語音質量，則意味著只能使用64 kbit/s的G.711編碼方式。

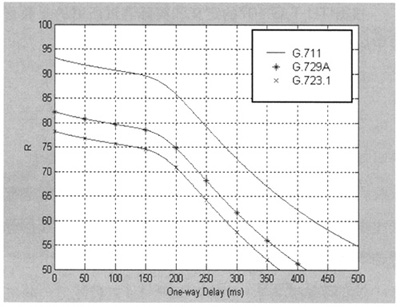

圖3　語音編碼對R值的影響

（3）從圖4仿真結果可以看出，發送端背景噪聲Ps和接收端背景噪聲Pr對MOS值的影響：背景噪聲小于40 dB時，對語音質量沒有太大的影響，當背景噪聲大于40 dB，語音質量會迅速下降。

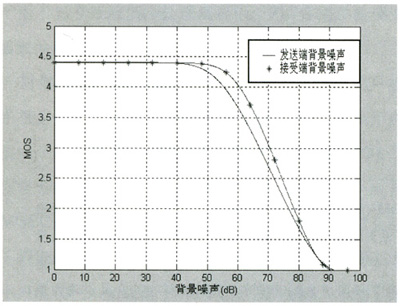

圖4　噪聲對MOS值的影響

4、結束語

　　 E-Model是一種語音質量測量的新方法，在網絡規劃和語音監測方面有著廣泛的應用。隨著IP網絡和應用的迅猛發展，特別是隨著NGN網絡的逐步應用，該網絡可以提供包括話音、數據和多媒體等各種業務。語音質量測量是NGN網絡測試的一個重要方面，基于E-Model的語音質量測量是對NGN網絡語音質量測量的一種有效的方法，必定會有很好的應用前景。
