文本-可視語音轉換及其應用

王志明 蔡蓮紅 2001/06/04

　　語音信號、視覺信號和文字是人類信息和知識的主要載體，也是人類進行學習和交流的重要工具。在電子和通信技術迅速發展的今天，多種媒體之間的交互作用越來越受到人們的重視，如語音合成(text-to-speech)與自動語音識別實現了文字和語音的互相轉換；自動機器唇讀、圖像輔助語音識別和音視頻聯合編碼則利用了語音和圖像之間的內在聯系。

　　經過數十年的發展，語音合成技術已經走入實用階段，在信息咨詢、電話銀行、車站播報系統等各個方面有了廣泛的應用。近年來出現了另一種多媒體研究熱潮，即把聲音和文字、圖像集成在一起，形成直接由文本到可視語音的轉換(text-to-visual speech，TTVS)，使人們?cè)诼?tīng)計算機說話的同時能看到一個合成的人臉，使人機交互界面更為友好、和諧。

　　對視覺語音（visual speech）的研究正是這樣一種綜合考慮聲音和圖像的多媒體技術。視覺語音是指人們?cè)谟谜Z(yǔ)言交流時所表達出的面部表情和動作，它能在一定程度上傳達人們想要表達的意思，并能幫助人們加深對語言的理解。研究表明，在環境噪聲較大或聽者有聽力障礙的情況下，如果在給出聲音信息的同時能給出一個“講話的頭”（talking head），即表現說話者面部表情和嘴部、眼部等變化情況，則會大大改善人們對聲音的理解。在人機交互的過程中，如果人們面對的不是單純的文本，而是一個會說話的人物形象，則使人覺得計算機界面更為友善，方便人們與計算機的交流。近幾年來，對視覺語音的研究越來越受到人們的重視，已成為多媒體和人機交互技術研究領域相當活躍的研究方向。

TTVS的實現

對于TTVS，其實現方法可分為以下兩類：

　　基于參數控制的方法 首先對人臉建立一個網格模型，包括多個多邊形(一般是三角形)和頂點。由一組參數來控制每個頂點的運動，再通過圖像變形技術實現人臉上各個像素點的運動，來生成人們說話時的各種面部表情。該方法的優點是需要的數據量小、控制靈活、可移植性強;缺點是合成的圖像往往帶有人工制作的痕跡，但對于這一點，各國研究者正在努力改善。

　　基于數據驅動的方法 類似于語音合成中的波形拼接合成法。通過對人們說話時可能出現的各種表情進行錄像，從中提取大量的原始數據，建立圖像數據庫。在合成時從庫中選擇合適的圖像進行拼接，并進行一些消除圖像邊緣效應和抖動的處理，生成動態的連續的說話者的面部表情。該方法的優點是合成的人臉圖像質量高，較為逼真、自然;缺點是在建立模型的訓練階段需要大量的原始數據，生成的數據庫需要保存大量的圖像數據，且所有數據完全是針對某個特定人的，無法移植到其他人身上。

　　現在運行的系統中多為參數控制系統，其中控制參數也多采用MPEG-4所定義的人臉動畫參數(facial animation parameter,FAP)。MPEG-4制定了一整套人臉模型化描述方法，包括用于定義人臉模型的面部定義參數(facial define parameters,FDP)和一組用于定義人臉面部動作的人臉動畫參數FAP。其中FDP通過對人臉上84個特征點的位置信息來定義人臉模型，這些點不僅包括外表看得見的人臉特征點，還包括了舌頭、牙齒等口腔內器官的特征點，如圖1所示。

　　FAP一共有68個參數，包括兩個高級參數和66個低級參數。高級參數是視位和表情(expression)，視位分為15個，分別表示人們發某一音位時的面部動作;表情分為高興、悲傷、憤怒、害怕、厭惡、驚奇六種。66個低級參數用來控制部分FDP特征點的運動，進而形成各種復雜的人臉動作。這些標準的制定極大地推動了參數控制合成方法的發展，使這種方法在人機交互、計算機網絡交談、游戲動畫等方面得到更為廣泛的應用，圖2 是參數控制的TTVS系統的基本框架。

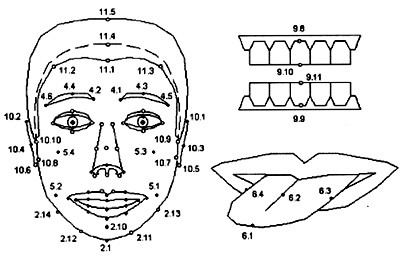

圖1 MPEG所定義的FDP特征點

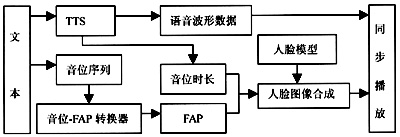

圖2 TTVS系統的基本框架

VSonic系統

　　目前，國內外眾多研究機構和公司均十分關注TTVS的研究，如MIT、AT&T、Microsoft、Motorola等。目前，清華大學計算機系已經開發出了具有自主版權的漢語TTVS系統。

　　清華大學計算機系致力于人機語音交互的研究始于1979年。在20年的研究中，得到了國家自然科學基金、國家863計劃、國家重點攻關項目和軍事預研項目的資助，取得了一系列國內外領先的研究成果，并多次獲獎。在語音合成方面，我們深入地研究了聲學模型、韻律模型、文本分析、韻律描述語言等語音合成中的關鍵技術，并于1993年推出了漢語TTS軟件產品。1999年實現了基于數據驅動的漢語TTS系統Sonic，獲得了高自然度的語音輸出。

　　為了增強TTS系統界面的友善性，清華大學計算機系于2000年著手研究漢語語音的可視化，為其原有的Sonic系統配上發音人的頭像，形成了新的漢語文本-可視語音轉換系統VSonic，系統界面如圖3所示。

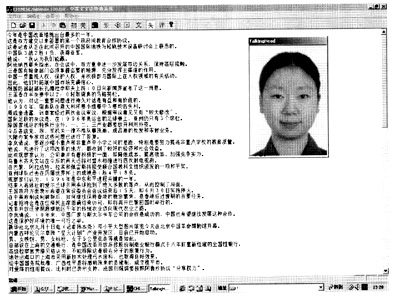

圖3 VSonic系統運行界面

　　在VSonic系統中，人臉模型是一個由三角形組成的二維網格人臉模型，整個模型共包括約220個點和350個三角形，如圖4所示。模型中的頂點涵蓋了由MPEG-4定義的主要FDP特征點，模型的驅動參數是標準的FAP參數。人臉合成是以單一的真實人臉正面照片為基礎，在FAP參數的控制下對人臉圖像進行變形處理(warping)，首先求得FDP特征點的運動向量，再通過其余點與這些點的位置及拓?fù)潢P(guān)系求得模型中所有頂點的運動向量。根據頂點的運動向量和對三角形的平面近似，利用雙線性插值方法求得所有像素點的運動向量，從而使人臉“動”起來。對于口腔內的圖像，我們采用固定的模型，具有真實的牙齒和口腔內圖像紋理，并能根據開口度的大小和上下唇的突出度來調整亮度。

　　系統由語音合成部分提供時間同步信息，實現完全同步的語音和圖像播放。系統中語音的發音速度可調，圖像以固定的幀速率播放，不受語音快慢的影響。當語音速度加快時，每個音節的圖像幀數將減少；反之，當語音速度放慢時每個音節的圖像幀數將增加。圖像的幀速率可根據系統性能來調節，使系統在各種性能的機器上均能保持語音與圖像的同步。

圖4 人臉網格模式

　　除了能夠生成各種各樣的說話口形外，VSonic還能表現出眨眼等簡單的面部動作，以增強系統的自然性。系統的另一特點是其可移植性非常好，可以使人臉模型從一張人臉更換到另一張人臉。只要有一張正面人臉照片，借助系統提供的工具，經過簡單的鼠標操作即可在數分鐘內實現系統中人臉模型的更換。

TTVS的應用和展望

　　文本-可視語音轉換系統不僅提高了人機交互界面的友善性，豐富了人們的生活，還在許多領域中有著重要的實際意義。下面我們介紹幾種TTVS在實際生活中的應用。

（1） 制作虛擬電視節目主持人

　　這是TTVS一個很好的應用實例。虛擬電視節目主持人在許多國家已經走上了屏幕，引起了廣大觀眾的極大興趣。圖5是英國報業聯合通訊社推出的第一個虛擬新聞播報員“阿娜諾娃”(Ananova)。

（2）增強語音的可懂性

　　實驗表明，在噪聲環境下，能看到說話者的人臉相當于提高了8～12dB的語音信噪比。因此，在環境噪聲較大的情況下，如在工廠車間、高速運行的交通工具上或戰爭前線進行人機交互時，如果在機器給出語音的同時能給出一個合成的人臉，則能大大改善人們對語音的理解。另外，在聽話者有聽力障礙的情況下，也有類似的效果。

圖5 Ananova

（3）網上聊天

　　現在網上聊天主要是通過窗口中的文本進行交流，如果人們?cè)诰W(wǎng)上聊天也可以像實際生活中聊天一樣，既可以聽到聲音，又可以看到說話者的人臉，將會大大增強使用者的興趣并方便交流。但現在網絡帶寬不能滿足實時傳輸聲音和圖像數據的需求，如果在用戶的計算機上安裝了TTVS系統，則可以在網上只傳送文本信息，而在本地由TTVS合成語音和圖像，使用戶既聽到聲音又看到說話者的人臉。若在文本中再加入少量的標注信息，還可以使人臉表現出各種各樣的表情。再進一步，如果在用戶的計算機上安裝上話筒和相應的語音識別軟件，則用戶可以脫離鍵盤，就像日常生活中一樣，與對方面對面地聊天。

　　另外，在越來越廣泛的商業、娛樂人機交互的過程中，如新產品介紹、電子游戲等，如果人們面對的不是單純的文本或聲音，而是一個會說話的人物形象，則使人覺得更為親切，更容易接受，從而提高商業銷售額，給企業帶來巨大的經濟利益。

　　總之，TTVS技術的出現是多媒體技術迅速發展的產物，也迎合了社會發展的需求。它給人們的生活增添了新的色彩，使計算機更人性化，人們與計算機的交流變得更為簡單。相信在不久的將來，它將會在眾多的技術、商業和娛樂領域得到廣泛的應用，并逐步進入我們每個人的生活。
