第六課 智能網的基本呼叫模型
課程前面介紹的智能網概念模型（INCM）主要用于智能網體系結構的設計和描述，因此通過INCM，我們對智能網有了框架結構方面的了解。那么，智能網如何與現存的網絡配合，識別一個智能呼叫的發生并對它作相應的業務邏輯處理以致于控制完成這個呼叫的呢？

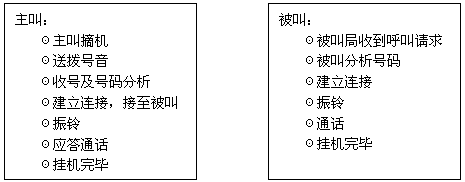

首先來看一下正常普通呼叫的情況： 無論什么業務，其呼叫處理都是在普通呼叫的基礎上建立起來的，一般呼叫處理的基本步驟是：
以上步驟是正常情況的呼叫處理過程，而呼叫往往因出現異常而不能順利地進行，如主叫在通話前中途掛機、久不撥號、被叫忙、被叫久不摘機等都屬于異常情況。
智能網的基本呼叫處理在此基礎上增加了觸發智能業務的功能。
在ITU－T建議中提出了基本呼叫狀態模型（BCSM），由它完成呼叫／業務邏輯的處理，包括：
BCSM是為交換機處理基本的雙方呼叫服務的，當許可智能網的業務邏輯與基本呼叫及連接控制功能交互時，可以對這個模型進行分析，以便識別基本呼叫和各種狀態點。
BCSM由呼叫控制點（PIC）、檢測點（DP）、轉換態和事件組成。PIC的作用是表明智能網業務邏輯請求完成基本呼叫／連接狀態時，所需進行的呼叫控制功能（CCF）的行為。DP說明在基本呼叫／連接處理中，哪些狀態可以作控制傳送。轉換態說明從一個PIC到另一個PIC的轉換。事件是引起基本呼叫連接處理狀態間轉移的引發點。

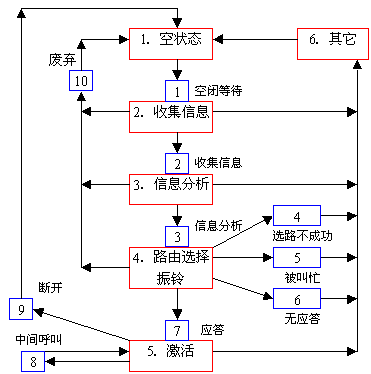

BCSM分為主叫端和被叫端兩部分。主叫端呼叫狀態模型（BCSM）如下圖示：

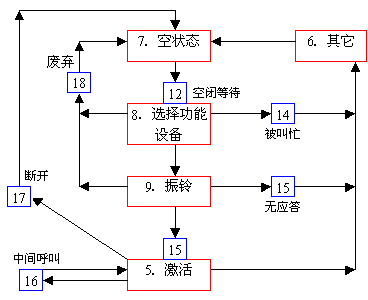

被叫端呼叫狀態模型（BCSM）如下圖示：
圖中表示了一次呼叫從主叫摘機到接通被叫的一個完整接續過程。其中檢測點（DP）和控制點（PIC）是專為完成智能業務而設置的。

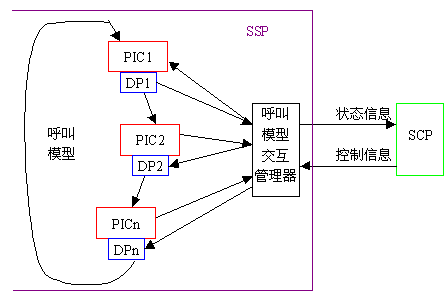

BCSM中的檢測點和控制點如何與智能網中的控制作交互動作呢？也就是說，DP怎樣被傳送到智能網的業務控制點，然后控制PIC作連接處理呢？下圖顯示了PIC、DP和SCP的關系：
從圖中看出，SSP中有呼叫模型和呼叫模型交互管理模塊。DP檢測點上得到的呼叫信息經呼叫模型交互管理模塊送到智能網的業務控制點SCP。SCP在分析該DP點信息后，根據預先存貯好的業務邏輯執行，再經過SSP中的呼叫模型交互管理模塊向BCSM發回控制命令，PIC根據命令對呼叫進行控制，完成一次SCP對智能業務的控制動作。之后，BCSM繼續狀態的轉移，產生新的DP點上報SCP，直至呼叫結束。這就是SSP和SCP相互作用，完成智能業務的基本原理。
DP點上的呼叫信息如何送出去呢？這由基本呼叫處理（BCP）中的觸發機制完成。ITU－T中規定了四類觸發點，下表列出了它們的特性：
| DP類型 | 觸發機制 | 控制關系 | 業務屬性 |
| TDP－R | 靜態 | 起始控制 | 所有 |
| TDP－N | 靜態 | 起始、結束、監示 | 電話選舉、呼叫記錄 |
| EDP－R | 動態 | 現存控制范圍 | 呼叫分配、路由重選 |
| EDP－N | 動態 | 現存控制、監示范圍 | 任意業務計費、呼叫排隊 |
TDP-R（Trigger Detection Point - Request）
是一個靜態觸發檢測點。它是預先在業務邏輯中設置好的。當呼叫處理的執行滿足觸發條件時，這個DP點就被觸發，原呼叫處理程序被暫時掛起，向SCP發出初始化檢測點的消息以啟動相應的業務邏輯執行。TDP－R的觸發條件是用戶撥入業務特征碼如"200"、"800"之后。
TDP-N（Trigger Detection Point - Notification）
性質與TDP－R類似，也是靜態觸發檢測點。與TDP－R的區別在于，一旦觸發條件滿足，將該DP點信息上報SCP之后，原呼叫處理程序不用掛起等待SCP的控制命令，而是繼續執行原呼叫處理程序。這種只起"通知"作用而不受控的DP點經常用到。 比如，在記錄用戶通話數據時，CCF只需告訴SCP什么時候它完成了接續任務，用戶開始通話，之后CCF仍舊按原程序監示用戶的狀態直到掛機。
EDP-R（Event Detection Point - Request）
是動態觸發檢測點。它不能預先在業務邏輯中設置，而是被正執行的業務邏輯動態地置成一種"待命"狀態，一旦被置待命的DP點事件發生，觸發機制啟動，向SCF上報該事件，同時掛起原呼叫處理程序，等待SCP的進一步命令。 一個EDP－R點的例子是在記錄用戶通話數據時，把用戶掛機的DP點在SCP請求呼叫記錄時設置成EDP－R類型。之后，當用戶掛機事件發生，觸發機制被激活，SCP繼續業務邏輯處理。
EDP-N（Event Detection Point -Notification）
是另一個動態觸發檢測點，它的性質和EDP－R相仿。不同之處在于，觸發機制被激活后，原呼叫處理程序繼續執行，不等待SCP的控制命令，和TDP－N一樣只通知事件的發生而不受控。
