比特威爾 BW-201B信令采集器
2007/07/25
1 產品概述
BW-201信令監測機是一款一體化、大容量的信令采集設備，可適應普通64K信令鏈路和n*64K高速信令鏈路，最多可支持248條信令通道。將收到的信令消息通過以太網口發出。
BW-201的工作設定由配置文件完成，配置方法可通過www網頁修改或登錄板卡系統用操作系統命令直接修改。告警及運行狀態報告可通過www網頁獲得，對施工調試和運行比較方便。
BW-201可接8個E1端口，可同時搭接4條PCM系統，每個E1端口可同時解碼31條普通信令通道或一條高速信令通道。
典型應用如下：
- 七號信令網監測
- 網絡管理
- 話務監測
- 計費核查
基于信令采集分析的增值業務
2.產品結構及原理
bw-201的外觀結構
bw-201的外觀結構如圖 圖2－1，圖2－2：
圖2－1 設備正面示意圖
圖2－2 設備背面示意圖
前插板指示燈含義如下：
1 – 5V電源指示燈
2 – 12伏電源指示燈
3 – Port0輸入（常亮表示輸入E1信號正常，快閃是LOF告警，慢閃是LOS告警，停止信令采集時滅）
4 – Port1輸入（同上）
5 – Port2輸入（同上）
6 – Port3輸入（同上）
7 – Port4輸入（同上）
8 – Port5輸入（同上）
9 – Port6輸入（同上）
10 – Port7輸入（同上）
11 –主機工作狀態（上電或初始化時常亮，正常工作時滅，閃爍表示主機未工作）
12 –主機工作狀態（同11）
13 – 未定義（常亮）
3. 產品特點
- E1接口可配置為120歐、75歐或高阻方式
- 設備可選擇從任意一E1提取時鐘，也可以由設備自動選擇
- 可同時監測248條64K滿負符信令通道
- 可同時監測8條2MB高速信令通道
- 自動過濾FISU幀，接收到的MSU通過TCP/IP包發一指定的IP端口
- 可同時連接主備兩臺接收主機，主用機故障后設備能自動將數據發送到備用機
- 采用高速DSP處理器，具有強大的實時處理能力
- 高可靠性的硬件設計，保障信令數據準確接收
- 可接微弱E1信號（經高阻頭隔離衰減后）和標準E1信號，由硬跳線選擇
- 每個Port口可同時解碼31條普通信令通道或一條高速信令通道
- IP地址可根據跳線設定，方便登錄和配置
- Linux只讀系統，穩定可靠，可利用標準Unix命令完成配置
4. 技術指標
E1接口
- 定幀 -CCS(PCM31) -CRC4 ON/OFF
- 速率 2.048 Mbps
- 碼型 -HDB3
- 阻抗 -平衡 120Ω -非平衡 75Ω
- 相對接收電平 0到-43dB
- 抖動特性 根據ITU-T. G.823
- 兼容 ITU-T. G.703，G.704，G.706和G.732
- 接口連接器 RJ45
信令協議
- 解碼規范 ITU-T. Q.703，Q.704，Q.781，Q.782
- 國標 YD/T 1125-2001
輸出接口
- 輸出接口 RJ45連接器，10/100M自適應
TCP連接四個方向，主備機自動切換
5.應用舉例
信令網作為電信網的支撐網，目前已不僅僅只是提供支持話音業務所需的信令功能和程序，在新的業務，如智能網和移動網，信令網的負荷呈非線性增加。信令網的維護、優化在網絡優化中已占據最重要的地位。信令網正逐步從以前的分散管理、維護走向集中監控、維護。

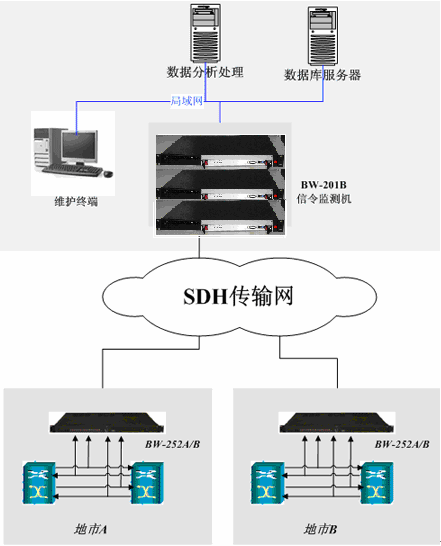

一個全省信令監測的組網示意圖：
