固網接入IMS的解決方案

2008/01/21

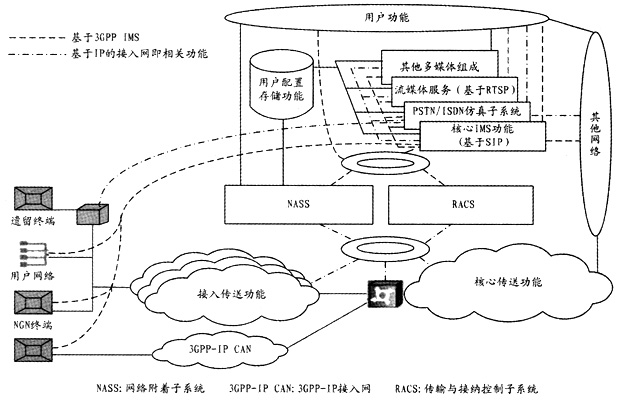

圖1　TISPAN NGN-IMS架構

　　2、固網接入IMS的核心控制功能架構

　　在IMS支持的固網接入方式下，位于控制平面的RACS和NASS兩個子系統有效地實現了業務控制與傳送功能相分離，向下感知傳送網絡的資源使用情況，為上層應用提供接口。通過資源接納控制，確保正確合理地使用傳送網絡資源，從而保證業務的服務質量(QoS)，并防止帶寬和業務被盜用的現象發生。

　　2.1　NASS

　　2.1.1　NASS總體描述

　　NASS實現IP地址分配、傳送層的認證和授權、接入網配置、位置信息的管理等功能，在移動或者游牧的場景下，NASS負責控制終端的接入，完成對用戶附著于接入網絡的管理。NASS的基本架構[4]如圖2所示，由網絡接入配置功能(NACF)、接入管理功能(AMF)、連接會話定位與存儲功能(CLF)等邏輯功能單元組成。

（點擊看清晰圖）

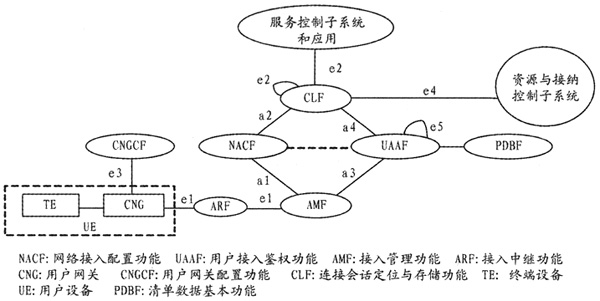

圖2　網絡附著子系統結構

　　NASS提供的是接入層的注冊功能，UE接入到NGN服務時對其初始化。NASS提供網絡級的標識信息和鑒權方式，并且管理接入網的IP地址空間，為用戶提供NGN上層業務應用層IMS的接入點信息，即P-CSCF的標識。

　　2.1.2　NASS功能單元組成

　　(1)NACF

　　NACF負責為UE分配IP地址，并提供UE所需要的其他網絡配置參數，如域名服務器(DNS)地址，上層業務接入點地址等。

　　(2)AMF

　　AMF負責翻譯UE的接入請求，將UE的IP地址分配請求以及網絡配置參數請求轉發至NACF，將用戶鑒權請求轉發給用戶接入鑒權功能(UAAF)，反向則將來自NACF或UAAF的響應轉發給UE。

　　(3)CLF

　　CLF不但登記UE所分配的IP地址以及NACF提供的相關網絡定位地址信息、地理位置信息，并對這些信息進行關聯，而且還存儲用戶標識、用戶的QoS清單、用戶的位置信息隱私權設置，并向上層業務提供位置查詢功能。

　　(4)用戶接入授權功能(UAAF)

　　UAAF提供用戶鑒權、授權核查功能�；�于用戶網絡清單，以接入網絡。UAAF也收集用于計費的賬務數據。

　　(5)清單數據庫功能(PDBF)

　　PDBF存儲用戶鑒權數據(如用戶標識、支持的鑒權方法清單和鑒權密鑰)以及與網絡接入配置相關的信息。

　　(6)客戶網關配置功能(CNGCF)

　　CNGCF在初始化或升級時使用，為客戶網關(CNG)提供額外的配置信息，如防火墻配置、IP包的QoS標記等。

　　2.2　RACS

　　2.2.1　RACS總體描述

　　RACS是NGN的組成部分之一，將業務層的資源需求與網絡承載層的資源分配相關聯，主要完成策略控制、資源預留、接納控制、網絡地址轉換(NAT)和防火墻穿越等功能。RACS通過一系列策略為應用提供基于傳輸?shù)目刂品��?wù)，只要該應用支持RACS接口，RACS就能保證任意應用能夠請求到與其服務相匹配的傳輸資源。同時，RACS為運營商提供多種不同接納控制的方法，并設置各自的承載服務策略。RACS為各種服務提供獲得網絡資源的方法，使得用戶終端可以獲得所提供服務，其總體功能結構如圖3所示[5]。

（點擊看清晰圖）

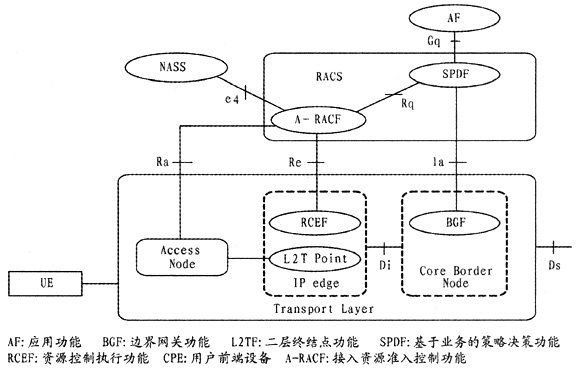

圖3　RACS的總體功能結構

　　NGN服務層包含應用功能(AF)，它提供了IP承載資源的控制請求服務，例如IMS中的AF即是P-CSCF和I-BCF。RACS總體功能結構中各個功能模塊的作用如下：

　　(1)基于業務的策略決策功能(SPDF)基于AF的請求選擇本地策略，決定如何支持該請求;

　　(2)接入資源準入控制功能(A-RACF)從SPDF、接收請求，決定接受或拒絕對傳送資源的請求;

　　(3)源控制執行功能(RCEF)是A-RACF的策略執行單元，A-RACF根據運營商定義的本地策略以及初始門限設置等，生成初始傳輸策略，并在RECF安裝傳輸策略;

　　(4)二層終結點功能(L2TF)是接入網中CPE二層流量的終結點，RECF和L2TF是兩個不同的功能實體，但是常常組合成一個接入網絡中的物理實體IP Edge;

　　(5)邊界網關功能(BGF)是一個包到包的網關，也是策略執行單元。BGF在SPDF的控制下完成網絡地址轉換、門控、QoS標記、帶寬限制、使用測量以及資源同步功能。

　　2.2.2　RACS功能單元組成

　　(1)SPDF

　　SPDF是基于服務的策略決策控制(SBP)的一個邏輯實體。SPDF用網絡運營商定義的策略規則進行策略決策�；�于決策結果，AF將資源請求發送至A-RACF和BGF。最終的決策響應送回請求的AF。

　　(2)接入資源準入控制功能(A-RACF)

　　A-RACF的主要功能包括準入控制(AC：Admission Control)和網絡策略集成(NPA：Network Policy Assembly)。A-RACF通過Rq參考點接受SPDF的QoS請求，并核對該QoS請求信息是否可以提供，同時將結果反饋給SPDF。A-RACF將確保SPDF的請求和接入策略匹配，對來自SPDF的請求進行綁定，保證該請求與具體的接入相匹配。

　　3、固網接入具體流程

　　NASS和RACS的設計理念更加強調“業務系統對傳送層的控制”，這將成為NGN傳送層的主要特點之一，可以通過接納控制防止接入過多的業務而損害現有的業務質量。IMS幾乎可以實現目前所有的電信業務，包括基本的語音業務、補充業務、下載類業務、流媒體業務以及其他多媒體業務。固定運營商出于網絡演進和業務的需要，通過IMS網絡向固定寬帶用戶(例如ADSL用戶)提供VoIP業務。下面以VoIP業務為例，介紹固網接入IMS的具體消息流程和涉及的NASS、RACS等相關實體對VoIP業務的接納控制功能。

　　3.1　VoIP用戶附著接入網過程

　　一個VoIP用戶終端應該具有普通電話的功能，即可以撥打電話和接聽電話，此外還要具有播放來電振鈴功能、撥號功能，以及呼叫保持、呼叫前轉和呼叫轉移等功能。IMS可以感知VoIP用戶的接入網位置、在話單中攜帶業務以及歸屬地和拜訪地標識，計費系統可以根據這些內容對業務漫游計費。圖4即為VoIP用戶的附著接入網過程。

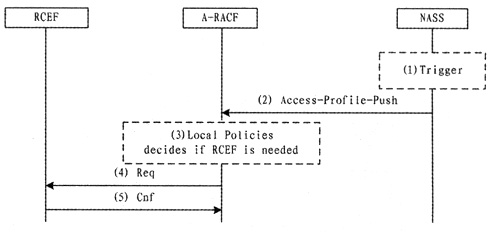

圖4　注冊用戶附著接入網過程

　　具體步驟為：

　　(1)NASS接受VoIP用戶設備承載資源的請求;

　　(2)NASS發送Access-Profile-Push以通知NACF;

　　(3)A-RACF基于運營商定義的本地策略和收到的來自NASS的消息，決定傳輸策略是否需要被加載或者修改;

　　(4)A-RACF請求RCEF加載傳輸策略(取決于步驟3);

　　(5)RCEF確認加載傳輸策略(取決于步驟4)。

3.2　NASS分配用戶網絡清單消息過程

　　接入網具有根據業務分配鏈路資源、控制接入網的QoS、指定終端接入IMS的入口點等特點。在UE接入流程中，一旦注冊用戶附著在網絡上，NASS便動態地向RACS提供VoIP接入用戶的網絡清單消息。NASS發送的注冊用戶網絡清單可包括如下三類消息：VoIP用戶附著消息，攜帶用戶ID、物理接入ID、邏輯接入ID、接入網絡類型和全球惟一IP地址;QoS清單消息，攜帶上行服務類型、下行服務類型、上行注冊帶寬、下行注冊帶寬、最大優先級、媒體類型和請求名稱;初始門限設置，攜帶允許目的地清單、上行默認帶寬、下行默認帶寬等。圖5即為NASS向RACS分配接入用戶的網絡清單信息的信息流[6]。

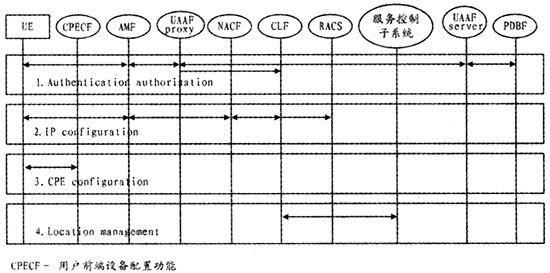

圖5　NASS分配用戶清單消息流

　　具體步驟為：

　　(1)網絡附著過程中UE將被鑒權。這一階段是基于用戶清單的接入鑒權。用戶具體的配置清單，例如QoS，可以被從歸屬NGN網絡中下載到拜訪NGN網絡(從UAAF服務器到UAAF代理);

　　(2)為UE提供動態IP地址和IP配置信息。NACF負責分配IP配置信息;

　　(3)CNGCF配置CNG參數;

　　(4)TISPAN NGN服務子系統從CLF獲得位置信息。位置信息的主要參數為用戶標識符和NASS分配給UE的IP地址。

　　3.3　RACS進行接納控制過程

　　VoIP注冊用戶附著在網絡上后，NASS通過e4接口向RACS中的A-RACF通知用戶的網絡清單等信息，并作為處理資源分配請求的參考。

　　VoIP的業務資源需求由兩個因素決定：每個呼叫的帶寬需求(平均碼率)和單位時間的呼叫數量。其中，后者是由用戶的數量、活躍程度和網絡訪問模式?jīng)Q定的。SPDF收到AF的請求后，向A-RACF提供用戶ID或IP地址、請求者的名稱/服務類別、媒體描述以及服務優先級等消息。

　　當收到來自SPDF的資源請求后，A-RACF便按照其事先從NASS收到的用戶接入清單進行鑒別。如果A-RACF核對從SPDF收到的QoS請求信息可以提供，即接受該請求，并且A-RACF在RCEF中加載該傳輸策略。RCEF實施A-RACF傳送過來的二層/三層媒體流策略，完成門控、QoS標記、帶寬限制等功能。如圖6即為AF請求資源時的具體消息流[7]。

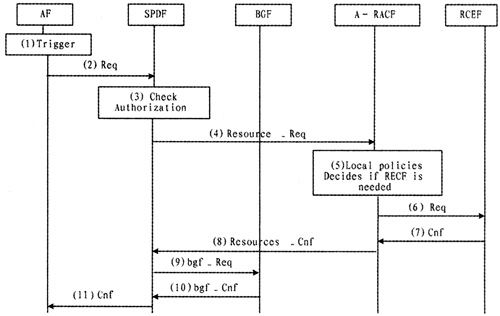

圖6　資源請求過程

　　具體步驟為：

　　(1)AF生成會話初始化請求;

　　(2)AF發送業務請求信息給SPDF;

　　(3)SPDF給這個請求授權，包括驗證AF發出的資源請求是否與SPDF中運營商定義的本地策略相匹配;

　　(4)如果業務請求被授權，SPDF用本地策略和請求中攜帶的參數來決定怎樣處理請求。它可以發送Resource-Req給A-RACF，并發送bgf—Req給BGF;

　　(5)A-RACF把來自SPDF的請求映射到內部網絡拓?fù)�。A-RACF基于接入網策略執行授權和接入控制，同時決定傳輸策略是否加載到RCEF;

　　(6)A-RACF請求RCEF加載策略;

　　(7)RCEF確認傳輸策略的加載(取決于步驟6);

　　(8)如果資源被預留，A-RACF發送Resource-Cnf以通知SPDF;

　　(9)SPDF把資源請求發送給合適的BGF;

　　(10)BGF執行請求的VoIP業務(例如分配必要的資源以加入RTP中繼功能)，并且將相應的操作通知SPDF;

　　(11)SPDF把結果響應轉發給AF。

　　以上描述了通過固網接入IMS的過程中VoIP業務的接納控制消息流程。VoIP對IMS網絡的QoS提出了非常嚴格的要求。接納控制是防止網絡過載而造成QoS下降的重要手段。VoIP用戶發起業務請求之后，承載控制層實現基于呼叫接納控制技術的動態QoS機制，可以適當?shù)貙崿F(xiàn)節約帶寬、改善用戶體驗以及降低設備和運營成本的目的。

　　4、結語

　　綜上所述，IMS是與接入方式無關的控制層網絡，因此IMS不僅可以用在無線網絡，也可以延伸到固定網絡。比較固定接入網和移動接入網的特點會發現，移動網絡對于接入網的控制機制非常完備，而固定接入網中的用戶鑒權、資源分配、接入網定位、計費采集點和網絡狀態監控等還需要不斷的探索和研究。同時還需對固定終端的用戶標志和鑒權認證方式進行擴展。因此，在固定接入網中制定NASS和RACS子系統的標準并替換和升級原有的接入網控制設備都將是一項長期的工程。
