手機電視承載技術介紹與分析

2008/05/19

　　摘要　手機電視業務近年發展迅速，形成了利用移動蜂窩網實現、利用衛星網絡實現和利用數字地面廣播網實現的多種承載技術并存的局面。本文從發展歷程、網絡結構、無線接口技術等方面對各種承載技術進行了介紹，并在最后對各方式進行了比較。

1、引言

　　在美國、歐洲、韓國、日本，手機電視服務已經逐漸成為移動增值業務的一個重要組成部分，并被業內視為下一個最有潛質的電信增值業務增長點，甚至認為將是3G的“殺手級”應用之一。手機電視市場蘊含著巨大商機，業內專家預計，未來10年內手機電視的年用戶訂閱總額將達到270億美元，到2010年全球總用戶數將達到2.5億。事實也有所證明，美國SPRINT公司在半年內就以月租費10美元發展了30萬月租用戶。在中國，到2008年北京奧運會到來之時，手機電視也許將真正步入百姓生活，使用手機收看電視節目將變得稀松平常。

　　目前，與手機電視業務相關的各種承載技術發展迅速，美國、歐洲、韓國、日本都有其自己的標準，中國也有了自主知識產權的技術，形成了多種承載技術并存的局面。

2、手機電視承載技術介紹

　　手機電視承載技術主要有三類：利用移動網絡實現的方式（3GPP MBMS技術和流媒體技術），利用衛星網絡實現的方式（韓國S-DMB和歐洲S-DMB技術），利用數字地面廣播實現的方式（歐洲D(zhuǎn)VB-H技術、日本ISDB-T技術、韓國T-DMB技術、高通MediaFlo技術和國內手機電視技術，如清華數字地面電視技術DMB-T和上海交大數字地面電視技術ADTB-T等）。

2.1　利用移動網絡實現的方式

　　目前，國內有運營商基于GPRS和CDMA 1x網絡提供了手機電視業務，這種手機電視業務實際上是利用流媒體技術，把手機電視作為一種數據業務推出來，采用點對點的方式而非廣播的方式傳送數據。不管是GPRS手機還是CDMA 1x手機，都需要在手機終端上安裝相應的播放軟件，而相應的電視節目則由運營商或者通過相應的SP來組織和提供。

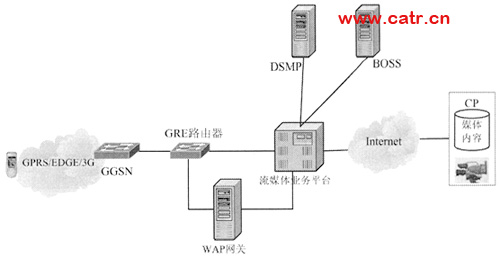

　　流媒體采用客戶端/服務器模式將連續的影像和聲音信息存儲于網絡服務器上，服務器根據手機發出的請求發送數據流，手機通過GPRS或3G網絡一邊下載一邊播放，可支持點播與直播業務。其網絡結構如圖1所示。

圖1　利用流媒體技術實現的手機電視業務網絡結構

　　流媒體采用的這種點對點方式的傳送，在大量用戶都需要下載高速數據時，信源與每個接收用戶都有各自的鏈路，這樣對移動網絡資源消耗較大，并容易導致網絡擁塞。對于實時電視或視頻直播類業務，其承載成本并無優勢。但是流媒體方式可適合個性化要求強的業務，如視頻點播類業務。

　　隨著移動用戶高速寬帶數據業務的應用，當大量用戶同時接收同樣的高速數據時，由于待發送內容是每個用戶都需要接收的數據，如果信源與每個接收用戶建立鏈路，每條鏈路上又都重復發送相同數據，這樣會造成資源使用的重復和浪費。因此，需要一種支持移動的廣播多播技術可以有效利用信源和無線網絡空口資源，以減少網絡中傳送的數據量，克服網絡擁塞。3GPP R6標準于2002年啟動，規定了利用UMTS網絡實現手機電視功能的移動廣播組播業務MBMS標準。只要在現有UMTS網絡中進行最小改動，絕大部分功能實體和空口協議無需改變，即可實現MBMS。

　　MBMS網絡（見圖2）基于原來的UMTS網絡結構，添加了網元BM-SC，它是內容提供者的入口，用于授權和在移動網中發起MBMS承載業務，并按照預定時間計劃傳送MBMS內容。其功能包括：授權第三方內容提供商對用戶進行鑒權和計費；向GGSN提供MBMS傳輸相關參數；發起和終止MBMS傳輸資源；從外部數據源接收內容，運用錯誤恢復機制進行重傳；調度MBMS會話傳輸，重新獲得外部數據內容，給每一個MBMS會話用“MBMS會話標識符”做標記，使用戶能夠區分MBMS重傳會話；業務聲明，包括媒體描述、會話描述等的功能。

圖2　MBMS網絡結構

　　對已有的UMTS/GSM分組網功能實體GGSN，SGSN，RNC/BSC和UE，也需要增加MBMS相關功能和過程，如在預定的組播或廣播業務區域的資源管理，支持業務發起和中止；MBMS接收者的移動性管理，與普通的語音數據功能的并發考慮等。

　　MBMS技術中新增了新的物理信道MICH（MBMS Indicator Channel），用來傳送MBMS的通知指示，尋呼訂閱了某業務的MBMS用戶。新增邏輯信道MTCH，MCCH，MSCH信道，它們映射到FACH傳輸信道，用于承載業務數據和相關控制信息。當定制業務用戶多的時候用廣播的方式使用FACH信道傳輸，當定制業務的用戶很少情況下仍然可采用專用信道，因為FACH信道的發射功率比DCH大，定制業務的用戶很少會浪費功率，此時可從廣播傳輸?shù)姆绞角袚Q到專用傳輸?shù)姆绞�，以�?jié)省功率資源。

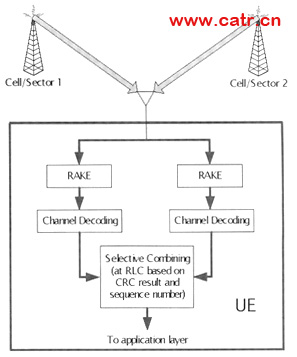

　　當終端用戶移動到不同基站下的小區分界處時候，采用宏分集技術同時接收來自兩個基站的電視數據（見圖3）。在實現宏分集技術時，要求網絡側針對同一MBMS業務在兩小區間進行內容同步和一定程度上的時間同步。

圖3　MBMS宏分集技術

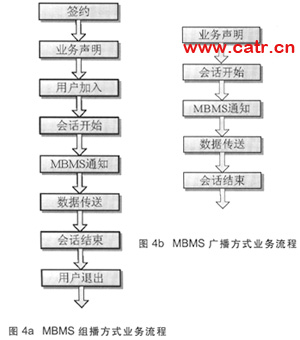

　　MBMS可應用組播模式和廣播模式兩種業務模式。廣播模式接近于數字電視業務，而組播模式專注和定位于群業務。組播模式提供了更好的計費特性，包括服務訂閱、接入和推出功能，需要用戶簽約相應組播組，進行業務激活，并產生相應的計費信息，而廣播業務不需要小區中所有用戶都制定該業務便可以獲得。由于組播和廣播模式在業務需求上存在不同，導致其業務流程也不同（見圖4a、圖4b）。



　　簽約即向運營商制定組播服務，運營商授予用戶使用該業務的權利，并對用戶進行計費登記；MBMS業務聲明機制使用戶得到MBMS業務的相關信息；廣播組播業務中心BM-SC發起會話開始，觸發由MBMS數據傳送建立相應的網絡資源；網絡側利用MBMS通知使UE確認正在或即將傳送的MBMS數據。最后由廣播組播業務中心BM-SC發起的會話結束，觸發由MBMS數據傳送釋放相應的網絡資源。

　　在組播模式的業務正在進行中，當有新的用戶想加入某個組播組即告訴網絡他想接收組播信息，通過已建立的UE與GGSN間的承載通道，UE向GGSN發送加入請求。用戶可以隨時加入組播組，但是需要進行鑒權，以作為計費依據；當某用戶不再想接收組播信息，可以隨時退出組播組。

2.2　利用衛星網絡實現的方式

　　利用蜂窩網絡的資源傳送廣播電視視頻確實是一個可靠的承載方式。但是當數據量大時也會帶來傳送網絡的時延和擁塞的風險，影響網絡中其他業務的通信可靠性。如果采用一種方式將電視節目的巨量傳送和管理計費數據的交互分開，既能保證實現高質量電視節目的傳送和用戶信息的收集和資費統計，同時又不過多占用蜂窩網絡的資源，應該可以在某種程度為手機電視業務的規模開展掃除一定的障礙。

　　目前，韓國、歐洲力推一種利用手機來接收衛星播發的電視節目信號的手機電視廣播方式（S-DMB）。S-DMB主要是研究在現有3G移動網絡上結合衛星以及地面直放站來提供移動廣播、多播業務，改進3G網絡的多媒體業務提供能力。它將廣播電視網絡和移動通信網絡各自的優勢互補，下行廣播信道由衛星提供，廣播數據通過高帶寬的數字廣播電視網絡進行電視節目廣播。上行鏈路采用移動網絡傳送交互性業務，移動網絡提供交互通道，完成業務導航，定購及激活，鑒權計費等功能。具備S-DMB能力的手機終端在連接到GSM或者UMTS網絡的時候也能同時接收S-DMB信號。

（1）S-DMB技術

　　S-DMB可看作在專用頻段MSS（2170～2200MHz）上提供廣播能力的MBMS技術。由于MSS頻段緊靠IMT2000下行核心頻段（2110～2170MHz），這對終端的成本及地面直放站的部署都極為有利。因此，S-DMB可以看作為MBMS的擴展（也可以稱為S-MBMS），它與MBMS同屬于一個規范體系。S-DMB最大程度地重用UMTS的技術包括擴頻通信，調制方式等，同時增加IMR（Intermediate Module Repeater）滿足室內覆蓋的要求，并且可以依靠UMTS終端強大的宏分集能力，支持從衛星的覆蓋范圍到地面直放站覆蓋范圍的切換，以及在兩個不同地面直放站覆蓋范圍的切換。

（2）S-DMB組網結構

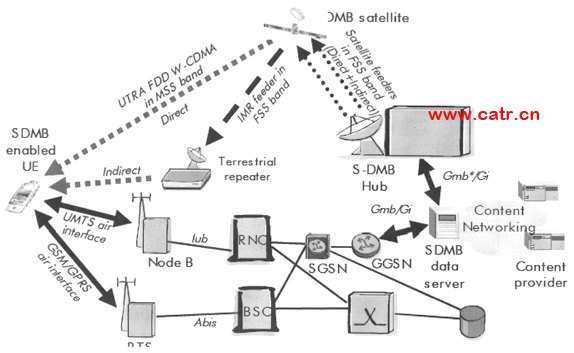

　　S-DMB的組網結構如圖5所示，在3GPP MBMS已有的網絡架構和功能接口基礎上增加了衛星相關的功能模塊，同時對BM-SC和UE也有少量的功能增加，是一個基于混合的衛星和地面直放站構成的網絡。

圖5　S-DMB網絡結構

　　圖5中，高功率衛星將對從S-DMB Hub上接收到的上行鏈路Ku波段調制的S-DMB信號進行中繼和放大，并將該信號下變頻為IMT2000衛星頻段的信號，發送給手機用戶。此外，衛星將這些信號下變頻到Ku波段載頻，為地面直放站提供信號。對S-DMB信號而言，衛星是透明的，僅僅扮演一個頻段轉換直放站的角色。

（3）地面直放站的類型

頻率轉換（Frequency Conversion）功能的直放站

　　頻率轉換功能的直放站將從衛星上接收下來的Ku波段調制的S-DMB信號進行中繼和放大，下變頻為下行IMT2000衛星頻段載頻，發送給終端用戶。該類型的直放站和衛星工作在同樣的IMT2000頻段，使用戶能夠接收到一路S-DMB信號調制到由同樣的IMT2000載頻所反射的多個回波信號。這種類型的直放站將是部署得最多的直放站產品，它能夠和現有的2G和3G基站共址，其用途是在城區完成衛星的覆蓋。

On Channel功能的直放站

　　On Channel功能的直放站用于中繼和放大下行IMT2000衛星頻段調制過的S-DMB信號，將信號從衛星上接收下來，發送給終端用戶。這種類型的直放站用來拓展特定室內環境下的覆蓋范圍。

　　S-DMB Hub用于生成和傳輸S-DMB信號，將S-DMB信號調制到上行鏈路Ku波段載頻上，為衛星提供信號。Hub包括一個Ku波段地面站，由NodeB的調制解調器提供信號，NodeB由RNC所控制。Hub還包括一個簡化的3G核心網設備，通過Gmb接口，與一個或者幾個3GPP規范定義的BM-SC連接。

2.3　利用數字地面廣播實現的方式

　　手機電視技術方式通過整合數字電視和移動電話而實現，所以也促成了數字電視廣播網和移動蜂窩通信網的兩網融合的趨勢。目前，一種在手機終端上安裝數字電視接收模塊，通過接收地面廣播直放站直接獲得數字電視信號的方式成為手機電視實現方式之一。這種利用數字地面廣播方式實現的手機數字電視標準較多，本文主要介紹歐洲的DVB-H和日本的ISDB-T技術。

（1）DVB-H技術

　　DVB系列標準最早由DVB項目組在20世紀90年代初提出，其地面廣播版本DVB-T（Digital Video Broadcasting-Terrestrial）是在90年代中期開發的，并于1997年2月獲得ETSI （European Telecommunications Standards Institute）的認可，成為歐洲地面數字電視廣播的標準。目前，全球很多國家和地區已使用或采用DVB-T標準，雖然國內現在還沒有DVB-H的網絡，但是DVB-T系統已經開始在中國實施，北京、上海已通過該系統將電視新聞、體育、股票報告及商業廣告支持的電視節目傳送到成千上萬的城市汽車。

　　DVB-H（Digital Video Broadcasting-Handheld）完全基于DVB-T，是一項通過地面數字廣播網絡向手持終端提供多媒體業務所開發的技術，使用該技術可以向手機終端用戶傳送多個視頻頻道和音頻頻道。該技術主要是為了解決向移動手持終端提供數字電視廣播業務時，所存在的功率消耗問題、移動環境中的性能問題以及網絡設計的靈活性等問題。

　　DVB-H系統依托DVB-T傳輸系統，通過增加一定的附加功能和改進技術使手持終端能夠穩定地接收廣播電視信號。DVB-H可以保證移動終端在移動環境和微功耗條件下接收數字電視節目，從而很好地配合3G網絡的應用。3G網絡除完成它自身的功能外，還充當DVB-H網絡的反向控制信道，傳輸諸如視頻點播、電視投票、電視瀏覽、交互式游戲等業務信令，提供多種個性化的多媒體業務，從而實現兩種網絡的融合。

　　DVB-H運營系統組網時（見圖6），組網設備包括調制器、發射器、IPE、IPDC核心應用系統，以及連接這些設備所必須的IP網絡設備（如以太網交換機、路由器、防火墻）和數據傳輸設備。數據傳輸可以基于SDH，PDH或者微波等方式來實現。

圖6　DVB-H網絡結構

　　IPDC應用系統與GSM/GPRS/UMTS相連實現對用戶的計費，鑒權并完成用戶對業務的預覽和定購，所以也需要移動運營商對用戶的認證、計費、客戶服務、客戶管理等的配合。IPE（IP封裝器）接收到從編碼器傳輸過來的IP數據流時，根據每個頻道（或節目）對應的IP組播地址（源地址和目標地址），為每個頻道（或節目）設置其對應的頻道（或節目）編號。支持DVB-H的手機需要增加額外的DVB-H天線和射頻處理模塊。

　　DVB-H工作頻段使用UHF頻段470～862MHz，頻率帶寬可以是5MHz，6MHz，7MHz或8MHz。

　　采用COFDM調制方式，使用頻率上等間隔的多個正交子載波進行調制。根據子載波數量的不同，可分為2k，4k和8k三種方式。對每個子載波而言，其調制方式又可分為QPSK，16QAM，64QAM三種。其傳輸速率與載波數量、子載波調制方式、保護間隔和編碼速率有關，傳輸速率范圍為4.98～31.67Mbit/s。

　　DVB-H單頻網的一個小區的覆蓋半徑范圍大概為40～60km。在一個單頻網中包含多個同步無線發射器，這些發射器以完全相同的頻率發射完全相同的比特流。此外，組網時必須考慮額外的室內覆蓋以及小區之間的無縫切換。在一個單頻網小區內，可支持的用戶數不限。但相對室外接收而言，由于要受到穿透損耗（約為11 dB）的影響，室內接收的覆蓋范圍會有所降低。因此，在信號強度較弱的地方，需要進行專門的室內覆蓋，以保證在室內的正常接收。

DVB-H引入了時間分片和MPE-FEC技術。

　　由于基于IP數據包的傳輸，手機終端接收器一般只在整個傳送時間中打開10%，其余時間完全關閉，大大降低了手機終端耗電。在一個8M帶寬內可提供高達15 Mbit/s的傳輸速度，如果一個頻道占用200～300kbit/s，則容量大到可傳送多于40～50個廣播質量的電視頻道。

（2）ISDB-T技術

　　ISDB-T是日本于1996年開始啟動的自主數字電視標準研發項目，引入分段OFDM技術。1998年日本將這一稱為BTS-OFDM的技術體制定為日本地面數字電視廣播傳輸標準ISDB-T。2001年，該標準正式被ITU接受為世界第3個數字電視傳輸國際標準。

　　ISDB-T使用具有13個OFDM子波段的分段波段，將整個6MHz頻帶劃分為13個子帶，每個子帶432kHz，進行分段傳輸（Bandwidth Segemented Transmission-BST），對不同的BST采用不同編碼類型和調制映射方式（QPSK或QAM等），以滿足不同業務的需求，如對傳輸多媒體文本文件對信道編碼的技術要求較低，而對移動視頻接收等要求則較高。由于ISDB-T采用載波分割的技術，因此終端可以進行窄帶接收，從而有效地降低了終端功耗。

　　ISDB-T對不同的BST段采用不同的載波調制方案和內碼編碼碼率，依次提供了分層傳輸特性。通過分層傳播方式，可以在1 ch（如6MHz）內同時傳輸傳播特性（調制方式、編碼率等）不同的多種類廣播。

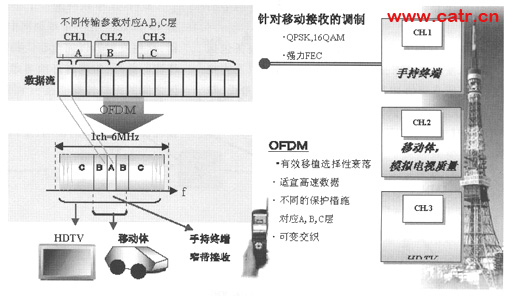

　　如圖7所示，根據傳輸業務的不同，多個段可以靈活地組合到一起。如9段可以組合在一起傳輸HDTV，3段可以組合在一起傳輸車載TV，通過傳輸不同參數的OFDM段群，達到分級傳輸。在一個地面頻道中可提供三個業務層（三種不同的段群）。通過使用只有一個OFDM段的窄帶接收機，可以接收傳輸信道中的部分節目。

圖7　ISDB-T分層傳播方式

3、結束語

　　比較以上介紹的各種手機業務承載技術，相同頻率帶寬中地面數字電視承載技術支持的業務容量比其他方式更具備優勢。地面方式更適合城市或地域性業務開展，而衛星方式適合廣域或全國性業務開展，但是其建網需要衛星支持，初期成本高。而MBMS利用移動網絡承載，雖占用寶貴的移動網絡資源，但是因為MBMS基于小區覆蓋，能夠提供基于較小區域和與用戶位置相關業務，并完全由移動運營商運營和控制的特點，使得移動運營商擁有更大的靈活性和可控性。對于實時電視或視頻直播類業務，地面數字電視承載方式、衛星承載方式、MBMS技術在容量和承載成本方面均明顯優于點對點的流媒體方式。

　　諸多手機電視承載技術各有特點和優劣勢，對技術標準的探討和爭論也不斷深入，中國未來商用中將采用哪種標準，目前還無定論。但隨著手機電視承載技術的不斷完善成熟，手機電視業務的前景也一路看好。
