面向下一代網絡測試解決方案——HyperMetrics板卡系列

2009/05/06

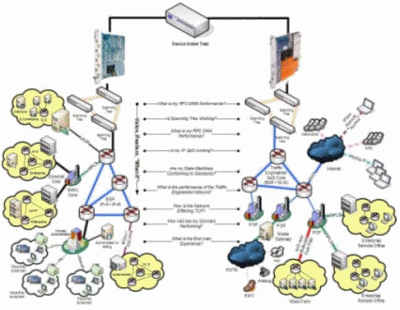

圖1 Spirent TestCenterTM構建一個完整的、真實的網絡

　　隨著語音、數據、視頻的融合，以及Everything over IP的發展，日趨復雜的業務流量及電信級別的營運要求給承載設備帶來更加嚴格的挑戰。豐富的功能應用、高密度/高帶寬端口的支持、高性能轉發要求、全面的寬帶接入系統、靈活的業務應用及流量管理、完備的安全防護、周全的穩定運營及容錯備份系統、良好的可擴展性等，設備廠商交付使用的不僅僅是單一的設備，而是一攬子從承載到應用的綜合系統。部署實施前的測試也變得相當重要，能否有一種完整的測試解決方案，以幫助設備制造廠商完全應用目前的所有功能測試呢？

　　Spirent TestCenterTM給出了肯定的答案。它能仿真/還原一個真實的網絡應用模型，幫助用戶構建復雜的功能及場景測試需求，即接入認證，L2/L3層交換，城域以太網仿真，路由仿真，MPLS/VPN，組播及IPTV，協議一致性，L4～L7應用，測試基準學，VoIP測試等，Everything over IP和Everything over Ethernet業務仿真能力可以構建完整的L2～L7多重業務的測試場景，其強大的性能分析及靈活的架構幫助用戶全面地驗證和評估下一代應用設備在應用前所存在的問題（見圖2）。

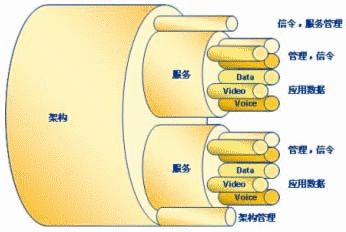

圖2 L2～L7多重業務測試應用

4.HyperMetrics系列模塊綜述

　　思博倫通信最新推出了高密度、高性能的以太網測試模塊——HyperMetrics系列，為測試人員提供多重業務應用、真實性、可擴展性的從接入層到應用層的測試解決方案。

　　HyperMetrics板卡的主要特點是多重應用仿真、高端口密度、高性能的業務測試能力、真實的線速應用層流量、千兆及萬兆速率的接口支持、低功耗的電源需求，并提供極高的性價比，以符合不同廠商的測試需求。

　　HyperMetrics板卡采用全新的架構設計以滿足測試的可擴展性：采用業界惟一的多核處理器、多線程軟硬件架構、基于按需的處理器動態分配技術。多核處理器動態分配技術允許將多個CPU處理能力聚合，以滿足高性能的真實業務及網絡仿真的測試需求；CPU處理能力分配技術可以在端口間實現，也可以聚合到特定端口以滿足高性能的測試要求。

　　HyperMetrics板卡解決了測試中的重點問題，具體如下：

　　（1）增強的真實性

　　仿真真實的多層應用設備上真實用戶行為及有狀態的流量負載，還原真實的應用。例如，客戶端可能是一個PPPoE接入用戶，然后再產生有狀態的流量，或進行組播業務點播，這個過程在TestCenter上的一次配置中就可以實現。

　　（2）可擴展性

　　HyperMetrics系列既提供高密度或低密度的物理端口，也提供強大的虛擬用戶/設備接口。HyperMetrics板卡提供高密度端口板卡用于大規模端口的高性能測試，也提供了低密度端口系列，旨在為中小型設備提供經濟型的性能/功能測試解決方案；同時，HyperMetrics板卡能夠提供強大的虛擬設備能力，包括接入用戶、路由仿真及網絡模型和Q-in-Q用戶等，滿足測試人員的各種測試需求（見圖3）。

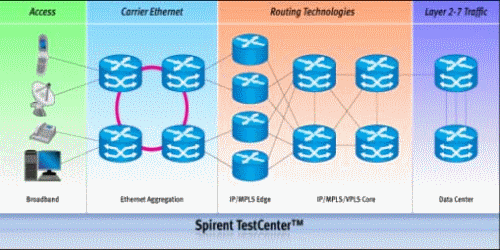

圖3 利用HyperMetrics板卡實現從接入層到應用層的測試

　　（3）高性能

　　提供線速的應用層流量及最高性能的應用層連接速率和協議仿真能力。

5.HyperMetrics系列模塊介紹

　　HyperMetrics系列目前分為CV，CM及AP 3種模塊系列，支持10/100/1000M，1G及10G的以太網接口測試并提供高性能的業務測試能力；CV系列模塊提供了2/8 10G接口，用于高密度的10G測試方案；CM為4/12端口的千兆接口，用于高性能的L2～L7測試方案；AP提供千兆或萬兆的接口，注重于L4～L7應用層最高性能測試，同時其靈活的硬件架構可以支持NGN中VoIP協議的仿真測試。

　　（1）HyperMetrics CV系列

　　HyperMetrics CV系列提供最佳成本效率、高性能的10G接口上L2～L7層測試，包括2端口的CV-10G-S2模塊及8端口的CV-10G-S8模塊，采用SFP+接口封裝。其中，8端口的模塊通過優化注重于高密度的端口及協議性能的路由器/交換機驗證，使之具有很高的性價比（見圖4）；2端口的模塊也為低密度的10G設備測試提供了一種經濟的解決方案。CV系列模塊在提供高密度的10G接口同時，降低了單端口的電源功耗（多達25％），成為一種最小封裝、最佳綠色的10G測試方案。

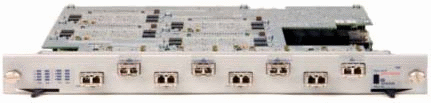

圖4 HyperMetrics CV系列——CV-10G-S8

　　HyperMetrics CV系列主要用于企業數據中心FOCE或高性能組交換機測試、核心路由器測試、城域以太網核心匯聚－邊緣路由器及多個10G接入?yún)R聚路由器測試、多個10G接口PON或Carrier Ethernet匯聚測試等。正如前幾年的千兆端口普及應用一樣，10G端口必然會成為下一代網絡的發展主流，并會迅速取代千兆端口在高帶寬數據交換中的應用。

　　（2）HyperMetrics CM系列

　　HyperMetrics CM系列包括CM-1G-D4及CM-1G-D12兩種模塊，分別提供4個或12個雙介質GE(10/100/1000M Copper及1G Fiber)端口，以符合不同廠商對于端口密度的測試需求（見圖5）。CM系列集合了網絡仿真協議及線速應用層流量（Avalanche），提供了單模塊上高性能的L2～L7測試解決方案。CM模塊除了提供高性能的L2/L3網絡協議仿真能力外，最重要的是支持線速的L4～L7應用層流量，因此是用于測試SP，Enterprise networks各種規模及部署階段功能、性能、協議一致性的理想工具。

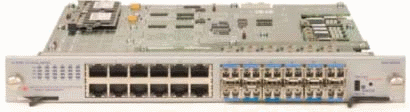

圖5 HyperMetrics CM系列——CM-1G-D12

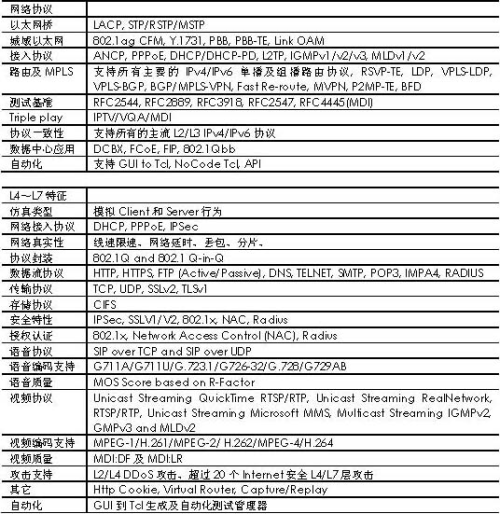

　　HyperMetrics CM系列的模塊可用于：

• Triple Play測試：提供真實的語音呼叫、單播與多播流視頻以及Internet傳輸流，從用戶角度（體驗質量）測試和服務檢驗。


• 設備基準測試：包括RFC 2544，RFC 2889和RFC 3918測試基準。


• 承載以太網：檢驗通過VPLS，Layer 2 Pseudowire，橋接以太網，包傳輸協議或多技術組合提交的服務。


• 多業務路由器：檢驗通過BGP/MPLS VPN，多播路由或mVPN提交的3層，多播和視頻服務。


• 用戶仿真：仿真成千上萬在正�；虍惓Ａ髁織l件下多個端口上的接入用戶使用不同業務。


• 高級4～7層用戶仿真：提供線速的Web，媒體和安全應用用于測試簡明的內容傳輸。


• 完整的L2～L7層測試：驗證接入網絡、路由器、交換機及移動回傳網絡。

圖6 HyperMetrics AP系列——CPU-5002A/CPU-5003A

　　HyperMetrics AP系列模塊的主要應用包括：

• Triple Play測試：測試網絡語音、視頻、數據融合在單一測試環境下網絡設備處理這種新型業務流量的能力。


• 安全測試及攻擊評估：驗證了病毒，DDoS及其它基于流中不合法的內容被阻止時合法流量轉發時可以接受的性能。


• 網絡設備測試：在實際和最大流量情況下和對應的用戶條件下進行可接受的測試各系統測試評估。


• 線速的Web應用測試：確保電子商務能經受住峰值流量壓力。
